La caída de presión a través de un filtro de polietersulfona es un parámetro crítico que influye significativamente en su rendimiento y eficiencia operativa. Este fenómeno, también conocido como pérdida de presión o "Delta P", se refiere a la diferencia de presión entre la entrada y la salida de un filtro. En el contexto de un filtro de polietersulfona, es una medida de la resistencia que el medio filtrante presenta al flujo de fluido que lo atraviesa. Cuando un fluido, como el agua, el gas o una solución química, se mueve a través del filtro, se encuentra con la estructura porosa de la membrana de polietersulfona. La caída de presión se expresa típicamente en unidades de presión, como libras por pulgada cuadrada (PSI), barras o pascales (PA). Entender y gestionar la caída de presión es fundamental para optimizar los sistemas de filtración y prevenir problemas operativos.
Factores que Influyen en la Caída de Presión
Varios factores pueden influir en la caída de la presión a través de un filtro de polietersulfona, cada uno con un impacto directo en la resistencia al flujo:
Tamaño de Poro de la Membrana: El tamaño de poro de la membrana de polietersulfona es un determinante clave de la caída de presión. Los tamaños de poros más pequeños son más efectivos para eliminar partículas más pequeñas, pero también crean más resistencia al flujo de fluido. Una membrana con poros más finos presenta una mayor superficie de contacto y una estructura más densa, lo que inevitablemente incrementa la fricción y la resistencia al paso del fluido.
Caudal del Fluido: El caudal del fluido que pasa a través del filtro está directamente relacionado con la caída de presión. A medida que aumenta el caudal, la caída de presión a través del filtro también aumenta. Esto se debe a que un mayor volumen de fluido que pasa por unidad de tiempo ejerce una mayor fuerza sobre la estructura del filtro, exacerbando la resistencia inherente.
Carga de Partículas (Obstrucción): A medida que el filtro atrapa partículas y contaminantes con el tiempo, la caída de presión aumenta gradualmente. Esto se conoce como carga de partículas. Las partículas acumuladas en la superficie y dentro de los poros de la membrana restringen el flujo de fluido, lo que hace que la caída de presión aumente. Esta acumulación de sólidos puede variar desde polvo fino hasta partículas más grandes, dependiendo de la naturaleza del fluido y el proceso.
Viscosidad del Fluido: La viscosidad del fluido que se filtra también afecta la caída de presión. Los fluidos más viscosos, como aceites gruesos o jarabes, tienen una mayor resistencia al flujo en comparación con los fluidos menos viscosos como el agua. La mayor cohesión molecular y la fricción interna en fluidos viscosos se traducen en una mayor resistencia al movimiento a través de los poros del filtro.
La Importancia del Monitoreo de la Caída de Presión
El monitoreo constante de la caída de presión en un sistema de filtración no es solo una práctica recomendada, sino una necesidad operativa para garantizar la eficiencia y la longevidad del sistema:
Optimización del Rendimiento: Al monitorear la caída de presión, los operadores pueden ajustar la velocidad de flujo u otros parámetros operativos para optimizar el rendimiento del sistema de filtración. Un aumento gradual en la caída de presión puede indicar que el caudal está alcanzando un punto subóptimo, y una simple reducción de la velocidad podría restaurar la eficiencia.
Indicador de Fin de Vida Útil: Una caída de presión creciente puede ser una indicación temprana de que el filtro está llegando al final de su vida útil. Cuando la resistencia del filtro se vuelve excesiva, significa que está saturado y ya no puede cumplir su función de manera efectiva. Ignorar esta señal puede llevar a una filtración deficiente y a la posible contaminación del producto o del sistema posterior.
Detección de Problemas Súbitos: Un aumento repentino e inesperado en la caída de presión puede ser un signo de un problema dentro del sistema de filtración, como un filtro obstruido o dañado. Esto podría deberse a una sobrecarga repentina de contaminantes, un defecto en el medio filtrante o un problema mecánico en el sistema. Una respuesta rápida a tales anomalías es crucial para evitar daños mayores.
Estrategias para Minimizar la Caída de Presión
La gestión proactiva de la caída de presión implica la implementación de estrategias de diseño, selección y mantenimiento adecuadas:
Uso de Filtros Preciosos: El uso de un filtro previo con un tamaño de poro más grande antes del filtro de polietersulfona puede ayudar a eliminar partículas más grandes y reducir la carga de partículas en el filtro principal. Esto extiende la vida útil del filtro de polietersulfona y mantiene su caída de presión en niveles óptimos durante más tiempo.
Diseño del Sistema y Selección de Componentes: El diseño adecuado del sistema, incluida la selección del tamaño del filtro correcto, la velocidad de flujo y las condiciones de operación, también puede ayudar a minimizar la caída de presión. Un sistema correctamente diseñado no debería sufrir una caída de presión superior a un 10%. La elección de tuberías con diámetros adecuados y la minimización de codos o cambios bruscos de dirección también son vitales.
Mantenimiento Regular: Inspeccionar y limpiar regularmente o reemplazar el filtro según sea necesario es esencial para controlar la caída de presión. El mantenimiento preventivo asegura que el filtro opere dentro de sus parámetros de diseño y evita la acumulación excesiva de contaminantes.

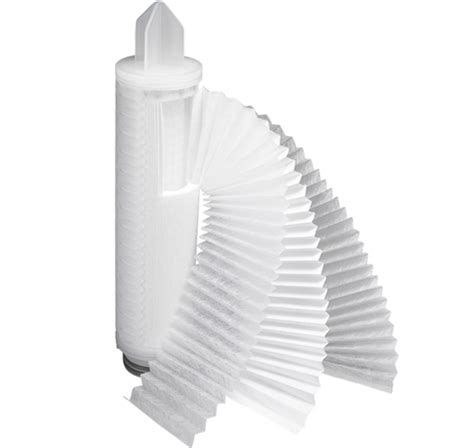

Diseño de Filtros Plisados: Un cartucho de membrana plisado es un tipo popular de filtro de polietersulfona. El diseño plisado aumenta el área de superficie de los medios de filtro, lo que puede ayudar a reducir la caída de presión en comparación con un filtro de membrana plana. Una mayor área de superficie permite que el fluido se distribuya de manera más uniforme, reduciendo la resistencia localizada.
Filtros de aire comprimido: Funcionamiento, tipos, recomendaciones...
Aplicaciones y Consideraciones Adicionales
La caída de presión es un fenómeno inherente a cualquier sistema que involucre el paso de fluidos a través de una resistencia.
Sistemas de Aire Comprimido
En el ámbito del aire comprimido, los equipos de calidad del aire, como secadores, filtros y separadores, deben seleccionarse teniendo en cuenta su impacto en la presión del sistema. Los fabricantes suelen proporcionar datos sobre la caída de presión de sus equipos. Asegurar el correcto mantenimiento de estos equipos es crucial. El aire que respiramos contiene partículas en suspensión, conocidas como polvo, que pueden aumentar considerablemente debido a procesos industriales como triturado, taladrado y pulido. Los filtros son dispositivos diseñados para disminuir la concentración de estas partículas. El tipo de filtro a emplear dependerá del tamaño de las partículas a separar. Otra característica a tener en cuenta es que la concentración de partículas en el aire no debe ser demasiado elevada, pues de otro modo el filtro quedará colapsado rápidamente, lo que incrementaría el coste de mantenimiento de la instalación.
Los filtros viscosos, también llamados filtros húmedos, consisten en un entramado filtrante de material metálico o fibra impregnado de una materia viscosa como aceite o grasa. Su rendimiento aumenta a medida que la porosidad del material es menor. Permiten una velocidad de paso del aire más reducida que los filtros húmedos, pero su duración es menor. El material de las fibras que forman el filtro debe escogerse según el ambiente que debe purificarse, la temperatura del mismo y las solicitaciones físicas a las que estará sometido. Otras características a tener en cuenta al seleccionar un filtro serán la pérdida de carga del mismo, el rendimiento, así como el incremento que experimenta la pérdida a medida que aumenta el contenido de polvo.
Los colectores mecánicos se utilizan cuando las partículas son de gran tamaño, típicamente superiores a 1 µm de diámetro. En este tipo de colector se utiliza el principio de que la masa efectiva de las partículas puede incrementarse mediante la aplicación de la fuerza centrífuga.
La pérdida de carga puede ser inicial, con el filtro limpio, o final, que es cuando el filtro debe limpiarse o reponerse. Un sistema u otro de filtrado supone una mayor o menor pérdida de carga y, por ende, un mayor o menor coste de mantenimiento.
Sistemas de Piscinas
En el contexto de las piscinas, la caída de presión es un fenómeno físico inherente a cualquier circuito de agua. Se trata de una reducción de la energía, y por tanto del caudal, que sufre el agua cuando encuentra un obstáculo en su camino. Una caída de presión singular se produce en un lugar concreto. Se trata de un paso crucial porque cambiar un filtro o una bomba es una operación relativamente sencilla, pero modificar todo un sistema tras su construcción no resulta nada fácil. Lo más aconsejable es diseñar desde el primer momento una red eficaz, sin escatimar en tuberías, válvulas de control, etc.
Por lo general, un modo muy eficaz de recortar las caídas de presión consiste en reducir la velocidad del agua. La bomba debe situarse lo más cerca posible de los skimmers para reducir las distancias y, en consecuencia, las caídas de presión. Sin embargo, aunque la bomba suele ocupar un primer plano durante la fase de diseño, su único cometido es servir al filtro. Es este último en el que debe centrarse una vez definido el volumen de agua de la piscina a tratar.
El filtro también afecta a las caídas de presión: normalmente, un filtro de cartucho provoca menos caídas de presión que uno de arena. Frente a lo que muchos opinan, un filtro de cartucho bien dimensionado requiere muy poco más mantenimiento que uno de arena, y es más eficaz.
Corregir un problema de caída de presión excesiva resulta notablemente más sencillo diseñar desde el principio un sistema de filtrado que prevea y minimice las caídas de presión que solucionar los problemas que estas puedan ocasionar. Sin embargo, en ocasiones es necesario intervenir a causa de una piscina mal diseñada: cuando el sistema de filtrado intenta, por ejemplo, hacer pasar un gran caudal de agua por unas tuberías demasiado pequeñas.
Antes de adoptar medidas drásticas como desenterrar tuberías, considere la posibilidad de instalar un filtro que genere menos caídas de presión, como cambiar un filtro de arena por un filtro de cartucho. Otra solución consiste en instalar una bomba de velocidad variable, para hacer circular el sistema hidráulico de la piscina con mayor lentitud cuando las condiciones lo permitan, dado que reducir la velocidad reduce también las caídas de presión. Es preciso verificar los cálculos y las estimaciones para garantizar una renovación de agua suficiente en todos los casos.
Además, a veces es posible modificar ciertas tuberías y codos en la sala técnica: cambiar las tuberías de 50 mm por otras de 63 mm, así como los codos demasiado pronunciados por otros más amplios. No obstante, si la instalación se diseñó mal desde el principio, estos cambios podrían resultar insuficientes y la única opción consistiría en rediseñar totalmente el sistema de filtrado.
El mantenimiento para evitar problemas de caídas de presión también es clave. La descalcificación del filtro, que se lleva a cabo durante el invierno, es un paso muy importante y valioso tanto para los filtros de arena como para los de cartucho. Esto se debe a que la cal podría acumularse en el filtro y crear vías preferenciales que no filtren el agua en absoluto, aumentando así la presión y generando una caída de presión. Además, la cal retiene bacterias responsables de la contaminación del filtro, pudiendo ocasionar múltiples problemas en materia de calidad del agua. Por todos estos motivos, no solo por el efecto sobre las caídas de presión, se recomienda firmemente descalcificar el filtro al término de cada temporada.
En resumen, las caídas de presión en la red hidráulica de una piscina son un fenómeno a tener en cuenta desde la fase de diseño de la piscina. Si fueran demasiado importantes, dejaría de filtrar eficazmente el agua y podría experimentar daños en las tuberías. Es preciso diseñar un sistema de filtrado con el menor número posible de obstáculos: utilizar tuberías con grandes diámetros, codos anchos, distancias reducidas y el número correcto de piezas que precisan sellado.
Sistemas de Ducha
Incluso en aplicaciones domésticas, como los filtros de ducha, la caída de presión puede ser un problema. Si al instalar un nuevo filtro de ducha, el agua sale floja, puede ser normal hasta cierto punto, pero no debería salir en un hilo. Si el rociador del cabezal está lleno de cal o restos, el agua no saldrá bien. Si el cartucho lleva meses sin cambiarse, es probable que esté saturado. Quitar el filtro temporalmente y abrir el grifo puede ayudar a diagnosticar si el problema es el filtro o el cabezal. Si ya han pasado más de 3-6 meses (según el modelo y uso), lo mejor es cambiar el cartucho por uno nuevo. Una limpieza mensual sencilla puede ser útil. Si se vive en una zona con agua muy dura, es recomendable elegir un filtro con capacidad para tratar cal. No todos los filtros están pensados para alta presión o duchas de diseño.
En un sistema cerrado de tubería por donde fluye algún líquido impulsado por una bomba, éste estará sujeto a una cierta presión. Cuando se requiere eliminar algún contaminante, se instala un portafiltro con los respectivos filtros, bolsas o cartuchos. El sistema de filtración instalado opondrá una cierta resistencia al paso del fluido, lo que se traducirá en una caída o pérdida de presión. Por ejemplo, si la presión de operación es de 40 PSI, y el sistema de filtración representa una pérdida de presión de 5 PSI, la presión a la salida del portafiltro será de 35 PSI (40-5=35). Un término muy común para esta caída de presión es Delta P. A medida que el sistema de filtración atrape partículas contaminantes, irá oponiendo cada vez mayor resistencia y la caída de presión se incrementará con el tiempo. La mejor manera de saber cuándo cambiar un filtro (bolsa o cartucho) es cuando la caída de presión llega hasta cierto límite. En el caso de los cartuchos, este límite suele ser de 28 PSI, y en el caso de las bolsas, de 35 PSI. De esta manera, nos aseguraremos que logramos utilizar el filtro casi al 100% de su capacidad.
La caída de presión a través de un filtro de polietersulfona es un aspecto complejo pero crucial del rendimiento del sistema de filtración. Como proveedor de filtros de polietersulfona de alta calidad, es fundamental proporcionar a los clientes los mejores productos y soporte técnico. Si se busca una solución de filtración confiable o se tienen preguntas sobre la caída de presión o los productos de filtro de polietersulfona, se alienta a los usuarios a contactar a los proveedores para una mayor discusión y posibles oportunidades de adquisición. La comprensión profunda de los principios y prácticas de filtración, como los expuestos en obras como "Principios y prácticas de filtración" por Thomas H., es esencial para el diseño y operación eficientes de cualquier sistema que dependa de la filtración.
