El Filtro Deshidratador en Sistemas de Refrigeración: Un Guardián Esencial

El filtro deshidratador es un componente de vital importancia en cualquier sistema de refrigeración, actuando como un guardián silencioso que protege los elementos más sensibles del circuito de los contaminantes y la humedad. Su correcta instalación, mantenimiento y sustitución son cruciales para asegurar la longevidad y eficiencia del sistema, previniendo costosas averías y garantizando un rendimiento óptimo. Este artículo se adentra en las funciones, la importancia, los signos de fallo y las mejores prácticas relacionadas con el filtro deshidratador en el ámbito de la refrigeración.

¿Qué es el Filtro Deshidratador y Cuál es su Composición?

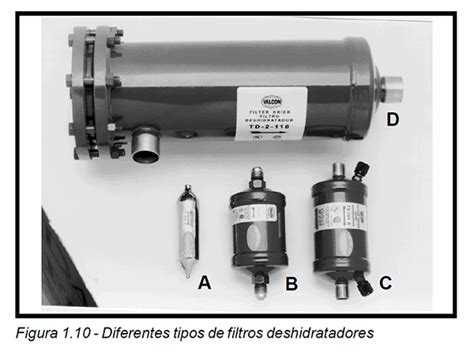

El filtro secador, también conocido como filtro deshidratador, es un dispositivo diseñado para salvaguardar los sistemas de refrigeración de la humedad, las partículas sólidas y otros contaminantes que puedan comprometer su funcionamiento. Su estructura interna alberga dos tipos de materiales fundamentales: material desecante y material filtrante. El material desecante, a menudo un tamiz molecular 100% de 3A, es el encargado de absorber y retener la humedad presente en el sistema, manteniendo la mezcla de refrigerante y aceite en un estado seco. Por otro lado, el material filtrante actúa como una barrera física, impidiendo el paso de partículas sólidas como astillas metálicas de acero o cobre, residuos de soldadura y otras impurezas que podrían obstruir componentes críticos como el tubo capilar o la válvula de expansión. La presencia de trazos mínimos de humedad es común en los sistemas de refrigeración, incluso después de un proceso de vacío bien ejecutado, lo que subraya la relevancia del filtro deshidratador.

Funciones Clave del Filtro Deshidratador

Las funciones que desempeña el filtro deshidratador son multifacéticas y esenciales para la salud del sistema de refrigeración:

• Retención de Humedad: Su principal función es absorber y retener la humedad disuelta en el refrigerante y el aceite lubricante. La humedad es uno de los contaminantes más perjudiciales, ya que puede congelarse en componentes de alta presión, corroer las partes metálicas y descomponer el aceite, generando ácidos que dañan aún más el sistema.
• Filtración de Partículas Sólidas: El material filtrante atrapa partículas sólidas, previniendo que lleguen a componentes delicados como la válvula de expansión o el tubo capilar, donde podrían causar obstrucciones parciales o totales.
• Protección contra Ácidos: Al absorber la humedad, el filtro deshidratador también ayuda a prevenir la formación de ácidos, que son subproductos de la descomposición del refrigerante y el aceite en presencia de humedad y calor.
• Aseguramiento de la Condensación: Contribuye a finalizar y asegurar la condensación del fluido refrigerante, un paso crucial en el ciclo de refrigeración.
• Compensación de Variaciones de Volumen: Puede ayudar a compensar las variaciones de volumen del fluido refrigerante, manteniendo la estabilidad del sistema.
• Garantía del Retorno de Aceite: En algunos diseños, participa en garantizar el retorno adecuado de aceite al compresor, un factor crítico para su lubricación y enfriamiento.

¿Cuándo se Debe Cambiar el Filtro Deshidratador?

La vida útil de un filtro deshidratador no es ilimitada y su sustitución es una tarea de mantenimiento preventiva fundamental. Existen varios escenarios en los que se debe considerar su reemplazo:

• Mantenimiento Preventivo Programado: La sustitución del filtro deshidratador debe realizarse aproximadamente cada 3 años. Este intervalo es una guía general que asegura que el material desecante no se sature y pierda su capacidad de absorción, previniendo el deterioro del circuito y el riesgo de averías como el bloqueo de la válvula de expansión o la circulación de impurezas.
• Apertura del Circuito: Siempre que se abra el circuito de refrigeración por cualquier motivo (reparación, instalación, accidente), es imperativo reemplazar el filtro deshidratador. Al exponerse al aire, el filtro absorbe humedad del exterior, lo que puede saturar rápidamente su material desecante. Si no se reemplaza, esta humedad recirculará por el sistema, dañando otros componentes.
• Limpieza de Circuitos: Tras una limpieza profunda de los circuitos, a menudo se requiere la sustitución del filtro para asegurar la eliminación de cualquier contaminante residual.
• Mantenimiento General del Sistema: Durante las revisiones periódicas del sistema de aire acondicionado, la inspección y posible sustitución del filtro deshidratador forman parte del mantenimiento integral.
• Fallo del Sistema: Si se detectan fallos o un rendimiento deficiente del sistema, el filtro deshidratador es uno de los primeros componentes a revisar. Un filtro saturado o obstruido puede ser la causa raíz de muchos problemas.
• Reemplazo de Componentes Mayores: En caso de reemplazo de componentes significativos como el compresor o el condensador, es una práctica estándar sustituir también el filtro deshidratador para proteger la nueva pieza.
• Evidencia de Saturación o Obstrucción: Si se observa una caída de presión significativa a través del filtro, o si un indicador de humedad señala una alta concentración de agua en el sistema, el filtro debe ser reemplazado de inmediato.

Señales de un Filtro Deshidratador Obstruido o Saturado

Un filtro deshidratador en mal estado puede manifestar diversos síntomas que alertan sobre su necesidad de reemplazo:

• Disminución del Rendimiento: Una obstrucción en el filtro puede restringir el flujo de refrigerante, llevando a una caída en la capacidad de enfriamiento o calefacción del sistema y a un menor confort.
• Bloqueo de la Válvula de Expansión: Las impurezas o el hielo formado por la humedad atrapada pueden obstruir la válvula de expansión, impidiendo la correcta regulación del flujo de refrigerante.
• Presencia de Burbujas en el Indicador de Líquido: La formación de burbujas después del filtro deshidratador puede indicar una caída de presión, sugiriendo que el filtro está restringiendo el flujo o que el refrigerante está perdiendo su capacidad de mantenerse en estado líquido debido a la humedad.

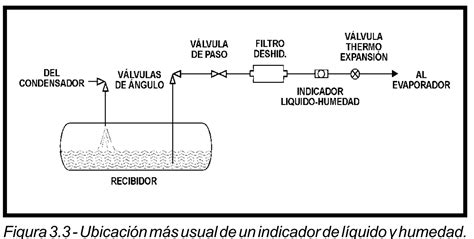

• Cambio de Color en el Indicador de Humedad: Muchos filtros modernos incorporan un indicador de humedad que cambia de color para señalar la saturación. Un color que indica alta humedad es una señal inequívoca de que el filtro necesita ser reemplazado.
• Ruidos Anormales: En casos de obstrucción severa, se pueden escuchar ruidos inusuales provenientes del sistema.
• Aumento del Consumo Energético: Un sistema que trabaja forzado debido a restricciones en el flujo puede experimentar un aumento en el consumo de energía.

Consideraciones Técnicas para la Instalación

La instalación correcta del filtro deshidratador es tan importante como su reemplazo. Ignorar las buenas prácticas y la destreza del técnico puede generar fallas en el sistema por contaminación.

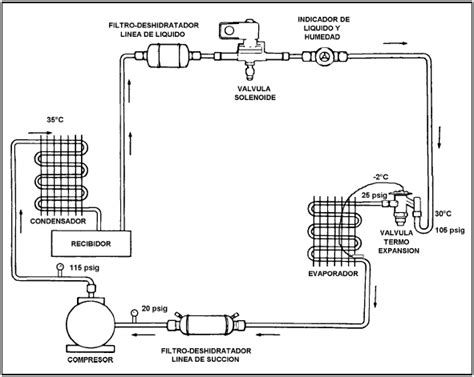

• Ubicación Preferencial: Este componente debe instalarse, de preferencia, en la línea de líquido, lo más cercano posible al dispositivo de expansión (válvula de expansión o tubo capilar). Esta ubicación permite que el filtro capture la humedad y las partículas antes de que lleguen a estos componentes sensibles.
• Instalación en Línea de Succión: Si bien no es lo ideal, también es aceptable la instalación en la línea de succión, especialmente en sistemas donde se requiere una protección adicional para el compresor. Sin embargo, en el pasado, cuando esto sucedía, se instalaba de forma temporal un filtro de cartón o fieltro, pero sin desecante, el cual sólo era para el arranque inicial del sistema o para limpieza. Los filtros modernos para línea de succión están diseñados específicamente para este propósito y suelen contar con válvulas de acceso para medir la caída de presión.
• Sentido del Flujo: Es fundamental respetar el sentido del flujo indicado en el filtro. La gran mayoría de los filtros deshidratadores están diseñados con una entrada y una salida específicas, a excepción de los modelos reversibles o bidireccionales utilizados en bombas de calor. Instalar un filtro en sentido contrario puede anular su capacidad de filtración y dañar el material desecante.
• Compatibilidad: Es crucial seleccionar un filtro deshidratador que sea compatible con el tipo de refrigerante y aceite lubricante utilizado en el sistema. No todos los filtros son adecuados para todos los refrigerantes. Por ejemplo, filtros diseñados para R600 (isobutano) pueden ser demasiado frágiles para trabajar con R134a debido a las diferencias en la presión de trabajo, lo que podría llevar al desgaste de las partículas desecantes. Se deben utilizar modelos que contengan desecantes del tipo molecular sieves (MS).
• Cantidad de Material Desecante: Es necesario estar atento a la cantidad de molecular sieves del filtro, ya que la elección de un modelo inadecuado podrá hacer con que ocurra movimiento de las esferas de MS, llevando a la liberación de partículas.
• Instalaciones Temporales: Cuando se utilizan filtros deshidratadores de forma temporal para la limpieza de un sistema después de una quemadura del compresor, se puede permitir una caída de presión mayor de la normal para maximizar la capacidad de filtración. En estos casos, se pueden usar filtros recargables y cambiar solo los bloques desecantes.
• Medición de Caída de Presión: Los filtros deshidratadores para la línea de succión suelen estar provistos de válvulas de acceso para medir la caída de presión. Si solo hay una válvula de acceso en la conexión de entrada, se puede usar junto con la válvula de servicio de succión del compresor.

El Costo de la Prevención: Inversión en Lugar de Gasto

El costo de reparar o reemplazar el filtro deshidratador de un sistema de aire acondicionado, ya sea automotriz o de otro tipo, varía significativamente. Factores como el tipo de vehículo, el modelo del sistema, la marca y el taller elegido influyen en el precio final. Una estimación general para la sustitución del filtro deshidratador en sí mismo, sin incluir la mano de obra, puede rondar los 20-60 euros. La mano de obra, por su parte, puede oscilar entre 30-100 euros, dependiendo de la complejidad del acceso y el tiempo requerido. Si bien puede parecer un gasto adicional, la inversión en un filtro deshidratador de calidad y su reemplazo oportuno es considerablemente menor que el costo de reparar un compresor dañado o un sistema completo obstruido.

Conclusiones sobre la Importancia del Filtro Deshidratador

En resumen, el filtro deshidratador es un componente insustituible en cualquier sistema de refrigeración. Su función primordial es actuar como un escudo protector, eliminando la humedad y las impurezas que, de otro modo, degradarían el rendimiento del sistema y provocarían fallos costosos. La instalación correcta, respetando el sentido del flujo y la ubicación adecuada, junto con un programa de mantenimiento preventivo que incluya su sustitución periódica y siempre que el circuito sea abierto, son prácticas esenciales para cualquier técnico o propietario de un sistema de refrigeración. Ignorar la importancia de este pequeño pero poderoso componente es una invitación a problemas mayores y reparaciones onerosas. Un análisis detallado de la situación antes de iniciar cualquier trabajo y la elección de componentes de buena calidad y adecuados para el equipo específico son pasos que garantizan la longevidad y eficiencia del sistema de refrigeración. Si después de cambiar el filtro deshidratador una o dos veces, persisten indicios de exceso de humedad o caída de presión, se deben realizar análisis más profundos para asegurar que el nivel de contaminantes se haya reducido a un límite seguro.

tags: #cambiar #filtro #deshidratador
