En la gestión de las aguas residuales, especialmente a pequeña escala y en entornos donde las redes de saneamiento convencionales no están disponibles, las soluciones "on-site" cobran una vital importancia. Una de estas soluciones es el canal de drenaje con lámina filtrante, un sistema que imita procesos naturales para depurar las aguas antes de su infiltración en el terreno. Este artículo profundiza en los fundamentos, diseño, ensayos, construcción y aplicaciones de este sistema, así como en los materiales específicos que lo componen.
Fundamentos de las Zanjas Filtrantes y la Interacción Suelo-Agua-Plantas

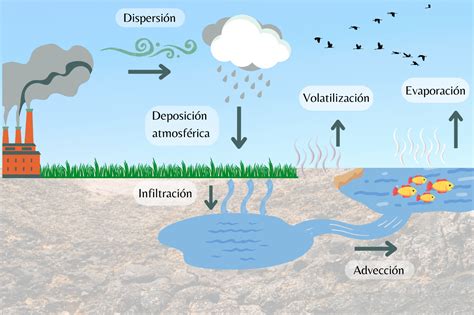

El principio fundamental detrás de las zanjas filtrantes, también conocidas como zanjas de infiltración, reside en la capacidad del ecosistema suelo-agua-plantas para tratar aguas residuales. En este complejo entramado, una serie de procesos físicos, químicos y biológicos actúan de manera sinérgica para eliminar una gran cantidad de contaminantes presentes en las aguas residuales urbanas.
La matriz del suelo, con su intrincada estructura, facilita reacciones fisicoquímicas esenciales. Simultáneamente, la vasta población de microorganismos que habita en el suelo desempeña un papel crucial en la degradación de compuestos orgánicos e inorgánicos. La vegetación, por su parte, contribuye a la depuración a través de la absorción de nutrientes y la mejora de la aireación del suelo. Estos mecanismos combinados permiten la depuración de las aguas durante su lento transcurso a través del terreno.
Las aguas residuales pueden ser aplicadas al terreno de dos maneras principales: subsuperficialmente o superficialmente. Las zanjas filtrantes se enmarcan dentro de las aplicaciones subsuperficiales. Su esquema de funcionamiento típico implica una etapa previa de tratamiento primario, generalmente una fosa séptica o tanque séptico. La eficacia y longevidad del sistema de zanjas filtrantes dependen en gran medida del correcto diseño, construcción y mantenimiento de esta etapa de pretratamiento, ya que una falla aquí puede llevar a la colmatación prematura de las zanjas.
Una vez tratadas primariamente, las aguas se distribuyen subterráneamente a través de tuberías de drenaje dispuestas en zanjas. Estas tuberías se recubren con grava, creando así una superficie de infiltración que incluye tanto el fondo como las paredes verticales de las zanjas.
Metodología ZANJAS - Video Tutorial
Diseño de las Zanjas Filtrantes: La Tasa de Infiltración como Parámetro Clave
El diseño de las zanjas filtrantes se centra en un parámetro fundamental: la Tasa de Infiltración del terreno. Este valor determina la viabilidad y el dimensionamiento adecuado del sistema. Se deben descartar terrenos que sean excesivamente permeables, ya que esto podría resultar en una depuración ineficiente, o excesivamente impermeables, lo que conduciría a encharcamientos permanentes y problemas de funcionamiento.
Otro factor de vital importancia es el nivel freático. Su determinación, especialmente durante la época de lluvias, es crucial para prevenir la contaminación de las aguas subterráneas. La separación adecuada entre el nivel freático y el fondo de las zanjas garantiza la seguridad hidrológica del sistema.
Ensayos para la Determinación de la Tasa de Infiltración del Terreno

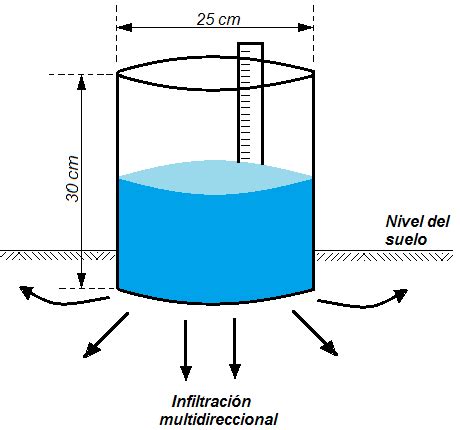

La determinación precisa de la Tasa de Infiltración es un paso indispensable para el diseño de las zanjas filtrantes. Este ensayo se realiza practicando un orificio en el terreno, generalmente de forma cuadrada (30 x 30 cm) y con una profundidad superior a 30 cm. Idealmente, el fondo de este orificio debería coincidir con la profundidad a la que se ubicarán las tuberías de drenaje en las zanjas.
En situaciones donde la profundidad de las zanjas filtrantes supere 1 metro respecto a la superficie del terreno, se procede a excavar una trinchera. Esta trinchera, con dimensiones mínimas de 0,8 x 0,8 x 0,4 metros, permite el acceso para la toma de datos. El orificio de ensayo se ubica en uno de los extremos de la trinchera y tiene una profundidad aproximada de 0,5 metros.
Al realizar la excavación del orificio, las paredes pueden sellarse debido a la fricción. Por ello, es necesario raspar las paredes laterales y el fondo para eliminar cualquier material suelto. Se coloca una capa de grava en el fondo del orificio para prevenir socavaciones al llenarlo con agua.
Dado que las zanjas filtrantes operan en condiciones de saturación, los ensayos deben simular esta situación. Se recomienda perforar los orificios la tarde anterior al ensayo y mantenerlos llenos de agua para minimizar las pérdidas por evaporación.
La toma de datos se inicia a la mañana siguiente, en las primeras horas para reducir el efecto de la evaporación. Se establece una referencia en la parte superior del orificio para medir la lámina de agua. Se añade agua hasta un nivel mínimo de 15 cm por encima de la capa de grava, y se mide la altura de la lámina de agua.
Durante un período de cuatro horas, con intervalos de 30 minutos, se registra la altura de la lámina de agua, reponiendo agua si es necesario. Los datos se anotan en una tabla de registro.
La Tasa de Infiltración se calcula a partir de la diferencia de niveles de agua entre el inicio y el final del último período de ensayo de 30 minutos. Este valor, usualmente expresado en cm/min, es indicativo de la textura del suelo. Se recomienda comparar el valor medio de todas las mediciones con el obtenido en el último ensayo para detectar posibles errores o una saturación inicial deficiente del terreno.

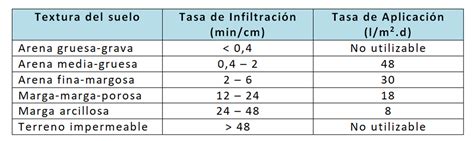

Los resultados de la Tasa de Infiltración se correlacionan con la textura del suelo y permiten determinar la Tasa de Aplicación de las aguas residuales al terreno, según tablas estandarizadas (por ejemplo, EPA 1980).
Para que las zanjas filtrantes sean factibles, la Tasa de Infiltración debe situarse entre 0,4 y 24 min/cm, lo que corresponde a Tasas de Aplicación de 18-48 l/m²·d.
El número de ensayos a realizar depende de la escala del proyecto y el nivel de seguridad deseado. Para una vivienda unifamiliar, un único ensayo suele ser suficiente. Si se requieren múltiples ensayos, la distancia mínima entre ellos debe ser de 30 metros.
Cálculo de la Superficie Necesaria de la Zanja
Una vez determinada la Tasa de Aplicación (TA) a partir de la Tasa de Infiltración, se procede al dimensionamiento de las zanjas. Primero, se calcula el caudal diario de aguas residuales a tratar (Q) utilizando la fórmula:
$Q = N \times f$
Donde:
- $Q$: Caudal de aguas a tratar (l/d)
- $N$: Número de personas a tratar (personas)
- $f$: Dotación de agua residual por persona (l/persona·d)
Con el caudal determinado, la superficie del fondo de la zanja de infiltración (S) se calcula mediante la expresión:
$S = Q / TA$
Donde:
- $S$: Superficie del fondo de la zanja de infiltración (m²)
- $Q$: Caudal de aguas a tratar (l/d)
- $TA$: Tasa de Aplicación (l/m²·d)
Es importante notar que, aunque las paredes de las zanjas contribuyen a la infiltración, para el cálculo de la superficie necesaria se considera únicamente la infiltración por el fondo, con el fin de operar con un margen de seguridad.
Para una anchura de zanja de 0,6 m, la longitud (L) se determina como:
$L = S / 0,6$
Si la longitud calculada excede los 20 metros, se recomienda construir varias zanjas de 20 metros o menos, de manera que la suma de sus longitudes coincida con la longitud total requerida.
Selección de Ubicación y Construcción de las Zanjas Filtrantes
La correcta ubicación y construcción de las zanjas filtrantes son esenciales para su rendimiento y durabilidad.
Distancias Mínimas de Seguridad
Se deben respetar las siguientes distancias mínimas para la localización de las zanjas filtrantes:
- 1,5 metros: Distantes de construcciones, límites de terrenos, sumideros y campos de infiltración.
- 3,0 metros: Distantes de árboles y de cualquier punto de redes públicas de abastecimiento de agua.
- 15,0 metros: Distantes de pozos subterráneos y cuerpos de agua de cualquier naturaleza.
Estas distancias se miden en un plano horizontal desde el punto más cercano de la instalación de zanjas filtrantes al elemento en cuestión.
Recomendaciones de Construcción
Durante la etapa de construcción, se deben seguir las siguientes pautas:
- Profundidad de las zanjas: 0,6 metros.
- Separación al nivel freático: La distancia desde el fondo de la zanja hasta el nivel del freático en tiempo de lluvia debe ser como mínimo de 1,2 metros.
- Anchura de las zanjas: 0,6 metros.
- Separación entre zanjas: 1,8 metros, medida entre los ejes de las tuberías de drenaje.
- Número mínimo de zanjas: Dos.
- Diámetro de las tuberías de drenaje: 4 pulgadas.
- Perforación de las tuberías: Las tuberías de drenaje deben ir perforadas con dos líneas paralelas de orificios de ¼ de pulgada cada 20 cm en su parte inferior.
- Capa de grava: La tubería de drenaje se embutirá en una capa de grava de tamaño 20-32 mm, con un espesor de 5 cm por encima de la tubería y 15 cm por debajo. Si hay árboles a menos de 3 metros de distancia, el espesor de grava bajo la tubería será de 30 cm.
- Capa de tierra vegetal: Por encima de la capa de grava se extenderá una capa de tierra vegetal de unos 30 cm.
- Material barrera (geotextil): Entre la capa de tierra vegetal y la grava superior se colocará un geotextil para prevenir la migración de finos y el posible taponamiento de las gravas.
Láminas Filtrantes y Geocompuestos: Componentes Clave para el Drenaje
En el contexto de los sistemas de drenaje, especialmente en aplicaciones más complejas como cubiertas ajardinadas, muros enterrados o soleras, las láminas filtrantes y los geocompuestos juegan un papel fundamental. Estos materiales están diseñados para facilitar la evacuación de agua, proteger estructuras y, en muchos casos, incorporar funcionalidades adicionales.
El Soprema Group ofrece una extensa gama de drenajes y capas protectoras, diferenciados principalmente por la materia prima utilizada en su fabricación: polietileno de alta densidad (HDPE) y poliestireno (PS).
Factores Determinantes para la Elección de un Drenaje
La selección del drenaje más adecuado depende de varios factores:
- Resistencia a la compresión certificada: Es fundamental para soportar las cargas a las que estará sometido el sistema.
- Tipo de materia prima: Influye en el rendimiento a largo plazo y la durabilidad.
- Gramaje y espesor: Conjuntamente con la materia prima y el diseño de los nódulos, determinan la capacidad de drenaje y resistencia.
- Diseño de los nódulos: Los drenajes que priorizan el espesor de los nódulos sobre la superficie de la membrana suelen presentar mejor resistencia a la compresión.
- Uso de polímeros reciclados: El uso controlado de polímeros reciclados puede mejorar las características mecánicas y hacer que las membranas sean más eco-compatibles.
Gama de Productos DRENTEX y DANODREN®
DRENTEX PROTECT: Fabricado con polietileno de alta densidad (HDPE). Las versiones sin geotextil actúan como membranas protectoras de la impermeabilización y permiten la evaporación de la humedad. Las versiones con geotextil incorporado cumplen funciones de protección y drenaje, proporcionando una acción filtrante que evita la colmatación de los nódulos.
- DRENTEX PROTECT 400: Lámina de HDPE en forma de nódulos para protección de muros.
- DRENTEX PROTECT MAXI: Lámina de HDPE con nódulos semicónicos para conducción de elevados flujos de agua en soleras.
- DRENTEX PTROTECT PLUS: Capa drenante de HDPE con geotextil de poliéster, ideal para cubiertas ajardinadas, ayudando a retener humedad para la vegetación y facilitando el drenaje.
DRENTEX IMPACT: Fabricado con poliestireno (HIPS) de alta resistencia a la compresión. Estas membranas nodulares, con uno o dos geotextiles, son adecuadas para cubiertas planas o inclinadas, incluyendo cubiertas ajardinadas y zonas con tránsito.
- DRENTEX IMPACT 100 y 200: Indicados para el drenaje de muros y soleras con baja captación de agua. El geotextil actúa como filtro, mientras que los nódulos evacuan el agua.
- DRENTEX IMPACT GARDEN: Especialmente diseñado para cubiertas ajardinadas extensivas, compuesto por una membrana de nódulos de poliestireno perforado con geotextil de polipropileno adherido en ambas caras.
DANODREN® H 25 PLUS: Un geocompuesto de lámina nodular de polietileno de alta densidad (PEAD) con geotextil de polipropileno (PP) calandrado. Ofrece una mayor resistencia y se utiliza para el drenaje de estructuras enterradas, cubiertas invertidas transitables, muros enterrados y soleras sobre el terreno.
Campo de Aplicación de DANODREN® H 25 PLUS:
- Drenaje en cubiertas invertidas transitables con pavimentos continuos.
- Drenaje y protección de la impermeabilización de muros enterrados.
- Drenaje y protección de soleras sobre el terreno.
Ventajas y Beneficios de DANODREN® H 25 PLUS:
- El geotextil fusionado a los nódulos absorbe y filtra el agua, evitando la colmatación.
- Fácil y rápida instalación.
- Imputrescible e inalterable frente a agentes químicos del suelo.
- Proporciona un drenaje permanente.
- Protege las estructuras de la humedad y limita la presión hidrostática.
- Protege la lámina impermeabilizante frente a punzonamientos.
- Resistente a la rotura, al impacto y no deformable.
Modo de Empleo (DANODREN® H 25 PLUS):
- Muros: La superficie debe estar limpia y uniforme. El geocompuesto se coloca con el geotextil contra el terreno. Los solapes se realizan de manera específica, fijando la lámina con perfiles metálicos y fijaciones adecuadas para protegerla durante el relleno.
- Soleras: Cuando hay presión hidrostática o la solera está bajo el nivel freático, se extiende con el geotextil contra el terreno.
- Cubiertas invertidas con pavimento continuo: Se coloca con el geotextil hacia arriba.
Indicaciones Importantes y Recomendaciones Generales:
- Almacenar en lugar seco, protegido de la intemperie y de temperaturas extremas.
- Utilizar los perfiles y fijaciones específicas del sistema.
- El uso de estos productos no sustituye en ningún caso a la lámina impermeabilizante.
- Los productos deben almacenarse en posición vertical.
- Se debe consultar la ficha de seguridad del producto.
La información proporcionada por fabricantes como DANOSA se basa en el conocimiento y la experiencia actuales, pero es fundamental que los profesionales realicen ensayos y verifiquen la idoneidad de los productos para la aplicación específica, cumpliendo siempre con la normativa legal vigente. Estos productos cumplen con normativas europeas y cuentan con certificaciones de calidad, asegurando su conformidad con los estándares de construcción.
