La capacidad de filtrar agua en terrenos es un desafío fundamental para garantizar el acceso a recursos hídricos de calidad, tanto para el consumo humano como para aplicaciones agrícolas e industriales. Entre los diversos métodos para lograr este objetivo, la filtración rápida de arena ha emergido como una tecnología probada y eficaz, especialmente en contextos urbanos y de gran escala. Este proceso, de naturaleza puramente física, se distingue por su eficiencia en la remoción de partículas suspendidas relativamente grandes, sentando las bases para la obtención de agua potable segura.
Evolución y Principios de la Filtración Rápida de Arena
La filtración rápida de arena, como método de depuración de agua potable, se consolidó a finales del siglo XIX en Estados Unidos. Su desarrollo respondió a la necesidad de un tratamiento de agua más eficiente y que ocupara menos espacio en comparación con los filtros lentos de arena, ganando popularidad rápidamente hasta ser ampliamente utilizados en la década de 1920. La esencia de este proceso radica en hacer pasar una mezcla sólido-fluido a través de un medio poroso, en este caso, capas de arena y grava de grano grueso.
El mecanismo de retención de partículas se basa en dos principios físicos fundamentales. En primer lugar, las partículas suspendidas de mayor tamaño quedan atrapadas mecánicamente entre los granos de arena a medida que el agua fluye a través del medio filtrante. En segundo lugar, las partículas de menor tamaño se adhieren a la superficie de los granos de arena por fuerzas de van der Waals, un fenómeno conocido como adsorción física. Esta doble acción permite una eliminación eficiente de la turbidez y otras impurezas sólidas.

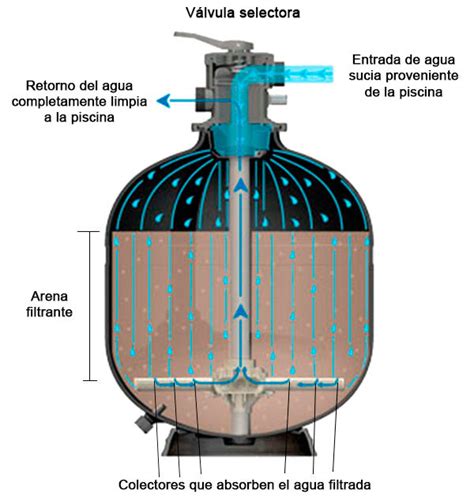

Componentes y Funcionamiento de un Filtro Rápido de Arena
La construcción de un filtro rápido de arena implica una estructura robusta, generalmente una cámara de filtrado fabricada en hormigón armado. Esta cámara está compuesta por varias capas de materiales filtrantes, típicamente arena y grava, que en conjunto alcanzan una altura aproximada de entre 1.5 y 2 metros. La arena, con un tamaño efectivo de partícula que oscila entre 0.5 y 1.5 mm de diámetro, es el medio principal encargado de la retención de las partículas sólidas. Por debajo de la capa de arena, se encuentra una capa de soporte de grava, cuyo tamaño varía entre 35 y 130 mm, cuya función es permitir el flujo del agua filtrada hacia el sistema de drenaje sin que escape el medio filtrante.
El proceso operativo comienza con la alimentación del agua cruda en la parte superior del filtro. El agua desciende a través del lecho filtrante, y para asegurar un flujo continuo y eficiente, se mantiene un nivel de agua de entre 1.5 y 2 metros sobre la superficie de la arena. El agua filtrada es recogida en el fondo de la cámara a través de un sistema de tubos perforados que la conducen al drenaje.
Funcionamiento Filtros Multimedia 3D
Mantenimiento y Limpieza: El Retrolavado
Con el tiempo, la acumulación de partículas en el medio filtrante incrementa la obstrucción, disminuyendo el rendimiento del filtro. Para restaurar su eficiencia, es necesario realizar una limpieza periódica mediante un proceso conocido como retrolavado o lavado a contracorriente. Durante el retrolavado, el flujo de agua se invierte, haciendo que agua tratada fluya hacia atrás a través del filtro. Este flujo ascendente suspende la arena, permitiendo que la materia sólida acumulada sea arrastrada y evacuada. Frecuentemente, se inyecta aire para potenciar la acción de limpieza. Una vez que el agua de retrolavado sale clara, el filtro está listo para volver a operar. Este proceso de limpieza suele durar aproximadamente 15 minutos. Sin embargo, el retrolavado genera volúmenes considerables de lodo que requieren un tratamiento previo a su descarga al medio ambiente.
Aplicaciones y Limitaciones de la Filtración Rápida de Arena
La filtración rápida de arena es una tecnología sofisticada que requiere instalaciones técnicas complejas, personal calificado para su operación y un suministro continuo de energía. Por estas razones, su aplicación se concentra en países desarrollados y en áreas urbanas donde la disponibilidad de espacio es limitada y se dispone de los recursos necesarios. Es importante destacar que, por sí sola, el agua filtrada por este método no es completamente segura para el consumo. Por ello, se complementa indispensablemente con un pretratamiento, generalmente coagulación y floculación, y un postratamiento de desinfección, comúnmente con cloro.
La combinación de coagulación, floculación, sedimentación, filtración y desinfección es la tecnología de tratamiento de agua más extendida para el manejo de grandes volúmenes de agua potable en zonas urbanas. La filtración rápida de arena, cuando se aplica correctamente, es altamente eficaz en la reducción de la turbidez, pudiendo disminuirla a menos de 1 NTU, e incluso a menos de 0.1 NTU. Sin embargo, su efectividad para eliminar la mayoría de otros contaminantes es limitada.
Consideraciones para Zonas Rurales y Poblaciones Pequeñas
Si bien la filtración rápida de arena es ideal para grandes volúmenes de agua, su aplicabilidad en zonas rurales o para poblados de menor tamaño requiere un estudio exhaustivo de factibilidad. Se considera idónea para comunidades de aproximadamente 2500 habitantes que posean los recursos y la capacidad para mantener un suministro continuo y un alto rendimiento del proceso. Esto se alinea con sistemas de abastecimiento de agua por gravedad o por bombeo con tratamiento, especialmente cuando las fuentes de agua son superficiales, como ríos, riachuelos, lagos, lagunas o embalses.
La Filtración en el Contexto de los Sistemas Urbanos de Drenaje Sostenible (SUDS)
Los Sistemas Urbanos de Drenaje Sostenible (SUDS) representan un enfoque integrado para la gestión del agua pluvial. Estos sistemas, que son elementos superficiales, permeables y a menudo vegetados, se integran en la estructura urbana y paisajística, actuando como una etapa previa al sistema de saneamiento. Los SUDS no solo gestionan el agua, sino que también restauran su calidad, haciendo recomendable que el agua tratada no se vierta directamente al sistema de saneamiento, sino que se aproveche o se infiltre.
Otros Métodos de Filtración y su Relevancia
La filtración es un proceso físico de separación mecánica fundamental para la purificación de líquidos y gases. Más allá de la arena, existen diversos medios filtrantes y tecnologías. La filtración superficial, realizada en grandes tanques con arena, grava o carbón activado, es común. Los filtros de membrana, con tamaños de poro tan pequeños como 0.2 μm, son cruciales para la filtración estéril en el ámbito médico, eliminando gérmenes como Legionella o Pseudomonas.

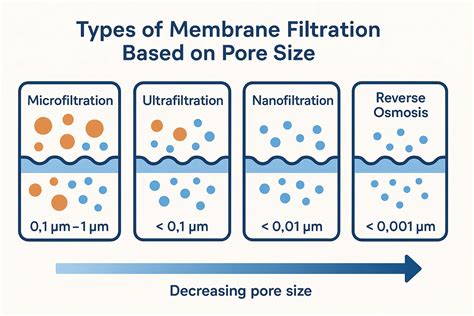

Dentro de la filtración por membrana, se distinguen procesos como la microfiltración (MF), ultrafiltración (UF), nanofiltración (NF) y ósmosis inversa (OI). Estos procesos, que actúan como tamices mecánicos de alta precisión, son capaces de retener partículas a nivel microscópico, incluyendo virus y bacterias. La ósmosis inversa, descubierta en la década de 1950, es capaz de generar agua potable casi pura a partir de fuentes como el agua de mar.
Otra técnica importante es la filtración con carbón activado, que se basa en el principio de adsorción. Este método es eficaz para eliminar contaminantes orgánicos, polvo y metales pesados. Sin embargo, el carbón activado tiene una capacidad de absorción finita y requiere sustitución o regeneración periódica para evitar la sobresaturación, que podría resultar en la liberación de contaminantes al agua filtrada.
Pozos de Agua y su Tratamiento
Los pozos de agua, ya sean excavados o hincados, han sido históricamente una fuente vital de agua subterránea. Sin embargo, el agua extraída de pozos no siempre es segura para el consumo y puede contener contaminantes como hierro, manganeso, calcio, sedimentos, partículas en suspensión e incluso bacterias. Para garantizar la potabilidad, es esencial realizar análisis químicos y bacteriológicos completos en laboratorios especializados.
La forma más efectiva de tratar el agua de pozo para consumo humano es mediante filtros de arena. La elección del sistema de filtración adecuado dependerá de un análisis previo del agua, que permitirá identificar las impurezas presentes y determinar la solución más eficaz para mejorar su calidad. La purificación del agua de pozo es crucial para prevenir enfermedades y problemas de salud.
Las Filtraciones de Agua en el Terreno: Un Problema Geotécnico
Las filtraciones de agua en el terreno son un fenómeno que puede tener múltiples orígenes y que altera la estabilidad del suelo y las estructuras. Ocurren cuando el agua subterránea o superficial se filtra a través de materiales porosos, acumulándose en áreas no deseadas. Las causas pueden ser naturales, como lluvias intensas o niveles freáticos elevados, o antropogénicas, como construcciones defectuosas o manejo inadecuado de sistemas de drenaje.
Las consecuencias de estas filtraciones pueden ser graves, incluyendo el deterioro de infraestructuras por erosión y debilitamiento de cimentaciones, inestabilidad del terreno con riesgo de deslizamientos o hundimientos, pérdidas económicas significativas debido a reparaciones y daños en cultivos, impacto ambiental por alteración de acuíferos y contaminación del agua subterránea, y problemas de salubridad por la proliferación de enfermedades en aguas estancadas.
Para mitigar y corregir las filtraciones de agua en el terreno, se emplean diversas soluciones geotécnicas. La identificación precisa de los puntos de filtración, el uso de inyecciones de resina expansiva para sellar oquedades y consolidar el terreno, y el recalce y estabilización mediante micropilotes son técnicas avanzadas que buscan asegurar la estabilidad a largo plazo y crear barreras eficaces contra el agua.
La Infiltración: Un Proceso Natural y Controlable
La infiltración es el proceso mediante el cual el agua superficial penetra en el suelo. La tasa de infiltración, medida en pulgadas o milímetros por hora, indica la capacidad de absorción del suelo. Si la tasa de precipitación excede la tasa de infiltración, se produce escorrentía. Este proceso está influenciado por la textura y estructura del suelo, la presencia de vegetación, el contenido de humedad, la temperatura del suelo y la intensidad de la precipitación.
Los suelos arenosos, con espacios amplios entre sus granos, permiten una infiltración rápida. La vegetación, al crear suelos más porosos y proteger la superficie del impacto directo de la lluvia, mejora la infiltración. Existen también componentes artificiales, como los polímeros super absorbentes (SAP), que pueden ser incorporados al suelo para aumentar drásticamente su capacidad de retención de agua, reduciendo la necesidad de riego continuo y promoviendo el crecimiento de las plantas. Estos polímeros, como el poliacrilato de potasio, pueden absorber hasta 500 veces su peso en agua, y su eficacia se ve afectada por la concentración iónica de la solución acuosa.
Mejora de la Capacidad de Retención de Agua en Suelos
Para mejorar la capacidad de retención de agua en terrenos arenosos, se puede incorporar materia orgánica como turba, o tierra arcillosa. En suelos que retienen poca agua, se recomienda un riego más frecuente pero en menor cantidad, como el riego por goteo, que es más preciso y uniforme. La estructura del suelo, definida por la ordenación de sus partículas en agregados, juega un papel crucial en su capacidad de retención de agua.
"Silos de Agua": Innovación Mexicana en la Agricultura
Sergio Jesús Rico Velasco, ingeniero mexicano, desarrolló una innovadora tecnología denominada "Silos de Agua", capaz de reducir significativamente el consumo de agua en la agricultura, entre un 50% y un 90%. Este invento no solo optimiza el uso del recurso hídrico, sino que también puede incrementar la productividad de los cultivos hasta en un 35% en hortalizas, en comparación con métodos tradicionales. El producto contiene aditivos que facilitan la asimilación de nutrientes por parte de las plantas, tanto los presentes en el suelo como los aportados externamente.
El Desafío de las Obstrucciones en Sistemas de Riego
En los sistemas de riego, especialmente los de goteo, las obstrucciones representan un problema grave y frecuente. Estas pueden clasificarse en obstrucciones rápidas, causadas por partículas orgánicas e inorgánicas en suspensión, y obstrucciones lentas, provocadas por precipitados o la proliferación de microorganismos.
Las obstrucciones rápidas se previenen mediante el uso de filtros adecuados, a menudo combinando varios sistemas de filtración según la naturaleza de la carga contaminante del agua. Los contaminantes comunes incluyen materia orgánica como algas, hojas y semillas, y materia inorgánica como limos, arcillas y arenas. El tamaño de estas partículas varía considerablemente: la arena tiene granos de 0.06 a 2 mm, el limo de 0.02 a 0.06 mm, y las arcillas partículas menores de 0.002 mm.
Grado de Filtración y Sistemas de Filtración para Riego
El grado de filtración de un filtro se refiere a su capacidad para retener partículas contaminantes y se expresa comúnmente en micras. Para evitar obstrucciones en emisores de riego localizado, el tamaño del orificio de la malla del filtro debe ser inferior a 1/8 del diámetro máximo de paso del emisor. Los grados de filtración típicos para riego localizado oscilan entre 130 y 80 micras (equivalente a 120-200 Mesh). Es importante notar que limos y arcillas, debido a su tamaño diminuto, pueden penetrar filtros de malla convencionales.
Para el filtrado de aguas de ríos, canales, balsas y pozos destinadas a riego localizado, se emplean sistemas basados en hidrociclones, filtros de malla y filtros de arena. Un análisis detallado de la carga contaminante del agua, realizado durante la época de mayor demanda de riego, es crucial para el diseño de estaciones de filtrado eficientes. La capacidad total de un sistema de filtración instalado en paralelo es la suma de las capacidades individuales de cada filtro, mientras que en serie, la capacidad estará limitada por el filtro de menor capacidad.
Sistemas de Drenaje-Infiltración: Gestión de Aguas Pluviales y Residuales
El sistema de drenaje-infiltración es una solución cada vez más adoptada para la gestión de aguas pluviales o aguas tratadas procedentes de fosas sépticas y depuradoras. Este sistema utiliza estructuras permeables o semipermeables enterradas en el suelo para facilitar la infiltración del agua. Si bien presenta ventajas significativas, no es aplicable en todas las circunstancias. Los sistemas de drenaje-infiltración son especialmente adecuados para viviendas rurales y entornos sin alcantarillado, siempre que las condiciones del suelo sean propicias. La selección de tubos, pozos o módulos de drenaje, así como el cálculo del caudal y el análisis del terreno, son pasos fundamentales para la correcta implementación de estos sistemas.
