El Condensador en Depuradoras GRE AR 1350/7051: Componente Clave para el Funcionamiento Óptimo

El correcto funcionamiento de una depuradora de piscina es esencial para mantener el agua cristalina y libre de impurezas. Dentro de los diversos componentes que conforman estos sistemas, el condensador juega un papel fundamental, especialmente en las bombas de agua monofásicas como las utilizadas en los modelos GRE AR 1350 y AR 7051. Este artículo profundiza en la naturaleza del condensador, su función, las causas comunes de fallo, cómo identificar un problema y la importancia de su correcta sustitución, todo ello en el contexto de las depuradoras GRE.

¿Qué es un Condensador y Cuál es su Función?

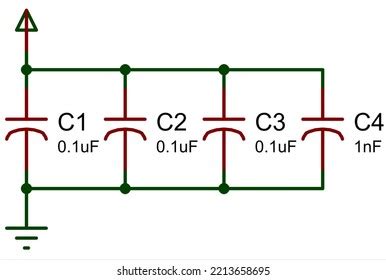

Un condensador es un componente electrónico que tiene la capacidad de almacenar carga eléctrica, funcionando de manera similar a una batería. En el caso de las bombas de agua monofásicas, el condensador de arranque es crucial. Este componente se conecta al motor eléctrico de la bomba únicamente durante el breve instante en que el motor necesita arrancar. Su propósito principal es proporcionar el impulso de energía necesario para que el motor de la bomba de agua se encienda y comience a girar de manera eficiente. Sin un condensador de arranque en buen estado, el motor tendría dificultades para iniciarse, lo que resultaría en un funcionamiento deficiente o incluso la imposibilidad de arrancar. El condensador de arranque, una vez que el motor ha alcanzado su velocidad operativa, se desconecta, permitiendo que el motor funcione con su configuración normal. La función del condensador es, por tanto, asegurar que el motor de la bomba de agua pueda encenderse y apagarse rápidamente y de forma fiable.

Causas Comunes de Fallo del Condensador en Depuradoras

Los condensadores, como cualquier componente electrónico, están sujetos a desgaste y a fallos. En las bombas monofásicas, existen diversas causas que pueden provocar la avería de un condensador:

• Fluctuaciones en el Suministro Eléctrico: Cambios bruscos y significativos en la tensión de la red eléctrica, ya sean caídas (bajadas de tensión) o sobretensiones (picos de tensión), son una de las causas más comunes de daño a los condensadores. Estas variaciones pueden sobrecargar el componente y deteriorar su capacidad de almacenamiento.
• Sobrecalentamiento del Motor: El sobrecalentamiento es un enemigo silencioso de los componentes electrónicos. En una bomba de agua, el sobrecalentamiento puede ser provocado por diversas razones, como un impulsor bloqueado que impide el flujo de agua, o un rotor que se atasca, forzando al motor a trabajar en exceso. Cuando el motor se calienta de forma excesiva, la temperatura puede afectar negativamente al condensador adyacente.
• Desgaste Natural: Como cualquier pieza, los condensadores tienen una vida útil limitada. Con el tiempo y el uso continuado, sus propiedades dieléctricas pueden degradarse, llevando a una pérdida de capacidad o a un fallo total.
• Daños Físicos o Defectos de Fabricación: Aunque menos comunes, los daños físicos directos al condensador o defectos inherentes de fabricación también pueden ser motivo de fallo.

Síntomas de un Condensador Defectuoso en una Depuradora GRE

Identificar un condensador defectuoso a tiempo es crucial para evitar daños mayores en la bomba de la depuradora. Afortunadamente, existen varios signos que pueden indicar que el condensador está fallando:

• Funcionamiento a Menor Velocidad y Caudal Reducido: Uno de los síntomas más evidentes de un condensador de arranque defectuoso es que la bomba de agua no alcanza su velocidad operativa normal. Esto se traduce en un menor caudal de agua circulando, lo que puede afectar significativamente la eficacia de la filtración de la piscina. El agua puede parecer menos clara, y el ciclo de filtración podría tardar más tiempo.
• Daños Visibles en el Condensador: En muchos casos, el daño en un condensador es visible a simple vista. Al inspeccionar el componente, se pueden observar signos como que el condensador esté quemado, haya sufrido una explosión (a menudo visible por una grieta o deformación), o se vea hinchado. Un condensador inflado es un claro indicativo de que ha fallado y necesita ser reemplazado.
• Zumbido del Motor sin Arranque: Si al intentar encender la bomba, solo se escucha un zumbido constante sin que el motor gire, esto puede ser un síntoma de que el condensador no está proporcionando el impulso inicial necesario. En algunos casos, si se intenta ayudar al arranque girando manualmente las aspas del ventilador del motor (siempre con la bomba desconectada de la corriente eléctrica para seguridad), y la bomba arranca, es una fuerte indicación de un problema con el condensador.
• Presencia de Sarro o Corrosión: Aunque no siempre es un signo directo de fallo del condensador, la presencia de sarro o corrosión en las conexiones o en la carcasa del motor puede indicar problemas de humedad o fugas, que a la larga podrían afectar a los componentes eléctricos, incluido el condensador.

Diagnóstico y Verificación del Condensador

La verificación de un condensador puede realizarse de varias maneras, algunas más sencillas que otras.

1. Inspección Visual: Como se mencionó, buscar signos de hinchazón, quemaduras o fugas es el primer paso. Si se observan estos daños, el reemplazo es inminente.
2. Prueba de Arranque Asistido: Con la bomba desconectada de la red eléctrica, retire la tapa posterior del motor para acceder al ventilador. Con cuidado, intente girar las aspas del ventilador. Si giran libremente, conecte la bomba a la corriente y escuche si hay un zumbido. Si la bomba no arranca, pero al darle un giro rápido a las aspas (con la bomba conectada y en un entorno seguro) comienza a funcionar, es muy probable que el condensador esté fallando.
3. Uso de un Multímetro: Para una verificación más precisa, se puede utilizar un multímetro con función de capacímetro. Es fundamental descargar el condensador antes de medir su capacidad para evitar descargas eléctricas. Se mide la capacitancia en microfaradios (µF) y se compara con el valor especificado en el condensador. Si el valor medido difiere significativamente del valor nominal (generalmente una tolerancia del 5-10%), el condensador debe ser reemplazado.

Sustitución del Condensador: Compatibilidad y Consideraciones

Cuando se determina que el condensador necesita ser reemplazado, es crucial asegurarse de que el nuevo componente sea compatible con la depuradora GRE AR 1350/7051.

• Capacidad y Voltaje: El factor más importante es la capacidad del condensador, medida en microfaradios (µF), y su voltaje nominal, medido en voltios (V). Es fundamental adquirir un condensador con la misma capacidad que el original. En cuanto al voltaje, generalmente se puede reemplazar un condensador por otro de mayor tensión sin problemas. Por ejemplo, si el condensador original es de 400 V, puede ser sustituido por uno de 450 V. Sin embargo, nunca se debe usar un condensador con un voltaje inferior al especificado, ya que podría fallar prematuramente.
• Tipo de Condensador: Para las bombas de depuradora, se suelen utilizar condensadores de arranque (tipo "start capacitor") o condensadores de marcha (tipo "run capacitor"), o una combinación de ambos. Es importante identificar el tipo correcto. Los condensadores de arranque suelen tener una capacidad mayor y están diseñados para funcionar por cortos periodos, mientras que los de marcha tienen una capacidad menor y operan de forma continua. El "Condensador depuradora gre AR 1350/7051" con referencia 25470G0105 es un repuesto específico para estos modelos.
• Garantía y Calidad: Al adquirir un repuesto para su depuradora GRE, es recomendable optar por piezas originales o de fabricantes reconocidos. Manufacturas Gre, S.A. es un líder en piscinas de acero para enterrar, y sus repuestos garantizan calidad y un servicio postventa fiable. Asegurarse de que el producto cuente con garantía oficial Gre y servicio posventa en España es una tranquilidad adicional.

La Importancia de un Mantenimiento Integral

El condensador es solo una pieza del complejo engranaje que conforma una depuradora de piscina. Un mantenimiento integral de la bomba y el sistema de filtración es esencial para garantizar su rendimiento óptimo y prolongar su vida útil.

• Carcasa de la Bomba: La carcasa de la bomba (como la carcasa bomba depuradora AR 1350 y 7051 de GRE) es otra pieza susceptible de desgaste o daño. Un repuesto original garantiza la estanqueidad y el correcto acoplamiento con otros componentes.
• Colector de Cuba: El colector de cuba (colector cuba depuradora gre AR 1350/7051) es vital para la correcta circulación del agua a través del filtro. Un diámetro de tubo adecuado (38mm) y una longitud correcta (48cm incluido el filtro) son especificaciones importantes.
• Conjunto Bomba-Motor: El conjunto bomba motor (conjunto bomba motor compact 3/4 CV depuradora gre AR-1350 y AR 7051) es el corazón de la depuradora. Su potencia (3/4 CV, 630W) debe ser la adecuada para el tamaño de la piscina y el caudal requerido.
• Válvula Selectora: La válvula selectora de 6 vías (conjunto vàlvula 6 vias eco depuradora gre AR 1350/7051) es el centro de control del sistema de filtración, permitiendo realizar funciones como filtrar, retrolavar, vaciar, etc.
• Manguitos y Conexiones: Componentes como el manguito de conexión (manguito conexión D. 38 X 580mm para depuradora gre AR 1350) aseguran la estanqueidad y el flujo de agua entre los diferentes elementos del sistema.
• Tapones de Vaciado: El tapón de vaciado de la cuba de arena (tapon vaciado cuba de arena depuradora gre AR 1350/7051) es necesario para el mantenimiento y vaciado del filtro de arena.

Mantenimiento y Consejos para la Bomba de Piscina GRE

El mantenimiento regular de la bomba de piscina GRE es fundamental para asegurar un suministro constante de agua limpia y un funcionamiento eficiente.

• Compatibilidad del Agua: Las bombas GRE están diseñadas para trabajar con aguas limpias, exentas de sólidos en suspensión. Es importante evitar que grandes partículas o suciedad entren en el sistema.
• Temperatura y Humedad: Respetar la temperatura máxima del agua (40º C) y la humedad relativa máxima del ambiente (95%) ayuda a prevenir el sobrecalentamiento y la corrosión de los componentes eléctricos.
• Cebado de la Bomba: Nunca opere la bomba en seco. Siempre asegúrese de que el cuerpo de la bomba esté lleno de agua antes de encenderla. Esto se logra desenroscando la tapa del prefiltro y llenándola de agua.
• Ventilación del Motor: Es crucial asegurar que el motor tenga una ventilación adecuada para disipar el calor generado durante su funcionamiento y prevenir el sobrecalentamiento.
• Desconexión para Mantenimiento: Siempre desconecte la bomba de la corriente eléctrica antes de realizar cualquier intervención de mantenimiento o reparación.
• Información de la Placa: La placa de la bomba contiene información técnica vital, como el rendimiento hidráulico, el tipo de corriente (monofásica o trifásica), la presión de trabajo, entre otros datos. Consultar esta placa es esencial antes de realizar cualquier sustitución de componentes.
• Instalación Correcta: Instalar la bomba a una distancia adecuada de la pared vertical de la piscina (mínimo 2 metros), a la misma altura del nivel del agua o por debajo, y asegurar que la tubería de aspiración esté sumergida adecuadamente, son pasos clave para un funcionamiento óptimo y seguro. El diámetro de la tubería de aspiración debe ser igual o superior al de la boca de entrada de la bomba si el recorrido es superior a 7 metros.
• Verificación de Tensión y Frecuencia: Asegurarse de que la tensión y frecuencia de la red eléctrica correspondan a las indicadas en la placa de la bomba es un paso básico pero indispensable.
• Eje Libre: Comprobar que el eje de la bomba gire libremente, haciendo girar el ventilador con la bomba parada, asegura que no haya bloqueos mecánicos.
• Juntas y Racores: Verificar que no haya fugas en juntas ni racores es vital para mantener la estanqueidad del sistema.
• Sentido de Giro: Comprobar que el sentido de giro del motor sea horario, visto desde el ventilador, es importante para el correcto funcionamiento de la bomba.

La Caja de Bornes: Un Punto Crítico en la Depuradora

La caja de bornes, también conocida como caja de conexiones o bloque de terminales, es el punto donde los cables de alimentación eléctrica se conectan al motor de la bomba. Este componente, aunque a menudo pasado por alto, es de vital importancia para la seguridad y el correcto funcionamiento del sistema.

• Protección y Conexión: La caja de bornes protege las conexiones eléctricas de la humedad, el polvo y otros elementos externos que podrían causar corrosión o cortocircuitos. Proporciona un punto seguro y ordenado para conectar los cables de la red eléctrica al motor de la bomba.
• Problemas Comunes: Uno de los problemas más habituales que pueden ocurrir en la caja de bornes son los chispazos. Estos pueden ser causados por conexiones flojas, cables dañados, o humedad que haya penetrado en la caja. Los chispazos no solo pueden deteriorar los terminales eléctricos, sino que también pueden ser un riesgo de incendio.
• Impacto de la Inundación: Es muy habitual que una depuradora se inunde, especialmente si está ubicada en una zona propensa a acumulación de agua. Si el agua llega a la caja de bornes, puede provocar cortocircuitos, corrosión severa en los terminales y daños irreparables en el motor. Por ello, la ubicación y protección de la caja de bornes son críticas.
• Mantenimiento Preventivo: Inspeccionar regularmente la caja de bornes, asegurándose de que las conexiones estén firmes y limpias, y que no haya signos de corrosión o humedad, es una parte esencial del mantenimiento preventivo. Si se observan chispazos o daños, es crucial reparar o reemplazar la caja de bornes y asegurarse de que las conexiones estén bien aisladas.

La Importancia de la Filtración y el Rol de la Bomba

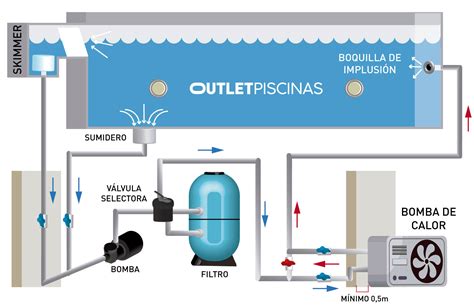

La filtración de agua para piscinas es un proceso indispensable, tanto para piscinas enterradas como para las desmontables, y es fundamental para la salud y el disfrute de los usuarios. El sistema de filtración opera mediante un circuito cerrado, donde el agua pasa por varios componentes clave, siendo la bomba y el filtro los más importantes.

La bomba de la depuradora es la encargada de aspirar el agua de la piscina, ya sea a través de los skimmers o de las tomas de fondo, y de impulsarla hacia el filtro. Dentro de la bomba, un motor acciona una turbina que gira, creando la succión necesaria para mover el agua. Las partículas de mayor tamaño son retenidas inicialmente en los prefiltros, que suelen estar integrados en los skimmers y en las propias bombas. Este proceso de filtrado elimina impurezas y residuos que no son visibles a simple vista, contribuyendo a mantener el agua cristalina.

La eficiencia del filtro es crucial para un filtrado óptimo. Existen diferentes tipos de filtros para piscinas, como los filtros de arena, de cartucho o de diatomeas, cada uno con su propio método de retención de partículas. Sin embargo, todos comparten el objetivo de atrapar la suciedad, evitando que esta circule de nuevo en la piscina, lo que podría afectar la piel y los ojos de los bañistas, además de propiciar la proliferación de algas y bacterias.

La elección de la bomba adecuada depende de varios factores, principalmente del tamaño de la piscina y la cantidad de litros de agua que contiene. Las bombas vienen con diferentes potencias, y es esencial seleccionar una que sea capaz de mover el volumen de agua necesario en un tiempo razonable, asegurando que la capacidad del filtro también sea la adecuada para manejar ese caudal.

Las válvulas selectoras de seis vías, como la válvula selectora eco para depuradora GRE AR 1350/7051, son elementos de control indispensables en el sistema de filtración. Permiten al usuario seleccionar las diferentes funciones del filtro (filtrar, retrolavar, vaciar, etc.) y dirigen el flujo de agua según sea necesario.

En resumen, la bomba es el motor que impulsa todo el sistema de filtración. Su correcto mantenimiento, incluyendo la atención a componentes como el condensador y la caja de bornes, es vital para asegurar que la piscina permanezca limpia y segura para el baño. La disponibilidad de repuestos originales, como los ofrecidos por GRE, garantiza la compatibilidad y la calidad necesarias para un servicio postventa eficaz.
