Los filtros de mangas son componentes esenciales en una vasta gama de industrias, desempeñando un papel crucial en el mantenimiento de un entorno de trabajo limpio y seguro a través de una filtración de aire eficaz. Su función primordial es capturar partículas suspendidas en el aire y gases contaminados, mejorando así la calidad del aire, garantizando entornos laborales más seguros y reduciendo las emisiones contaminantes al medio ambiente. En el corazón de numerosas industrias, el transporte de sólidos se ha convertido en un pilar fundamental para poder trasladar de manera eficiente polvos, gránulos y materiales a granel. Sin embargo, el diseño de una instalación de transporte va más allá de la simple mecánica; constituye un delicado equilibrio entre funcionalidad, eficiencia y sostenibilidad en el que todos los componentes desempeñan un papel esencial.

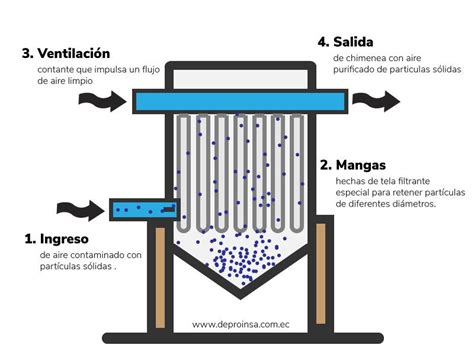

El Principio Fundamental de la Filtración por Mangas
Durante el funcionamiento normal, el gas cargado de polvo fluye a través de las bolsas o mangas filtrantes del colector de polvo. Las fibras que componen estas mangas crean una red intrincada con huecos microscópicos. Inicialmente, cuando las mangas filtrantes son nuevas, estos huecos son relativamente grandes, lo que se traduce en una eficacia de captación de polvo limitada. Sin embargo, a medida que el proceso de filtración avanza, se acumula una gruesa capa de polvo en la superficie del filtro. Esta "torta de polvo" actúa como una capa de filtración secundaria, aumentando significativamente el efecto de cribado y mejorando la eficacia de la captación de polvo. Con el tiempo, esta capa de polvo residual permite que el filtro mantenga una buena eficacia de recogida del polvo. Los materiales comúnmente utilizados para las mangas, como el fieltro punzonado o la tela filtrante afelpada, forman una capa densa pero porosa que optimiza este proceso.
El Mecanismo de Limpieza: El Rol del Aire Comprimido
La limpieza de las mangas filtrantes es un proceso vital para mantener la eficiencia del sistema y prolongar la vida útil de los componentes. Este proceso se realiza típicamente mediante pulsos de aire comprimido. El sistema de limpieza consta de varios elementos clave: un depósito de almacenamiento de aire, un tubo de soplado y una válvula electromagnética de control de impulsos. Cada fila de bolsas filtrantes está equipada con un tubo de soplado. Este tubo tiene una boquilla estratégicamente dirigida al centro de la bolsa filtrante.
Durante el proceso de limpieza, la válvula electromagnética se abre, permitiendo que el aire comprimido fluya a través de la boquilla hacia la bolsa filtrante. El método de limpieza por chorro pulsante genera la mayor energía de eliminación de polvo. Es un método típico de limpieza externa que se caracteriza por una gran capacidad de limpieza y minimiza la cantidad de polvo residual adherido a las fibras de la bolsa filtrante. La acción del chorro pulsado provoca una deformación notable de las mangas filtrantes, generando una tensión significativa. Por lo tanto, el material utilizado para las mangas debe poseer una alta resistencia a la tracción para soportar estas fuerzas.

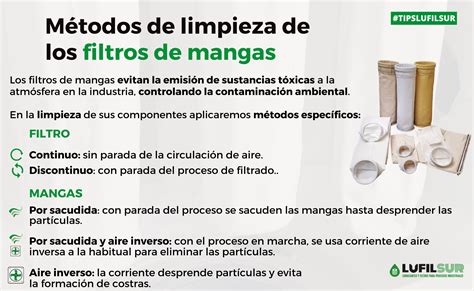

Clasificación de los Métodos de Limpieza de Filtros de Mangas
Los filtros de mangas pueden clasificarse en tres categorías principales según sus métodos de limpieza:
Tipo de Vibración Mecánica: Este tipo de sistema presenta una estructura sencilla y un funcionamiento fiable. Sin embargo, su eficacia de limpieza es relativamente baja y existe un riesgo considerable de dañar las mangas filtrantes. Debido a estas limitaciones, este método de limpieza se utiliza con menos frecuencia en aplicaciones industriales modernas.
Tipo de Chorro Inverso: Este método se subdivide en dos variantes:
Chorro Inverso de Cámara: Este diseño emplea una estructura de cámara para introducir aire limpio, ya sea de la atmósfera o del propio sistema de recogida de polvo, en diferentes cámaras de bolsas para su limpieza. Aunque puede ser efectivo, su eficacia de limpieza tiende a ser baja y el coste de inversión inicial es elevado.
Chorro Inverso de Boquilla: Este tipo utiliza un ventilador o compresor de alta presión para proporcionar un flujo de aire inverso para la limpieza a través de una boquilla móvil. Si bien ofrece una gran capacidad de limpieza, su complejidad y coste son factores a considerar. Además, presenta un riesgo más alto de dañar las mangas filtrantes debido a la naturaleza del flujo de aire.
Tipo de Chorro Pulsado: Este es el método más avanzado y eficaz, y puede clasificarse de diversas maneras:
Según la Presión del Aire Inyectado:
- Baja Presión: Inferior a 0,25 MPa.
- Media Presión: Entre 0,25 MPa y 0,5 MPa.
- Alta Presión: Superior a 0,5 MPa.
Según la Configuración del Chorro:
Chorro de Pulso Rotativo: Este tipo utiliza una estructura modular y puede realizar la limpieza tanto en línea como fuera de línea. Se caracteriza por tener menos válvulas de impulsos y un funcionamiento fiable. Sin embargo, su complejidad inherente requiere una instalación y un mantenimiento estrictos para garantizar un rendimiento óptimo.
Chorro Pulsado en Línea: También conocidos como colectores de polvo por impulsos de chorro tubular, en este diseño los tubos de soplado están fijados dentro de la carcasa superior del colector. Cada tubo de soplado, conectado a una válvula de impulsos, suele tener varias boquillas dirigidas a las mangas filtrantes situadas debajo. Esto permite una limpieza eficaz por chorro pulsante. Sus ventajas incluyen una estructura sencilla, un menor número de piezas móviles, bajos índices de averías y un funcionamiento fiable. Permite un diseño flexible de la distribución de las mangas filtrantes según los requisitos del proceso, lo que se traduce en bajos costes de funcionamiento. Además, garantiza una presión de limpieza suficiente en la parte inferior de las mangas filtrantes mediante aire comprimido. Los colectores de polvo de mangas tipo cámara pueden lograr un mantenimiento en línea, lo que minimiza el tiempo de inactividad.
La Importancia Crítica de los Ajustes de Presión del Chorro Pulsado
Los colectores de polvo por chorro pulsante son componentes esenciales en los entornos industriales, desempeñando un papel crucial en el mantenimiento de la calidad del aire y la protección tanto de los trabajadores como de los equipos. En el corazón de estos sistemas se encuentra un factor crítico: los ajustes óptimos de la presión del chorro pulsado. Estos ajustes determinan la eficacia de la eliminación del polvo, la longevidad de las mangas filtrantes y el rendimiento general del sistema de captación de polvo. A medida que las industrias se esfuerzan por conseguir entornos más limpios y operaciones más eficientes, comprender y aplicar los ajustes de presión adecuados es más importante que nunca.
En esta completa guía, nos adentraremos en los entresijos de los ajustes de presión del chorro pulsado, explorando cómo afectan a la eficacia del control del polvo y a la eficiencia del sistema. Desde los conceptos básicos de la tecnología de chorro pulsado hasta las técnicas de optimización avanzadas, cubriremos todo lo necesario para garantizar que su sistema de captación de polvo funcione al máximo rendimiento.
Nunca se insistirá lo suficiente en la importancia de ajustar correctamente la presión del chorro de pulso. Como señalan los expertos del sector: "Mantener una presión óptima del chorro pulsado es crucial para eliminar eficazmente el polvo y prolongar la vida útil del filtro. No se trata solo de fijar una presión y olvidarse de ella; se trata de comprender la naturaleza dinámica de la captación de polvo y ajustarla en consecuencia." Esta afirmación subraya la necesidad de un enfoque matizado de los ajustes de presión del chorro pulsado, teniendo en cuenta diversos factores que pueden influir en el rendimiento del sistema.
Principios Fundamentales del Ajuste de Presión del Chorro de Impulsos
En esencia, la tecnología de chorro pulsante en los colectores de polvo se basa en ráfagas cortas de aire comprimido para desalojar las partículas de polvo de las bolsas o cartuchos filtrantes. La presión a la que se suministran estos impulsos es un factor crítico en la eficacia del sistema. Comprender los principios fundamentales que subyacen a estos ajustes de presión es esencial para cualquiera que desee optimizar su sistema de captación de polvo.
El concepto básico consiste en equilibrar la fuerza necesaria para limpiar eficazmente los filtros sin causar daños ni un desgaste prematuro. Una presión demasiado baja puede provocar una limpieza inadecuada, mientras que una presión excesiva puede dañar los filtros y reducir la eficacia del sistema.
El ajuste ideal de la presión del chorro pulsado suele estar comprendido entre 4 y 7 bares (60 y 100 PSI), y muchos sistemas funcionan de forma óptima a unos 6 bares (90 PSI). Sin embargo, estos valores pueden variar en función de los diseños específicos del sistema y de las características del polvo.
| Rango de Presión | Aplicación |
|---|---|
| 60-70 PSI | Cargas de polvo ligeras, materiales filtrantes sensibles |
| 70-90 PSI | Aplicaciones industriales estándar |
| 90-100 PSI | Cargas de polvo pesadas, partículas persistentes |
Al configurar o ajustar un sistema de chorro pulsado, es fundamental tener en cuenta no solo la presión en sí, sino también la duración y la frecuencia de los pulsos. Estos elementos trabajan conjuntamente para crear un ciclo de limpieza eficaz que mantenga la eficiencia del filtro sin un desgaste innecesario.
Impacto de la Presión de Impulsos en la Eficiencia de Limpieza
La relación entre la presión de impulsos y la eficacia de limpieza del filtro está en el centro de la optimización de los sistemas de captación de polvo. Una mayor presión no siempre equivale a una mejor limpieza, y entender esta relación matizada es clave para lograr un rendimiento óptimo.
Cuando se libera un pulso de aire comprimido, se crea una onda de choque que viaja a través del medio filtrante, desalojando las partículas de polvo acumuladas. La eficacia de este proceso depende de la capacidad de la presión para vencer las fuerzas de adherencia entre el polvo y la superficie del filtro. Una presión de impulso óptima debe proporcionar la fuerza suficiente para desalojar las partículas de polvo sin dañar el medio filtrante ni hacer que las partículas se adentren más en el tejido.
El Papel de la Duración del Pulso
Si bien la presión de impulso es un factor crítico en el control del polvo, la duración de cada impulso también desempeña un papel importante en la eficacia general del proceso de limpieza. La duración del pulso se refiere a la cantidad de tiempo que se libera aire comprimido durante cada ciclo de limpieza.
La duración ideal de los impulsos establece un equilibrio entre el tiempo necesario para una limpieza eficaz y el consumo mínimo de aire. Un pulso demasiado corto puede no dejar tiempo suficiente para que la onda de choque se propague a través del filtro y desprenda el polvo con eficacia. Por el contrario, los pulsos demasiado largos desperdician aire comprimido y pueden no proporcionar beneficios adicionales de limpieza.
La duración óptima del pulso suele oscilar entre 100 y 150 milisegundos. Esta breve ráfaga suele ser suficiente para crear una acción de limpieza eficaz sin un consumo excesivo de aire o estrés del filtro. Es importante tener en cuenta que la duración del pulso funciona en tándem con otros factores, como la presión y la frecuencia, para crear un ciclo de limpieza eficaz.
| Duración del Pulso | Aplicación Típica | Consideraciones |
|---|---|---|
| 50-100 ms | Cargas ligeras de polvo | Puede ser insuficiente para el polvo pesado |
| 100-150 ms | Industrial estándar | Óptimo para la mayoría de las aplicaciones |
| 150-200 ms | Cargas de polvo pesadas | Puede aumentar el consumo de aire |
La experimentación y la supervisión son fundamentales para encontrar la duración de impulso adecuada para su aplicación específica.
Influencia de la Frecuencia de Impulsos en la Eficiencia Global del Sistema
La frecuencia de impulsos, o el ritmo al que se inician los impulsos de limpieza, es otro factor crítico en la optimización de los sistemas de captación de polvo por chorro pulsante. La frecuencia correcta garantiza que los filtros se limpien con la regularidad suficiente para mantener la eficiencia sin un desgaste innecesario ni un consumo excesivo de aire comprimido.
La frecuencia de impulsos óptima depende de varios factores, como la carga de polvo, el tipo de filtro y las condiciones de funcionamiento. Un sistema que pulsa con demasiada frecuencia puede malgastar energía y provocar un desgaste prematuro del filtro, mientras que una pulsación poco frecuente puede provocar una acumulación excesiva de polvo y reducir el rendimiento del sistema.
En muchas aplicaciones industriales, una frecuencia de impulsos de una vez cada 10 a 15 segundos por fila de filtros proporciona un buen equilibrio entre eficacia de limpieza y eficiencia operativa. Sin embargo, esto puede variar significativamente en función de las condiciones específicas y las características del polvo.
| Frecuencia de Impulsos | Aplicación Típica | Posibles Ventajas e Inconvenientes |
|---|---|---|
| Alto (< 10 seg) | Cargas de polvo pesadas | Limpieza eficaz, mayor consumo de aire |
| Medio (10-15 seg) | Industrial estándar | Buen equilibrio entre limpieza y eficacia |
| Bajo (> 15 seg) | Cargas ligeras de polvo | Eficiente energéticamente, puede ser insuficiente para polvo pesado |
Es importante tener en cuenta que la frecuencia del pulso debe considerarse junto con otros parámetros como la presión y la duración.
Factores Ambientales y su Impacto
Las condiciones ambientales desempeñan un papel importante a la hora de determinar los ajustes óptimos de la presión del chorro de impulsos para los sistemas de captación de polvo. Factores como la temperatura, la humedad y la naturaleza del polvo recogido pueden influir en la eficacia de los impulsos de limpieza y en la eficiencia general del sistema.
La temperatura puede afectar a la viscosidad del aire comprimido y al comportamiento de las partículas de polvo. En entornos de alta temperatura, el polvo puede volverse más adhesivo, lo que requiere presiones de impulso más altas o ciclos de limpieza más frecuentes. Por el contrario, en entornos fríos, la condensación puede convertirse en un problema, afectando potencialmente al mecanismo de chorro pulsado.
La humedad es otro factor crítico. Una humedad elevada puede hacer que el polvo se vuelva pegajoso o se agrupe, dificultando su desprendimiento de los filtros. En tales casos, pueden ser necesarias presiones de pulso más altas o ciclos de limpieza más frecuentes para mantener la eficacia del sistema.
La naturaleza del propio polvo también desempeña un papel crucial. Los polvos finos y ligeros pueden requerir presiones más bajas para evitar el reentrenamiento, mientras que los polvos pesados o pegajosos pueden necesitar presiones más altas o pulsos de mayor duración para una limpieza eficaz.
| Factor Medioambiental | Impacto en los Ajustes de Presión | Ajuste Recomendado |
|---|---|---|
| Alta temperatura | Puede requerir mayor presión | Aumentar en 5-10% |
| Humedad elevada | Mayor adherencia del polvo | Aumentar en 10-15% |
| Polvo fino y ligero | Riesgo de reentrada | Disminuir en 5-10% |
| Polvo pesado y pegajoso | Difícil de desalojar | Aumentar en 10-20% |
Sistemas de Control Avanzados para la Optimización
En el ámbito de la captación de polvo por chorro pulsante, los sistemas de control avanzados han revolucionado la forma de enfocar los ajustes de presión y la optimización general del sistema. Estos sofisticados sistemas utilizan datos en tiempo real y algoritmos adaptativos para ajustar con precisión los parámetros del chorro pulsado, garantizando el máximo rendimiento en condiciones variables.
Los sistemas de control modernos pueden supervisar en tiempo real indicadores de rendimiento clave como la presión diferencial, los caudales de aire e incluso la concentración de polvo. Mediante el análisis de estos datos, estos sistemas pueden tomar decisiones inteligentes sobre cuándo iniciar los ciclos de limpieza y cómo ajustar los parámetros de impulso para una eficiencia óptima.
Los sistemas de control avanzados pueden mejorar la eficacia de la captación de polvo hasta en un 30%, al tiempo que reducen el consumo de aire comprimido entre un 20 y un 40% en comparación con los sistemas tradicionales basados en temporizadores. Esto no solo mejora el rendimiento, sino que también supone un importante ahorro de energía.
Una de las principales ventajas de estos sistemas es su capacidad para aplicar una limpieza basada en la demanda. En lugar de depender de intervalos fijos, los ciclos de limpieza se inician en función de las condiciones reales del filtro. Este enfoque garantiza que los filtros se limpien solo cuando sea necesario, lo que reduce el desgaste y optimiza el uso de energía.
REGULACIÓN DE LA PRESIÓN ARTERIAL, Generalidades, Definiciones, Resumen |Fisiología Cardiovascular|1
Mantenimiento y Soporte Integral
Los filtros de mangas requieren un mantenimiento regular para asegurar su rendimiento óptimo. Las inspecciones periódicas son esenciales para conseguir un funcionamiento óptimo de los colectores de polvo de mangas pulsantes. Con nuestras válvulas de pulso, sensores, unidades de mantenimiento (FRL), válvulas y cilindros, tus sistemas de filtros de mangas ofrecerán un alto rendimiento y un mayor ciclo de vida de los equipos con una reducción del mantenimiento. Además, reducirás el consumo de energía y de aire comprimido.
En SMC, no solo te proporcionamos componentes de alta calidad, sino que también te ofrecemos el soporte integral que necesitas para optimizar tu sistema de transporte. Juntos, podemos conseguir sistemas de transporte mucho más limpios y sostenibles. Ofrecemos piezas para el sistema de limpieza Pulse-Jet Baghouse, así como una gama completa de servicios de mantenimiento y reparación de Baghouse.
Aplicaciones Industriales Específicas
Los filtros de mangas encuentran aplicación en una amplia variedad de sectores industriales, cada uno con sus propios desafíos y requisitos específicos:
Industria de la Fundición: En este sector, los filtros de mangas desempeñan un papel crucial en la captura de partículas metálicas y polvo fino generado durante los procesos de fundición y modelado de metales. Estos filtros están diseñados para resistir las condiciones severas y el calor generado en estos procesos, atrapando eficientemente partículas de metal y otros contaminantes sólidos suspendidos en el aire.
Industria Cerámica: La industria cerámica genera una cantidad significativa de polvo fino durante la fabricación de azulejos, ladrillos y otros productos cerámicos. Este polvo no solo puede dañar los equipos y la maquinaria, sino que también representa un riesgo para la salud de los trabajadores.
Industria Farmacéutica: En la industria farmacéutica, la pureza del aire es crucial, ya que la fabricación de medicamentos y productos sanitarios requiere un entorno estéril y libre de contaminantes. Estos sistemas de filtración deben cumplir con normas de calidad y seguridad muy estrictas, ya que cualquier presencia de partículas o contaminantes podría afectar la eficacia de los productos farmacéuticos o poner en riesgo la salud de los pacientes.
Industria Química: El manejo de polvos peligrosos o productos químicos volátiles es un desafío constante en la industria química. Los filtros de mangas son esenciales para capturar estos polvos y evitar que se liberen al aire, protegiendo tanto a los trabajadores como al medio ambiente. Estos filtros están diseñados para resistir los efectos de productos químicos agresivos y soportar condiciones severas de temperatura y humedad.
Los filtros de mangas industriales son una pieza clave dentro de los sistemas de aspiración industrial, destacándose por su eficiencia de filtración y su adaptabilidad a diferentes tipos de contaminantes. Son capaces de manejar grandes concentraciones de polvo y partículas finas, proporcionando una alta eficiencia de filtración, lo que mejora significativamente la calidad del aire y la seguridad en las instalaciones industriales. Además, estos sistemas son extremadamente versátiles, capaces de adaptarse a aplicaciones industriales diversas.
