Descubre la Estructura Jerárquica de los Árboles: Composición y Recorridos Explicados Fácilmente

Los árboles, como estructuras de datos, representan una piedra angular en la informática, permitiendo la organización y manipulación de información de manera jerárquica. A diferencia de las estructuras lineales como listas ligadas, colas y pilas, los árboles presentan una disposición ramificada, similar a la de un árbol real, donde los datos se agrupan en nodos interconectados. Esta naturaleza jerárquica los convierte en herramientas indispensables para una vasta gama de aplicaciones, desde la organización de archivos en sistemas operativos hasta la representación de estructuras complejas en inteligencia artificial y bases de datos.

Diagrama que ilustra la diferencia entre estructuras de datos lineales y no lineales, destacando la naturaleza ramificada de los árboles.

Comprendiendo la Anatomía de un Árbol: Nodos y sus Relaciones

Para desentrañar la complejidad de los árboles, es fundamental comprender sus componentes básicos: los nodos. Cada nodo es una entidad individual dentro de la estructura, capaz de almacenar información y mantener referencias a otros nodos.

Nodo Raíz: El punto de partida de todo árbol es su nodo raíz. Este nodo único es el ancestro de todos los demás nodos y la fuente desde la cual se ramifica toda la estructura.
Nodo Padre: Un nodo se considera un "padre" si tiene al menos un nodo "hijo" conectado a él. Esta relación define la jerarquía ascendente dentro del árbol.
Nodo Hijo: Los nodos hijos son aquellos que están directamente conectados a un nodo padre. Cada padre puede tener cero o más hijos, dando lugar a la ramificación del árbol.
Nodo Hermano: Los nodos hermanos comparten un mismo padre común. Esta relación indica que se encuentran en el mismo nivel jerárquico y bajo la misma rama principal.
Nodo Hoja: Los nodos hoja son aquellos que carecen de nodos hijos. Representan los extremos de las ramas del árbol y, a menudo, contienen los datos finales o terminales de la estructura.
Nodo Rama: Un nodo rama es aquel que no es la raíz y que, a su vez, posee al menos un nodo hijo. Estos nodos actúan como puntos intermedios en la jerarquía, conectando la raíz con las hojas.

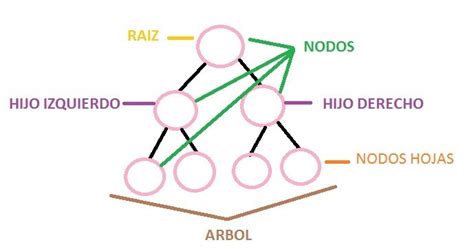

Ilustración gráfica que identifica y diferencia los nodos Raíz, Rama y Hoja en una estructura arbórea.

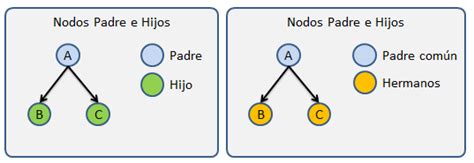

Representación gráfica que detalla las relaciones entre nodos Padre, Hijo y Hermanos dentro de un árbol.

Propiedades Clave de los Árboles: Nivel, Altura, Peso y Orden

Más allá de la estructura de nodos, los árboles poseen propiedades inherentes que definen su tamaño, profundidad y capacidad, cruciales para el análisis de su rendimiento y la optimización de algoritmos.

Nivel: Cada "generación" dentro de un árbol se denomina nivel. El nivel de la raíz se considera 1, y el nivel de sus hijos directos es 2, y así sucesivamente. Un árbol vacío se define con 0 niveles. El nivel de cualquier nodo se puede calcular contando la cantidad de nodos que lo preceden hasta llegar a la raíz, sumando uno.
Altura: La altura de un árbol es la medida del camino más largo desde la raíz hasta una hoja. Se calcula recursivamente, tomando el máximo de las alturas de sus sub-árboles hijos y sumando 1.
Peso: El peso de un árbol se refiere simplemente al número total de nodos que contiene. Este valor es un indicador directo del tamaño del árbol y, por ende, de la memoria que puede ocupar durante su ejecución (complejidad espacial). El peso se puede obtener sumando el peso de todos sus sub-árboles hijos y añadiendo 1 (por el propio nodo raíz).
Orden: El orden de un árbol define el número máximo de hijos que un nodo puede tener. Este valor es una característica intrínseca del diseño del árbol y no se calcula, sino que se conoce de antemano. Un árbol con orden 1, por ejemplo, se degeneraría en una estructura lineal.

Diagrama que ilustra los conceptos de Niveles y Altura en una estructura arbórea, mostrando la progresión generacional y la máxima profundidad.

Visualización de cómo se calcula el peso de un árbol, enfatizando que es la suma total de todos sus nodos.

Representación de dos árboles: uno con Orden 2 (izquierdo) y otro con Orden 3 (derecho), demostrando la capacidad máxima de hijos por nodo.

Grado: A diferencia del orden, el grado de un árbol se refiere al número máximo de hijos que realmente tiene cualquiera de sus nodos. El grado siempre estará limitado por el orden del árbol. Se calcula de forma recursiva, determinando el número de hijos de cada nodo y seleccionando el máximo.
Sub-Árbol: Un sub-árbol es, en esencia, un árbol completo que se desprende de una sección específica de un árbol mayor. Cada nodo, junto con todos sus descendientes, puede considerarse la raíz de un sub-árbol. Esta propiedad permite la manipulación independiente de porciones del árbol, como la inserción, eliminación o procesamiento de sub-árboles completos.

Ilustración de un árbol, destacando cómo está compuesto por múltiples sub-árboles que se integran en la estructura general.

Tipos Específicos de Árboles: N-arios y Binarios

La versatilidad de los árboles se manifiesta en sus diversas clasificaciones, cada una adaptada a necesidades computacionales específicas.

Árboles N-arios: Estos árboles, como su nombre indica, permiten que cada nodo tenga hasta N hijos. En la práctica, esto se traduce en estructuras que pueden ramificarse considerablemente, adaptándose a escenarios donde un elemento puede estar relacionado con múltiples sub-elementos.
Árboles Binarios: Una de las variantes más comunes, el árbol binario, impone una restricción estricta: cada nodo puede tener un máximo de dos hijos, convencionalmente denominados hijo izquierdo e hijo derecho.

Representación visual de un Árbol Binario, mostrando la limitación de dos hijos por nodo.

Dentro de los árboles binarios, existen subcategorías importantes:

Árbol Binario Lleno: Un árbol binario se considera "lleno" si todos sus nodos tienen exactamente cero o dos hijos, con la única excepción de que la raíz puede tener un solo hijo en algunos contextos.
Árbol Binario Perfecto: Este tipo de árbol binario es un árbol lleno donde, además, todas las hojas se encuentran en el mismo nivel. Esto confiere una simetría y regularidad excepcionales a la estructura.

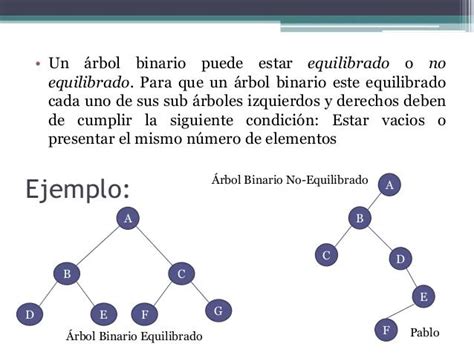

Comparación de dos árboles binarios: el de la izquierda es

Recorriendo la Jerarquía: Algoritmos de Búsqueda y Traversing

Para interactuar con los datos almacenados en un árbol, es indispensable contar con métodos para recorrer su estructura. Estos algoritmos, conocidos como "recorridos" o "traversals", permiten visitar cada nodo en un orden específico, facilitando la búsqueda, inserción, eliminación y otras operaciones. Fundamentalmente, los recorridos se clasifican en dos categorías principales: búsquedas en profundidad y búsquedas en amplitud.

Búsquedas No Informadas: Navegando a Ciegas

Las búsquedas no informadas, también llamadas "búsquedas a ciegas", se caracterizan por explorar el árbol sin tener información previa sobre la ubicación del dato deseado. Imagina un laberinto sin indicaciones; deberás probar cada camino hasta encontrar la salida.

Ejemplo Ilustrativo: Si te encuentras en una encrucijada con dos caminos, y no sabes cuál lleva a tu destino (uno podría estar en construcción), deberás explorar uno. Si tras 50 km descubres que está bloqueado, tendrás que retroceder y probar el otro camino. Este proceso, aunque efectivo, puede implicar recorrer distancias redundantes. Los algoritmos de búsqueda en profundidad y en amplitud, en su forma más básica, operan bajo este principio de exploración exhaustiva.

Búsqueda en Profundidad (DFS - Depth-First Search)

La búsqueda en profundidad prioriza la exploración vertical, descendiendo por una rama hasta su límite antes de retroceder y explorar ramas adyacentes.

Recorrido Pre-orden (Raíz, Izquierda, Derecha): En este recorrido, se procesa primero el nodo raíz, luego se recorre recursivamente su sub-árbol izquierdo y, finalmente, su sub-árbol derecho.

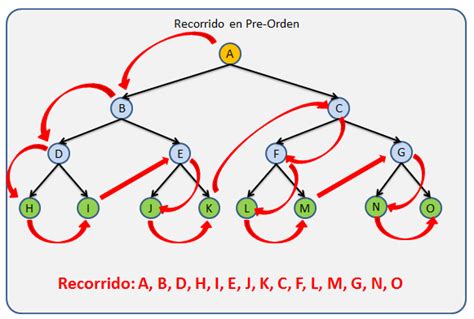

Diagrama que ilustra el orden de visita de los nodos en un recorrido Pre-orden, comenzando desde la raíz.

Código de ejemplo en pseudocódigo para una función recursiva que realiza un recorrido Pre-orden en un árbol.

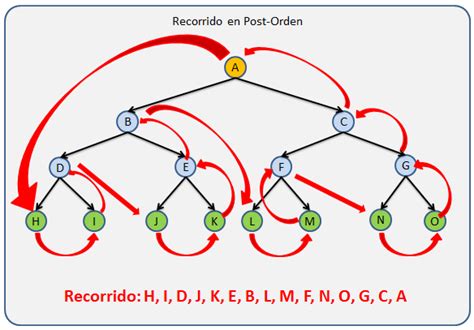

Recorrido Pos-orden (Izquierda, Derecha, Raíz): Aquí, se procesan primero todos los sub-árboles (izquierdo y luego derecho) y solo al final se visita la raíz. Esto es útil, por ejemplo, para eliminar un árbol, ya que los nodos hoja se eliminan primero.

Ilustración del orden de visita en un recorrido Pos-orden, donde la raíz se procesa al final de sus descendientes.

Código de ejemplo en pseudocódigo para una función recursiva que realiza un recorrido Pos-orden en un árbol.

Recorrido In-orden (Izquierda, Raíz, Derecha): Este recorrido visita el sub-árbol izquierdo, luego la raíz, y finalmente el sub-árbol derecho. En árboles binarios de búsqueda, el recorrido in-orden produce los elementos en orden ascendente.

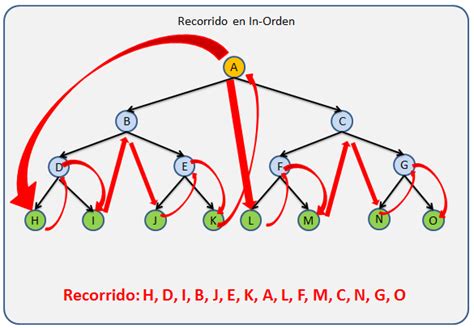

Representación gráfica del recorrido In-orden, mostrando la visita a la rama izquierda, luego la raíz y finalmente la rama derecha.

Código de ejemplo en pseudocódigo para una función recursiva que realiza un recorrido In-orden en un árbol.

Búsqueda en Amplitud (BFS - Breadth-First Search)

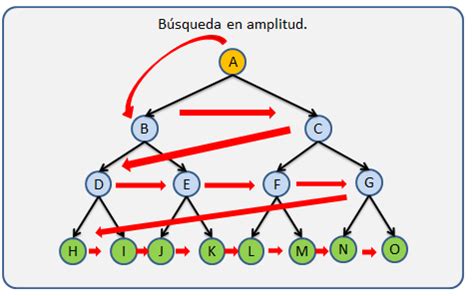

La búsqueda en amplitud, en contraste, explora el árbol nivel por nivel. Comienza por la raíz, luego visita todos sus hijos directos (de izquierda a derecha), después todos los nietos, y así sucesivamente.

Este tipo de búsqueda es intrínsecamente no recursiva y se implementa eficientemente utilizando una cola.

Pasos del Algoritmo BFS:

Se añade el nodo raíz a una cola de nodos pendientes de visita.
Mientras la cola no esté vacía:a. Se extrae el primer nodo de la cola.b. Se procesa este nodo (por ejemplo, se verifica si es el buscado).c. Si el nodo no es el buscado, se añaden todos sus hijos a la cola.
Si la cola se vacía y el nodo no ha sido encontrado, la búsqueda concluye sin éxito.

Diagrama que muestra cómo un nodo es buscado mediante la Búsqueda en Amplitud, nivel por nivel.

Código de ejemplo en pseudocódigo para una función que realiza un recorrido en Amplitud (BFS) en un árbol, utilizando una cola.

Los árboles son, sin duda, estructuras de datos fascinantes y potentes, con una aplicabilidad que trasciende las aulas académicas para integrarse profundamente en el tejido de la computación moderna. Su capacidad para modelar relaciones jerárquicas de manera eficiente los convierte en herramientas esenciales para resolver problemas complejos en una amplia gama de dominios.
