El tratamiento de aguas residuales en la industria del vino, y específicamente en las bodegas, presenta desafíos únicos debido a la naturaleza y variabilidad de los contaminantes generados. La gestión eficiente de estos efluentes no solo es una exigencia medioambiental, sino también una necesidad para la sostenibilidad y la optimización de los procesos productivos. En este contexto, las depuradoras de lodos activados han emergido como una solución tecnológica clave, adaptándose a las particularidades de las bodegas para garantizar un vertido de calidad y minimizar el impacto ecológico.
La Necesidad de la Depuración en el Sector Vitivinícola
Las bodegas, como parte del sector agroalimentario, se caracterizan por un consumo de agua considerable. Este consumo se distribuye a lo largo de casi todas las fases del proceso productivo, siendo las operaciones de limpieza posteriores a cada etapa de elaboración una de las principales fuentes de generación de aguas residuales. La composición de estos vertidos es compleja, destacando una elevada carga contaminante de origen orgánico, proveniente de la materia seca del mosto o del vino, así como de microorganismos. Adicionalmente, la presencia de residuos de productos fitosanitarios en la uva, a menudo resultado de un uso inadecuado de plaguicidas o del incumplimiento de los plazos de seguridad, añade otra capa de complejidad al tratamiento.
Un factor distintivo del tratamiento de aguas residuales en bodegas es la estacionalidad. La principal fuente de contaminación coincide con la época de vendimia y los meses subsiguientes, con procesos como el prensado y el desfangado generando vertidos particularmente contaminantes. En contraste, durante los meses de enero a mayo, los vertidos suelen ser de menor entidad. Esta variabilidad estacional exige sistemas de depuración robustos y flexibles, capaces de adaptarse a fluctuaciones significativas en el caudal y la carga contaminante.
Tecnologías Clave en la Depuración de Aguas Residuales de Bodegas
La eliminación de contaminantes en las aguas residuales de bodegas involucra una serie de etapas y tecnologías diseñadas para abordar las características específicas de estos efluentes.
Pretratamiento: Eliminación de Sólidos Gruesos

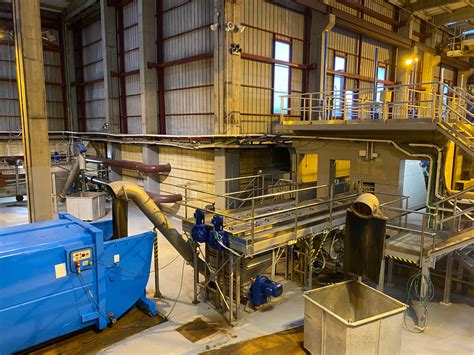

Antes de que las aguas residuales lleguen a los procesos biológicos, es fundamental una etapa de pretratamiento para eliminar los sólidos de mayor tamaño. El desbaste y tamizado de los efluentes se realiza mediante rejillas con aberturas de tamaño uniforme, que retienen los sólidos arrastrados por el agua residual. Esta primera barrera física es crucial para proteger los equipos posteriores y optimizar la eficiencia de los tratamientos subsiguientes.
Tratamientos Primarios: Separación por Densidad
La sedimentación es una técnica fundamental en el tratamiento de aguas residuales para separar los sólidos en suspensión. Mediante la decantación, las partículas más densas se depositan en el fondo del decantador, permitiendo la separación de una parte significativa de los sólidos. En algunos sistemas, este proceso se complementa con la floculación, una etapa que implica la agitación controlada del agua tras la adición de productos químicos. Esta agitación promueve el contacto entre las partículas finas en suspensión, facilitando su aglomeración en flóculos más grandes y pesados, lo que a su vez mejora la eficiencia de la sedimentación.
Tratamientos Secundarios: La Biología en Acción
Los tratamientos secundarios se centran en la reducción de la Demanda Bioquímica de Oxígeno (DBO), es decir, la cantidad de materia orgánica biodegradable presente en el agua. Dentro de esta categoría, el tratamiento por lodos activados es uno de los más extendidos y eficientes.
El Proceso de Lodos Activados

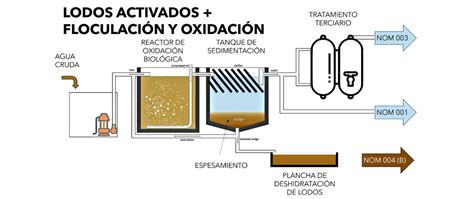

El tratamiento de aguas residuales por lodos activados se basa en el contacto de los efluentes vinícolas con un cultivo bacteriano controlado. Estas bacterias, que forman lo que se conoce como "lodos activados", se presentan en forma de copos y se mantienen en una balsa o reactor aireado. El proceso se inicia con la inyección de oxígeno, típicamente a través de difusores que generan finas burbujas de aire atmosférico. Las bacterias utilizan la materia orgánica del efluente como fuente de energía y carbono para su multiplicación, lo que resulta en la producción de nuevos lodos biológicos. El oxígeno actúa como aceptor final de electrones en este proceso metabólico.
Un aspecto clave del sistema de lodos activados es la recirculación de lodos. Una parte de los lodos biológicos sedimentados en el clarificador se devuelve al reactor de aireación. Esta recirculación es esencial para mantener una concentración adecuada de biomasa activa en el sistema, asegurando la eficiencia del tratamiento y la capacidad del cultivo bacteriano para degradar la materia orgánica.
La instalación eléctrica de estas depuradoras está diseñada para lograr una planta totalmente automatizada. Esto permite adecuar su funcionamiento a una serie de parámetros prestablecidos, optimizando el rendimiento y la respuesta del sistema ante las variaciones en las condiciones del efluente.
Variantes y Sistemas Relacionados
Existen diversas variantes y sistemas que comparten principios con los lodos activados o que representan alternativas tecnológicas:
Lagunaje o Lagunas Aireadas: Estas son balsas de mayor profundidad (1 a 4 metros) donde la oxigenación se lleva a cabo mediante unidades de aireación, como turbinas o difusores superficiales. La diferencia fundamental con los sistemas de lodos activados convencionales radica en que en las lagunas aireadas la recirculación de lodos no es una práctica estándar, aunque pueden existir variaciones.
Lechos Bacterianos: En este sistema, el agua residual se vierte sobre un lecho de material (grava, escorias o plástico moldeado). A medida que el agua percola a través del lecho, la materia orgánica es eliminada por la biopelícula que se forma sobre el material. El aire entra desde la parte inferior, permitiendo la aireación del sistema.
Humedales Artificiales: Estos sistemas recrean entornos de humedal con vegetación emergente (como espadañas o carrizos) y una profundidad de agua controlada. El agua residual se depura a través de procesos biológicos y físicos que ocurren en el sustrato y en la zona radicular de las plantas.
Escorrentía Superficial sobre Cubierta Vegetal: El agua residual se aplica por aspersión sobre una parcela con vegetación, generalmente leguminosas. La materia orgánica es consumida por la zooglea que se desarrolla sobre la vegetación, y el agua se filtra a través de una capa de suelo permeable.
Tecnologías Avanzadas para Casos Particulares
Para bodegas con requerimientos muy específicos o con efluentes de difícil tratamiento, se emplean tecnologías más avanzadas:
Reactores Biológicos de Membrana (MBR): La colaboración con el personal técnico de la bodega permite diseñar sistemas de tratamiento que combinan un reactor biológico con un sistema de filtración por membranas. Esta tecnología ofrece una alta calidad del agua tratada, permitiendo incluso su reutilización en ciertos procesos. Un ejemplo de esta solución es la implementación de un MBR combinado con un "filtro verde".
Depuradoras para Bodegas Herederos del Marqués de Riscal: En casos como el de Herederos del Marqués de Riscal, se diseñan depuradoras específicas para caudales y cargas contaminantes determinadas. Por ejemplo, una depuradora para un caudal de 90 m³/día y 6.000 Hab-Eq.
Integración Paisajista y Ejecución "Llave en Mano": En proyectos como el de Bodegas Inurrieta en Falces (DO Navarra), la integración paisajista de la depuradora dentro de la finca es un factor determinante en el diseño. La ejecución "llave en mano" de estas instalaciones, donde la empresa constructora se encarga de todo el proceso desde el diseño hasta la puesta en marcha, garantiza una solución integral y adaptada a las necesidades del cliente.
¿Qué son lodos activados?
Casos de Implementación y Ampliación
La evolución tecnológica y la necesidad de adaptar las infraestructuras existentes a las normativas y demandas actuales han llevado a la ejecución de importantes proyectos de ampliación y modernización de depuradoras en bodegas.
Un ejemplo destacado es la ampliación de la Estación Depuradora de Aguas Residuales (EDAR) existente en Bodegas Unió Cellers del Noya S.A.U. (U.C.S.A.), ejecutada por Hideco a lo largo de 2019. Uno de los retos principales de este proyecto fue la integración de la antigua instalación a la nueva EDAR para conformar un único sistema depurativo coherente y eficiente. Durante la ejecución de la obra, se mantuvo el tratamiento continuo de los vertidos generados en la bodega, una exigencia que se planificó en dos etapas para evitar la interrupción de la producción.
La nueva depuradora de Bodegas Unió Cellers del Noya es capaz de tratar la carga contaminante equivalente a una población de 16.800 habitantes-equivalente (hab-eq). Además, se consiguió un elevado rendimiento del proceso depurativo, permitiendo verter aguas con una Demanda Química de Oxígeno (DQO) inferior a 50 mgO2/l, un parámetro de calidad del agua muy restrictivo.
Una peculiaridad de esta instalación es la inclusión de un depósito de almacenamiento de agua bruta construido en acero inoxidable. Este depósito cumple una función crucial de regulación del vertido, evitando caudales punta excesivos que podrían sobrecargar el sistema de depuración. La instalación eléctrica de la EDAR está diseñada para lograr una planta totalmente automatizada, capaz de ajustar su funcionamiento según parámetros prestablecidos, optimizando así la eficiencia y la respuesta del sistema.
En otro caso, la bodega actualmente posee una depuradora de aireación prolongada con recirculación de fangos. Este sistema de tratamiento biológico se basa en la oxidación de la materia orgánica mediante la inyección de finas burbujas de aire atmosférico a través de difusores. Los efluentes, tras una decantación o pretratamiento, llegan a la zona de aireación, donde la flora bacteriana se oxigena durante un tiempo programado. Posteriormente, el efluente pasa por un clarificador donde los fangos decantan. Las cubas de este sistema suelen estar ubicadas bajo tierra, con una excavación previa y una base de hormigón nivelada. El dimensionamiento de estas instalaciones se realiza teniendo en cuenta los periodos de máxima contaminación, como la época de vendimia y prensas. La aireación con micro-burbujas es fundamental para evitar la anaerobiosis, que podría generar malos olores y el riesgo de fermentaciones indeseadas.
La fase de decantación posterior al tratamiento biológico es clave, seguida de un pozo de fangos desde donde los fangos decantados son recirculados a la cabeza del sistema o extraídos puntualmente. Las aguas residuales, ya sin materias sólidas, pasan a una balsa con un aireador para homogeneizar y evitar la anaerobiosis, y una sonda de pH. Esta sonda monitoriza la acidez del agua, permitiendo la adición controlada de ácido clorhídrico o hidróxido de sodio para mantener el pH en un rango óptimo (entre 7 y 9). Posteriormente, las aguas residuales entran en un segundo tratamiento biológico, un reactor con aireadores que promueven la multiplicación de microorganismos y la correcta ejecución del proceso aerobio.
Soluciones de Filtración y Limpieza
Las depuradoras para vino, en general, inspiran soluciones técnicas orientadas a optimizar la limpieza del proceso. Estos enfoques combinan la selección de módulos de filtración adecuados, el control preciso del caudal y sistemas de limpieza automática para minimizar las pérdidas de producto y reducir los tiempos de parada. Las soluciones se adaptan a distintas capacidades y condiciones de mosto y vino, asegurando el mantenimiento de la higiene y la trazabilidad en cada etapa del proceso. Se prioriza la compatibilidad con instalaciones existentes y la facilidad de mantenimiento, con componentes diseñados para simplificar la inspección y la limpieza.
Consideraciones sobre la Implementación y el Diseño
La construcción de una depuradora para bodegas implica una serie de consideraciones técnicas y logísticas:
Ubicación y Diseño: Las cubas o reactores de la depuradora a menudo se colocan bajo tierra. Esto requiere una excavación cuidadosa y la preparación de una base de hormigón nivelada. El llenado simultáneo de las cubas con agua y el relleno de la excavación es una práctica común para garantizar la estabilidad de la estructura.
Dimensionamiento: El dimensionamiento de la depuradora se realiza en función de los periodos de máxima contaminación, como la época de vendimia y prensas. Esto asegura que el sistema pueda manejar los picos de carga sin comprometer su eficacia.
Control de Olores y Anaerobiosis: La aireación con sistemas de micro-burbujas es crucial para evitar la anaerobiosis del medio. La falta de oxígeno puede conducir al desarrollo de malos olores y a la fermentación no deseada, con la consiguiente producción de levaduras.
Automatización y Control: El diseño de la instalación eléctrica para lograr una planta totalmente automatizada es una tendencia creciente. Esto permite un control preciso de los procesos, la adaptación a parámetros prestablecidos y la optimización del rendimiento general de la depuradora.
La visita a varias bodegas para observar in situ los tratamientos realizados ha sido una estrategia fundamental para comprender la diversidad de enfoques y la adaptación de las tecnologías a las realidades específicas de cada instalación.
