La correcta filtración del agua es esencial para mantener una piscina limpia, segura y agradable para el baño. Los filtros de depuradora son el corazón de este sistema, y como cualquier componente mecánico, están sujetos a desgaste y requieren mantenimiento. Comprender el "despiece" de un filtro de agua de depuradora, es decir, conocer sus componentes y cómo funcionan, es fundamental para identificar y reemplazar piezas defectuosas, asegurando así la longevidad y eficiencia del equipo. Esta guía se adentra en los diversos recambios disponibles para filtros de piscina, centrándose en marcas líderes como AstralPool y Hayward, y explorando la complejidad de sus componentes internos y externos.
Componentes Clave y Sus Funciones
Un filtro de depuradora de piscina, independientemente de su marca o modelo, se compone de una serie de elementos interconectados que trabajan en conjunto para eliminar las impurezas del agua. El despiece de estos filtros revela la intrincada ingeniería detrás de su funcionamiento.
El Cuerpo del Filtro y sus Elementos Estructurales
El cuerpo del filtro, generalmente fabricado en materiales resistentes como polipropileno o fibra de vidrio, alberga el medio filtrante. Dentro de este cuerpo encontramos una serie de componentes vitales:

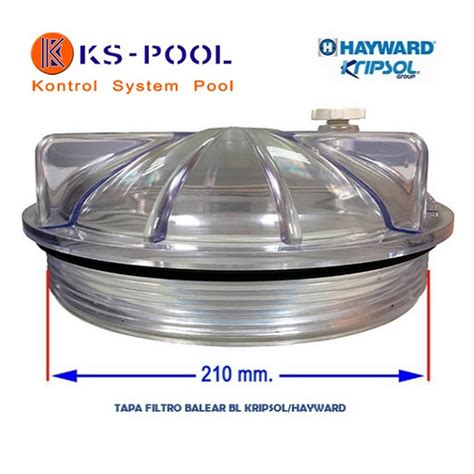

- Tapa del Filtro: Es la parte superior del filtro, que permite el acceso al interior para el mantenimiento o la sustitución del medio filtrante. Existen diferentes tipos de tapas, como las tapas rápidas, las tapas con rosca o las tapas sujetas con abrazaderas o zunchos. Los recambios de tapa son cruciales, ya que una tapa defectuosa puede comprometer la estanqueidad del filtro. Por ejemplo, el recambio de la tapa filtro Berlín 4404070102 AstralPool o la tapa filtro Hayward Pro Series son ejemplos de componentes que requieren reemplazo periódico. La tapa del filtro Poltank Astralpool, diseñada en termoplástico de alta resistencia, es otro componente que puede necesitar sustitución.
Abrazadera o Zuncho: En algunos modelos, como el filtro Millennium AstralPool en su versión actual, la tapa se asegura mediante un zuncho que actúa como una brida, fijando la tapa al cuerpo del filtro y garantizando su estanqueidad. La abrazadera filtro Kit de filtración Poolstyle es un ejemplo de esta pieza de fijación.
Juntas: Las juntas son elementos de sellado esenciales que evitan fugas de agua. Se encuentran en diversas partes del filtro, como la tapa, la válvula selectora o el purgador de aire. Recambios como la junta tapa filtro Aster AstralPool, la junta tapa Filtro Berlín Lateral Astralpool, o la junta tórica para Filtro Aster Astralpool son fundamentales para mantener la estanqueidad del sistema. La junta del purgador de aire para filtro Hayward Pro Series es otro ejemplo de un pequeño pero vital componente de sellado.
Pie del Filtro: Es la base sobre la que se asienta el filtro. Modelos como el filtro Aster lateral Ø500 Astralpool o el filtro Aster Top Astralpool disponen de recambios específicos para el pie, asegurando la estabilidad del conjunto.
El Sistema de Distribución y Recolección del Agua
Una vez que el agua ha pasado a través del medio filtrante, necesita ser recogida y devuelta a la piscina. Aquí entran en juego los colectores y brazos.

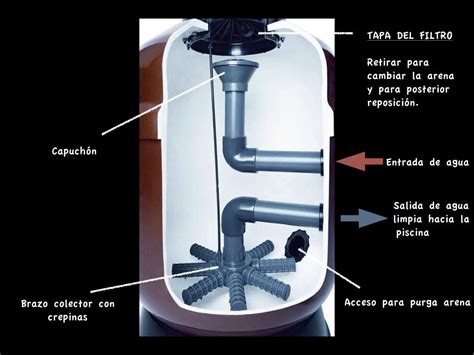

- Colector y Brazos Colectores: Estos componentes distribuyen el agua de manera uniforme sobre el medio filtrante durante la filtración y recogen el agua filtrada. En el ciclo de lavado del filtro, el colector ayuda a levantar el lecho filtrante para una limpieza eficiente. El recambio original de brazo colector de 1" y 265 mm de largo para filtros de la marca AstralPool (referencia 4404290109) es un componente común. Existen diferentes longitudes y configuraciones de brazos colectores, adaptados a los distintos diámetros de filtro, como los brazos colectores de 1" y 175 mm o 225 mm de largo para filtros AstralPool. El conjunto colector para filtro AstralPool Aster Top, disponible en varios diámetros (Ø450, Ø500, Ø550, Ø600, Ø650, Ø750, Ø900), demuestra la variedad de estos componentes. Los filtros Zodiac Boreal también utilizan codos de enlace de colector para diferentes diámetros de filtro.
Crepina: La crepina, a menudo integrada en el sistema de recolección, actúa como un tamiz para evitar que el medio filtrante escape del filtro, especialmente durante el vaciado. La crepina purga ⅜" filtro Berlín AstralPool y la crepina de purga para filtro Zodiac Boreal son ejemplos de estos recambios.
Difusor: El difusor asegura una distribución uniforme del agua sobre el lecho filtrante, optimizando el proceso de filtración y evitando la canalización del agua. El cono difusor Ø50 y Ø63 para filtros Astralpool, o el difusor Boreal para filtro Zodiac Boreal, son piezas de recambio específicas.
La Válvula Selectora: El Centro de Control
La válvula selectora es el componente que permite al usuario controlar las diferentes funciones del filtro: filtración, vaciado, lavado, enjuague, recirculación y cerrado.

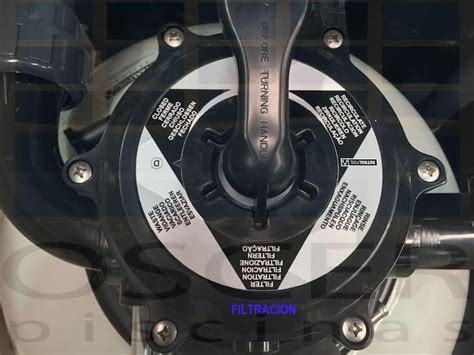

- Válvulas Selectoras: Estas válvulas son cruciales para el mantenimiento del filtro y la calidad del agua. Existen diferentes tipos, como las válvulas laterales y las válvulas superiores (top). La válvula selectora 1 1/2" para filtro Top Astralpool (referencia 31993) con sus 6 funciones es un ejemplo común. Las válvulas Hayward, como la Válvula Lateral de Filtro Hayward SP0719SE o la Válvula Selectora Top Hayward SP0714TE, también ofrecen estas funciones. Los filtros Zodiac Boreal utilizan un kit de válvula 6 vías de 1 ½" y 2". La junta de estrella de la válvula selectora antigua AstralPool de 1½" (referencia 00600R0102) es un recambio específico para modelos más antiguos.
Instrumentación y Purgas: Monitoreo y Mantenimiento
Para asegurar un funcionamiento óptimo y detectar problemas a tiempo, los filtros incorporan manómetros y sistemas de purga.

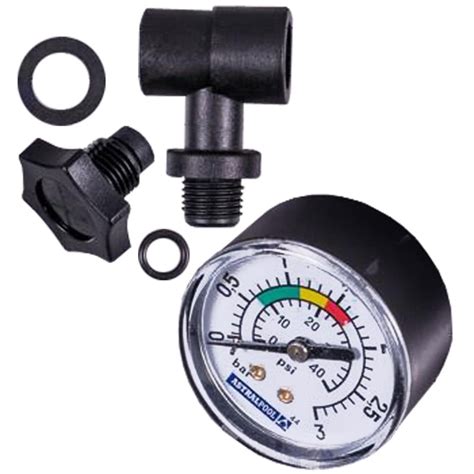

Manómetros: Estos instrumentos miden la presión dentro del filtro. Un aumento de presión indica que el filtro está saturado y necesita ser limpiado. Recambios como el Manómetro 1/8' Completo Filtro Aster Lateral Astralpool (referencia 4404020041), el manómetro 1/8" 3 KG./C " Filtro Aster Lateral Astralpool (referencia 4404010103), o el manómetro de filtro Hayward ECX271261 son esenciales. El panel de Manómetros Astralpool para Filtros de Piscina, con dos manómetros para medir la presión de entrada y salida, es una solución para filtros de mayores dimensiones. Existen manómetros con diferentes rangos de presión, como el anómetro 0-3 bar para Filtro Zodiac Boreal.
Purgas de Aire y Tapones de Vaciado: Los purgadores de aire permiten liberar el aire acumulado en el filtro, lo que puede afectar la eficiencia de la filtración. Los tapones de vaciado facilitan el drenaje completo del agua del filtro para su mantenimiento. Recambios como el kit tapón de vaciado Filtro Zodiac Boreal, el tapón purga y junta Filtro Aster Astralpool, o el tornillo de purga de aire para filtro Hayward Pro Series son ejemplos de estos componentes. El purga aire Filtro Aster Astralpool y el tubo de purga de aire para filtro Zodiac Boreal son otros elementos relacionados. La crepina de vaciado ⅜" filtro AstralPool Berlin también está relacionada con la evacuación del agua.
Otros Componentes y Recambios Específicos
Además de los componentes principales, existen otros recambios que pueden ser necesarios para el mantenimiento de un filtro de depuradora:
Pasamuros: Estos elementos permiten el paso de tuberías a través del cuerpo del filtro o de la estructura de la piscina. El kit pasamuros 1 1/2' (Ø 400, Ø 520 & Ø 640) y el kit pasamuros 2' (Ø 760, Ø 900) para Filtro Zodiac Boreal son ejemplos de estos recambios.
Enlaces: Son conectores que permiten unir diferentes partes del sistema de filtración, como la válvula selectora al filtro. El kit de enlaces para la conexión del filtro Aster Top 36606-0100 de los compactos Ramses AstralPool (referencia 40794-1111) es un ejemplo.
Cartuchos Filtrantes: Aunque este artículo se centra en filtros de arena y diatomeas, es importante mencionar que existen filtros de cartucho, como el filtro Zodiac CS 100, que utilizan cartuchos reemplazables como medio filtrante. El recambio original cartucho filtro Zodiac CS 100 es un ejemplo.
Prefiltros: Dispositivos como el prefiltro centrífugo Multicyclone de Waterco complementan la filtración principal, ahorrando agua y reduciendo la frecuencia de los lavados del filtro principal.
La Importancia de Utilizar Recambios Originales y la Compatibilidad
La elección de recambios originales para los filtros de depuradora es crucial por varias razones. En primer lugar, garantiza la compatibilidad perfecta con el modelo de filtro, asegurando un ajuste preciso y un funcionamiento óptimo. Por ejemplo, se especifica que ciertos recambios son "100% original Astralpool", lo que subraya la importancia de la autenticidad.
La utilización de recambios no originales puede llevar a problemas de ajuste, fugas, un rendimiento de filtración deficiente e incluso daños en el equipo. Además, los recambios originales suelen estar fabricados con materiales de mayor calidad y pasan por rigurosos controles de calidad, lo que se traduce en una mayor durabilidad y fiabilidad.
A la hora de adquirir un recambio, es fundamental verificar la referencia del producto y asegurarse de que es compatible con el modelo específico de su filtro. Las descripciones de los productos suelen incluir información detallada sobre los modelos de filtro compatibles. Por ejemplo, la válvula selectora Classic Lateral Astralpool está disponible en 1½" y 2", y es importante elegir la medida correcta. En caso de duda, siempre es recomendable ponerse en contacto con el proveedor o un técnico especializado.
Ciclos de Producto y Evolución de los Filtros
Los fabricantes de filtros de piscina, como AstralPool y Hayward, lanzan al mercado diferentes modelos y versiones de sus productos a lo largo del tiempo. Comprender el "ciclo de producto" de un filtro específico puede ser útil para identificar los recambios correctos. Por ejemplo, el filtro Millennium AstralPool ha evolucionado, pasando de un cierre de tapa con tuerca roscada a un sistema con zuncho. De manera similar, el filtro Vesubio Volcano AstralPool cambió de nombre a Vesubio pero mantuvo las mismas medidas y repuestos.
Algunos modelos, como el filtro Corona AstralPool, pueden estar descatalogados, pero siguen funcionando en muchas piscinas, lo que hace que la disponibilidad de sus recambios originales sea aún más valiosa. La información sobre el año de lanzamiento y las características de cada modelo ayuda a los usuarios a navegar por la oferta de recambios.
El Papel de la Tienda Online y el Soporte al Cliente
Las tiendas online especializadas en recambios para filtros de piscina juegan un papel fundamental al ofrecer un catálogo amplio y detallado de componentes. Facilitan la búsqueda de piezas específicas mediante referencias, descripciones y, en muchos casos, despieces gráficos de los filtros.
La información proporcionada en estas plataformas, como las descripciones de los productos, las referencias de los fabricantes y las indicaciones de compatibilidad, es vital. Además, muchas tiendas ofrecen soporte al cliente para ayudar a identificar el recambio correcto, especialmente cuando el usuario tiene dudas. La frase "Si tienes dudas sobre si es este el recambio o repuesto que necesitas para tu depuradora, ponte en contacto con nosotros" es un claro indicativo de este servicio.
Te enseño a calcular el filtro y bomba para tu PISCINA
Mantenimiento Preventivo y Diagnóstico de Fallos
El conocimiento del despiece de un filtro no solo sirve para reemplazar piezas rotas, sino también para realizar un mantenimiento preventivo. La inspección regular de juntas, la limpieza de colectores y brazos, y la monitorización de la presión a través del manómetro son acciones que pueden prevenir averías mayores.
Por ejemplo, un manómetro cuya aguja ya no se mueve o una válvula selectora estropeada que pierde agua son problemas comunes que requieren la sustitución de componentes. Los colectores rotos pueden causar la pérdida de arena en la piscina, un problema que se soluciona reemplazando el colector afectado.
La comprensión de cómo funcionan estos componentes y cómo interactúan entre sí permite diagnosticar fallos de manera más eficiente. Saber que una fuga en la parte superior del filtro podría deberse a una junta de tapa deteriorada o que una disminución en la eficiencia de filtración podría ser causada por un brazo colector obstruido o roto, agiliza el proceso de reparación.
Innovación en Filtración: El Filtro NanoFiber
Si bien la mayoría de los recambios se centran en sistemas de filtración tradicionales, la industria de la filtración de piscinas también avanza hacia nuevas tecnologías. El Filtro NanoFiber, con sus nanofibras innovadoras y función autolimpiable, representa un paso hacia la eficiencia y la sostenibilidad en la filtración de piscinas. Aunque no se detallan recambios específicos para este tipo de tecnología en la información proporcionada, su mención subraya la evolución continua del sector.
En resumen, el despiece de un filtro de agua de depuradora revela un conjunto complejo de componentes diseñados para mantener la calidad del agua de nuestra piscina. La disponibilidad de recambios originales y la comprensión de su función son esenciales para el mantenimiento efectivo de estos sistemas, asegurando así años de disfrute de una piscina cristalina.
