La construcción y la ingeniería civil se enfrentan constantemente al desafío de gestionar el agua subterránea y residual, especialmente en proyectos de excavación y saneamiento. Los pozos filtrantes, también conocidos como pozos de drenaje o de absorción, son una solución fundamental en este ámbito, permitiendo el control del nivel freático y la infiltración segura de aguas tratadas. Este artículo explora en detalle el diseño, las técnicas de construcción, las aplicaciones y las consideraciones esenciales para la implementación efectiva de pozos filtrantes.
Fundamentos y Principios de los Pozos Filtrantes

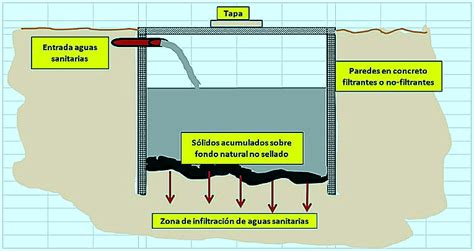

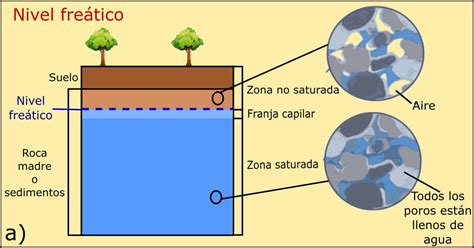

Los pozos filtrantes son estructuras diseñadas para facilitar la infiltración controlada del agua en el subsuelo. Su función principal es actuar como un sistema de drenaje, recogiendo aguas pluviales o, más comúnmente, efluentes de tratamientos primarios de aguas residuales, y permitiendo que se filtren a través de capas de material permeable. Este proceso no solo ayuda a gestionar el agua de manera ecológica y sostenible, sino que también permite que el suelo actúe como un medio filtrante natural.
En el contexto de la gestión de aguas residuales, los pozos filtrantes se sitúan después de etapas de pretratamiento como el desbaste (eliminación de sólidos gruesos mediante rejillas y tamices) y el tratamiento primario en fosas sépticas o tanques Imhoff. Estos últimos separan físicamente y biológicamente los sólidos, permitiendo la sedimentación y la formación de escoria. El efluente resultante, tras estas etapas, se dirige al terreno para procesos adicionales de filtración y depuración, y aquí es donde los pozos filtrantes juegan un papel crucial.
El principio de funcionamiento se basa en la capacidad del suelo para absorber el agua. El pozo filtrante actúa como un punto de conexión entre el efluente tratado y el terreno circundante. El suelo, albergando microorganismos beneficiosos, contribuye a la descomposición de sustancias orgánicas presentes en el agua residual, mientras que la aireación sigue siendo un proceso significativo en esta etapa de tratamiento.
La Importancia de la Capa Filtrante
El término "pozo filtrante" deriva de la incorporación de una capa de material filtrante de granulometría adecuada. Esta capa es esencial para evitar el lavado de finos del terreno circundante hacia el interior del pozo, lo que podría colmatar el sistema y reducir su eficacia. Actualmente, existen tubos comerciales de plástico ranurado que integran un filtro prefabricado de arena adherida con resina en su exterior. Dentro de estos tubos se introduce una tubería de aspiración con una válvula de cierre inferior.
Cada uno de estos tubos de drenaje se conecta en la superficie a una tubería colectora que conduce a la bomba de aspiración. De este modo, se logra un descenso del nivel freático alrededor del pozo, alcanzando un equilibrio entre el caudal de agua extraído por las bombas y la cantidad de agua que se infiltra en el pozo debido a la permeabilidad del terreno.
Técnicas de Perforación para la Ejecución de Pozos
La elección de la técnica de perforación más adecuada para la ejecución de pozos filtrantes es un factor determinante para su éxito y eficiencia. Diversos métodos se emplean en la construcción y la minería, y su aplicación en la creación de pozos se basa en una serie de criterios:
- Características del terreno: La dureza, abrasividad y estabilidad del suelo influyen directamente en la selección de la herramienta y el método de perforación.
- Sistema de extracción de residuos: La forma en que se retiran los materiales excavados es crucial para mantener la estabilidad del pozo y la eficiencia del proceso.
- Posibilidad de extracción de testigos: En algunos casos, es necesario obtener muestras del subsuelo para análisis geotécnicos.
- Litología y limitaciones del método: Comprender las características litológicas del terreno y las limitaciones de cada método (diámetro y profundidad) es fundamental.
A continuación, se describen algunas de las técnicas de perforación más relevantes:
Perforación con Inyección
Este sistema implica hincar una tubería de revestimiento mientras se inyecta agua a presión a través de una segunda tubería interior. Es la técnica utilizada en las lanzas de drenaje (wellpoint).
Perforación Rotativa con Balde o Cazo (Bucket Auger Boring)
Se utiliza un cazo cilíndrico para perforar hasta una profundidad máxima de unos 30 metros, siendo eficaz en terrenos sedimentarios no consolidados o poco cementados.

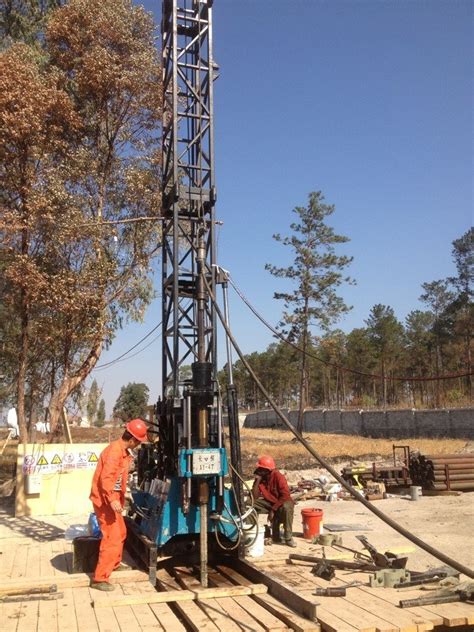

Perforación a Rotación
El arranque de las partículas del suelo se realiza mediante el giro de una herramienta de corte impulsada por un varillaje. Se emplean fluidos de perforación para extraer el residuo generado por la herramienta de corte (tricono o trialeta) en la punta de la sarta de perforación.
- Circulación Directa: El fluido de perforación circula por el interior del varillaje y retorna a la superficie por el espacio anular entre el varillaje y la pared del pozo. Esta técnica es efectiva para diámetros de hasta 450 mm.
- Circulación Inversa: El fluido entra por el espacio anular y asciende por el interior del varillaje. Este método se utiliza para diámetros de 600 mm o mayores. Las técnicas de rotación, en general, no suelen ser la opción más económica para la ejecución de pozos de control de aguas subterráneas debido a su coste.
Perforación a Percusión con Cable
Se basa en el golpeteo repetido de una pesada herramienta de corte (trépano) que se eleva y cae por gravedad. Aunque es más lenta que otros métodos, sus diámetros de perforación habituales (400 a 700 mm) son una ventaja en una amplia variedad de suelos. No requiere lodos de perforación para la estabilización de suelos granulares, utilizando tubos de contención si es necesario. Se emplea principalmente en rocas compactas, friables y de dureza media, así como en formaciones fisuradas donde las pérdidas de lodos serían excesivas. No se suele utilizar para pozos de drenaje, a menos que se reutilice un sondeo previo de ensayo de bombeo que requiera mayores diámetros.
Perforación a Rotopercusión
Combina la rotación con la percusión, siendo eficaz en rocas duras y semiduras. Utiliza un martillo de fondo accionado por aire comprimido, que transmite energía al fondo del barreno a través de una boca o bit. El aire ascendente arrastra el detritus y lubrica la perforación. Se puede emplear espumante y agua para mejorar la limpieza.
Perforación con Recubrimiento (Dúplex o Dual)
Consiste en la entubación del taladro simultáneamente al avance de la perforación. Se basa en principios de perforación rotativa en circulación directa, pero utilizando aire o agua como fluido de perforación. Los métodos OD (Overburden Drilling) y ODEX son los más extendidos. Esta técnica es rentable hasta 300 mm de diámetro y 50 m de profundidad, adecuada para tuberías de 225 mm y bombas sumergibles de alta capacidad. Para pozos de menor capacidad, se ha observado que perforaciones de 250 mm de diámetro son suficientes.
Perforación Sónica
Una tecnología reciente que combina presión descendente con impactos vibratorios de alta frecuencia. Utiliza doble tubería y no requiere fluidos de perforación, siendo una técnica poco invasiva. Su avance es rápido, pero los diámetros actuales (limitados a 120 mm) la hacen menos competitiva para pozos de drenaje de gran tamaño.
Diseño y Dimensionamiento de Pozos Filtrantes
El diseño y dimensionamiento de un pozo filtrante implican consideraciones hidrogeológicas, geotécnicas y de ingeniería. La profundidad del pozo no está teóricamente limitada, ya que se puede proporcionar la presión necesaria para elevar el agua a la superficie. Sin embargo, es común dejar un margen de perforación en material permeable por debajo del nivel freático mínimo deseado.
Características Clave para el Diseño
- Permeabilidad del Terreno: Los pozos filtrantes son especialmente útiles en terrenos con alta permeabilidad y donde se requieren grandes rebajamientos del nivel freático (conductividad hidráulica k > 10⁻⁵ m/s). En terrenos muy permeables, como gravas, la depresión del nivel freático es más plana, permitiendo una mayor separación entre pozos. En arenas limosas, menos permeables, las depresiones son más pronunciadas y la separación debe ser menor.
- Profundidad del Acuífero: Con acuíferos de gran potencia bajo la cota de máxima excavación y sin barreras impermeables al flujo horizontal, las perforaciones deben alcanzar entre 1.5 y 2 veces la profundidad de la excavación.
- Diámetro del Pozo: Existe una tendencia a reducir el diámetro del pozo para disminuir su coste de ejecución. Los pozos de baja capacidad (low capacity wells) pueden ser más eficaces en ciertas aplicaciones. Se recomienda estandarizar los diámetros de perforación a 250 mm (para tuberías de 140 mm) o 300 mm (para tuberías de 225 mm), ya que diámetros mayores requieren equipos de perforación de mayor tonelaje.
- Material Filtrante: El relleno del espacio anular entre el revestimiento y las paredes del pozo se realiza con un filtro de arena y grava con la granulometría adecuada. Este material protege el tubo ranurado y evita el lavado de finos.
- Tuberías: Se suelen emplear tuberías de PVC con una resistencia a la presión de 8 a 10 atmósferas para evitar el colapso durante la colocación del empaque, desarrollo o bombeo. Las tuberías metálicas son menos comunes debido a su mayor coste.
- Disposición de los Pozos: Los pozos se disponen en batería, con una separación entre ellos que garantice el rebajamiento del nivel freático necesario para mantener la excavación seca. Esta separación dependerá de la permeabilidad del terreno y de la profundidad a la que se encuentre una capa impermeable.

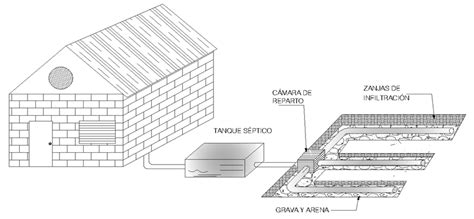

Diseño de Zanjas Filtrantes (Aplicación al Terreno)
En el contexto del tratamiento de aguas residuales a pequeña escala, las zanjas filtrantes son una solución común. Su diseño se basa en la Tasa de Infiltración del terreno, que es el parámetro clave para su dimensionamiento. Se descartan terrenos excesivamente permeables o impermeables. El nivel freático, determinado en época de lluvias, es otro parámetro vital para evitar la contaminación de aguas subterráneas.
Ensayos para la Determinación de la Tasa de Infiltración:
Se realiza un orificio en el terreno, y se procede a llenar con agua para medir la velocidad de descenso de la lámina de agua durante un período determinado. La diferencia de lecturas de nivel al final del último período de 30 minutos ensayado define la Tasa de Infiltración (cm/min).
Cálculo de la Superficie de la Zanja:
Una vez determinada la Tasa de Aplicación (derivada de la Tasa de Infiltración), se calcula el caudal diario de aguas residuales a tratar (Q = N * f, donde N es el número de personas y f la dotación de agua residual por persona). La superficie del fondo de la zanja (S) se determina mediante la expresión: S = Q / TA, donde TA es la Tasa de Aplicación (l/m²/d). Para un cálculo conservador, solo se considera la infiltración por el fondo.
La longitud (L) de la zanja se calcula para una anchura dada (ej. 0.6 m): L = S / anchura. Si la longitud calculada supera los 20 m, se construyen varias zanjas de menor longitud.
Recomendaciones de Construcción para Zanjas Filtrantes:
- Profundidad: 0.6 m.
- Separación al nivel freático: Mínimo 1.2 m.
- Anchura: 0.6 m.
- Separación entre zanjas: 1.8 m (eje a eje).
- Número mínimo de zanjas: Dos.
- Tuberías de drenaje: Diámetro de 4”, perforadas con dos líneas paralelas de orificios de ¼ de pulgada cada 20 cm.
- Capa de grava: Tamaño 20-32 mm, con un espesor de 5 cm por encima de la tubería y 15 cm por debajo (o 30 cm si hay árboles cercanos).
- Capa de tierra vegetal: Aproximadamente 30 cm por encima de la grava.
- Material barrera (geotextil): Entre la tierra vegetal y la grava superior para prevenir la migración de finos.
Aplicaciones de los Pozos Filtrantes
Los pozos filtrantes tienen una amplia gama de aplicaciones, tanto en la construcción como en el saneamiento:
Control de Nivel Freático en Excavaciones
La aplicación más común en la construcción es la deprimir temporalmente el nivel freático para permitir la excavación de terrenos en seco. Esto es particularmente útil en:
- Excavaciones bajo el nivel freático: Permite realizar cimentaciones, sótanos o túneles sin la interferencia del agua subterránea. El nivel freático deprimido debe situarse entre 60 cm y 150 cm por debajo del fondo de la excavación.
- Terrenos con alta permeabilidad: Son especialmente adecuados para terrenos granulares y con alta permeabilidad, donde se requieren grandes rebajamientos del nivel freático.
- Estabilización de taludes: El descenso del nivel freático puede mejorar la estabilidad de los taludes de una excavación.
Tratamiento de Aguas Residuales
Los pozos filtrantes son una solución eficaz para la gestión y tratamiento de aguas residuales, especialmente en sistemas descentralizados o en zonas con restricciones de espacio.
- Aguas domésticas e industriales: Son altamente efectivos en el tratamiento de aguas residuales tanto domésticas como industriales, actuando como un sistema de infiltración y depuración natural.
- Aguas contaminadas con metales pesados: Se ha demostrado su eficacia en la depuración de aguas que contienen metales pesados.
- Sistemas descentralizados: Su diseño vertical y versatilidad los convierten en una opción valiosa para sistemas de tratamiento de aguas a nivel local o individual.
- Recarga de acuíferos: En algunos casos, el agua tratada y filtrada puede ser utilizada para la recarga de acuíferos.
Otras Aplicaciones
- Sondeos de reconocimiento: Las técnicas de perforación utilizadas para pozos filtrantes también se aplican en sondeos de reconocimiento del subsuelo.
- Ejecución de pilotes: Algunos métodos de perforación se emplean en la ejecución de pilotes de cimentación.
- Barrenado para explosivos: En minería y obras civiles, la perforación es esencial para la colocación de explosivos.
- Reutilización de sondeos: En ocasiones, un sondeo realizado para un ensayo de bombeo puede adaptarse para su uso como pozo de drenaje si se amplía su diámetro.
Consideraciones Adicionales y Desafíos
Aunque los pozos filtrantes son una solución robusta, existen consideraciones y desafíos a tener en cuenta:
- Coste: La ejecución de sistemas de drenaje profundo mediante pozos filtrantes puede tener un coste elevado, especialmente cuando se requieren grandes diámetros o profundidades.
- Colmatación: La acumulación de sedimentos y finos en el filtro o en las ranuras del tubo puede reducir la capacidad de infiltración y bombeo del pozo con el tiempo. Un diseño adecuado y el desarrollo del pozo son cruciales para minimizar este problema.
- Compatibilidad del suelo: No todos los tipos de suelo son adecuados para pozos filtrantes. Los suelos con baja permeabilidad pueden requerir diseños especiales o no ser aptos para este sistema.
- Mantenimiento: Los pozos filtrantes, especialmente aquellos utilizados para el tratamiento de aguas residuales, pueden requerir mantenimiento periódico para asegurar su funcionamiento óptimo.
- Impacto ambiental: Si bien son una solución ecológica, es fundamental asegurar que el diseño y la operación de los pozos filtrantes no comprometan la calidad del agua subterránea circundante.
En resumen, el diseño y la construcción de pozos filtrantes son procesos complejos que requieren un conocimiento profundo de las condiciones del subsuelo, las técnicas de perforación disponibles y los objetivos específicos del proyecto. Ya sea para el control del nivel freático en obras de construcción o para el tratamiento de aguas residuales, los pozos filtrantes representan una herramienta indispensable en la ingeniería moderna, permitiendo la gestión eficiente y sostenible del recurso hídrico.
