Los espesadores son componentes cruciales en los sistemas de tratamiento industrial de aguas y aguas residuales. Su función principal es aumentar la concentración de sólidos en lodos y suspensiones, logrando así una significativa reducción de su volumen. Esta optimización es especialmente vital en el tratamiento de lodos de depuradora, donde el incremento de la materia seca previa a procesos de deshidratación o secado posteriores mejora considerablemente la eficiencia y reduce costos.
Fundamentos Técnicos del Proceso de Espesamiento
El principio de funcionamiento de un espesador se basa fundamentalmente en la sedimentación por gravedad o, en algunos casos, en la flotación. En el caso de la sedimentación, las partículas sólidas, al ser más densas que el líquido, se hunden hacia el fondo del equipo. Por el contrario, en los procesos de flotación, se emplean burbujas de aire que se adhieren a las partículas sólidas, haciéndolas ascender a la superficie. Independientemente del método, el objetivo es permitir que el agua se separe de los lodos, aumentando así la concentración de sólidos secos (SD) en la masa resultante.
Los espesadores pueden aumentar significativamente la concentración de sustancia seca (SD) de los lodos al permitir que el agua sedimente y se separe de los lodos. El agua clara separada puede, en muchos casos, ser devuelta al ciclo del proceso o reutilizada tras un tratamiento mínimo, contribuyendo al ahorro de recursos naturales.
Tipos de Espesadores y sus Mecanismos
La diversidad de lodos y las necesidades específicas de cada planta de tratamiento han dado lugar al desarrollo de varios tipos de espesadores, cada uno con sus particularidades y aplicaciones más adecuadas:
Espesadores por Gravedad

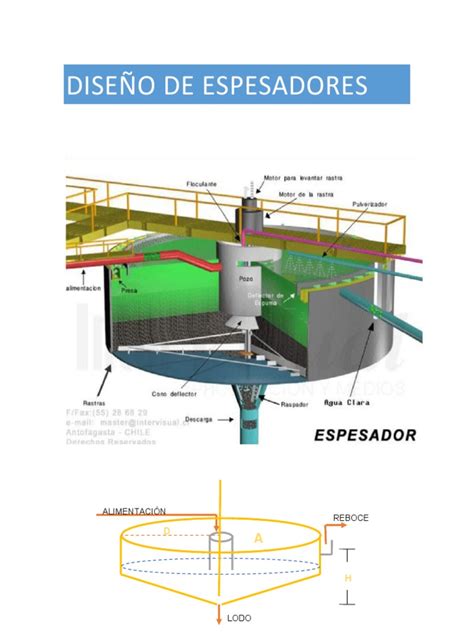

Estos espesadores son la opción más tradicional y se apoyan directamente en la fuerza de la gravedad para la separación. Típicamente, consisten en un gran recipiente cilíndrico donde los sólidos más pesados se depositan en el fondo, mientras que el agua, ya clarificada, es evacuada por la parte superior a través de un rebosadero. Son especialmente adecuados para lodos que presentan una alta concentración de sólidos y partículas de tamaño relativamente grande.
Los espesadores por gravedad son una pieza crítica para optimizar el rendimiento de sedimentación. En estos equipos, la alimentación de lodos se introduce en el tanque, y el tiempo de retención se ajusta en función del tipo y densidad de los sólidos, así como de la composición general de los lodos. La sedimentación ocurre de forma natural, con los sólidos hundiéndose al fondo. Los lodos decantados hacia el fondo son arrastrados por un sistema de rasquetas hacia el cono central, desde donde son evacuados. El agua clarificada, libre de la mayoría de los sólidos, rebosa por el vertedero a un canal de recogida para continuar con el siguiente proceso.
Un ejemplo de este tipo de tecnología son los espesadores de lodos ISP, utilizados para espesar los lodos provenientes de los tanques de sedimentación en plantas de tratamiento municipales e industriales.
Dentro de esta categoría, encontramos el Espesador de Cono Profundo, el cual es una pieza crítica para optimizar el rendimiento de sedimentación, asegurando una eficiente recolección de los sólidos en su parte inferior.
Espesadores por Flotación (DAF)

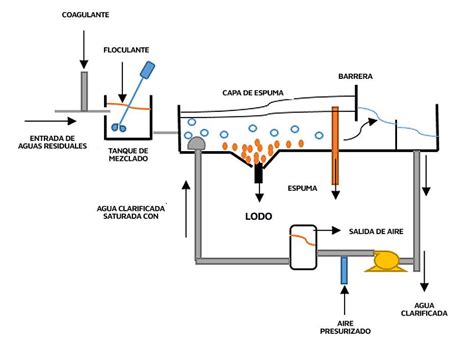

En contraste con la gravedad, los espesadores por flotación, como el Dissolved Air Flotation (DAF), emplean burbujas de aire finamente dispersas para elevar las partículas sólidas a la superficie. Esta técnica es particularmente efectiva para lodos que contienen partículas más finas o que poseen una densidad baja, dificultando su sedimentación natural. Las burbujas de aire se adhieren a las partículas, reduciendo su densidad aparente y provocando su ascenso rápido. Una vez en la superficie, los sólidos flotantes son recogidos por un sistema de rasquetas.
Los DAF son también muy eficientes como sistemas de separación fisicoquímica para lodos biológicos, ocupando aproximadamente cinco veces menos espacio que un decantador estático para el mismo caudal tratado. La superficie del equipo se dimensiona en función de parámetros como la carga de sólidos y la carga superficial (velocidad de ascenso). La carga de sólidos se expresa en kgSS/(m²·d) y la carga superficial en m³/(m²·h). Un sistema estático basado en placas inclinadas y un rascador se utiliza para deshidratar el lodo flotado.
El proceso DAF logra una alta concentración de sólidos suspendidos en el agua mediante la formación de microburbujas de aire, lo que reduce significativamente el volumen del lodo. La concentración obtenible en lodo espesado se sitúa en el orden del 4-6%, pudiendo alcanzar o superar el 8% en mezclas de lodo primario y lodo activado en exceso. El proceso DAF representa una opción efectiva para la concentración de lodos en plantas de tratamiento de aguas residuales, aunque es importante considerar sus costos en comparación con otros procesos. Requiere una inversión inicial para la compra e instalación del equipo, y los costos operativos incluyen la energía eléctrica para la generación de microburbujas mediante compresión y disolución de aire, así como la recirculación de lodos. El DAF ofrece una mayor velocidad de ascenso del lodo, lo que ahorra espacio en la planta.
Espesadores Mecánicos: De Cinta y de Tambor
Los espesadores de cinta por gravedad DEWA BTN son un sistema totalmente cerrado, diseñado para aumentar considerablemente la concentración de sólidos secos de los lodos de alimentación.
Los espesadores de tambor PowerDrum (PDR) para el espesamiento de lodos garantizan un espesamiento dinámico mediante la rotación continua de los lodos. Estos espesadores mecánicos utilizan cintas o discos giratorios para facilitar la separación del agua. Su diseño mecánico y su naturaleza compacta los hacen ideales para instalaciones con espacio limitado, encontrando un uso frecuente en las industrias papelera y alimentaria.
El espesador de filtro de banda puede ser usado en lugar de los tanques de espesamiento por gravedad convencionales para aumentar el contenido de sólidos secos de las pulpas.
Espesadores Centrífugos
Las centrifugadoras emplean la fuerza centrífuga para separar sólidos y agua. Son especialmente eficaces para partículas muy finas, ya que la alta velocidad de rotación acelera significativamente el proceso de separación.
Espesadores de Alta Densidad
El objetivo principal de un espesador de alta densidad es aumentar la densidad de una corriente de lodo. Esto se logra introduciendo los lodos en un tanque de sedimentación y permitiendo que los sólidos se asienten de manera controlada, a menudo con la ayuda de aditivos químicos o floculantes que promueven la aglomeración de partículas.

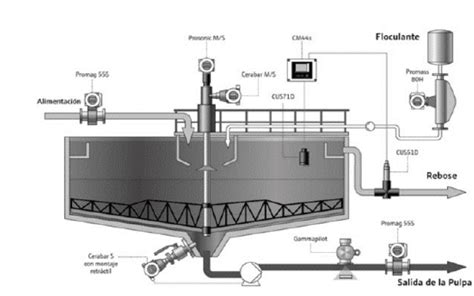

Espesadores Cerrados y Compactos
Los espesadores ESTRUAGUA se caracterizan por ser sistemas cerrados y compactos. Estos diseños buscan optimizar el espacio y garantizar un funcionamiento contenido, lo cual es beneficioso en entornos donde las restricciones de espacio son significativas o donde se requiere un control estricto sobre las emisiones.
Funcionamiento y Secuencia del Proceso de Espesamiento
Independientemente del tipo específico de espesador, la secuencia general del proceso de espesamiento suele seguir estos pasos:
- Alimentación de los Lodos: Los lodos a tratar se introducen en el espesador. La configuración del sistema de alimentación, a menudo mediante un cilindro central sumergido, tiene la función de estabilizar el flujo de entrada al tanque, evitando turbulencias y dirigiendo el fluido hacia abajo.
- Sedimentación o Flotación: Aquí es donde ocurre la separación principal. En los espesadores por gravedad, los sólidos se hunden. En los de flotación, ascienden. El tiempo de retención es un parámetro operativo clave que se ajusta según las características del lodo.
- Retirada de los Lodos Espesados: Los lodos concentrados, ya sea en el fondo (gravedad) o en la superficie (flotación), son recogidos por sistemas de rasquetas y transferidos a la siguiente etapa de tratamiento. La reducción del contenido de agua en esta fase incrementa la eficacia de los procesos posteriores.
- Drenaje del Agua Clara: El agua separada, ahora clarificada, se recoge en el rebosadero o a través de sistemas de drenaje y se descarga. Su destino posterior dependerá de los requisitos de la planta y del grado de pureza alcanzado.
Ámbitos de Uso y Aplicaciones de los Espesadores
La versatilidad de los espesadores los hace indispensables en una amplia gama de industrias, donde su función principal es la reducción del volumen de lodos, lo que a su vez disminuye los costos asociados a su manejo y eliminación.
Plantas de Tratamiento de Aguas Residuales Municipales e Industriales
Los espesadores son componentes esenciales para el tratamiento de lodos primarios y secundarios. Reducen el volumen de los lodos antes de su deshidratación o procesamiento en etapas posteriores, como en digestores. Los lodos primarios, provenientes de la decantación primaria, no han sufrido tratamiento biológico y son inestables y putrescibles. Los lodos secundarios (exceso de lodos) provienen de procesos biológicos como el lodo activado y son también orgánicos.
Industria del Papel y la Pasta de Papel
En esta industria se generan grandes volúmenes de aguas residuales que contienen fibras. El espesamiento es necesario para reducir los costos de eliminación y facilitar el procesamiento de los materiales residuales. El colador de gravedad autolimpiante BSW se utiliza para limpiar agua que contiene fibra y agua dulce.
Industria Alimentaria
El procesamiento de alimentos produce lodos con una elevada carga orgánica. Los espesadores preparan estos lodos para su posterior tratamiento, lo cual es crucial para minimizar los costos de transporte y eliminación.
Industria Química y Petroquímica
Aquí, los espesadores se utilizan para compactar aguas residuales cargadas de sólidos, permitiendo la separación y eliminación de sustancias tóxicas o de difícil degradación en forma de un lodo concentrado.
Minería y Tratamiento de Metales
Estos procesos generan lodos con alto contenido de sólidos y, a menudo, partículas abrasivas. Los espesadores son fundamentales para deshidratar y facilitar la eliminación de estos materiales.
Planta de Preparación de Mineral
En este contexto, los espesadores se emplean en la separación de concentrados de mineral y en procesos de lavado, siendo un componente clave en la gestión de las mezclas líquido/sólido.
Ventajas Técnicas del Espesamiento
La implementación de espesadores en los procesos de tratamiento de aguas residuales y aguas industriales ofrece beneficios técnicos y económicos significativos:
- Reducción de Costos mediante la Minimización del Volumen: Al disminuir drásticamente el volumen de lodos, se reducen considerablemente los costos asociados a su transporte y disposición final.
- Mejora de la Eficacia de las Fases de Tratamiento Posteriores: Un mayor contenido de sólidos en los lodos optimiza la eficiencia de los procesos de deshidratación y secado subsiguientes, ya que se maneja menos agua en estas etapas.
- Reutilización del Agua: En muchos casos, el agua clara separada puede ser reutilizada en el propio proceso o en otras aplicaciones tras un tratamiento mínimo, promoviendo la sostenibilidad.
- Gran Flexibilidad y Adaptabilidad: Los espesadores pueden diseñarse y configurarse en una variedad de tamaños y tecnologías para adaptarse a la composición específica del lodo y al contenido de sólidos deseado.
Retos y Requisitos en la Operación de Espesadores
A pesar de sus ventajas, la operación de los espesadores también presenta desafíos que deben ser gestionados adecuadamente:
- Susceptibilidad a la Obstrucción y la Sedimentación: Los espesadores por gravedad, en particular, pueden ser propensos a atascos si el contenido de sólidos es muy alto o si las partículas son grandes. La limpieza y el mantenimiento regular son esenciales para mantener su eficacia.
- Necesidades Energéticas de los Espesadores Mecánicos: Los espesadores mecánicos y las centrifugadoras, si bien son eficientes, consumen más energía que los espesadores por gravedad, lo que puede impactar los costos operativos.
- Adaptación a Diferentes Tipos de Lodos: Las propiedades únicas de cada tipo de lodo (abrasividad, toxicidad, tamaño de partícula, etc.) requieren una selección cuidadosa del tipo de espesador y un ajuste preciso de sus parámetros operativos. Los lodos con sustancias abrasivas o tóxicas pueden necesitar protección especial contra el desgaste y el uso de materiales más resistentes.
En resumen, los espesadores son un eslabón fundamental en la cadena de tratamiento de aguas residuales y aguas industriales. Su capacidad para aumentar la concentración de sólidos en los lodos no solo optimiza la eficacia de los procesos posteriores, sino que también genera importantes ahorros económicos y contribuye a una gestión más sostenible de los recursos hídricos y de los residuos generados. El espesador para incrementar la capacidad de otros equipos deshidratadores es un ejemplo claro de su rol estratégico, permitiendo procesar grandes volúmenes de lodo por día, por ejemplo, desde un 0,5% hasta un 7% de sólidos.
