Filtración Rápida de Agua de Lavado: Un Enfoque Detallado

La purificación del agua es un proceso fundamental en numerosas aplicaciones, desde el suministro de agua potable hasta procesos industriales y agrícolas. Dentro de las diversas tecnologías de filtración disponibles, la filtración rápida de arena se destaca como un método eficiente y ampliamente adoptado para la eliminación de partículas suspendidas. Este artículo profundiza en los principios, diseño, operación y aplicabilidad de la filtración rápida de agua de lavado, también conocida como filtración rápida de arena, proporcionando una visión exhaustiva de su funcionamiento y beneficios.

Entendiendo la Filtración Rápida de Arena

Los filtros retrolavables, también conocidos como filtros de arena rápidos, son componentes esenciales en la industria del tratamiento del agua. Su nombre deriva de su capacidad para purificar y renovar los medios filtrantes a través de un proceso de lavado a contracorriente. Estos filtros son particularmente valorados por su eficiencia y la conveniencia que ofrecen, especialmente en comparación con los filtros manuales. Los filtros automáticos de retrolavado, en particular, son muy buscados debido a su capacidad para autolimpiarse de forma instantánea una vez que se alcanza una presión diferencial predeterminada. Esta funcionalidad automática es una ventaja significativa para las plantas de tratamiento de agua, ya que contribuye al ahorro de costos y elimina la necesidad de medios externos para la limpieza de los elementos filtrantes.

La operación de los filtros automáticos de retrolavado se gestiona a través de paneles de control, que activan y supervisan el proceso de limpieza. Esto asegura que no haya interrupciones durante la operación continua del sistema de tratamiento de agua. Uno de los beneficios clave de la filtración multimedia, a menudo empleada en estos sistemas, es su idoneidad para tanques de presión cerrados. Este diseño minimiza los avances en la turbidez y previene el agrietamiento del lecho filtrante, eliminando la necesidad de exámenes visuales constantes.

Principios de Funcionamiento y Mecanismos de Filtración

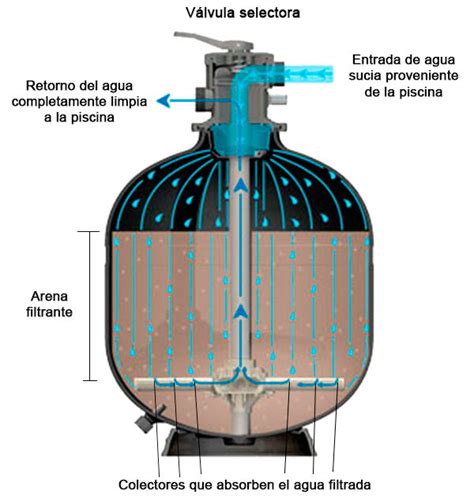

La filtración rápida de arena utiliza arena gruesa como medio principal para eliminar sólidos finos en suspensión del agua, incluso cuando esta presenta distintos niveles de turbidez. Un filtro rápido de arena típico consta de un tanque o depósito que contiene el medio filtrante, soportado por una capa de grava en la base. Incorpora un sistema de sumidero para recoger el agua filtrada e inyectar el agua de retrolavado, así como canaletas en la parte superior para recolectar el agua de lavado.

El proceso de eliminación de partículas en los filtros rápidos de arena se basa principalmente en mecanismos físicos. El más importante de estos es la adsorción, donde las partículas se adhieren a la superficie de los granos de arena. Sin embargo, la sedimentación y el filtrado directo también desempeñan roles importantes en la captura de contaminantes. A medida que el agua fluye a través de las capas de arena y grava, las partículas suspendidas quedan atrapadas. Las partículas más grandes se atascan entre los granos de arena (esfuerzo mecánico), mientras que las partículas más pequeñas se adhieren a la superficie de los granos de arena debido a las fuerzas de van der Waals (adsorción física).

A medida que el proceso de filtración avanza, la acumulación de partículas en el medio filtrante aumenta, lo que lleva a una mayor obstrucción y una disminución en el rendimiento. Para restaurar el rendimiento inicial del filtro, se requiere una limpieza del lecho filtrante, que se realiza mediante un proceso de retrolavado.

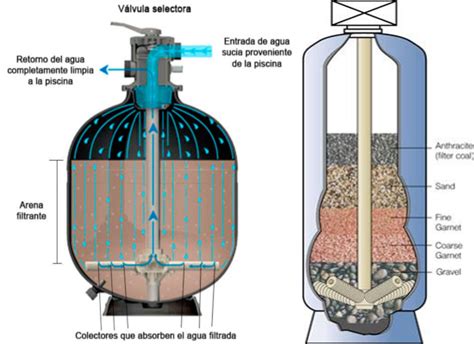

El Proceso de Retrolavado

El retrolavado es un componente esencial de la operación de los filtros rápidos de arena. Durante este proceso, el flujo de agua se invierte, haciendo que el agua tratada fluya hacia atrás a través del filtro. Esto suspende la arena y separa la materia sólida acumulada, que es arrastrada hacia el agua superficial. A menudo, se inyecta aire comprimido para mejorar la eficiencia de la limpieza. El retrolavado es un proceso relativamente rápido, que generalmente toma alrededor de 15 minutos por unidad de filtro.

Las velocidades de retrolavado son críticas y deben ser lo suficientemente altas para expandir el lecho filtrante y desalojar las partículas atrapadas, pero lo suficientemente bajas como para evitar que el material filtrante sea arrastrado fuera del filtro. Las velocidades típicas de retrolavado varían entre 12 y 90 m/hora, dependiendo del tamaño de la arena y la temperatura ambiente.

Consideraciones de Diseño y Aplicabilidad

La elección de utilizar filtros rápidos de arena puede depender de la calidad del agua cruda. Funcionan de manera óptima con aguas crudas que presentan una turbidez de hasta aproximadamente 25 NTU (Unidades Nefelométricas de Turbidez). Para aguas con turbidez mayor (hasta 100 NTU), la filtración rápida de arena puede combinarse con procesos de pretratamiento como un filtro de desbaste. Para aguas con turbidez superior a 100 NTU, se pueden emplear filtros de desbaste estándar o sistemas de sedimentación convencional.

Los filtros rápidos de arena son capaces de reducir la turbidez en al menos un 90%, con el objetivo de alcanzar una turbidez adecuada para los procesos de tratamiento posteriores, típicamente menos de 5 NTU para la cloración o alrededor de 10 NTU para la filtración lenta en arena. Además, pueden reducir la carga bacteriana entre un 60% y un 90%, y tener un impacto leve en la reducción del color, sabor y metales pesados. En el caso de aguas subterráneas con alto contenido de hierro y manganeso, estos filtros se utilizan comúnmente después de la aireación para filtrar los precipitados formados.

El medio filtrante más común es la arena, que debe tener un tamaño uniforme con un rango efectivo de 0.4 a 1.2 mm. En ocasiones, se añade una capa superior de material más grueso, como antracita o cáscaras de coco, para reducir la tasa de obstrucción y prolongar los intervalos entre retrolavados.

La dirección del caudal puede ser descendente o ascendente. En aplicaciones descentralizadas, los filtros de gravedad de flujo descendente son preferidos por su facilidad de inspección y mantenimiento. Los filtros a presión, o filtros cerrados, permiten recorridos de filtrado más largos y son comunes en entornos industrializados y en kits de tratamiento de agua de emergencia. Estos filtros pueden operar con caudales de entre 15 y 30 m/hora. Los filtros de gravedad, o filtros abiertos, operan a presión atmosférica y funcionan a caudales de entre 5 y 15 m/hora.

Materiales y Componentes

Los materiales y componentes esenciales para un filtro rápido de arena incluyen:

• Compartimento del filtro: Generalmente construido de hormigón armado, acero o materiales plásticos resistentes a la corrosión.
• Sistema de entrada y salida de agua: Incluye mecanismos de control para regular el flujo.
• Medio filtrante: Principalmente arena de tamaño específico, a menudo con capas adicionales de antracita o cáscaras de coco.
• Soporte de grava: Capas de grava de diferentes tamaños que soportan el medio filtrante y facilitan el drenaje.
• Sistema de sumidero: Ubicado en la base del filtro para recolectar el agua filtrada y distribuir el agua de retrolavado.
• Canaletas de lavado: Situadas en la parte superior para recolectar el agua de retrolavado.
• Bombas: Necesarias para el bombeo de agua y, en algunos casos, para el retrolavado (o se utiliza un tanque de agua elevado).
• Sistema de aire comprimido (opcional): Utilizado para mejorar la eficiencia del retrolavado.
• Panel de control: Para la automatización y monitoreo del proceso de retrolavado.

Operación y Mantenimiento

Los requisitos de operación y mantenimiento (O&M) para los filtros rápidos de arena son significativos. Las tareas principales giran en torno al control del caudal y la gestión del retrolavado. El retrolavado es un procedimiento frecuente, que puede ocurrir cada 0.5 a 2 días y durar hasta 30 minutos. Si los intervalos entre retrolavados son inferiores a 6 horas, se deben considerar ajustes en el diseño.

El mantenimiento general de la planta también es crucial, incluyendo la aplicación de agentes anticorrosivos a las piezas metálicas y la lubricación de las válvulas. La arena, como medio filtrante, puede requerir reacondicionamiento periódico para garantizar un funcionamiento eficiente.

Salud, Seguridad y Consideraciones Ambientales

Es fundamental destacar que la filtración rápida de arena es un método de pretratamiento y no debe considerarse como el único paso para obtener agua potable segura. El lodo generado durante el retrolavado debe ser gestionado y eliminado de forma segura, especialmente si se ha utilizado coagulación en el proceso, para evitar la liberación de metales como el aluminio en el suministro de agua.

Los usuarios y las instituciones suelen aceptar bien los filtros rápidos de arena debido a la mejora visible en la turbidez del agua. Sin embargo, la implementación de esta tecnología requiere formación del personal, desarrollo de capacidades de O&M y una voluntad local para su adopción. El lodo producido durante el retrolavado debe ser tratado (deshidratado) y eliminado de manera segura.

Costos Asociados

Los costos de capital para la construcción de un filtro rápido de arena pueden variar considerablemente, pero se estiman en el rango de USD 100 por m³/día de capacidad. Los costos corrientes de O&M son más elevados que los de los filtros lentos de arena, situándose alrededor de USD 13 por m³/día de capacidad. Esto se debe a la necesidad de una supervisión más frecuente y al consumo de energía para el bombeo durante el retrolavado. Tan solo el retrolavado puede requerir hasta 180 horas de trabajo al año. Los costos pueden optimizarse diseñando sistemas de bombeo más eficientes, como el uso de bombas más pequeñas para elevar el agua a un tanque elevado en lugar de bombas más grandes para el retrolavado directo.

Aplicabilidad en Diversos Contextos

Los filtros rápidos de arena requieren una capacidad local y recursos financieros suficientes, lo que los hace más adecuados para contextos urbanos o industrializados. Como filtros a presión, pueden ser particularmente útiles en las fases críticas y de estabilización de emergencias. Las unidades a mayor escala son viables en la fase de recuperación de un desastre, permitiendo pruebas de calidad del agua y la implementación de pequeñas plantas piloto.

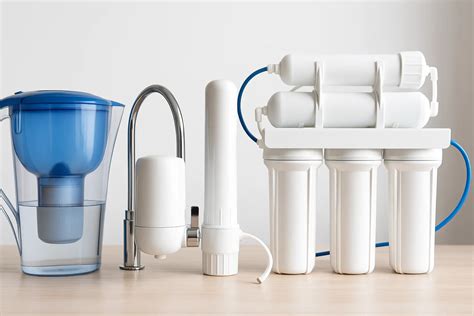

En el ámbito doméstico y agrícola, se emplean otros tipos de filtros de agua para retener sedimentos y partículas. Estos incluyen portacartuchos de 5" y 10" con diversos tipos de cartuchos filtrantes, como los de carbón activo para mejorar el sabor y eliminar compuestos orgánicos, o cartuchos bobinados para sedimentos. Estos filtros protegen equipos como lavadoras, lavavajillas, calentadores y sistemas de riego.

Evolución Histórica y Tecnológica

La filtración rápida de arena evolucionó a finales del siglo XIX en Estados Unidos y rápidamente ganó popularidad. Para la década de 1920, se habían convertido en un método importante de purificación de agua, ocupando menos espacio que los filtros lentos de arena. Hoy en día, la combinación de floculación, coagulación, sedimentación, filtración y desinfección (como la cloración) es la tecnología de tratamiento de agua más extendida para grandes volúmenes de agua potable en zonas urbanas.

A diferencia de la filtración lenta de arena, la filtración rápida de arena es un proceso puramente físico. Sin embargo, por sí sola, no produce agua potable segura. Requiere un pretratamiento adecuado, generalmente coagulación y floculación, seguido de una desinfección posterior, típicamente con cloro.

Filtros de Presión versus Filtros de Gravedad

Los filtros a presión (o cerrados) ofrecen la ventaja de permitir trayectos de filtrado más largos y se utilizan en entornos industrializados y kits de emergencia. Pueden operar a caudales de entre 15 y 30 m/hora. Los filtros de gravedad (o abiertos) están expuestos a la presión atmosférica y operan a caudales de entre 5 y 15 m/hora. Incluso con ajustes de caudal, este se reduce con el tiempo, haciendo necesario el retrolavado.

El retrolavado por gravedad requiere un tanque de agua limpia a una altura suficiente por encima de los canales de lavado para proporcionar el caudal deseado (una diferencia de altura de 4 a 6 metros suele ser suficiente). En los filtros a presión, una caída de presión de alrededor de 0.5 bares con un caudal estable es un indicio de obstrucción. Es importante considerar que un filtro de arena pura puede expandirse hasta un 30% durante el retrolavado.

Filtros de Osmosis Inversa y Otros Tipos

En el contexto de sistemas de tratamiento de agua más avanzados, como los sistemas de ósmosis inversa compactos, se utilizan diferentes formatos de filtros. Estos incluyen filtros en línea con conexiones rápidas, rosca o espiga, y filtros con conexión de bayoneta. Los filtros de ósmosis inversa típicamente constan de varias etapas:

1. Filtro de sedimentos: Elimina impurezas mayores a 5 micras.
2. Filtro de carbón granulado: Elimina cloro, pesticidas, olores y sabores.
3. Membrana de ósmosis inversa: El componente principal que elimina hasta el 99% de contaminantes disueltos, sales y metales pesados.
4. Post-filtro de carbón: Suaviza el sabor del agua tratada.

Otros tipos de filtros de agua para tuberías principales incluyen:

• Filtros de aspiración: Para bombas de agua, disponibles en latón o plástico, con mallas de diferentes especificaciones. Algunos incluyen válvula antirretorno.
• Filtros de agua en "Y": Útiles en líneas de conducción donde los residuos sólidos son mínimos, permitiendo limpiezas prolongadas. Disponibles en latón y plástico, con diferentes capacidades de caudal y temperatura.
• Filtros en línea e inclinados: Con grifo autolimpiable y malla de acero inoxidable, diseñados para soportar altos caudales y temperaturas.

Consideraciones Clave al Elegir un Filtro de Agua para Tubería Principal

La selección del sistema de filtración de agua adecuado implica varios factores cruciales:

• Calidad del agua: Es fundamental determinar el nivel de contaminación del suministro de agua mediante análisis para identificar impurezas, químicos y microorganismos.
• Volumen de filtración: Calcular la cantidad de agua filtrada necesaria en función del uso previsto, el número de puntos de consumo y el tamaño de las tuberías. Los sistemas de filtración dúplex pueden asegurar un suministro continuo durante el mantenimiento.
• Estándares de calidad: Definir la calidad del agua deseada al final del proceso, ya sea para consumo humano, aplicaciones industriales o agrícolas.
• Condiciones de operación: Considerar la velocidad de flujo, la presión y la temperatura para asegurar que el filtro funcione dentro de sus rangos óptimos.
• Identificación de contaminantes específicos: Conocer la naturaleza y características de los contaminantes (tamaño de partícula, composición química) es esencial para seleccionar el filtro más efectivo.

La filtración rápida de arena, junto con una variedad de otras tecnologías de filtración, ofrece soluciones robustas para la purificación del agua, cada una adaptada a necesidades y condiciones específicas. La comprensión de sus principios y aplicaciones es clave para garantizar un suministro de agua seguro y eficiente.
