En el intrincado mundo de los sistemas neumáticos, donde la eficiencia y la fiabilidad son primordiales, el aire comprimido actúa como la savia vital. Similar a la electricidad o el agua en otras industrias, este recurso energético impulsa herramientas, actuadores, equipos de automatización y líneas de producción completas. Sin embargo, la verdadera medida de la eficiencia y la durabilidad de estos sistemas reside no solo en su potencia, sino fundamentalmente en la pureza del aire que utilizan. Aquí es donde los filtros de aire desempeñan un papel insustituible, actuando como la primera línea de defensa contra una miríada de contaminantes que amenazan con socavar la productividad y la longevidad de la maquinaria.
La Amenaza Invisible: Contaminantes en el Aire Comprimido
El aire que ingresa a un compresor, por más limpio que parezca a simple vista, está lejos de ser puro. La atmósfera circundante es un caldo de cultivo para diversas impurezas: partículas de polvo, arena, óxido proveniente de tuberías corroídas, fragmentos de pintura, e incluso microorganismos como bacterias y virus. Cuando este aire es aspirado por el compresor, estos compuestos, junto con el vapor de agua inherente al aire atmosférico, ingresan al sistema.
El proceso de compresión, si bien eleva la presión del aire, también tiene un efecto secundario no deseado: concentra estas impurezas. A medida que el aire se comprime, su temperatura aumenta, y con ella, la capacidad de retener vapor de agua. Posteriormente, al enfriarse a medida que fluye por las tuberías y válvulas, el vapor de agua se condensa, transformándose en líquido. Esta condensación no es un evento aislado; aumenta a medida que el aire continúa enfriándose hacia la temperatura ambiente.
Pero el vapor de agua es solo una faceta del problema. Otros contaminantes insidiosos acechan en el aire comprimido:
- Aceite Lubricante: En compresores lubricados, pequeñas cantidades de aceite se introducen en el flujo de aire. Con el tiempo, estos aerosoles de aceite pueden acumularse, formando residuos pegajosos que obstruyen el paso del aire y dañan las juntas.
- Gases Corrosivos: El aire inhalado del entorno externo puede contener gases nocivos que, una vez comprimidos, se vuelven más agresivos y corrosivos.
- Partículas Sólidas: Además del polvo y la suciedad iniciales, el desgaste interno del compresor y la corrosión de las tuberías generan partículas sólidas, como virutas de metal y fragmentos de óxido, que circulan por el sistema.
- Oxidaciones: La corrosión de las tuberías y los depósitos de presión contribuye a la presencia de óxidos metálicos en el aire comprimido.
Cuando estas impurezas, ya sean sólidas, líquidas o gaseosas, ingresan al circuito neumático, sus efectos pueden ser devastadores. Pueden corroer las superficies internas de válvulas y cilindros, dañar las juntas, obstruir los orificios finos de los componentes, y reducir la precisión del control de movimiento. A largo plazo, estos problemas no solo disminuyen la eficiencia y aumentan el desgaste de los equipos, sino que también pueden provocar fallos completos y costosos.
La Solución: Diversidad de Filtros para una Pureza Óptima

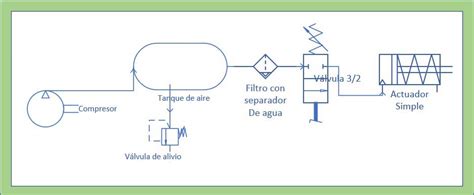

La calidad del aire comprimido es, por lo tanto, esencial para el buen funcionamiento de las instalaciones neumáticas. La solución a esta problemática radica en la implementación de filtros de aire comprimido, comúnmente conocidos como filtros en línea. Estos dispositivos están diseñados específicamente para eliminar los contaminantes mencionados, garantizando un aire seco y limpio que protege la instalación, reduce los costos de mantenimiento y, en última instancia, mejora la calidad del producto final.
La elección del filtro de aire adecuado no es una decisión universal; varía significativamente según la aplicación específica, el nivel de presión del sistema, el caudal de aire y, crucialmente, el tipo de contaminante que se necesita eliminar.
Tipos de Separadores y Filtros:
La tecnología de filtración ha evolucionado para abordar la amplia gama de contaminantes:
- Separadores Ciclónicos de Condensado: Estos dispositivos aprovechan la fuerza centrífuga. Al forzar al aire a girar, el condensado líquido se adhiere a las paredes del filtro separador, siendo así separado del flujo de aire. Son especialmente útiles para la eliminación inicial de agua.
- Filtros Húmedos (Viscosos): Utilizan un entramado filtrante de material metálico o fibra impregnado con una sustancia viscosa, como aceite o grasa. Son efectivos para separar partículas como polen y polvo.
- Filtros Secos: Compuestos por un lecho de fibras finas, a través del cual pasa el aire. Su rendimiento de filtración aumenta a medida que la porosidad del material filtrante disminuye, siendo más eficaces para partículas de menor tamaño.
- Separadores por Gravedad: Ideales para la separación de partículas de gran tamaño, donde la gravedad puede actuar de manera efectiva.
- Separadores por Fuerza de Inercia: Estos colectores incrementan la masa efectiva de las partículas mediante la aplicación de fuerza centrífuga, facilitando su separación.
- Separadores Húmedos (Scrubbers): Utilizan agua para atrapar las partículas y evitar que vuelvan a la corriente de aire. Su eficacia depende en gran medida de la energía empleada para vehicular el gas.
La eficacia de cualquier sistema de filtración se mide, en parte, por la "pérdida de carga" que introduce en el sistema. Esta es la resistencia que el filtro opone al flujo de aire. Una pérdida de carga inicial es normal con un filtro limpio, pero una pérdida de carga final elevada indica que el filtro está saturado y necesita limpieza o reemplazo. Un sistema u otro de filtrado supone una mayor o menor pérdida de carga y, por ende, un mayor o menor coste de mantenimiento.
Filtros de aire comprimido: Funcionamiento, tipos, recomendaciones...
La Importancia de la Filtración Multietapa
En aplicaciones industriales reales, rara vez los contaminantes se presentan de forma aislada. Es común encontrar una combinación de polvo, neblina de aceite y humedad. Ante esta realidad, un enfoque de filtración multietapa se vuelve no solo beneficioso, sino esencial.
Una configuración multietapa bien diseñada aborda la contaminación de manera progresiva:
- Eliminación de Agua a Granel: Un separador de agua o ciclón inicial se encarga de la mayor parte del condensado.
- Filtración de Partículas: Un prefiltro o filtro principal elimina las partículas sólidas en suspensión. Para separar polen y polvo, se pueden utilizar filtros húmedos o secos. Para partículas con un diámetro de grano superior a 1 µm, los medios mecánicos son efectivos.
- Separación de Aceite y Microneblina: Microseparadores de neblina de aceite se encargan de eliminar los aerosoles de aceite más finos. Para aplicaciones críticas, como en las industrias alimentaria, farmacéutica o electrónica de precisión, la eliminación de partículas de aceite submicrónicas es vital. En estos casos, filtros con alta precisión de filtración, como los de las series LF o UF, son recomendados.
- Filtración de Carbón Activado (Opcional): En aplicaciones que requieren una pureza extrema, como salas limpias, una etapa de carbón activado puede seguir a la separación de neblina de aceite para eliminar olores y compuestos orgánicos volátiles (COV).
Este enfoque escalonado permite que cada etapa del filtro trabaje de manera óptima sin sobrecargarse. El resultado es una reducción significativa del riesgo de caídas de presión, obstrucciones prematuras y saturación del filtro. Si bien la inversión inicial en un sistema multietapa puede parecer mayor, a largo plazo se traduce en una reducción del desgaste del sistema, una menor frecuencia de reemplazo de componentes y una minimización de las interrupciones de producción.
Selección y Mantenimiento: Claves para una Eficiencia Duradera
Elegir el filtro de aire adecuado implica considerar varias variables operativas:
- Requisitos de Calidad del Aire: Determine el nivel de pureza requerido por su equipo. Dispositivos de alta precisión pueden necesitar aire con un contenido de aceite inferior a 0.01 mg/m³.
- Caudal del Sistema: Seleccionar un filtro con la capacidad de caudal adecuada es crucial. Un filtro subdimensionado provocará caídas de presión y menor eficiencia.

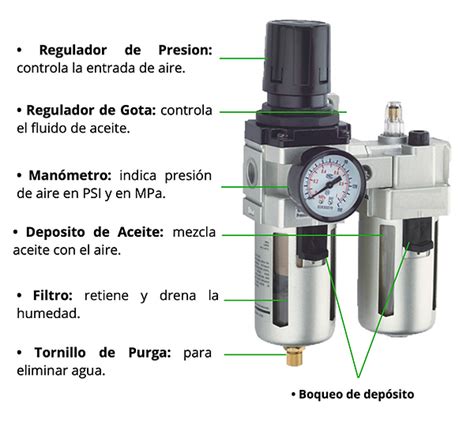

- Drenaje de Condensado: Los drenajes manuales son económicos pero requieren mano de obra. Los drenajes automáticos ofrecen mayor comodidad, especialmente en ciclos de trabajo intensos. Si su sistema requiere regulación de presión o lubricación, una unidad modular de preparación de aire (como las combinaciones FRL - Filtro-Regulador-Lubricador) puede ser más eficiente.
- Condiciones Ambientales: En entornos polvorientos, húmedos o corrosivos, la durabilidad de la carcasa del filtro (aluminio o acero inoxidable) cobra importancia.
El mantenimiento continuo es igualmente vital para garantizar la eficacia de los filtros de aire. Incluso los filtros de la más alta calidad pierden eficacia con el tiempo a medida que sus elementos internos se saturan con contaminantes.
- Monitoreo de Presión Diferencial: La diferencia entre la presión de entrada y salida del filtro es un indicador preciso de su estado. A medida que un filtro se obstruye, la resistencia aumenta. Muchos filtros pueden equiparse con manómetros o indicadores diferenciales.
- Intervalos de Mantenimiento: Si bien las condiciones de uso varían, una regla general es inspeccionar los filtros mensualmente y reemplazarlos o limpiarlos cada 3 a 6 meses. En entornos más hostiles, esta frecuencia puede ser mayor.
- Revisión de Drenajes: Los drenajes automáticos o flotantes deben revisarse periódicamente para asegurar su correcto funcionamiento. Un drenaje defectuoso puede causar acumulación de agua, corrosión o fugas.
- Limpieza vs. Reemplazo: Algunos elementos filtrantes son lavables (prefiltros gruesos), mientras que otros, como los separadores de neblina fina, generalmente requieren un reemplazo completo para mantener la eficiencia. Siempre siga las instrucciones del fabricante.
- Registro de Servicio: Mantener un registro de servicio para cada filtro facilita el seguimiento de los ciclos de uso y el desgaste.
Conclusión: Una Inversión en Fiabilidad y Productividad
En definitiva, los filtros de aire no son meros accesorios, sino componentes críticos que protegen toda la infraestructura neumática. Su correcta selección, basada en las demandas del sistema, los tipos de contaminación y las condiciones ambientales, asegura un mayor tiempo de actividad, un menor consumo de energía y una vida útil prolongada de los equipos. La implementación de una estrategia de filtración multietapa mejora aún más la protección y la pureza del aire, especialmente en entornos industriales exigentes. Desde modelos de alta capacidad hasta opciones especializadas, la variedad de filtros disponibles garantiza que exista una solución para casi cualquier necesidad industrial, salvaguardando la potencia neumática y la eficiencia operativa.
