Filtros de Interferencia Electromagnética: Escudos contra el Ruido Eléctrico

La era digital en la que vivimos se caracteriza por una omnipresencia de dispositivos electrónicos que, si bien nos brindan comodidad y eficiencia, también introducen un desafío inherente: la interferencia electromagnética (EMI). Este fenómeno, a menudo invisible pero perjudicial, puede degradar el rendimiento de nuestros equipos, provocar fallos inesperados e incluso comprometer la seguridad en aplicaciones críticas. Para mitigar estos problemas, la ingeniería ha desarrollado una solución fundamental: los filtros de interferencia electromagnética, comúnmente conocidos como filtros EMI.

Comprendiendo la Interferencia Electromagnética (EMI)

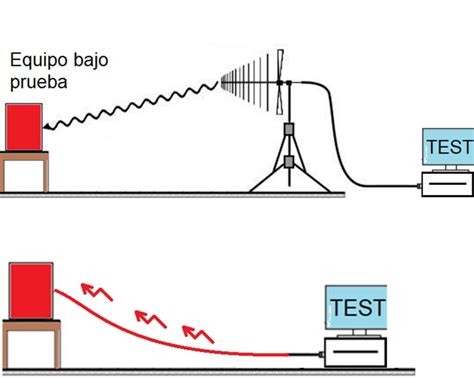

Para apreciar la importancia de los filtros EMI, es crucial entender qué es la EMI y cómo se manifiesta. La interferencia electromagnética se define como un tipo de ruido eléctrico que interrumpe el funcionamiento normal de dispositivos y sistemas electrónicos. Este ruido puede propagarse de dos maneras principales:

• EMI Radiado: Se refiere a las ondas electromagnéticas que viajan a través del aire y pueden afectar a sistemas electrónicos cercanos. Imagínese un walkie-talkie que interfiere con la señal de televisión; eso es un ejemplo de EMI radiado.
• EMI Conducido: Este tipo de interferencia se propaga a lo largo de rutas físicas, como cables de alimentación o líneas de datos. Un dispositivo conectado a la misma red eléctrica que otro que genera mucho ruido puede experimentar EMI conducido.

Las causas de la EMI son diversas y a menudo intrínsecas a la operación de los propios dispositivos electrónicos. Las fuentes de alimentación conmutadas, los motores eléctricos, las comunicaciones inalámbricas e incluso el encendido de un interruptor pueden generar ruido electromagnético. Este ruido puede manifestarse de diferentes formas:

• Ruido Electromagnético General: Causado por ondas electromagnéticas externas que se inmiscuyen en un circuito e interfieren con su función normal.
• Interferencia de Radiofrecuencia (RFI): Un tipo específico de ruido electromagnético que opera dentro del espectro de radiofrecuencia. La RFI es particularmente problemática para las comunicaciones inalámbricas y puede degradar la integridad de la señal en sistemas de transmisión y recepción.
• Ruido Eléctrico Interno: A menudo se origina dentro del propio dispositivo, proveniente de fuentes de alimentación, circuitos complejos o transitorios de conmutación.

El daño que puede causar la EMI varía desde molestias menores, como un parpadeo en la pantalla de un televisor o crujidos en una señal de audio, hasta fallos catastróficos en equipos críticos. En aplicaciones de alta exigencia, como dispositivos médicos o sistemas automotrices, la EMI puede tener consecuencias graves, afectando la precisión de los diagnósticos, la fiabilidad de los marcapasos o el correcto funcionamiento de los sistemas de control de un vehículo.

El Rol Fundamental de los Filtros EMI

Ante la omnipresencia y los efectos perjudiciales de la EMI, los filtros de interferencia electromagnética (filtros EMI) emergen como componentes esenciales para salvaguardar la integridad y el funcionamiento óptimo de los dispositivos electrónicos. El objetivo de diseño central de los filtros EMI es doble: bloquear el ruido electromagnético no deseado y, al mismo tiempo, permitir que las señales deseadas pasen sin impedimentos.

Estos filtros logran su cometido mediante la utilización estratégica de componentes pasivos, principalmente condensadores e inductores. La combinación de estos elementos forma lo que se conoce como un filtro de paso bajo. Un filtro de paso bajo está diseñado para atenuar o eliminar las señales de alta frecuencia, permitiendo el paso de las señales de baja frecuencia. La configuración específica de los condensadores e inductores determina la efectividad del filtro en diferentes rangos de frecuencia. Por ejemplo, los filtros de paso bajo son ideales para suprimir el ruido de alta frecuencia inherente a muchas fuentes de alimentación, asegurando que solo las señales de baja frecuencia necesarias lleguen al dispositivo electrónico.

La elección del filtro EMI adecuado depende de varios factores cruciales: el tipo de ruido presente (radiado o conducido, de alta o baja frecuencia), el rango de frecuencia específico que debe filtrarse, y los requisitos particulares de la aplicación.

Los filtros EMI son capaces de gestionar dos tipos principales de ruido:

• Ruido de Modo Común: Este tipo de ruido aparece simultáneamente en la línea de alimentación y en la línea de tierra. Es como si el ruido "saltara" entre ambas.
• Ruido de Modo Diferencial: A diferencia del ruido de modo común, este solo aparece en la línea de alimentación. Es una diferencia de potencial de ruido entre la línea y el neutro.

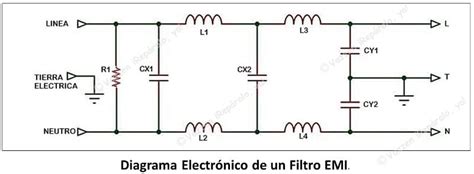

La estructura más simple de un filtro EMI para mitigar ambos tipos de ruido suele incluir:

• Condensadores Tipo X: Ubicados entre la línea y el neutro, están diseñados para atenuar el ruido de modo diferencial.
• Bobina de Modo Común (Choque): Colocada en serie con ambas líneas (línea y neutro), esta bobina presenta una alta impedancia al ruido de modo común, bloqueándolo eficazmente.
• Condensadores Tipo Y: Situados entre la línea y tierra, y entre neutro y tierra, estos condensadores ayudan a derivar el ruido de modo común a tierra, protegiendo al usuario y al equipo.
• Resistencia (Opcional): A menudo se añade una resistencia para descargar los condensadores cuando se desconecta la alimentación, previniendo descargas eléctricas accidentales.

Ventajas y Aplicaciones de los Filtros EMI

La instalación de filtros EMI en dispositivos electrónicos ofrece una serie de beneficios significativos que impactan directamente en su fiabilidad, rendimiento y seguridad:

• Mejora de la Fiabilidad y Estabilidad: Al suprimir eficazmente el ruido electromagnético, los filtros EMI reducen la probabilidad de mal funcionamiento, fallos inesperados y tiempo de inactividad, asegurando un funcionamiento más estable y predecible de los sistemas electrónicos.
• Minimización de Emisiones: Los filtros EMI no solo protegen al dispositivo de la interferencia externa, sino que también minimizan las emisiones de ruido electromagnético que el propio dispositivo podría generar, contribuyendo a la compatibilidad electromagnética general del equipo.
• Cumplimiento Normativo: En muchos sectores, existen normativas estrictas que limitan la cantidad de interferencia electromagnética que un dispositivo puede emitir. Los filtros EMI son cruciales para asegurar que los equipos cumplan con estos estándares regulatorios, como los relativos a la Compatibilidad Electromagnética (EMC).
• Aumento de la Seguridad: Para aplicaciones críticas como dispositivos médicos (desfibriladores, marcapasos) y sistemas automotrices, los filtros EMI son vitales para evitar que el ruido interfiera con las operaciones básicas. Esto es fundamental para garantizar la seguridad del paciente o del conductor.

La versatilidad de los filtros EMI los hace indispensables en una amplia gama de aplicaciones:

• Fuentes de Alimentación y Equipos Industriales: Ayudan a suprimir el ruido que podría interrumpir la operación de maquinaria pesada o interferir con otros dispositivos conectados a la misma red eléctrica industrial.
• Dispositivos Médicos: La precisión y fiabilidad son primordiales. Los filtros EMI aseguran que equipos como monitores de pacientes, bombas de infusión y sistemas de diagnóstico por imagen funcionen libremente de interferencias externas.
• Sistemas de Comunicación: Transmisores, receptores de radio, equipos de telecomunicaciones y redes de datos utilizan filtros EMI para garantizar una transmisión de señal clara y minimizar el ruido que podría degradar la calidad de la comunicación.
• Equipos de Consumo: Ordenadores, televisores, equipos de audio y vídeo, y electrodomésticos modernos a menudo incorporan filtros EMI para mejorar su rendimiento y fiabilidad.

Selección y Diseño de Filtros EMI

La selección y el diseño de un filtro EMI no es una tarea trivial y a menudo requiere la experiencia de profesionales. La entrada del filtro es un punto clave para bloquear el ruido y el ruido EMI. Cuando los sistemas electrónicos o de energía requieren que los filtros EMI desempeñen un papel fundamental, es crucial consultar a un ingeniero profesional para determinar el tamaño y el modelo de filtro EMI más adecuados.

El proceso de diseño de un filtro EMI implica, en muchos casos, medir la naturaleza modal de las emisiones conducidas del dispositivo electrónico. Los instrumentos convencionales para medir emisiones conducidas, como los receptores de EMI y los analizadores de espectros, a menudo no pueden medir simultáneamente el ruido en modo común y diferencial. Para superar esta limitación, se pueden utilizar dispositivos como un "separador de ruido" o sistemas integrados que permiten la medición simultánea de ambos modos, facilitando la identificación del modo predominante y, por ende, el diseño del filtro más efectivo.

Si, por ejemplo, el modo diferencial es la interferencia dominante, el filtro deberá incorporar un condensador tipo X de valor adecuado entre línea y neutro. Si el modo común es el problema, se ajustará la bobina de modo común y/o los condensadores tipo Y. Este proceso suele ser iterativo: se diseña un filtro inicial, se mide su rendimiento, y se ajustan los componentes hasta alcanzar las especificaciones deseadas.

Existen fabricantes especializados que ofrecen una amplia gama de filtros EMI de alta fiabilidad, como filtros de línea, filtros para placas de circuito impreso (PCB) y otros, con diversos métodos de instalación para adaptarse a diferentes aplicaciones.

Consideraciones Adicionales: Protección contra Sobretensiones y Filtros Avanzados

Es importante distinguir entre un filtro EMI y un protector de sobretensiones, aunque a menudo se encuentran combinados en regletas de enchufes. Mientras que un filtro EMI se enfoca en atenuar el ruido de alta frecuencia de forma continua, un protector de sobretensiones está diseñado para desviar picos de voltaje transitorios y de alta energía que pueden dañar los equipos. Estos picos pueden ser causados por rayos indirectos o por operaciones de conmutación en la red eléctrica. Un protector de sobretensión reduce estas sobretensiones a un nivel seguro para el dispositivo final.

Las regletas de enchufes con protección contra sobretensiones que también incorporan un filtro antiinterferencias ofrecen una doble capa de protección: salvaguardan los aparatos electrónicos contra picos de voltaje y, simultáneamente, suprimen las interferencias de alta frecuencia que podrían afectar la calidad de la imagen, el sonido o el funcionamiento general del dispositivo.

La tecnología de filtrado no se limita a los componentes pasivos convencionales. En el ámbito de la óptica, por ejemplo, se han desarrollado filtros de interferencia selectivos mediante la disposición de capas semireflexivas separadas por un material delgado y transparente. La interferencia constructiva y destructiva entre las múltiples reflexiones de la luz permite seleccionar y dejar pasar una banda estrecha de frecuencias, mientras que otras longitudes de onda son atenuadas. Si la capa de fondo es totalmente reflectante, el dispositivo se convierte en un espejo dicroico que refleja selectivamente una longitud de onda. Estos principios ópticos, aunque diferentes en su aplicación física, comparten la idea fundamental de la interferencia para seleccionar o atenuar determinadas frecuencias.

En resumen, los filtros EMI son componentes vitales en el panorama tecnológico actual. Su capacidad para mitigar la interferencia electromagnética asegura la fiabilidad, el rendimiento y la seguridad de una vasta gama de dispositivos, desde electrodomésticos cotidianos hasta equipos médicos y sistemas industriales de alta complejidad. Comprender su funcionamiento y la importancia de una correcta selección es fundamental para el diseño y la operación de cualquier sistema electrónico moderno.
