En el corazón de la eficiencia operativa y la seguridad en la industria moderna se encuentran los filtros de manga, componentes esenciales dentro de los sistemas de aspiración y filtración industrial. Estas estructuras, a menudo pasadas por alto, son las guardianas silenciosas de la calidad del aire, asegurando no solo el cumplimiento de normativas ambientales cada vez más estrictas, sino también protegiendo la salud de los trabajadores y la longevidad de la maquinaria. Su diseño, aunque aparentemente sencillo, es una maravilla de la ingeniería que permite separar eficazmente partículas sólidas de corrientes de gas o aire, un proceso fundamental en una vasta gama de aplicaciones industriales, desde el procesamiento de madera hasta la manipulación de cereales.
El Principio Fundamental de los Filtros de Manga
Los filtros de manga, en su esencia, son elementos cilíndricos o tubulares fabricados con tejidos técnicos especializados. Su función principal es actuar como una barrera física dentro de colectores de polvo. El aire contaminado, cargado de partículas sólidas, ingresa al colector y es forzado a pasar a través de estas mangas. Las partículas, atrapadas en la superficie exterior de la tela, comienzan a acumularse, formando lo que se conoce como una "torta de polvo". Sorprendentemente, esta capa de polvo, lejos de ser un inconveniente, mejora la eficiencia del filtrado, actuando como una capa filtrante adicional que incluso las partículas más finas son incapaces de atravesar. Una vez que el aire ha sido depurado de sus contaminantes sólidos, sale limpio por la parte superior del colector.
El ciclo de funcionamiento de un filtro de manga se complementa con un sistema de limpieza automatizado. Periódicamente, o cuando la diferencia de presión a través de las mangas indica una saturación de polvo, se activa un mecanismo de limpieza. El método más común es el impulso de aire a presión, que sacude las mangas y desprende la torta de polvo acumulada. Este polvo liberado cae por gravedad hacia una tolva de recogida situada en la base del filtro, desde donde puede ser retirado para su posterior disposición, reciclaje o tratamiento. Este ciclo continuo de filtración y limpieza asegura que el sistema mantenga una alta eficiencia y un rendimiento constante a lo largo del tiempo.

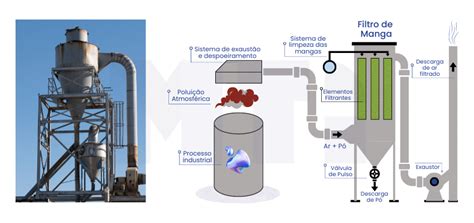

Filtro de Mangas
Ventajas Clave y Comparativa con Otros Sistemas
Los filtros de mangas ofrecen un conjunto de beneficios robustos que los posicionan como una opción preferente frente a otros sistemas de filtración, particularmente en entornos industriales intensivos donde el volumen de polvo y la continuidad operativa son factores críticos.
Una de las ventajas más destacadas es su alta eficiencia de filtración. Gracias a la formación de la torta de polvo, que actúa como una capa filtrante secundaria, estos sistemas son capaces de capturar partículas finas con eficiencias que a menudo alcanzan o superan el 99%. Esta capacidad es crucial para cumplir con las regulaciones ambientales más exigentes y para proteger equipos sensibles.
La versatilidad y adaptabilidad de los filtros de manga es otro punto fuerte. Pueden diseñarse para manejar una amplia gama de tipos de polvo, desde partículas secas y abrasivas hasta polvos finos y cohesivos, e incluso en condiciones donde el polvo pueda tener una ligera humedad. Además, su diseño modular permite ajustarlos a diferentes caudales de aire y a las condiciones operativas específicas de cada instalación, ya sea al aire libre o en interiores.
En términos de costo operativo a largo plazo, los filtros de manga resultan ventajosos. La limpieza automática por pulsos de aire minimiza la necesidad de intervenciones manuales, lo que se traduce en una reducción significativa de los costos de mano de obra y mantenimiento. Asimismo, la vida útil de las mangas filtrantes se alarga considerablemente gracias a estos ciclos de limpieza eficientes, disminuyendo la frecuencia de reemplazo.
El cumplimiento normativo y la reducción de riesgos son inherentes a la operación de filtros de manga. Al controlar eficazmente las emisiones de polvo, las industrias pueden cumplir con las exigencias ambientales y mejorar la seguridad industrial al minimizar la exposición del personal a partículas nocivas, incluyendo aquellas consideradas carcinógenas.
Finalmente, su diseño simple y robusto, a menudo modular, facilita la instalación y permite una escalabilidad sencilla. En comparación con filtros de cartucho, los filtros de manga suelen requerir menos espacio para manejar grandes caudales de aire, lo que los hace ideales para instalaciones con limitaciones de área. La integración con ciclones industriales como prefiltros es una práctica común que mejora aún más el rendimiento, ya que los ciclones se encargan de separar las partículas más pesadas antes de que lleguen a las mangas, prolongando su vida útil y reduciendo la frecuencia de sustituciones.
La Selección Crítica del Material Filtrante
La elección del material adecuado para las mangas filtrantes es un factor determinante para garantizar la eficiencia, durabilidad y rentabilidad del sistema de filtración. No existe un material "universalmente mejor", sino que la selección debe basarse en las condiciones específicas del proceso.
Poliéster: Es una opción común y versátil, ideal como base general. Combina una buena permeabilidad al aire con facilidad de limpieza, lo que lo hace adecuado para una amplia gama de aplicaciones de polvo seco.
PTFE (con o sin membrana): Este material ofrece una resistencia química y térmica excepcional, soportando temperaturas de hasta 250-260 °C. Además, es repelente al agua y al aceite, lo que lo hace muy eficaz con polvos finos y en condiciones difíciles. Su superficie lisa minimiza la formación de torta profunda y facilita enormemente el proceso de limpieza.
Aramida: Conocida por su resistencia térmica (hasta 200-220 °C) y elevada tenacidad, la aramida es adecuada para entornos calientes y agresivos. Sin embargo, es sensible a la humedad y a ácidos fuertes, lo que limita su uso en ciertas aplicaciones.
Fibra de vidrio, PPS (Polisulfuro de Fenileno), P84 y acrílicos: Estos materiales se reservan para aplicaciones más extremas, donde se requieren propiedades específicas de resistencia a altas temperaturas, químicos o abrasión.
La selección del tejido filtrante debe considerar factores como la granulometría del polvo, su naturaleza (abrasivo, pegajoso, explosivo), la temperatura y humedad del gas a filtrar, y la concentración de partículas.
Componentes Clave de un Colector Eficiente
Un colector de filtro de mangas eficiente no se limita a las mangas en sí; es un sistema integral donde múltiples componentes trabajan en armonía.

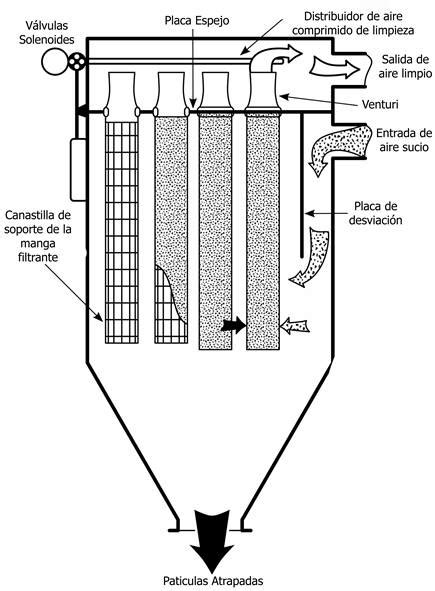

Mangas posicionadas sobre jaulas metálicas: Las jaulas metálicas, generalmente de acero galvanizado o inoxidable, son fundamentales para mantener la forma cilíndrica de las mangas y asegurar un flujo de aire homogéneo a través de toda la superficie filtrante. Su diseño debe permitir una distribución adecuada del filtrado y soportar las presiones del sistema.
Placa espejo: Esta placa, ubicada en la parte superior del colector, separa la cámara de aire sucio de la cámara de aire limpio. Es esencial para un sellado hermético y facilita la limpieza y la renovación de la superficie filtrante al soportar la estructura de las mangas.
Sistema de limpieza por pulsos de aire (Pulse-Jet): Este sistema automatizado es el corazón de la limpieza. Actúa en ciclos periódicos o se activa por la medición de la presión diferencial. Consiste en colectores de aire comprimido, válvulas de membrana de alta velocidad, tubos inyectores y venturis. Los venturis, en particular, maximizan la eficiencia del limpiado al inducir un flujo de aire secundario, reduciendo así el consumo energético. El control de este sistema se realiza mediante un secuenciador de limpieza, que puede ser desde un sistema simple de limpieza secuencial hasta sistemas inteligentes que activan la limpieza basándose en la cantidad de polvo retenido, medida por la pérdida de carga.
Tolva de recogida: Ubicada en la parte inferior del filtro, esta tolva está diseñada para recoger el polvo desprendido durante el ciclo de limpieza. Desde la tolva, el polvo es transferido, a menudo a través de una válvula rotativa, para su posterior disposición, reciclaje o eliminación segura.
El diseño del colector debe calcular parámetros clave como la relación aire/tela (el caudal de aire que pasa por unidad de superficie filtrante), la presión diferencial aceptable (que indica el nivel de saturación de las mangas) y la temperatura operativa máxima admisible.
Diversidad de Diseños para Aplicaciones Específicas
La premisa de que "no hay dos filtros instalados que sean idénticos" resalta la necesidad de un enfoque personalizado en el diseño de sistemas de filtración. La variedad de polvos, procesos y condiciones operativas exige una gama de diseños de filtros de manga para abordar necesidades específicas.
Filtros de mangas con tolva (tipo A1): En estos modelos, la entrada de gases contaminados se realiza a través de la tolva inferior. La tolva incorpora difusores que promueven una decantación primaria de las partículas más gruesas, reduciendo así la carga de polvo que llega a las mangas y prolongando su vida útil.
Filtros de mangas con tolva ampliada (tipo E2): Similar al tipo A1, pero con una tolva de mayor volumen. Esta ampliación crea una cámara libre de mangas en la entrada del filtro. El gas entra en esta cámara y, debido a la reducción de velocidad, una porción significativa del polvo decanta directamente hacia los elementos de descarga de la tolva antes de que el flujo de aire llegue a las mangas.
Filtros de mangas insertables (tipo A): Estos equipos se caracterizan por no tener una tolva propia y se "insertan" directamente sobre el punto de generación de polvo. El material colectado es descargado directamente al proceso o a un sistema de transporte. Son soluciones compactas para aplicaciones específicas.
Filtros de mangas cilíndricos: Diseñados para soportar altos niveles de depresión o sobrepresión, estos filtros son ideales para procesos que operan bajo condiciones de presión no atmosférica.
Filtros de mangas con entrada ciclónica: Estos filtros cilíndricos integran un separador ciclónico en su diseño de entrada. El ciclón crea una fuerza centrífuga que promueve una alta decantación de producto directamente a los elementos de descarga de la tolva, combinando la eficiencia de un ciclón con la filtración fina de las mangas.
Filtros de mangas con entrada central (tipo B2 y CB): Generalmente filtros de gran tamaño, están diseñados para aplicaciones de aspiración en procesos industriales que demandan una alta fiabilidad. Son particularmente adecuados para procesos con alta concentración de polvo y/o polvos de muy baja densidad, donde la distribución uniforme del flujo de aire es crucial.
La selección del diseño adecuado depende de factores como la concentración y densidad del polvo, sus propiedades físicas (pegajoso, explosivo, inflamable), el caudal de aire requerido y las limitaciones de espacio.
Soluciones Especializadas y Cumplimiento Normativo
La tecnología de filtros de manga ha evolucionado para abordar desafíos específicos, como la filtración de polvos secos con protección contra explosiones, donde las versiones ATEX Compliant de la línea Aircom son esenciales. Estas unidades están diseñadas para cumplir con la normativa ATEX, garantizando la seguridad en atmósferas potencialmente explosivas.
Para aplicaciones específicas, como la extracción y filtración de polvo y virutas procedentes del procesamiento de la madera, el filtro modular FM y su versión más compacta, el filtro FM Ready, ofrecen soluciones eficientes. El FM Ready, al estar premontado, permite una instalación y puesta en funcionamiento rápidas, minimizando el tiempo de inactividad.
En el sector agroalimentario, los filtros de foso CA - F se utilizan específicamente para extraer y filtrar el polvo generado durante la recepción de cereales, un proceso que puede generar grandes cantidades de partículas finas.
La limpieza por aire a presión es un método eficaz, y algunos sistemas, como el filtro DIAFIL, están optimizados para este tipo de limpieza. Los filtros de bolsas autolimpiantes y el filtro jet de aire de baja presión Mod. FBP son ejemplos de equipos diseñados para la recuperación de material y el filtrado de aire polvoriento en diversas industrias.
La necesidad de adaptarse a normativas cambiantes, como la protección contra agentes cancerígenos, ha impulsado el desarrollo de sistemas de filtración de mangas con el objetivo de frenar la exposición del personal a polvos peligrosos, como el polvo de sílice libre. Los filtros de mangas con tecnología Pulse-Jet son reconocidos como tecnologías líderes en este ámbito, capaces de garantizar emisiones de polvo extremadamente bajas, a menudo inferiores a 5 mg/Nm³.
En resumen, los filtros de mangas industriales son componentes vitales en la maquinaria de captación de polvo. Su diseño, materiales y sistemas de operación han sido refinados a lo largo de décadas para ofrecer soluciones eficientes, seguras y económicas, adaptándose a la complejidad y diversidad de los procesos industriales modernos.
