La búsqueda de soluciones eficientes y sostenibles para el tratamiento de aguas residuales ha llevado al desarrollo de tecnologías avanzadas, entre las cuales destacan los filtros de tela de pila. Estos sistemas representan un avance significativo en la filtración terciaria, tanto para aguas residuales civiles como para efluentes de procesos industriales. Su capacidad para eliminar sólidos en suspensión con una eficacia notable los posiciona como una opción preferente en numerosas aplicaciones.
¿Qué son los Filtros de Tela de Pila?
Los filtros de tela de pila, también conocidos como filtros de fibra libre, son sistemas de tratamiento de aguas diseñados para reducir drásticamente el contenido de sólidos en suspensión (SST) en el agua tratada, llevándolo a niveles tan bajos como unos pocos mgSST/l. A diferencia de otros métodos de filtración, estos sistemas utilizan un medio filtrante tridimensional compuesto por una trama básica a la que se fijan fibras sintéticas libres. Esta estructura única confiere al tejido propiedades de filtración selectivas y una alta capacidad de retención de partículas.

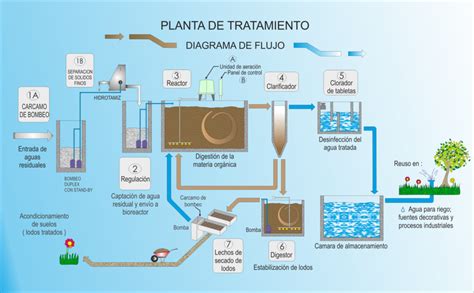

La filtración terciaria, o "filtración final", es una etapa crucial en el tratamiento del agua, que busca eliminar las partículas más finas que escapan a los procesos de tratamiento primario y secundario. Los filtros de tela de pila intervienen en esta fase, asegurando que el agua cumpla con los estándares de calidad más exigentes, ya sea para su vertido seguro al medio ambiente o para su reutilización en diversas aplicaciones.
Funcionamiento Detallado de los Filtros de Tela de Pila

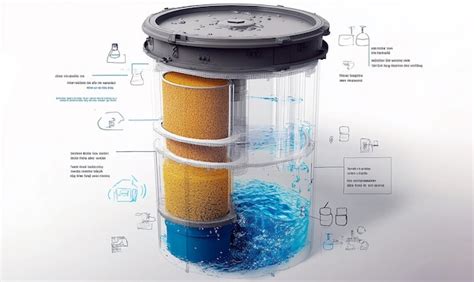

El principio de funcionamiento de los filtros de tela de pila se basa en una combinación inteligente de filtración superficial y en profundidad, emulando la eficacia de sistemas tradicionales como los filtros de arena pero con ventajas operativas y de rendimiento superiores. La estructura de soporte del medio filtrante, típicamente en forma de discos o tambores, está recubierta por este tejido de fibra sintética.
El agua residual a tratar se introduce en la cuba del filtro y fluye por gravedad a través del tejido. Las intrincadas fibras entrelazadas actúan como una barrera física, atrapando las partículas de sólidos en suspensión en su superficie exterior. El agua tratada, libre de impurezas, se canaliza hacia el interior de los elementos filtrantes y es recogida en un eje central hueco para su posterior evacuación.
El mecanismo de filtración se sustenta en dos principios fundamentales:
- Filtración en Profundidad: La naturaleza suelta y tridimensional de las fibras crea un laberinto complejo de pasajes irregulares. Las partículas, incluso las de tamaño micrométrico, penetran en esta capa de material filtrante y quedan atrapadas entre las fibras. Esta característica es clave para una eliminación eficaz de sólidos finos.
- Flujo de Salida Controlado: El diseño del filtro asegura que el agua tratada fluya hacia el eje central, mientras que los sólidos interceptados permanecen en el exterior, evitando la obstrucción de los conductos internos. Esto simplifica enormemente las tareas de limpieza y mantenimiento.
Comparativa: Filtros de Tela de Pila vs. Filtros de Microrred
En el ámbito de la filtración terciaria, se distinguen principalmente dos tipos de filtros de tela: los filtros de microrred y los filtros de tela de pila (fibra libre). Si bien ambos comparten el objetivo de eliminar sólidos en suspensión, sus diferencias estructurales y funcionales son significativas.
Los filtros de microrred emplean una malla bidimensional, ya sea sintética o metálica, cuya luz de paso (el tamaño de la abertura entre los hilos) determina la capacidad de filtración. La filtración en estos sistemas es predominantemente superficial.
Por otro lado, los filtros de tela de pila utilizan un tejido tridimensional de fibras libres, lo que permite una filtración en profundidad. Esta diferencia estructural se traduce en varias distinciones clave:
- Medio Filtrante: Malla bidimensional vs. tejido tridimensional de fibras libres.
- Mecanismo de Filtración: Superficial en microrredes, en profundidad en filtros de pila.
- Sistema de Lavado: Los filtros de tela de pila utilizan un retrolavado por succión, mientras que los filtros de microrred emplean agua a presión.
- Sentido de Filtración: Los filtros de pila operan de fuera hacia adentro (out-in), mientras que las microrredes lo hacen de dentro hacia afuera (in-out).
- Eficiencia con Cargas Elevadas: Los filtros de microrred son más adecuados para aguas con bajas concentraciones de SST, mientras que los filtros de pila pueden manejar eficazmente aguas con concentraciones significativamente más altas.
- Ahorro Energético: La filtración por gravedad inherente a muchos filtros de tela de pila reduce la necesidad de bombas de presurización, lo que se traduce en un mayor ahorro energético.
💥 Filtración - QuimiFacil
Variantes de Diseño: Filtros de Disco y de Tambor
Dentro de la tecnología de filtros de tela de pila, existen dos configuraciones principales en cuanto a la disposición del medio filtrante: los filtros de discos y los filtros de tambor. Es importante distinguir estos sistemas de "filtros de discos giratorios" de otros sistemas de filtración por discos utilizados en aplicaciones no relacionadas con el tratamiento de aguas residuales.
Los filtros de discos de tela son sistemas donde el medio filtrante se monta sobre una serie de discos giratorios o estacionarios. Son especialmente adecuados para el tratamiento de grandes volúmenes de agua, ya que ofrecen una superficie filtrante considerable.
Los filtros de tambor de tela emplean el tejido filtrante montado sobre una estructura cilíndrica de soporte. Estos son preferidos en situaciones donde los caudales a tratar son limitados o cuando el espacio de instalación es reducido.
Ambas configuraciones utilizan el mismo principio de filtración en profundidad gracias al tejido de fibra libre y se benefician de las ventajas asociadas a esta tecnología. La elección entre discos y tambor dependerá de las necesidades específicas del proyecto, como el caudal, la disponibilidad de espacio y la configuración general de la planta de tratamiento.
La Fase Crucial del Contralavado

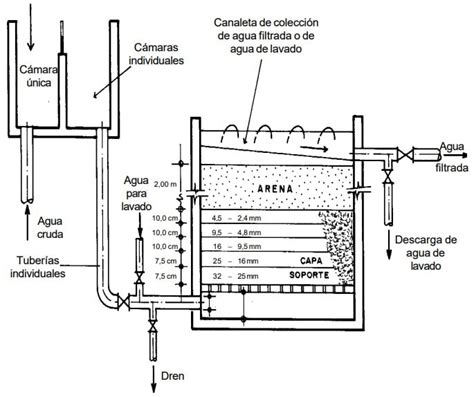

El mantenimiento de la eficacia de los filtros de tela de pila se logra a través de un proceso automático de contralavado (o retrolavado). Durante la operación normal, las partículas sólidas se acumulan gradualmente en la superficie del medio filtrante, lo que puede reducir su capacidad de tratamiento.
El contralavado se activa automáticamente a intervalos de tiempo predefinidos o cuando se detecta un aumento significativo en la caída de presión a través del filtro. Durante este ciclo, el flujo de agua se invierte temporalmente para desalojar las partículas acumuladas. El agua utilizada en el contralavado, que contiene los sólidos eliminados, se recircula a la entrada del sistema para su posterior tratamiento, asegurando que las impurezas sean efectivamente retiradas del circuito de filtración.
Una ventaja operativa destacada de los filtros de tela de pila es que el sistema de filtración permanece operativo incluso durante el ciclo de contralavado de una sección. Esto garantiza la continuidad del proceso de tratamiento, un aspecto fundamental en plantas de tratamiento de aguas residuales, tanto civiles como industriales.
Aplicaciones Versátiles: Aguas Municipales e Industriales
La eficacia y versatilidad de los filtros de tela de pila los hacen aptos para una amplia gama de aplicaciones, abarcando tanto el tratamiento de aguas residuales municipales como el de efluentes industriales.
En el ámbito municipal, estos filtros se emplean como una etapa de tratamiento terciario para cumplir con normativas de vertido cada vez más estrictas. Permiten alcanzar calidades de agua que posibilitan su reutilización para fines como el riego, además de optimizar el rendimiento de etapas posteriores del tratamiento, como la desinfección ultravioleta.
En el sector industrial, los filtros de tela de pila actúan como finalizadores de efluentes. Pueden utilizarse para tratar aguas residuales antes de su vertido a la red de alcantarillado o para facilitar su reutilización dentro de los propios procesos industriales. Dada la gran heterogeneidad de las aguas residuales industriales en términos de contaminantes y concentraciones, es fundamental realizar pruebas de aplicabilidad mediante unidades piloto antes de la instalación de sistemas a gran escala.
La capacidad de los filtros de tela de pila para eliminar partículas finas (< 10 micras) y su flexibilidad ante fluctuaciones en la carga de entrada los convierten en una solución robusta y adaptable a las demandas de diversos sectores industriales, incluyendo la industria textil, papelera, alimentaria y química.
Ventajas Clave de los Filtros de Tela en el Tratamiento del Agua
La adopción de filtros de tela, y en particular de los filtros de tela de pila, ofrece una serie de beneficios tangibles en comparación con otras tecnologías de filtración terciaria:
- Alta Eficacia de Eliminación de Partículas: Capaces de retener partículas finas (inferiores a 10 micras) gracias a la estructura del tejido de fibra libre.
- Filtración Continua: La operación sin necesidad de unidades de reserva y la continuidad durante el retrolavado aseguran un suministro ininterrumpido de agua tratada.
- Flexibilidad Operativa: Adaptabilidad a variaciones en la calidad y cantidad del agua de entrada, incluyendo sobrecargas temporales.
- Costes de Instalación Reducidos: La simplicidad constructiva y la mínima necesidad de obras accesorias suelen traducirse en una inversión inicial más ventajosa.
- Facilidad de Limpieza y Mantenimiento: Los diseños modernos facilitan las tareas de limpieza y mantenimiento, lo que contribuye a la reducción de los costes operativos a largo plazo.
La capacidad de estos sistemas para reducir los sólidos en suspensión a niveles prácticamente indetectables, garantizando la claridad y seguridad del agua, los posiciona como una tecnología de vanguardia en la gestión sostenible de los recursos hídricos.
