En el vasto mundo de la electrónica, los filtros son redes eléctricas fundamentales que poseen la capacidad de modificar la amplitud o la fase de las componentes frecuenciales presentes en una señal. Su función principal no es añadir o alterar las frecuencias existentes, sino variar la relación entre la amplitud y la fase de las frecuencias ya presentes. Esta capacidad los convierte en herramientas esenciales para realzar señales dentro de un determinado intervalo de frecuencias y, simultáneamente, atenuar o eliminar aquellas que se encuentran fuera de ese rango deseado. Idealmente, un filtro debería exhibir un "corte" abrupto en la atenuación de la señal en las frecuencias seleccionadas. Sin embargo, en la práctica, los filtros reales presentan un comportamiento más gradual, donde la transición de la banda de paso a la banda de atenuación no es perfectamente vertical. En ocasiones, se hace referencia a esta transición como la frecuencia de resonancia del filtro.
La Clasificación de los Filtros y el Rol de los Circuitos RC
Los circuitos formados por la combinación de una resistencia (R) y un condensador (C) se conocen como circuitos RC. Estos circuitos son ampliamente empleados en la construcción de filtros, denominados comúnmente filtros RC. El condensador, al ser un elemento reactivo, exhibe un comportamiento particular ante el paso de la corriente. Conforme aumenta la frecuencia de la señal de entrada, la impedancia del condensador disminuye, lo que resulta en una menor disipación de voltaje a través de él, tendiendo a cero en el límite de frecuencias extremadamente altas.
El circuito RC más elemental consta de un condensador y una resistencia conectados en serie. Si consideramos un circuito compuesto únicamente por un condensador cargado y una resistencia, el condensador procederá a descargar su energía almacenada a través de la resistencia. La diferencia de potencial eléctrico (voltaje) a través del condensador, que varía con el tiempo, puede determinarse mediante la ley de Kirchhoff de la corriente. Esta ley establece que la corriente que fluye a través del condensador debe ser igual a la corriente que atraviesa la resistencia.
Antes de proceder al diseño o implementación de un filtro, es crucial determinar si una aplicación específica requiere un filtro RC y, de ser así, de qué tipo. La pregunta fundamental es: ¿qué se necesita filtrar? Las posibles razones para el filtrado son diversas e incluyen interferencias, ruidos, frecuencias altas o bajas, entre otras. Por ejemplo, si el objetivo es filtrar interferencias de la red eléctrica, que opera tínicamente a 50 Hz, y la aplicación en cuestión funciona a frecuencias superiores, se requerirá un filtro pasa-altas. Este tipo de filtro discriminará las frecuencias bajas, permitiendo el paso de las frecuencias deseadas. El diseño de este filtro implicaría establecer la frecuencia de corte en torno a los 50 Hz.
Una vez determinado el tipo de filtro necesario (pasa-altas o pasa-bajas), el siguiente paso es seleccionar los valores apropiados para los componentes. Una estrategia común es fijar el valor del condensador y, a partir de ahí, calcular el valor de la resistencia. En algunos casos, puede ser útil emplear resistencias variables para ajustar con mayor precisión el valor deseado. Tras el diseño y montaje del filtro, es recomendable verificar su comportamiento mediante un osciloscopio.
En aplicaciones donde las señales de alta frecuencia provocan perturbaciones en el momento de la lectura, como en sistemas de automatización, se producen lecturas erróneas. Para microcontroladores como Arduino, la entrada analógica original se designa como Vin, mientras que el pin analógico de Arduino se identifica como Vout.
El Filtro Pasa-Altas: Definición, Principios y Aplicaciones
Un filtro pasa-altas (HPF, por sus siglas en inglés) es un componente electrónico esencial, particularmente en el ámbito del audio, diseñado para permitir el paso de frecuencias altas mientras atenúa o elimina las frecuencias bajas. La distinción entre "alta" y "baja" frecuencia es relativa y depende intrínsecamente de la aplicación específica y del rango de operación del sistema.
El principio fundamental de funcionamiento de un filtro pasa-altas se basa en las propiedades de componentes como condensadores, inductores y resistencias dentro de un circuito. Logra el efecto de filtrado permitiendo selectivamente el paso de señales de alta frecuencia y bloqueando las de baja frecuencia.
La frecuencia de corte ($\omega_c$) es un parámetro definitorio del filtro pasa-altas. Determina el punto de frecuencia en el cual el voltaje de salida cae a un nivel específico en relación con el voltaje de entrada. En la práctica, los filtros pasa-altas se utilizan frecuentemente para eliminar señales de interferencia de baja frecuencia, como el ruido proveniente de la fuente de alimentación, armónicos de baja frecuencia y desfasajes de corriente continua (DC). Al eliminar el exceso de energía de baja frecuencia, estos filtros previenen la sobrecarga de amplificadores y optimizan el margen dinámico en aplicaciones de audio.
FILTROS pasa BAJOS y pasa ALTOS | La Guía RÁPIDA que NECESITAS para ENTENDER cómo Funcionan!
Los filtros pasa-altas se integran comúnmente en equipos como consolas de mezcla, micrófonos y estaciones de trabajo de audio digital para facilitar el control de frecuencias bajas indeseadas. La curva de respuesta de frecuencia de un filtro pasa-altas ilustra que, a medida que la frecuencia aumenta, la velocidad de aprobación de la señal se incrementa gradualmente.
Componentes Clave y su Comportamiento en Filtros Pasa-Altas
Las características de los componentes individuales son cruciales para el funcionamiento de los filtros pasa-altas:
- Condensadores: Presentan una impedancia mayor ante señales de baja frecuencia y una impedancia menor ante señales de alta frecuencia. En un circuito, un condensador puede, por lo tanto, bloquear señales de baja frecuencia mientras permite el paso de señales de alta frecuencia.
- Inductores: Exhiben una impedancia menor ante señales de baja frecuencia y una impedancia mayor ante señales de alta frecuencia.
La combinación de estos componentes permite la formación de diferentes tipos de filtros pasa-altas:
- Circuitos de combinación RC: Utilizan una resistencia y un condensador.
- Circuitos de combinación LC: Emplean un inductor y un condensador.
Diseño y Parámetros Críticos de un Filtro Pasa-Altas
Al diseñar un filtro pasa-altas, es imperativo evaluar cuidadosamente varios factores clave para alcanzar el rendimiento de filtrado deseado. El parámetro más crítico es la frecuencia de corte ($fc$). Esta frecuencia determina el punto a partir del cual el filtro comienza a atenuar las señales de baja frecuencia y permite el paso de las de alta frecuencia. La relación entre la frecuencia angular de corte ($\omegac$) y los componentes del filtro se expresa típicamente como $\omega_c = \frac{1}{RC}$ para un filtro RC, donde $R$ es la resistencia en ohmios ($\Omega$) y $C$ es la capacitancia en faradios (F). Ajustando estos valores, se define el punto exacto en el que las frecuencias bajas comenzarán a atenuarse.
Otro aspecto importante es la pendiente del filtro. Esta indica la rapidez con la que el filtro atenúa las frecuencias por debajo del punto de corte. Una pendiente más pronunciada permite una separación más efectiva entre frecuencias bajas y altas, pero puede generar problemas de distorsión o fase si no se maneja correctamente. La pendiente se mide comúnmente en decibelios por octava (dB/octava). Una octava representa el doble de una frecuencia.
La impedancia de entrada y el valor del condensador también son críticos en el diseño del filtro. La impedancia de entrada influye en cómo el filtro interactúa con otros componentes en la ruta de la señal, mientras que el valor del condensador afecta directamente la frecuencia de corte y la respuesta general del filtro.
Aplicaciones Prácticas del Filtro Pasa-Altas
Los filtros pasa-altas encuentran una amplia gama de aplicaciones en diversas áreas:
Ingeniería de Audio: Se utilizan para eliminar el retumbar de baja frecuencia, el zumbido y otros sonidos indeseados en las señales de audio. Por ejemplo, la aplicación de un filtro pasa-altas en un canal de micrófono puede eliminar el ruido de baja frecuencia causado por el manejo del micrófono o vibraciones ambientales, mejorando así la claridad y la calidad del sonido de voces o instrumentos. En entornos de rendimiento en vivo, los filtros pasa-altas son cruciales para reducir el ruido del escenario y prevenir la retroalimentación de baja frecuencia, resultando en un sonido más claro y controlado. Son particularmente útiles para equilibrar una mezcla, permitiendo a los ingenieros eliminar el contenido de baja frecuencia no deseado de instrumentos como guitarras, voces o platillos donde dicho contenido no es necesario. El uso de un filtro pasa-altas en una pista de batería, por ejemplo, puede eliminar el estruendo infrasónico, preservando el impacto y la definición de las altas frecuencias.
Procesamiento de Audio: Ayudan a evitar que el ruido no deseado ingrese a los altavoces, mejorando la claridad del sonido. Se emplean en crossovers para distribuir señales de baja frecuencia a los woofers y señales de alta frecuencia a los tweeters, asegurando que cada altavoz reciba el rango de frecuencia apropiado.
Sistemas de Comunicación: Se utilizan para filtrar señales de interferencia de baja frecuencia, garantizando la calidad de transmisión de las señales de alta frecuencia.
Procesamiento de Imágenes: Sirven para realzar los detalles de alta frecuencia en las imágenes, como bordes y texturas.
Eliminación de Componentes DC: En aplicaciones donde se desea eliminar una componente de corriente continua (DC) de una señal, un filtro pasa-altas es la solución ideal, ya que la DC es esencialmente una frecuencia de 0 Hz, la cual será completamente atenuada.
Entrada de ADC y Salida de DAC: Para el proceso de conversión de señales analógicas a digitales (A/D), el teorema de muestreo dicta la necesidad de un filtro electrónico analógico de paso bajo RC, conocido como filtro anti-aliasing. La señal de entrada debe estar limitada en banda para evitar el aliasing, un efecto que hace que diferentes señales se vuelvan indistinguibles cuando se muestrean. De manera análoga, la salida de un conversor digital a analógico (D/A) requiere un filtro analógico de paso bajo, denominado filtro de reconstrucción, para limitar la banda de la señal de salida y evitar la formación de "imágenes" espurias de alta frecuencia.
Filtros Pasa-Altas RC y LC: Configuraciones y Análisis
Los filtros pasa-altas se clasifican principalmente según sus características de frecuencia y sus formas estructurales:
Filtro de paso alto RC: Utiliza una combinación de resistencias y condensadores para lograr el efecto de filtrado. La función de transferencia de un filtro pasa-altas RC, donde el voltaje de salida se toma a través de la resistencia, puede derivarse considerando la impedancia del condensador ($ZC = \frac{1}{j\omega C}$) y la impedancia de la resistencia ($ZR = R$). La función de transferencia $H(j\omega)$ se obtiene mediante la ley del divisor de voltaje:$H(j\omega) = \frac{V{out}}{V{in}} = \frac{R}{R + ZC} = \frac{R}{R + \frac{1}{j\omega C}} = \frac{j\omega RC}{1 + j\omega RC}$La frecuencia de corte angular $\omegac$ se define como el punto donde la magnitud de la función de transferencia es $\frac{1}{\sqrt{2}}$ de su valor máximo, lo que ocurre cuando $\omega RC = 1$. Por lo tanto, $\omega_c = \frac{1}{RC}$.
Las simulaciones en entornos como MATLAB/Simulink permiten visualizar el comportamiento de estos filtros. Al aplicar una señal "chirp" (cuya frecuencia varía con el tiempo) a un filtro pasa-altas, se observa cómo la señal de salida sigue a la señal de entrada una vez que esta supera la frecuencia de corte. La evaluación de la función de transferencia en el dominio de la frecuencia compleja (Laplace) revela la presencia de un polo en $s = -\frac{1}{RC}$, el cual determina la dinámica del sistema.
Filtro de paso alto LC: Emplea una combinación de inductores y condensadores para lograr el filtrado. Estos filtros suelen ofrecer una respuesta más aguda en la banda de transición que los filtros RC. La frecuencia de corte para un filtro LC pasa-altas está dada por $\omega_c = \frac{1}{\sqrt{LC}}$.
Filtro de paso alto de Sallen-Key: Aunque a menudo se asocian con filtros activos, existen implementaciones pasivas de este tipo de topología.
Filtros Pasa-Altas Pasivos de Segundo Orden (RLC)
Un filtro pasa-altas pasivo de segundo orden, como su nombre indica, solo permite el paso de frecuencias altas y atenúa las frecuencias bajas. Está compuesto por tres elementos: una resistencia (R), un condensador (C) y una bobina (inductor, L). Se le considera "pasivo" porque está constituido exclusivamente por elementos pasivos, y de "segundo orden" debido a la presencia de dos elementos reactivos (el condensador y la bobina).
La función de transferencia y las ecuaciones de diseño para un filtro RLC pasa-altas dependen de la aproximación de respuesta deseada (Butterworth, Chebyshev, Bessel).
- Aproximación Butterworth: Proporciona la respuesta más plana posible hasta la frecuencia de corte. Se basa en los polinomios de Butterworth. Para esta aproximación, los valores típicos de Q (factor de calidad) y k (un factor de normalización) son 0.7071 y 1, respectivamente.
- Aproximación Chebyshev: Genera una "cresta" (ripple) en la banda de paso, lo que resulta en una pendiente de atenuación más rápida. Se basa en los polinomios de Chebyshev. El valor de Q y k varía según el nivel de cresta deseado (por ejemplo, para una cresta de 0.25 dB, Q puede ser 0.8093 y k 1.0991).
- Aproximación Bessel: Se caracteriza por una fase lineal, lo que minimiza la distorsión de fase. Se basa en los polinomios de Bessel. Los valores de Q y k son diferentes, por ejemplo, 0.5771 y 0.784 para una aproximación Bessel.
La frecuencia de corte ($f_c$), la resistencia ($R$) y la aproximación seleccionada son los parámetros libres para el diseño. El valor del factor de calidad (Q) y la constante (k) se derivan de la aproximación elegida.
Ejemplo de Diseño de Filtro Pasa-Altas RLC:
- Ejemplo 1: Diseñar un filtro pasa-altas RLC de primer tipo con una frecuencia de corte de 10 kHz. Para una aproximación Butterworth, se usarían los valores de Q y k correspondientes.
- Ejemplo 2: Diseñar un filtro pasa-altas RLC de segundo tipo con una frecuencia de corte de 1 kHz y una aproximación Chebyshev con una cresta de 0.25 dB.
- Ejemplo 3: Diseñar un filtro pasa-altas RLC de primer tipo con una frecuencia de corte de 10 kHz y una aproximación Bessel.

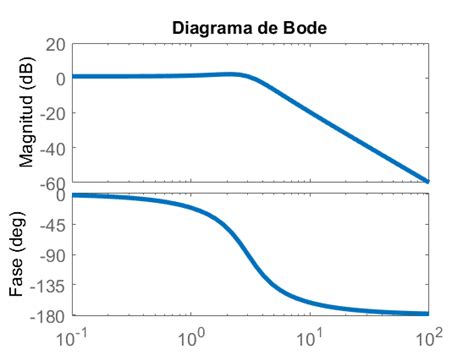

En estos diseños, la magnitud de la respuesta de frecuencia se representa típicamente en color verde, mientras que la fase se muestra en amarillo en los diagramas de Bode.
Consideraciones sobre Filtros Pasivos
Los filtros pasivos son sistemas compuestos exclusivamente por elementos pasivos, es decir, aquellos que no generan electricidad por sí mismos, sino que la permiten o la bloquean. Estos elementos incluyen resistencias, inductores y condensadores. Al no requerir una fuente de alimentación externa, los filtros pasivos son una solución económica y sencilla para muchas aplicaciones.
Las resistencias introducen resistencia y amortiguación, mientras que las bobinas y los condensadores forman circuitos resonantes. Ninguno de estos componentes produce señales o energía de forma activa.
Limitaciones y Desventajas Potenciales
A pesar de las numerosas ventajas de los filtros pasa-altas, existen algunas desventajas potenciales que deben considerarse:
- Pérdida de Energía de Baja Frecuencia: Un inconveniente principal es la posibilidad de eliminar demasiada energía de baja frecuencia, lo que puede resultar en un sonido delgado o duro.
- Cambios de Fase y Distorsión: Los filtros pasa-altas pueden introducir cambios de fase y distorsión, especialmente si el diseño del filtro no está optimizado o si se utiliza en exceso. Esto puede afectar el carácter natural y el timbre de un instrumento o vocal, haciéndolos sonar antinaturales o desequilibrados.
- Limitaciones de Potencia: En la práctica, el uso de filtros RC simples no es adecuado para alimentar cargas de gran potencia, ya que estas cargas suelen tener impedancias inferiores. Una forma sencilla de mitigar esto es emplear un amplificador operacional para crear un seguidor de tensión, que aísla la influencia de la carga del funcionamiento de la red RC.
Fabricantes y Distribuidores de Componentes de Filtrado
Empresas como Dorexs se especializan en la fabricación de soluciones EMI (Interferencia Electromagnética), comprometiéndose a proporcionar productos de filtrado de alta calidad, incluyendo filtros EMI de alta eficiencia, transformadores e inductores. Como experto en soluciones EMI, Dorexs ofrece filtros de alto rendimiento y servicios personalizados para asegurar que la compatibilidad electromagnética de los equipos de los clientes cumpla con los estándares.
Transfer Multisort Elektronik (TME) es uno de los mayores distribuidores mundiales de componentes electrónicos, partes electrotécnicas, equipos de taller y automatización industrial, con un catálogo que incluye más de 1.000.000 de productos de 1.300 fabricantes líderes.
En resumen, los filtros pasa-altas pasivos son componentes electrónicos vitales que desempeñan un papel crucial en la configuración y optimización de señales en una amplia variedad de aplicaciones, desde el procesamiento de audio hasta sistemas de comunicación y procesamiento de imágenes. Su diseño y correcta implementación son fundamentales para lograr el rendimiento deseado y evitar artefactos no deseados en las señales.
