El Amplificador Operacional como Filtro Pasa Banda: Explorando el Mundo de la Selección de Frecuencias

La emisión de sonido amplificado ha sido un campo de desarrollo constante desde sus inicios a finales del siglo XIX. Estos avances han culminado en la creación de tecnologías como el Line Array, que revolucionaron la fidelidad del sonido en altas potencias. Uno de los descubrimientos clave fue la división de frecuencias para asignarlas a parlantes específicos. En este contexto, los filtros pasa banda con amplificadores operacionales (op-amps) juegan un papel fundamental, permitiendo la selección precisa de rangos de frecuencia deseados y atenuando aquellos que no lo son.

¿Qué es un Filtro Pasa Banda Activo MFB?

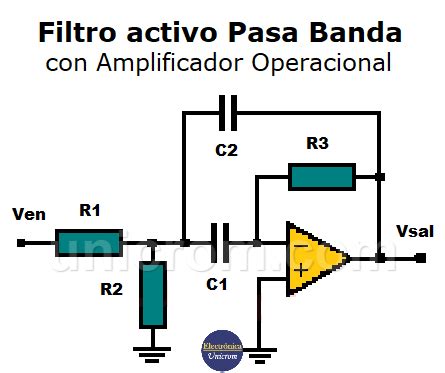

Un filtro pasa banda activo de segundo orden tipo MFB (Multiple Feedback) es un circuito electrónico diseñado para permitir el paso de una banda específica de frecuencias mientras atenúa significativamente todas las demás. Su composición se basa en siete elementos: dos condensadores, cuatro resistencias y un amplificador operacional. La señal de entrada accede al circuito a través de la resistencia R1, y la salida se obtiene directamente del amplificador operacional.

Se le denomina "activo" debido a la presencia de un componente activo, el amplificador operacional, que le confiere capacidades que van más allá de los filtros pasivos. Es de "segundo orden" porque incorpora dos elementos reactivos, en este caso, condensadores, que son cruciales para definir su comportamiento frecuencial. El término "MFB" (Multiple Feedback) alude a la doble realimentación presente en la topología del circuito, una característica que contribuye a su rendimiento y estabilidad.

Las tres características principales de este tipo de filtro son:

1. Salida Inversa: La señal de salida presenta una inversión de fase de 180 grados respecto a la señal de entrada. Esto se refleja en un signo negativo en su función de transferencia.
2. Ganancia Ajustable: La ganancia del filtro puede ser mayor, igual o menor a la unidad, ofreciendo flexibilidad para adaptarse a diferentes niveles de señal.
3. Factor de Calidad Q: Permite trabajar con cualquier valor del factor de calidad (Q), que determina la selectividad del filtro, es decir, cuán estrecha es la banda de paso.

Comprendiendo los Parámetros Clave de un Filtro Pasa Banda

Para diseñar y analizar filtros pasa banda, es esencial comprender sus parámetros fundamentales:

• Frecuencia Central (f₀): Es la frecuencia que se encuentra en el punto medio de la banda de paso deseada. Define la frecuencia alrededor de la cual el filtro ofrece la máxima transmisión de señal. Para un filtro MFB, la frecuencia central se puede calcular mediante la fórmula:$f0 = \frac{1}{2\pi \sqrt{C \cdot R{eq}}}$donde $C$ representa el valor de los condensadores (asumiendo $C1 = C2 = C$) y $R_{eq}$ es una resistencia equivalente derivada de las resistencias del circuito.

• Ancho de Banda (BW): El ancho de banda define el rango de frecuencias que el filtro permite atravesar con una atenuación mínima. Generalmente, se especifica como la diferencia entre las frecuencias de corte superior ($f2$) e inferior ($f1$) a -3 dB, punto en el cual la potencia de la señal se reduce a la mitad. En otras palabras, el ancho de banda indica cuán amplia es la banda de paso.$BW = f2 - f1$

• Factor de Calidad (Q): El factor de calidad es una medida de la selectividad del filtro. Se define como la relación entre la frecuencia central y el ancho de banda:$Q = \frac{f_0}{BW}$Un valor de Q alto indica un filtro muy selectivo con una banda de paso estrecha, mientras que un valor de Q bajo sugiere una banda de paso más amplia.

Diseño de Filtros Pasa Banda MFB: Ejemplos Prácticos

La aplicación de los conceptos de frecuencia central, ancho de banda y factor de calidad se ilustra a través de ejemplos de diseño:

Ejemplo 1: Diseño con Frecuencia Central y Ancho de Banda Específicos

Se desea diseñar un filtro activo pasa banda MFB de segundo orden con una frecuencia central ($f_0$) de 1 kHz y un ancho de banda (B) de 10 kHz.

• Solución: Se escoge un valor para los condensadores, por ejemplo, $C1 = C2 = 1 \text{ nF}$. A partir de este valor y de los parámetros deseados ($f_0$ y $B$), se calculan los valores de las resistencias necesarias para conformar el circuito MFB. La magnitud de la respuesta del filtro (curva verde) mostrará la banda de paso deseada, mientras que la fase (curva amarilla) indicará el desplazamiento de fase a través de las frecuencias.

Ejemplo 2: Diseño con Frecuencia Central y Factor de Calidad Específicos

Se requiere diseñar un filtro activo pasa banda MFB de segundo orden con una frecuencia central ($f_0$) de 10 kHz y un factor de calidad ($Q$) de 1.

• Solución: Se selecciona un valor para los condensadores, por ejemplo, $C1 = C2 = 10 \text{ nF}$. Con la frecuencia central y el factor de calidad dados, se determina el ancho de banda ($BW = f_0 / Q = 10 \text{ kHz} / 1 = 10 \text{ kHz}$). Posteriormente, se calculan los valores de las resistencias. La gráfica resultante (magnitud en verde, fase en amarillo) reflejará estas características.

Ejemplo 3: Diseño Basado en Frecuencias de Corte

Se necesita diseñar un filtro activo pasa banda MFB de segundo orden con frecuencias de corte inferior ($f1$) de 800 Hz y superior ($f2$) de 1250 Hz.

• Solución: Primero, se calcula la frecuencia central ($f0 = \sqrt{f1 \cdot f2} = \sqrt{800 \cdot 1250} = \sqrt{1000000} = 1000 \text{ Hz}$) y el ancho de banda ($BW = f2 - f_1 = 1250 - 800 = 450 \text{ Hz}$). Si se escoge $C1 = C2 = 10 \text{ nF}$, se procede al cálculo de las resistencias. La respuesta en frecuencia (magnitud verde, fase amarilla) mostrará la banda de paso definida por las frecuencias de corte especificadas.

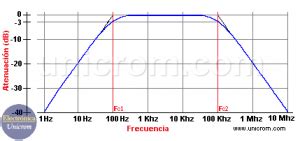

En estos diseños, las líneas discontinuas verticales sobre $f1$ y $f2$ junto con la línea horizontal al 70.7% (-3 dB) representan la respuesta de un filtro pasa banda ideal.

El Rol de los Filtros en Sistemas de Audio y RF

La evolución de la tecnología de audio ha estado marcada por la necesidad de mejorar la potencia y la calidad del sonido. Esto llevó al desarrollo de los divisores de frecuencias activos, componentes esenciales en sistemas de sonido profesional como los Line Array. Estos sistemas, a menudo de 3, 4 o 5 vías, utilizan un divisor de frecuencias activo compuesto por varios filtros pasa banda.

Para un sistema de tres vías, se emplean típicamente un filtro pasa altos (HPF), un filtro pasa medios (MPF) y un filtro pasa bajos (LPF).

• Filtro Pasa Altos (HPF): Este circuito recibe el rango completo de frecuencias y solo permite el paso de las frecuencias altas, atenuando las bajas y medias. El concepto de "frecuencias altas" es relativo y depende del diseño específico.

• Filtro Pasa Medios (MPF): Similarmente, el filtro pasa medios atenúa las frecuencias bajas y altas, dejando pasar únicamente el rango de frecuencias medias. Este filtro típicamente realza su punto máximo en un rango de 500 Hz a 4 kHz, con un pico más pronunciado entre 1 kHz y 2 kHz.

Es crucial entender que un filtro pasa banda (o cualquier otro tipo de filtro de audio) debe ser utilizado en conjunción con un amplificador de respuesta plana y parlantes diseñados para reproducir las frecuencias correspondientes. Por ejemplo, si se utiliza un filtro pasa altos, la salida del amplificador debería estar conectada a tweeters.

Amplificadores Operacionales Específicos para Filtrado

La selección del amplificador operacional adecuado es vital para el rendimiento del filtro. En el diseño de filtros de audio, se pueden emplear diferentes tipos de op-amps, cada uno con sus características.

• TL072: Este es un amplificador operacional doble de tecnología FET (Field-Effect Transistor) con una respuesta en frecuencia superior a la de otros como el TL082. En un filtro pasa altos, los dos operacionales internos pueden ser utilizados en etapas separadas. El primer operacional recibe la señal a través de un condensador (por ejemplo, 0.01 uF) que restringe las frecuencias bajas y medias, actuando como preamplificador antes de que la señal sea procesada por el segundo operacional.

• JRC4558 / C4558: Para filtros pasa medios, el amplificador operacional JRC4558 (o su equivalente C4558 de marcas como NEC) es una opción común. En este caso, cada operacional puede operar en una etapa. La primera etapa restringe las frecuencias bajas mediante condensadores (por ejemplo, 0.1 uF) tanto en la entrada como en la salida del operacional. Esta etapa también realiza una preamplificación de las frecuencias medias y altas.

La ganancia en estos filtros activos puede ser ajustada mediante la relación de resistencias. Por ejemplo, en un circuito con una resistencia de 15K en serie a la entrada y una resistencia de 100K entre los terminales de entrada del op-amp, la ganancia sería aproximadamente 100/15 = 6.66. Si se busca ajustar la ganancia para evitar brillos excesivos o falta de volumen, se pueden modificar los valores de estas resistencias.

Filtros Pasa Banda en Sistemas de Radiofrecuencia (RF)

Los filtros pasa banda son igualmente cruciales en sistemas de radiofrecuencia (RF) e inalámbricos. Permiten seleccionar bandas de frecuencia específicas de interés, mejorando la calidad de la señal, reduciendo interferencias y cumpliendo con normativas regulatorias.

En entornos de RF, la correcta selección y aplicación de filtros pasa banda son esenciales para:

• Proteger receptores sensibles: Evitan la saturación por señales fuertes fuera de banda.
• Mejorar la relación señal-ruido (SNR): Al atenuar el ruido no deseado.
• Cumplir con regulaciones: Asegurando que las emisiones se mantengan dentro de las bandas de frecuencia asignadas.

Los filtros de paso de banda desempeñan un papel crítico en los sistemas modernos de radiofrecuencia (RF) e inalámbricos, especialmente en entornos donde múltiples señales comparten el mismo espectro. Su correcta selección y aplicación permite mejorar la calidad de la señal, reducir interferencias y cumplir con normativas regulatorias.

En la práctica, los filtros de paso de banda ayudan a proteger los receptores sensibles frente a señales fuertes fuera de banda, evitan la saturación de amplificadores y mejoran la relación señal-ruido (SNR). En aplicaciones IoT, celulares y satelitales, un filtro adecuado puede marcar la diferencia entre una comunicación confiable y una conexión inestable.

Un filtro de paso de banda es un dispositivo para el procesamiento de señales inalámbricas que está diseñado para permitir el paso de un rango específico de frecuencias mientras atenúa o bloquea las frecuencias fuera de ese rango. Filtra eficazmente las frecuencias no deseadas y solo permite que se transmitan o reciban señales dentro de una banda de frecuencia específica.

Los filtros de paso de banda son herramientas esenciales en aplicaciones inalámbricas porque el filtrado selectivo de rangos de frecuencia específicos es necesario o al menos, muy ventajoso.

Bandas de Frecuencia y Aplicaciones Comunes

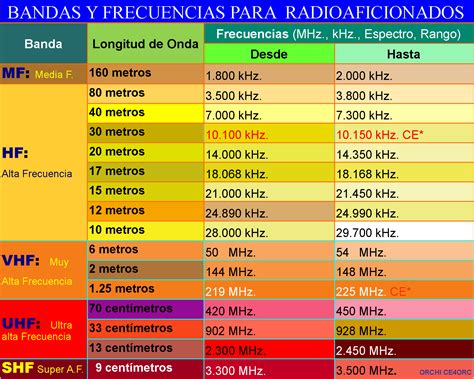

La elección de las bandas de frecuencia para los filtros de paso de banda en aplicaciones inalámbricas depende del estándar o tecnología de comunicación. Algunas bandas y sus aplicaciones asociadas incluyen:

• Banda de 890 a 940 MHz: Aplicaciones como LoRa, LoRaWAN, GSM.
• Banda ISM de 2.4 GHz: Usada por Wi-Fi, Bluetooth, Zigbee, hornos microondas y dispositivos médicos, industriales y científicos (ISM). Los filtros en esta banda aíslan canales Wi-Fi o Bluetooth o filtran interferencias.
• Banda ISM de 5 GHz: Utilizada por Wi-Fi (802.11a/n/ac/ax), sistemas de radar y algunas comunicaciones satelitales. Los filtros aquí seleccionan canales Wi-Fi específicos o filtran interferencias.
• Bandas Celulares: Redes móviles 2G (GSM), 3G (UMTS), 4G (LTE) y 5G. Los filtros se usan en estaciones base y dispositivos móviles para aislar bandas específicas (ej. 700 MHz, 850 MHz, 1.8 GHz, 2.1 GHz, 2.6 GHz).
• Bandas GPS y GNSS: Para el Sistema de Posicionamiento Global (GPS) y otros sistemas como Galileo, GLONASS y Beidou. Los filtros seleccionan las bandas GPS/GNSS (aprox. 1.2 GHz y 1.5 GHz) y rechazan otras señales.
• Bandas de Comunicación por Satélite: Sistemas de comunicación satelital (enlace ascendente y descendente). Los filtros aíslan bandas como la banda C (3.7-4.2 GHz), banda Ku (11.7-12.7 GHz) y banda Ka (26.5-40 GHz).
• Micrófonos Inalámbricos y Sistemas de Audio: Para la transmisión de audio inalámbrica en bandas VHF y UHF.
• Bandas de Radiodifusión y Televisión: Para AM (aprox. 540-1600 kHz) y FM (aprox. 88-108 MHz).

Aplicaciones Generales de los Filtros Pasa Banda

Las aplicaciones de los filtros pasa banda se extienden a diversas áreas:

• Receptores de Radio: Permiten sintonizar bandas de frecuencia específicas para acceder a diferentes estaciones.
• Sistemas de Comunicación: Se utilizan en moduladores y demoduladores para extraer la señal portadora de formas de onda moduladas.
• Procesamiento de Señales: Aislamiento de componentes de frecuencia específicos para análisis.
• Dispositivos Médicos: Instrumentos como electrocardiogramas (ECG) y electroencefalogramas (EEG) los usan para centrarse en frecuencias fisiológicas específicas.

El diseño de filtros de RF puede ser complejo y a menudo requiere herramientas de simulación y experiencia en ingeniería. Existen filtros comerciales estándar que cumplen con requisitos comunes, reduciendo tiempos de desarrollo. Sin embargo, para aplicaciones críticas, pueden ser necesarios filtros diseñados a medida.

Los filtros pasa banda pueden ser activos (con componentes como op-amps) o pasivos (con condensadores e inductores). Se implementan como circuitos analógicos o algoritmos digitales.

Para diseñar un filtro para una frecuencia específica, como 915 MHz, se deben considerar:

• Frecuencia Central (f₀): Debe ser 915 MHz.
• Ancho de Banda (BW): Depende de la aplicación (estrecho para LoRa, amplio para Wi-Fi).
• Tipo de Filtro: Butterworth, Chebyshev, elípticos, etc., según las características deseadas.
• Orden de Filtro: Determina la atenuación fuera de banda.
• Coincidencia de Impedancia: Para minimizar la reflexión y maximizar la transferencia de señal.
• Selección de Componentes: Componentes pasivos y activos adecuados.
• Topología: LC, SAW, cerámico, entre otras.

En el contexto de las aplicaciones inalámbricas de RF, el término "bandpass filters" es más común que "band pass filters".

Filtros Comerciales vs. Filtros Personalizados

En muchos sistemas RF, el uso de filtros comerciales estándar es suficiente y reduce tiempos de desarrollo. Sin embargo, en aplicaciones críticas o altamente específicas, puede ser necesario recurrir a filtros diseñados a medida para cumplir requisitos estrictos de selectividad, tamaño o rendimiento ambiental.

Ubicación del Filtro dentro del Sistema RF

Los filtros de paso de banda pueden ubicarse en distintas partes de un sistema RF:

• Entre la antena y el receptor (front-end RF).
• Antes o después de un amplificador de bajo ruido (LNA).
• En la etapa de transmisión para limitar emisiones fuera de banda.

La ubicación correcta del filtro influye directamente en el rendimiento global del sistema.

Filtros Activos vs. Filtros Pasivos

Los filtros activos se diferencian de los filtros pasivos comunes en que estos últimos son solo una combinación de resistencias, condensadores e inductores. En un filtro común, la salida es de menor magnitud que la entrada (pérdida por inserción). En cambio, los filtros activos se componen de resistores, condensadores y dispositivos activos como Amplificadores Operacionales o transistores. En un filtro activo, la salida puede ser de igual o de mayor magnitud que la entrada, lo que permite ganancia y un mejor control sobre las características del filtro.

La realimentación es un camino que posibilita que una parte de la señal de salida de un amplificador pueda reingresar a la entrada del mismo. En un filtro de este tipo, compuesto por un operacional, tres resistencias y dos condensadores, se pueden apreciar dos caminos de realimentación. Ciertos componentes (como una resistencia en serie y un condensador en la entrada) controlan el paso de frecuencias altas, mientras que otros modifican la respuesta en frecuencias bajas y permiten controlar la ganancia.

Para crear un filtro pasa banda, se pueden solapar un filtro pasa bajos y un filtro pasa altos. El filtro pasa bajos debe tener su frecuencia de corte superior más alta que la frecuencia de corte superior del filtro pasa altos. De esta manera, se crea un rango de frecuencias intermedio (la banda de paso) que será transmitido, mientras que las frecuencias fuera de este rango serán atenuadas. Las frecuencias de corte ($f{c-inf}$ y $f{c-sup}$) definen el ancho de banda (BW) del filtro.

Existen fórmulas para calcular los valores de los componentes, pero a veces los valores calculados no corresponden a componentes comerciales. En tales casos, se puede seleccionar el valor comercial más cercano o ajustar resistencias, o incluso utilizar resistencias ajustables para afinar el filtro experimentalmente, midiendo la respuesta de frecuencia e inyectando una señal senoidal para determinar la frecuencia central (f₀) donde la señal de salida es máxima.

Los amplificadores operacionales con transistores de efecto de campo en la entrada son particularmente adecuados para la elaboración de diversos tipos de filtros activos, encontrando aplicaciones en audio, instrumentación y otros campos.

La velocidad de respuesta de un amplificador operacional (Slew Rate) es un factor importante a considerar. Si la frecuencia o la amplitud de la señal de entrada exceden la capacidad del op-amp para seguir los cambios, la señal de salida puede distorsionarse. Es crucial verificar que el op-amp pueda manejar la señal deseada dentro de su velocidad de rotación especificada. Por ejemplo, un LM741 con una velocidad de rotación de 0.5V/μS puede producir una salida de 10V hasta una frecuencia máxima de aproximadamente 7961 Hz.
