Los filtros pasa banda son componentes esenciales en el mundo de la electrónica y las telecomunicaciones, desempeñando un papel crucial en la selección de frecuencias deseadas y el rechazo de aquellas que son indeseadas. Su capacidad para permitir el paso de una banda específica de frecuencias, mientras atenúa las que se encuentran por encima y por debajo de este rango, los convierte en herramientas indispensables para una vasta gama de aplicaciones. Este artículo se adentra en la complejidad y las diversas metodologías de diseño de filtros pasa banda, con un enfoque particular en las configuraciones en cascada, explorando sus principios fundamentales, parámetros clave y las consideraciones prácticas para su implementación.
Fundamentos del Filtro Pasa Banda
Un filtro pasa banda se caracteriza por permitir el paso de un rango específico de frecuencias, definido por una frecuencia central ($fo$) y un ancho de banda ($BW$). Las frecuencias fuera de esta banda son atenuadas. La frecuencia central es aquella en la que el filtro presenta su máxima ganancia o voltaje de salida. El ancho de banda se define típicamente como la diferencia entre las dos frecuencias, $f2$ y $f1$, donde la ganancia del filtro ha caído 3 dB por debajo de su valor máximo. Es importante destacar que la frecuencia central no es simplemente el promedio aritmético de $f1$ y $f_2$.
La selectividad de un filtro pasa banda se cuantifica mediante el factor de calidad, $Q$. Este parámetro es inversamente proporcional al factor de amortiguación y, cuanto mayor es su valor, más selectivo es el filtro. Un $Q$ alto indica que el filtro es capaz de distinguir con mayor precisión entre frecuencias muy cercanas, permitiendo el paso de una banda muy estrecha alrededor de la frecuencia central. Sin embargo, un $Q$ elevado no necesariamente se traduce en un comportamiento idéntico al de un filtro ideal, que poseería bandas de paso y rechazo perfectamente planas y transiciones abruptas.
La especificación de un filtro pasa banda a menudo incluye parámetros generales como la frecuencia central ($f_o$), el factor de calidad ($Q$), la ganancia ($A$) y el orden del filtro. Para filtros de orden superior, la aproximación (Butterworth, Chebyshev, Bessel, etc.) también juega un papel fundamental, ya que define la forma de la respuesta en frecuencia.
Clasificación de Filtros Pasa Banda: Banda Amplia y Banda Angosta
Los filtros pasa banda se pueden clasificar en dos categorías principales según su ancho de banda:

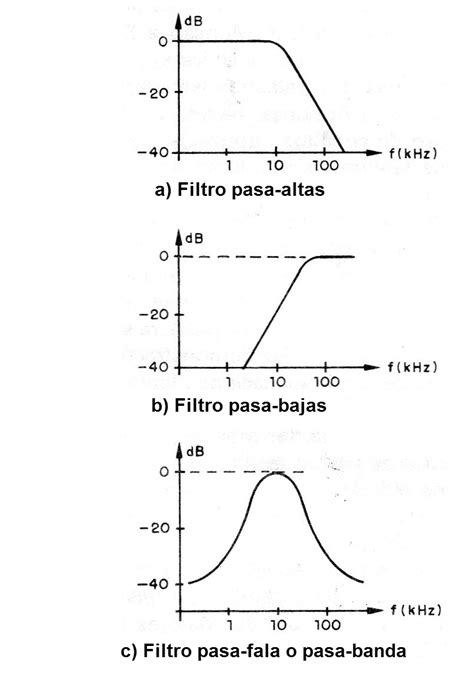

Filtro Pasa Banda de Banda Amplia: Estos filtros permiten el paso de un rango de frecuencias relativamente extenso. Una forma común de implementar un filtro de banda amplia es mediante la conexión en cascada de un filtro pasa bajas y un filtro pasa altas. Es crucial que las frecuencias de corte de ambos filtros no se solapen y que tengan la misma ganancia en la banda de paso. Para asegurar una respuesta adecuada, la frecuencia de corte del filtro pasa bajas debería ser, en general, al menos 10 veces mayor que la frecuencia de corte del filtro pasa altas. La frecuencia central ($fc$) en este caso se calcula como la raíz cuadrada del producto de las frecuencias de corte del filtro pasa bajas ($f{CB}$) y el filtro pasa altas ($f{CA}$): $fc = \sqrt{f{CB} \times f{CA}}$. El ancho de banda ($AB$) se define como la diferencia entre estas dos frecuencias de corte: $AB = f{CB} - f{CA}$.
Filtro Pasa Banda de Banda Angosta: Estos filtros son altamente selectivos y permiten el paso de una banda de frecuencias muy estrecha alrededor de la frecuencia central. Un ejemplo simple de un filtro de banda angosta es un circuito resonante LC (inductor-capacitor), que permite el paso de la frecuencia de resonancia y las frecuencias muy cercanas a ella. Otra aproximación para construir un filtro de banda angosta es conectar en serie un filtro pasa bajas y un filtro pasa altas, asegurando que la frecuencia de corte del filtro pasa bajas sea mayor que la del filtro pasa altas, de modo que exista un solapamiento entre sus bandas de paso y se forme una única banda pasante. La construcción de filtros de banda angosta con alta selectividad (alto $Q$) a menudo presenta desafíos en el mundo analógico, especialmente a altas frecuencias, debido a las limitaciones de los componentes activos.
Diseño de Filtros Pasa Banda de Orden Superior en Cascada
Los filtros pasa banda de orden superior, que ofrecen una mayor selectividad y una respuesta más cercana a la ideal, se construyen típicamente mediante la conexión en cascada de filtros pasa banda de segundo orden. El orden de un filtro pasa banda de orden superior siempre es par, ya que está compuesto enteramente por estas secciones de segundo orden. La fase del filtro pasa banda general estará determinada por el signo de su función de transferencia general; un signo positivo indica una fase no inversa, mientras que un signo negativo indica una fase inversa.
El diseño de un filtro pasa banda de orden superior implica la determinación de los parámetros de cada una de las secciones de segundo orden que lo componen. Este proceso se basa en la transformación de los parámetros de un filtro pasa bajos de orden superior equivalente. Los pasos generales para este diseño son:
Definir los Parámetros Generales: Se establecen los parámetros globales del filtro pasa banda de orden superior, incluyendo la frecuencia central ($fo$), el factor de calidad ($Q{BP}$), la ganancia ($A$), el orden y la aproximación deseada (Butterworth, Chebyshev, Bessel).
Obtener Parámetros del Filtro Pasa Bajos Equivalente: Se consultan tablas que contienen los parámetros ($k{LP}$ y $Q{LP}$) de los filtros pasa bajos de orden superior correspondientes a la aproximación deseada. Por ejemplo, para diseñar un filtro pasa banda de décimo orden, se requieren los parámetros de un filtro pasa bajos de quinto orden.
Transformación de Parámetros: Se utilizan ecuaciones específicas, a menudo derivadas de la literatura especializada como el "Electronic Filter Design Handbook" de Arthur B. Williams y Fred J. Taylor, para transformar los parámetros del filtro pasa bajos ($k{LP}$, $Q{LP}$) junto con los parámetros generales del filtro pasa banda ($fo$, $Q{BP}$, $A$) en los parámetros particulares de cada filtro pasa banda de segundo orden ($f{ox}$, $Q{BPx}$, $A_x$) que conformarán el filtro de orden superior. Es importante notar que los parámetros de un filtro pasa bajos de segundo orden permiten hallar los parámetros de dos filtros pasa banda de segundo orden, mientras que los de un filtro pasa bajos de primer orden se utilizan para hallar los parámetros de un solo filtro pasa banda de segundo orden.
Selección de Topologías: Para implementar las secciones de filtro pasa banda de segundo orden, se pueden emplear diversas topologías, como los filtros Sallen-Key y los filtros MFB (Multiple Feedback). Los filtros Sallen-Key típicamente ofrecen una fase no inversa, mientras que los filtros MFB suelen tener una fase inversa. La elección entre estas topologías, o combinaciones de ellas, dependerá de los requisitos específicos de fase y ganancia del diseño. Por ejemplo, para obtener una fase no inversa general en un filtro de orden superior, se pueden intercalar filtros Sallen-Key y MFB, o utilizar una configuración predominante de Sallen-Key si se desea una fase no inversa global.
Los ejemplos proporcionados ilustran detalladamente este proceso de diseño, mostrando cómo a partir de los parámetros generales y los valores $k{LP}$ y $Q{LP}$ de un filtro pasa bajos, se calculan los parámetros de las secciones de segundo orden necesarias para construir filtros pasa banda de órdenes superiores como sexto, décimo o décimo octavo, utilizando aproximaciones como Butterworth, Chebyshev y Bessel.
Filtros activos de paso de banda con circuitos Sallen-Key (5 - Filtros activos)
Implementaciones Prácticas y Consideraciones
En la práctica, la construcción de filtros pasa banda puede involucrar diferentes enfoques:
Circuitos RLC: Para aplicaciones de baja frecuencia y $Q$ moderados, los circuitos RLC pasivos pueden ser una opción. Sin embargo, su rendimiento se ve afectado por las tolerancias de los componentes y la ausencia de ganancia intrínseca.

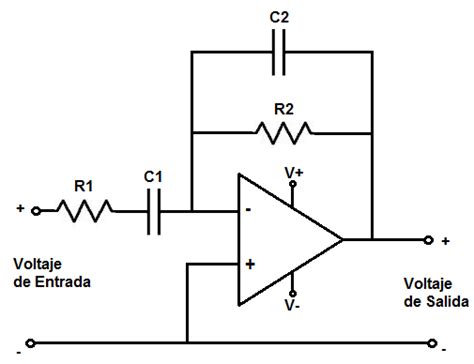

Filtros Activos con Amplificadores Operacionales: El uso de amplificadores operacionales (op-amps) permite la construcción de filtros pasa banda activos que ofrecen ganancia, mayor control sobre los parámetros y la posibilidad de lograr altos factores de calidad ($Q$).

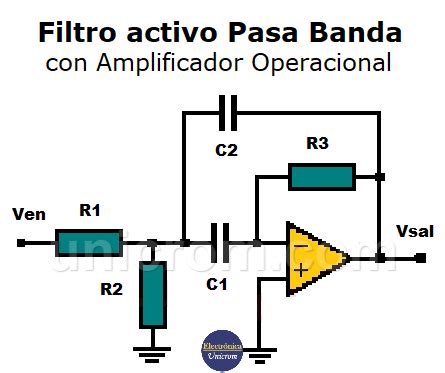

Filtros de Retroalimentación Múltiple (MFB): Son adecuados para valores de $Q$ de hasta aproximadamente 10. Estos filtros utilizan dos elementos reactivos para definir las respuestas de paso bajo y paso alto. Sin embargo, pueden presentar limitaciones de ganancia y ancho de banda a altas frecuencias debido a las características del amplificador operacional. Para manejar ganancias elevadas, se pueden emplear divisores de voltaje en la entrada o modificar la configuración de las resistencias.
Filtros de Variable de Estado (Universal): Estos filtros son muy versátiles y pueden proporcionar salidas de paso de banda, paso alto y paso bajo. Requieren típicamente tres o cuatro amplificadores operacionales y son capaces de alcanzar factores de calidad ($Q$) muy altos (hasta 100 o más). La configuración de ganancia fija es común, pero también existen versiones de ganancia ajustable que utilizan un amplificador operacional adicional. La escalada de impedancia es necesaria para obtener valores de componentes prácticos.
Filtros Sallen-Key: Otra topología popular para filtros activos que, en general, presenta una fase no inversa.
La elección de la topología de filtro activo dependerá de los requisitos específicos de $Q$, frecuencia central, ganancia y la disponibilidad de componentes. Es crucial utilizar modelos de amplificador operacional realistas en simulaciones para prever el comportamiento no ideal, especialmente a altas frecuencias o con altos valores de $Q$, donde las limitaciones de ancho de banda y ganancia del op-amp pueden afectar significativamente la respuesta del filtro.
La interpolación de las señales mediante secciones de interferencia transversal, basadas en líneas de transmisión en paralelo, es una técnica utilizada en circuitos de microondas para lograr acciones de filtrado multibanda. Las etapas de entrada y salida actúan como líneas de transmisión adaptadoras para minimizar las pérdidas de retorno de potencia en las bandas de paso, mientras que un elemento intermedio facilita la conexión adecuada de las secciones interferenciales para mejorar el rechazo de potencia fuera de banda.
En resumen, el diseño de filtros pasa banda, especialmente aquellos de orden superior implementados en cascada, es un proceso que requiere una comprensión profunda de los parámetros de frecuencia, ganancia y selectividad, así como la habilidad para transformar los requisitos generales en las especificaciones detalladas de las secciones de segundo orden. Las diversas topologías activas y pasivas ofrecen flexibilidad para adaptarse a una amplia gama de aplicaciones, desde ecualizadores de audio hasta sistemas de comunicación avanzados. La capacidad de construir respuestas en frecuencia prácticamente ideales es más alcanzable en el dominio del procesamiento digital de señales, aunque con la contrapartida de mayores demandas computacionales.
