El mundo del audio, ya sea en sistemas de alta fidelidad, instalaciones de automoción o incluso en producciones musicales, a menudo se ve empañado por un enemigo invisible pero perjudicial: el ruido. Este ruido, también conocido como interferencia o "hum", puede degradar significativamente la calidad del sonido, introduciendo zumbidos, silbidos o crujidos desagradables que distraen de la experiencia auditiva deseada. Para combatir estas molestas distorsiones, existen soluciones tecnológicas diseñadas específicamente para purificar la señal de audio. Una de estas herramientas es el filtro RCA antirruido, un dispositivo que, aunque pueda parecer sencillo, juega un papel crucial en la obtención de un sonido limpio y cristalino.
¿Qué es un Filtro RCA Antirruido?
En su esencia, un filtro RCA antirruido es un dispositivo electrónico diseñado para ser insertado en la cadena de señal de audio, específicamente en las conexiones que utilizan el estándar RCA. Las conexiones RCA, reconocibles por sus conectores circulares con un pin central y un anillo exterior, son omnipresentes en equipos de audio domésticos, sistemas de sonido de vehículos y equipos de DJ. El propósito principal de este filtro es identificar y atenuar o eliminar las frecuencias de ruido no deseadas que se han introducido en la señal de audio antes de que esta llegue al amplificador o a los altavoces.
La interferencia que un filtro RCA antirruido busca eliminar puede tener diversas fuentes. Una de las más comunes en sistemas de audio de automóviles es la captación de ruido eléctrico de otros componentes del vehículo, como el alternador, la bomba de combustible, el sistema de encendido o incluso la propia instalación eléctrica. Este ruido se propaga a través de los cables de señal RCA, manifestándose como un zumbido que aumenta de tono con las revoluciones del motor. En entornos domésticos, el ruido puede provenir de fuentes de alimentación defectuosas, cables de audio de baja calidad, o la proximidad de otros dispositivos electrónicos que generan campos electromagnéticos.
Principios de Funcionamiento
Los filtros RCA antirruido operan bajo diversos principios de ingeniería eléctrica para lograr su objetivo. Si bien los diseños específicos pueden variar entre fabricantes y modelos, la mayoría emplea técnicas de filtrado para aislar las frecuencias de ruido.
Uno de los métodos más comunes implica el uso de filtros de paso bajo o filtros de paso de banda. Un filtro de paso bajo permite que las frecuencias por debajo de un cierto umbral pasen a través de él, mientras que atenúa o bloquea las frecuencias por encima de ese umbral. En el contexto del ruido de audio, esto puede ser útil si el ruido se concentra en frecuencias más altas que la mayoría de las señales de audio útiles. Por otro lado, un filtro de paso de banda permite que un rango específico de frecuencias pase, bloqueando las frecuencias tanto por debajo como por encima de ese rango.
Otro enfoque común es el uso de transformadores de aislamiento. Estos transformadores son capaces de romper los bucles de tierra, que son una causa frecuente de zumbido en los sistemas de audio. Un bucle de tierra se forma cuando hay múltiples caminos para que la corriente de tierra regrese a su punto de origen, creando una diferencia de potencial que se induce en la señal de audio. Un transformador de aislamiento desacopla eléctricamente la señal de audio, impidiendo que estas diferencias de potencial afecten la integridad de la señal.

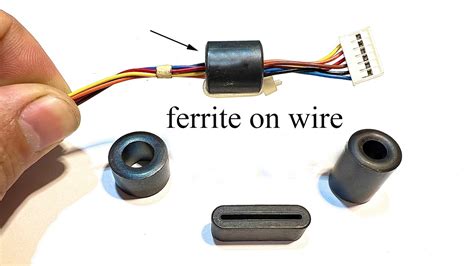

Algunos filtros más avanzados pueden incorporar filtros de Ferrita. Estos son pequeños cilindros o anillos que se colocan alrededor de los cables de audio. La Ferrita es un material ferromagnético que actúa como una inductancia a altas frecuencias. Cuando las señales de ruido de alta frecuencia intentan pasar a través del cable, la inductancia de la Ferrita las frena, disipando la energía del ruido como calor.
Es importante entender que un filtro RCA antirruido no es una varita mágica que eliminará todo tipo de ruido. Su efectividad depende en gran medida de la naturaleza y la fuente del ruido. Por ejemplo, si el ruido es una señal digital que se está acoplando directamente a la señal de audio analógica, un filtro simple podría no ser suficiente. Sin embargo, para las causas más comunes de interferencia eléctrica y de bucles de tierra, un filtro RCA antirruido bien diseñado puede ser una solución muy eficaz.
Tipos de Filtros RCA Antirruido
Existen varias configuraciones y tipos de filtros RCA antirruido disponibles en el mercado, cada uno con sus propias ventajas y aplicaciones:

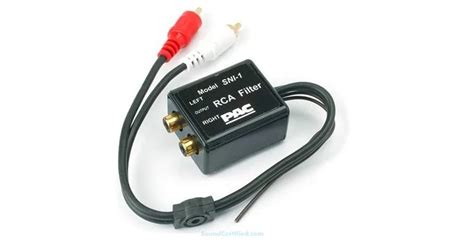

Filtros de Aislamiento de Tierra (Ground Loop Isolators): Estos son quizás los filtros más comunes y efectivos para tratar el problema de los bucles de tierra. Generalmente, constan de dos unidades, una para los canales izquierdo y derecho, cada una con conectores RCA de entrada y salida. Internamente, utilizan transformadores de aislamiento para desacoplar eléctricamente las conexiones de tierra entre los dispositivos. Son particularmente útiles en sistemas de audio de automóviles donde los diferentes componentes del vehículo pueden tener diferentes potenciales de tierra.
Filtros de Reducción de Ruido Genéricos: Estos filtros pueden emplear una combinación de técnicas, como condensadores y bobinas, para atenuar un rango más amplio de frecuencias de ruido. A menudo se presentan como un solo módulo que se intercala entre los cables RCA. Su efectividad puede variar dependiendo de la frecuencia específica del ruido que se desea eliminar.
Filtros con Supresores de Picos: Algunos filtros más sofisticados también incluyen componentes para suprimir picos de voltaje transitorios que podrían dañar los equipos de audio.
Filtros Activos: Si bien la mayoría de los filtros RCA antirruido son pasivos (no requieren alimentación externa), existen algunos diseños activos que utilizan componentes electrónicos alimentados para lograr una filtración más agresiva. Sin embargo, estos son menos comunes en aplicaciones de consumo general.
La elección del tipo de filtro dependerá de la naturaleza específica del ruido que se está experimentando y de la complejidad del sistema de audio.
Aplicaciones Comunes
Los filtros RCA antirruido encuentran su utilidad en una amplia gama de escenarios donde la pureza de la señal de audio es primordial:

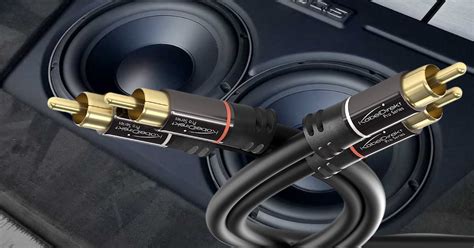

Sistemas de Audio de Automóviles: Esta es probablemente la aplicación más extendida para los filtros RCA antirruido. El entorno eléctrico de un automóvil es notoriamente "ruidoso". El alternador, la bomba de combustible, los sistemas de encendido y otros componentes electrónicos generan interferencias electromagnéticas que pueden ser captadas por los cables de señal RCA. Un filtro de aislamiento de tierra es casi indispensable en muchos sistemas de audio de posventa para eliminar el zumbido persistente que se sincroniza con las revoluciones del motor.
En un coche, la señal de audio viaja desde la unidad principal (la radio o el reproductor) a través de los cables RCA hasta los amplificadores. Si la unidad principal y el amplificador tienen diferentes puntos de conexión a tierra, o si hay interferencias eléctricas en la ruta del cable, se puede introducir ruido. El filtro rompe este bucle de tierra, impidiendo que el ruido se propague a través de la señal de audio.
Sistemas de Audio Domésticos de Alta Fidelidad (Hi-Fi): Aunque los sistemas domésticos suelen ser menos propensos a las interferencias eléctricas extremas que los automóviles, el ruido puede seguir siendo un problema. Los bucles de tierra pueden ocurrir en sistemas complejos con múltiples componentes conectados a diferentes tomas de corriente. Cables de audio de baja calidad o la proximidad de electrodomésticos con motores (como refrigeradores o aires acondicionados) también pueden inducir ruido. Un filtro RCA antirruido puede ayudar a limpiar la señal y mejorar la claridad del sonido, especialmente en sistemas sensibles.
Instalaciones de Sonido Profesional y DJ: En entornos de sonido en vivo o en estudios de grabación, la integridad de la señal de audio es crítica. El ruido puede arruinar una actuación o una grabación. Los filtros RCA antirruido pueden ser utilizados para aislar componentes específicos o para resolver problemas de ruido persistentes en configuraciones complejas.
Sistemas de Cine en Casa: Similar a los sistemas Hi-Fi, los sistemas de cine en casa pueden beneficiarse de la reducción de ruido para una experiencia de audio más inmersiva y sin distracciones.
Consideraciones al Elegir e Instalar un Filtro RCA Antirruido
Al seleccionar e instalar un filtro RCA antirruido, es importante tener en cuenta varios factores para asegurar su máxima efectividad:
Identificar la Causa del Ruido: Antes de comprar un filtro, intente diagnosticar la fuente del ruido. ¿El zumbido cambia con las revoluciones del motor? ¿Ocurre solo cuando ciertos electrodomésticos están encendidos? Si el ruido es un zumbido constante que aumenta con las RPM del motor en un coche, es muy probable que se trate de un bucle de tierra o interferencia del alternador, y un filtro de aislamiento de tierra será la solución más adecuada. Si el ruido es más intermitente o de alta frecuencia, podría requerir un tipo de filtro diferente o una solución más compleja.
Calidad de Construcción: Opte por filtros de marcas reputadas y con buena calidad de construcción. Los conectores RCA deben ser sólidos y encajar firmemente. Los componentes internos deben estar bien protegidos.
Tipo de Conexión: Asegúrese de que el filtro tenga el tipo de conectores RCA adecuados para su instalación. La mayoría son conectores macho a hembra, lo que significa que se intercala entre el cable RCA existente y el puerto de entrada del dispositivo.
Instalación Correcta:
- En Automóviles: El filtro de aislamiento de tierra generalmente se instala entre la unidad principal y el amplificador. Es importante asegurarse de que los cables de entrada y salida del filtro estén conectados correctamente (entrada del filtro a la salida de la unidad principal, salida del filtro a la entrada del amplificador). Los cables RCA deben ser de buena calidad para minimizar la captación de ruido en primer lugar. Mantener los cables RCA alejados de los cables de alimentación y otros mazos de cables del vehículo puede ayudar a prevenir la inducción de ruido.
- En Hogares: La instalación es similar, intercalando el filtro entre la fuente de audio (reproductor de CD, streamer, etc.) y el preamplificador o amplificador. Es crucial asegurarse de que todos los componentes estén conectados a la misma toma de corriente o a través de una regleta de buena calidad para minimizar las diferencias de potencial de tierra.
Quando Você deve usar o filtro Anti Ruído #somautomotivo
No Es una Solución Universal: Recuerde que un filtro RCA antirruido es una herramienta para abordar problemas de ruido específicos. Si la fuente del ruido es una señal de audio digital corrupta desde el principio, o si los cables RCA están severamente dañados, un filtro podría no resolver completamente el problema. En algunos casos, puede ser necesario reemplazar cables de audio de baja calidad, mejorar el blindaje de los cables, o incluso reubicar componentes para minimizar la interferencia.
Conclusión Parcial y Perspectivas Futuras
Los filtros RCA antirruido son componentes valiosos en la búsqueda de un sonido de alta calidad, actuando como guardianes contra las interferencias que pueden degradar la experiencia auditiva. Desde eliminar el molesto zumbido en los sistemas de audio de automóviles hasta purificar señales en entornos de alta fidelidad, su función es clara: aislar y atenuar el ruido no deseado.
La tecnología detrás de estos filtros, aunque a menudo simple en su concepción, se basa en principios sólidos de ingeniería eléctrica, como el aislamiento de tierra y el filtrado de frecuencias. A medida que la tecnología de audio continúa evolucionando, con la creciente prevalencia de señales digitales y sistemas cada vez más complejos, la necesidad de soluciones efectivas para el ruido de fondo persistirá. Si bien los filtros RCA antirruido son una solución probada y eficaz para muchas de las causas comunes de interferencia, la investigación y el desarrollo continuos en el campo de la supresión de ruido electrónico sin duda traerán nuevas innovaciones para garantizar que el sonido puro siga siendo el protagonista.
La importancia de un cableado de calidad y una instalación cuidadosa no puede ser subestimada, ya que estos factores sientan las bases para un sistema de audio libre de ruido, donde el filtro RCA antirruido puede desempeñar su papel de manera óptima.
