La calidad del aire interior es un factor determinante para la salud, el confort y la eficiencia energética en cualquier edificación. Los sistemas de ventilación y climatización juegan un papel fundamental en la regulación de este ambiente, y dentro de ellos, los filtros de aire son componentes esenciales que garantizan la pureza del aire que respiramos. En particular, la configuración de filtros F6 y F8 en unidades de recuperación de aire (UTA) merece una atención detallada para optimizar su funcionamiento y prolongar la vida útil del equipo.
¿Por Qué Necesitamos Filtros de Aire?
Los filtros de aire son dispositivos diseñados para disminuir la concentración de partículas sólidas presentes en el aire. Su función primordial es doble: por un lado, preservan el equipo de ventilación de agentes externos que puedan afectarlo, evitando la acumulación de polvo, suciedad, insectos y otros contaminantes que podrían dañar componentes internos como ventiladores o intercambiadores de calor. Por otro lado, y de manera crucial, evitan que contaminantes del aire exterior entren en los espacios interiores, lo cual es vital en entornos que requieren altos niveles de pureza, como quirófanos, salas blancas, laboratorios o áreas de producción farmacéutica y alimentaria.
La normativa vigente, como el Código Técnico de la Edificación (CTE) DB HS3 sobre Calidad del Aire Interior y el Reglamento de Instalaciones Térmicas en los Edificios (RITE), subraya la obligatoriedad de contar con sistemas de filtración adecuados y de realizar su mantenimiento periódico. El CTE DB HS3 estipula revisiones semestrales de los sistemas de climatización, incluyendo limpieza y sustitución de filtros. El RITE, por su parte, exige que la filtración del aire insuflado cumpla con las exigencias de calidad del aire interior, considerando tanto el uso del edificio como la calidad del aire exterior.
Comprendiendo las Clases de Filtros: De G4 a F8

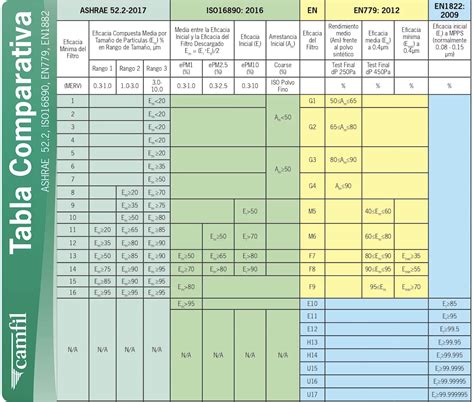

La clasificación de los filtros de aire se basa principalmente en la norma UNE-EN 779, que los divide en dos grandes categorías: filtros de clase G (para polvo grueso) y filtros de clase F (para polvo fino), diferenciándose en su método de clasificación: los filtros G se clasifican por su capacidad de retención de partículas, mientras que los filtros F se clasifican por su eficiencia.
Filtros Clase G:
- G1: Retención de partículas entre el 50% y 65%.
- G2: Retención de partículas entre el 65% y 80%.
- G3: Retención de partículas entre el 80% y 90%.
- G4: Garantizan una retención de hasta el 90% de las partículas del aire. Estos filtros son ideales para la prefiltración, capturando partículas gruesas como polvo grueso, insectos, fibras textiles y cabello. Un ejemplo específico es el filtro Metallic Z-Line, que combina una media de fibras sintéticas con un marco metálico, ofreciendo una eficiencia ASHRAE del 95% y clasificándose como G4 según la norma EN 779.
Filtros Clase F:
- F5: Eficiencia entre el 40% y 60%. Estos filtros se utilizan cuando la unidad de tratamiento de aire (UTA) no incorpora un recuperador de calor y la calidad del aire interior es moderada (IDA3) o inferior (IDA4). Son adecuados para aplicaciones con bajos requisitos de pureza, como fábricas, almacenes o cocheras, y también como prefiltros para clases superiores.
- F6: Eficiencia entre el 60% y 80%. Este nivel de filtración es común en filtros de circulación en estaciones de ventilación central, y como filtros finales para aire acondicionado en salas de venta, oficinas y ciertas plantas de producción.
- F7: Eficiencia entre el 80% y 90%. Los filtros F7 son prefiltros para clases de filtros superiores (E11 a H13) y para filtros de carbón activado. Se emplean como filtros finales en oficinas, plantas de producción, centros de control, hospitales y centros de procesamiento de datos. Son capaces de retener partículas finas, esporas, moho y polen, contribuyendo significativamente a la mejora de la salud respiratoria.
- F8: Eficiencia entre el 90% y 95%. Estos filtros se utilizan como filtros finales en aplicaciones de aire acondicionado en oficinas, plantas de producción, centros de control, hospitales, centros EDP, y como prefiltros para clases de filtros H13 y superiores, así como para carbón activado.
- F9: Eficiencia garantizada hasta el 95%. Similar al F8, se usa como filtro final en una amplia gama de aplicaciones, incluyendo aquellas con requisitos de alta pureza.
Además de las clases G y F, existen filtros de mayor eficiencia como los HEPA (High Efficiency Particulate Air) y ULPA (Ultra Low Penetration Air), clasificados según la norma EN 1822, que retienen partículas extremadamente pequeñas, incluyendo bacterias y virus. La norma UNE-EN 779 también reconoce la existencia de filtros de carbón activado (como el Carbo-pack) para la eliminación de gases y olores, que deben combinarse con filtros de alta eficiencia para optimizar su rendimiento.
La Configuración Óptima: F6 y F8 en Recuperadores de Aire

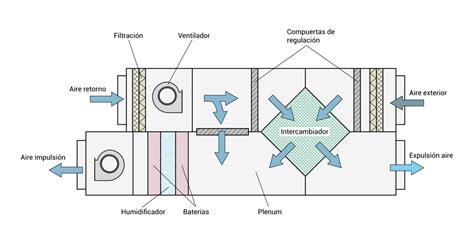

La pregunta recurrente sobre la colocación de los filtros F6 y F8 en un sistema de recuperación de aire es fundamental. Generalmente, la configuración más eficaz implica una etapa de prefiltración y una etapa de filtración final.
La tabla del IT 1.1.4.2.4, a la que se hace referencia, probablemente detalla las clases de filtros recomendadas para diferentes aplicaciones. En el contexto de un recuperador de aire, una configuración común y eficiente es la siguiente:
- Prefiltro (F6): Se coloca en la fase de aspiración de aire exterior. Su función es capturar las partículas de mayor tamaño (polvo grueso, polen, esporas, insectos) antes de que lleguen al recuperador de calor y al filtro final. Esto protege el recuperador de ensuciamiento prematuro y alarga la vida útil del filtro F8.
- Filtro Final (F8): Se sitúa después del recuperador de calor, en la línea de impulsión de aire interior. Su misión es retener las partículas más finas que hayan podido pasar el prefiltro, asegurando que el aire que se distribuye en el interior sea de alta calidad.
¿Por qué esta configuración y no otras?
- F6 en impulsión y F8 en extracción: Colocar el F6 en la impulsión protegería el interior, pero el aire exterior sin filtrar podría dañar el recuperador. El F8 en extracción no tendría sentido práctico, ya que el objetivo es filtrar el aire que entra.
- Ambos filtros juntos en la impulsión: Esto significaría que el F6 tendría que soportar la carga de suciedad del aire exterior, saturándose más rápidamente y reduciendo la eficacia del F8.
- Filtro en la expulsión: Si bien la principal función de los filtros es proteger el interior y el equipo, un filtro en la expulsión podría ser considerado en casos muy específicos para evitar la emisión de partículas al exterior, aunque no es la configuración estándar y generalmente no se considera necesario para proteger el aparato del uso en sí mismo.
Recuperador de calor - ACR Grupo
El Debate sobre el Uso de G4 como Prefiltro de Refuerzo
La sugerencia de utilizar un filtro G4 en lugar de un F6 como prefiltro de refuerzo al F6 (o incluso en lugar del F6, si se considera F4 como el prefiltro mínimo) plantea un interesante dilema económico y de mantenimiento.
- Argumento económico: Un prefiltro G4 es significativamente más económico (alrededor de 10€) que un F6 (alrededor de 20€). Si se utiliza un G4, este se saturará más rápidamente debido a su menor capacidad de filtración de partículas finas. Sin embargo, al saturarse antes, protege al filtro F6, permitiendo que este último filtre partículas más finas y alargue su vida útil. A largo plazo, esto podría traducirse en un ahorro económico, ya que el cambio del G4 sería más frecuente pero menos costoso que el cambio del F6.
- Argumento de mantenimiento y eficiencia: La saturación del prefiltro G4 implica una mayor pérdida de carga en el sistema. Si bien la pérdida de carga de los filtros solo es relevante en el cálculo inicial si son externos al equipo, su ensuciamiento posterior sí afecta al rendimiento. Un sistema con un prefiltro G4 saturado podría requerir mayor potencia del ventilador para mantener el caudal nominal, o resultar en una reducción del caudal si el ventilador no puede compensar la resistencia adicional. Por otro lado, la protección que el G4 ofrece al F6 permite que este último opere de manera más eficiente durante más tiempo, filtrando partículas más finas que el G4 no puede retener.
La decisión de usar G4 como prefiltro de refuerzo al F6 (o como sustituto si se considera suficiente) dependerá de varios factores:
- Calidad del aire exterior: En zonas con alta contaminación de partículas gruesas, un G4 podría ser una opción viable para proteger un filtro F6.
- Coste inicial vs. coste de mantenimiento: Evaluar el coste total a lo largo de la vida útil del equipo, considerando la frecuencia de cambio y el precio de cada tipo de filtro.
- Requisitos de pureza del aire interior: Si se requieren niveles muy altos de pureza, un F6 como prefiltro ofrece una mejor protección inicial antes del filtro F8.
- Pérdida de carga admisible: Analizar si el aumento de la pérdida de carga debido a la saturación del G4 afectará negativamente el rendimiento del sistema.
Es importante recordar que el reglamento establece que los filtros F5 solo se podrán usar cuando la UTA no incorpore un recuperador de calor. En sistemas con recuperador, se suelen requerir filtros de mayor eficiencia como F6 o superiores como prefiltros.
Consideraciones Adicionales: Pérdida de Carga y Contaminación por Gases
La pérdida de carga es un parámetro crítico en el diseño de sistemas de ventilación. Se refiere a la resistencia que ofrecen los componentes (incluidos los filtros) al paso del aire. Si bien es un factor a considerar en el cálculo inicial del sistema, especialmente si los filtros son externos, el ensuciamiento progresivo de los filtros aumenta esta pérdida de carga. Un aumento excesivo puede reducir el caudal de aire, forzar el ventilador y aumentar el consumo energético. La elección de filtros con una pérdida de carga inicial razonable y una capacidad de acumulación de suciedad adecuada es crucial para mantener un caudal constante y nominal a lo largo del tiempo.
En cuanto a la posibilidad de contaminación por gases, como los gases de combustión, los filtros G4 o F6 no están diseñados para eliminarlos. Para este propósito, se requieren filtros de carbón activado. Si una instalación toma aire de una cubierta cercana a otros extractores, o en áreas con riesgo de contaminación por gases de combustión (por ejemplo, cerca de chimeneas), la instalación de un filtro de carbón activado en la etapa de prefiltración, o como un filtro adicional, sería necesaria. Estos filtros, como el Carbo-pack de Airtècnics, están diseñados para adsorber gases y olores y deben combinarse con un filtro de alta eficiencia para optimizar su rendimiento.
La idea de que "cuanto más elevado es, más exigencia de filtrado" es correcta. Las clasificaciones de filtros siguen una escala de eficiencia creciente: G4 < F5 < F6 < F7 < F8 < F9 < H13 < H14. Cada etapa superior está diseñada para capturar partículas de menor tamaño o con mayor eficacia.
La Perspectiva del Mantenimiento y el Ahorro
En edificios con múltiples unidades de tratamiento de aire (UTA), como grandes complejos de oficinas o hospitales, la optimización de los filtros es un criterio de mantenimiento importante. La experiencia sugiere que, en estas instalaciones, se pueden lograr ahorros significativos al utilizar un prefiltro económico (como un G4) para proteger un filtro más caro y de mayor eficiencia (como un F6). Este enfoque, aunque implica un cambio de filtro más frecuente para el G4, prolonga la vida útil del F6, reduciendo la frecuencia de sustitución de este último y, en consecuencia, el coste total de mantenimiento. Es una estrategia que a menudo se pasa por alto en instalaciones de construcción nueva, pero que demuestra ser efectiva en la gestión de flotas de UTA.
Sistemas de Ventilación Mecánica de Doble Flujo y la Importancia de los Filtros
Los sistemas de ventilación mecánica de doble flujo, también conocidos como ventilación inteligente, son la vanguardia en la gestión de la calidad del aire interior. Estos sistemas introducen aire fresco y filtrado en las estancias y, simultáneamente, extraen el aire viciado de zonas húmedas como baños y cocinas. La pieza clave es la unidad de ventilación mecánica con recuperación de calor (o frío), que transfiere energía entre el aire de salida y el de entrada, logrando ahorros energéticos significativos (hasta un 85% de recuperación de energía).
En estos sistemas, la calidad de los filtros es primordial. Un aire limpio y filtrado asegura el máximo beneficio para la salud y el confort, además de proteger el recuperador de calor. La capacidad de estos sistemas para mantener un caudal de aire constante y ajustado a las condiciones de cada estancia, gracias a la filtración adecuada, es fundamental para evitar problemas de alergias, mejorar la calidad del sueño, aumentar la concentración y la productividad, y crear entornos interiores comparables a los entornos naturales.
La necesidad de sistemas de filtración eficientes se acentúa en las grandes ciudades, donde la contaminación del aire exterior, incluyendo dióxido de carbono procedente del tráfico, puede filtrarse en los edificios incluso con las ventanas cerradas. Un sistema de ventilación mecánica de doble flujo con filtros de alta calidad es la solución óptima para garantizar una renovación del aire constante y limpia, combatiendo los efectos nocivos de la contaminación urbana y promoviendo un ambiente interior saludable y confortable. La inversión en un buen sistema de filtros y su mantenimiento adecuado es, sin duda, una inversión en salud y bienestar.
