El acceso a agua limpia y segura es fundamental para la vida y el desarrollo. Ya sea para consumo doméstico, riego, procesos industriales o recreación, la calidad del agua es un factor determinante. En este contexto, los filtros de arena emergen como una solución robusta y eficaz, con una historia que se remonta a la antigüedad y una aplicación cada vez más refinada en la tecnología moderna. Desde la simple separación de sólidos hasta la eliminación de contaminantes complejos, los filtros de arena ofrecen versatilidad y fiabilidad, adaptándose a un amplio espectro de necesidades hídricas.
Fundamentos de la Filtración con Arena: Un Viaje a Través del Tiempo
La técnica de separación de sólidos y líquidos mediante materiales filtrantes no es una invención reciente. Ya en la antigüedad, se empleaban juncos y plantas genistas para llenar recipientes de tamizado, logrando así la separación de materiales sólidos y líquidos. Esta práctica ancestral sienta las bases de lo que hoy conocemos como filtros de profundidad, donde los filtros de lecho de arena son un ejemplo paradigmático de material granular suelto.
Estos filtros son especialmente útiles para separar pequeñas cantidades de sólidos finos, típicamente por debajo de 10 partes por millón (ppm) o 10 gramos por metro cúbico, y partículas de tamaño inferior a 100 micrómetros de soluciones acuosas. Su principal propósito suele ser la purificación del fluido más que la recuperación de los sólidos como material valioso. El principio de funcionamiento se basa en proporcionar a las partículas sólidas múltiples oportunidades para ser capturadas en la superficie de los granos de arena. A medida que el fluido fluye a través de la arena por un recorrido tortuoso, las partículas se acercan a los granos de arena. La repulsión de carga superficial, si la carga de la arena es del mismo signo que la de las partículas, puede ser un factor que influya en la captura. Aunque las partículas pueden desalojarse, a menudo vuelven a ser capturadas a mayor profundidad dentro del lecho. Sorprendentemente, un grano de arena que ya ha acumulado sólidos puede volverse más atractivo o repeler partículas adicionales. En ciertas aplicaciones, el pretratamiento del efluente es necesario para asegurar una captura de partículas eficaz.
Tipos de Filtros de Arena: De lo Rápido a lo Lento y Más Allá
La diversidad de necesidades hídricas ha dado lugar a varios tipos de filtros de arena, cada uno con sus características y aplicaciones específicas. Los tres métodos principales que se utilizan ampliamente en la industria del agua a nivel mundial son:

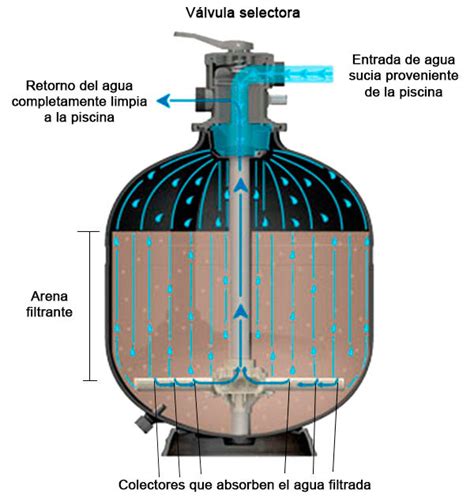

Filtros de Arena Rápidos (por Gravedad): Estos filtros, a menudo denominados filtros de lecho de arena a presión en aplicaciones industriales, suelen funcionar con un flujo descendente. El agua bruta, típicamente pretratada, entra por la parte superior de la cámara del filtro, fluye a través del medio filtrante (principalmente arena) y el efluente se drena por la parte inferior. La arena ocupa la mayor parte del espacio de la cámara y se asienta sobre un sistema de boquillas o drenaje. Para garantizar una distribución uniforme del agua y evitar caudales excesivos en zonas específicas, se implementan sistemas de distribución de agua y aire.
La eficacia de estos filtros aumenta a medida que capturan más partículas, un proceso conocido como "maduración del filtro". Durante esta fase inicial, el efluente puede no cumplir los criterios de calidad y a menudo se reinyecta en etapas anteriores del proceso. La regeneración del medio filtrante se logra mediante el lavado a contracorriente, donde el agua (y a veces aire) se bombea en sentido inverso para eliminar los sólidos acumulados. El agua de lavado puede ser parcialmente reinyectada o desechada. La elección del tamaño de los granos de arena es un compromiso: granos más pequeños ofrecen mayor superficie para una mejor descontaminación, pero requieren más energía de bombeo. Los filtros de lecho de arena de presión rápida suelen emplear granos en el rango de 0.6 a 1.2 mm, con una profundidad de lecho recomendada de 0.6 a 1.8 metros. Operan típicamente con presiones de alimentación de 2 a 5 bar(a). La pérdida de presión a través de un lecho limpio es baja, pero aumenta a medida que se acumulan partículas. Cuando la pérdida de presión alcanza aproximadamente 0.5 bares, se inicia el lavado a contracorriente, que consiste en fluidificar y expandir el lecho hasta un 30% para liberar las partículas atrapadas.
Filtros de Arena de Flujo Ascendente (Retrolavado Continuo): Este es un enfoque más novedoso donde el agua a filtrar se introduce desde el fondo y el agua filtrada se obtiene en la parte superior. Este flujo inverso integra el proceso de lavado a contracorriente en la operación continua de filtración, lo que resulta en una menor cantidad de agua de lavado necesaria y tiempos de limpieza reducidos.
Filtros de Arena Lentos: A diferencia de los filtros rápidos, la característica distintiva de los filtros de arena lentos es la presencia de una capa biológicamente activa en la superficie del lecho de arena, donde se desarrollan comunidades microbianas. Estas comunidades juegan un papel crucial en la eliminación de materia orgánica, bacterias, virus y quistes patógenos como Giardia y Cryptosporidium. La profundidad recomendada para estos filtros es de 0.9 a 1.5 metros, y la capa microbiana se forma en un plazo de 10 a 20 días. La limitación principal para el agua a tratar en estos filtros es la turbidez, idealmente por debajo de 10 NTU (Unidades de Turbidez Nefelométrica). Los filtros de arena lentos son una opción económica, ya que no requieren productos químicos y poca asistencia mecánica. Su regeneración se realiza mediante un proceso de raspado para eliminar mecánicamente las partículas secas de la superficie, aunque también puede hacerse bajo el agua. Una desventaja es que suelen requerir una mayor superficie de terreno en comparación con los filtros rápidos, especialmente si el agua bruta presenta una alta contaminación.
Materiales Filtrantes y Filtros Multimedia
Más allá de la arena, otros materiales se emplean en sistemas de filtración avanzados, dando lugar a los filtros de lecho mixto o multimedia. Estos filtros combinan capas de diferentes materiales, cada uno con propiedades específicas:
- Antracita: Un material más duro y menos volátil que otros carbones.
- Carbón Activado Granular (CAG): Puede utilizarse tanto para adsorción como para filtración.
- Granate: Un mineral que proporciona un color rojizo y es más pesado que la arena.
- Ilmenita: Un óxido de hierro y titanio, también más pesado que la arena.

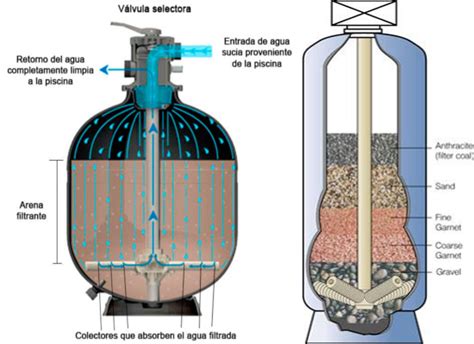

Estos materiales se ordenan por densidad, con los compuestos más pesados asentándose en el fondo y los más ligeros en la parte superior. Una disposición común incluye antracita en la parte superior, seguida de arena y granate, con un soporte de grava en el fondo. La profundidad de estos filtros suele oscilar entre 0.6 y 1 metro. El flujo operativo nominal y la caída de presión suelen estar entre 3-7 gpm/ft² y 3-7 psi. El lavado a contracorriente se activa cuando la caída de presión supera los 10 psi, invirtiendo el flujo para eliminar las partículas atrapadas.
Se distinguen además:
- Filtros Monomedia: De una sola capa, comúnmente de arena, aunque están siendo reemplazados por tecnologías más nuevas. El monomedia de lecho profundo utiliza antracita o CAG y se emplea cuando la calidad del agua es constante, ofreciendo un mayor tiempo de funcionamiento.
- Filtros de Doble Medio (Bimédia): Suelen contener una capa de arena en el fondo y una capa de antracita o CAG en la parte superior.
- Filtros de Triple Medio (Trimédia) o Mixtos: Compuestos por tres capas.
Los filtros de triple medio y algunos de doble medio requieren el uso de productos químicos floculantes para optimizar su eficacia. Al pasar el agua floculada a través de estos filtros, se retienen los flóculos y las partículas atrapadas, reduciendo la carga bacteriana y eliminando la mayoría de los sólidos.
filtros para agua de pozo, evita arena, arenillas y demás
Aplicaciones Prácticas de los Filtros de Arena
La versatilidad de los filtros de arena se refleja en su amplia gama de aplicaciones:
Sondeos y Pozos de Agua: En Sondeos Nigrán, expertos en la perforación segura y eficaz de pozos de barrena en Pontevedra, ofrecen soluciones integrales para el abastecimiento de agua. Sus sistemas de filtración de alto rendimiento, que combinan materiales de primera calidad como filtros de arena de manganeso con carcasas de fibra de vidrio resistentes, garantizan una mayor resistencia a la presión y un rendimiento duradero. Estos filtros son cruciales para obtener agua de calidad para consumo, riego u otras necesidades, reduciendo la dependencia del suministro público y generando ahorros económicos.
Tratamiento de Aguas Subterráneas: Son especialmente eficaces en la eliminación de hierro y manganeso de aguas subterráneas amarillas, mejorando significativamente su calidad.
Sistemas de Circulación y Riego: Se utilizan en la circulación de agua para piscinas y jardines, así como en sistemas de riego por goteo. En aplicaciones de riego, la filtración de arena es particularmente adecuada para aguas superficiales de mala calidad o con fluctuaciones estacionales. Los filtros de arena retienen partículas en suspensión (TSS) mediante tamizado mecánico, sedimentación, fuerzas centrífugas, adsorción física e interacción electrostática. Las alturas de lecho de 60-75 cm son idóneas para la retención de sólidos en aplicaciones de riego, y la velocidad de filtración es un parámetro fundamental para garantizar la calidad del agua, especialmente en sistemas de goteo donde la menor velocidad de paso del agua por el sistema de filtración resulta en una mejor calidad del agua.
Tratamiento de Agua para Uso Doméstico: Los filtros de carbón activado, a menudo integrados en sistemas de filtración, eliminan eficazmente la decoloración, olores, turbidez, cloro y residuos de pesticidas, elevando los estándares de purificación del agua para el hogar. NEWater, un experto certificado en tratamiento de agua, ofrece soluciones confiables para filtros de agua de pozo comerciales y para toda la casa.
Aplicaciones Industriales: Incluyen el tratamiento de agua para acuicultura, procesos de plantas industriales, refrigeración de calderas y desalinización de agua de mar. Los filtros de agua industriales mejoran la calidad del agua en múltiples sectores.
Suministro a Comunidades Rurales: Proporcionan una fuente fiable de agua limpia para comunidades con acceso limitado al suministro público.
Tratamiento de Aguas Residuales: Se emplean ocasionalmente como una etapa final de pulido en el tratamiento de aguas residuales.
Consideraciones Clave y Desafíos
Si bien los filtros de arena son una tecnología probada y eficaz, existen consideraciones importantes para su correcto funcionamiento y mantenimiento:
- Colmatación: La obstrucción del medio filtrante es una limitación inherente que requiere un lavado a contracorriente significativo y, en algunos casos, el uso de productos químicos en el pretratamiento. El agua de lavado generada debe ser tratada o desechada adecuadamente.
- Pérdida de Carga: La resistencia que opone el lecho filtrante al paso del agua, conocida como pérdida de carga, es un indicador crucial del estado de atascamiento del filtro. Se fija una pérdida de carga máxima permitida para asegurar que la turbidez del agua filtrada se mantenga dentro de los límites aceptables antes de que el filtro requiera regeneración. Un mal diseño, como en el "Comportamiento filtro 2" descrito, puede llevar a que el filtro se perfore antes de alcanzar la pérdida de carga máxima, comprometiendo la calidad del agua.
- Período de Maduración: Tras la construcción o regeneración, los filtros de arena experimentan un período inicial de maduración durante el cual la turbidez del agua filtrada disminuye gradualmente hasta estabilizarse. Durante este tiempo, el efluente puede necesitar ser reinyectado.
- Pérdida de Agua: El proceso de lavado a contracorriente consume una cantidad considerable de agua, lo que debe tenerse en cuenta en el dimensionamiento del sistema, especialmente cuando se trata de suministrar un volumen específico de agua a una comunidad.
- Modelado y Diseño: La construcción de modelos precisos para filtros de arena implica suposiciones matemáticas, como la esfericidad de los granos de arena, que pueden afectar la interpretación del tamaño y el empaquetamiento de los granos dentro del lecho. La experiencia del instalador y del fabricante es crucial para un dimensionamiento exacto y una selección del sistema adecuado.
En resumen, los filtros de arena representan una solución de filtración de agua altamente eficaz y versátil, capaz de adaptarse a una amplia gama de aplicaciones y calidades de agua. Su diseño y operación, aunque basados en principios sencillos, requieren una comprensión detallada de los diversos tipos de filtros, los materiales utilizados y las consideraciones operativas para garantizar un suministro de agua pura y fiable. La capacidad de Sondeos Nigrán para ofrecer soluciones integrales y personalizadas, combinando experiencia y tecnología de vanguardia, subraya la importancia continua de los filtros de arena en la gestión del recurso hídrico.
