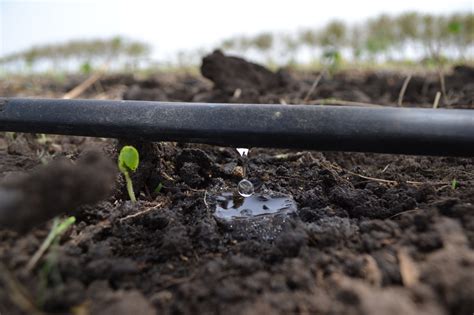

El agua es el recurso más vital para cualquier sistema de riego agrícola, pero la calidad del agua utilizada no siempre es la óptima. La presencia de impurezas, como arena, materia orgánica, sedimentos o algas, puede tener consecuencias devastadoras para la eficiencia del riego y la salud de los cultivos. Es aquí donde los filtros para riego agrícola juegan un papel indispensable, actuando como la primera línea de defensa para garantizar que el agua llegue limpia a su destino.
La Importancia Fundamental de los Filtros en Sistemas de Riego
Un sistema de riego eficiente debe proporcionar agua de manera uniforme a todas las plantas, sin excesos ni carencias. Sin embargo, las obstrucciones causadas por partículas no deseadas pueden alterar este equilibrio, provocando que algunas zonas reciban menos agua, mientras que otras se rieguen en exceso. Los filtros eliminan esta problemática, permitiendo que el agua fluya sin interrupciones y asegurando que cada gotero o aspersor funcione como debería.
El desgaste en tuberías, goteros y otros componentes del sistema de riego es inevitable cuando el agua transporta impurezas. Las partículas abrasivas, como la arena, pueden erosionar las superficies internas de las tuberías, mientras que los residuos orgánicos pueden descomponerse y generar acumulaciones que dificultan el flujo. Un filtro adecuado protege estos componentes, prolongando su vida útil y reduciendo la necesidad de costosas reparaciones o reemplazos.
Aunque la instalación inicial de un filtro puede suponer una inversión, a largo plazo es mucho más económico que lidiar con las consecuencias de no tenerlo. Las obstrucciones frecuentes pueden requerir intervenciones costosas para limpiar o reemplazar componentes dañados. Además, los sistemas sin filtros suelen necesitar mantenimientos más regulares, lo que implica un gasto extra en tiempo y dinero. Gracias a los avances en la tecnología de filtración, los filtros modernos permiten utilizar agua de diversas fuentes, como pozos, ríos o incluso aguas recicladas, que a menudo contienen partículas y sedimentos.
Tipos de Filtros Agrícolas: Soluciones Adaptadas a Cada Necesidad
La elección del tipo de filtro adecuado para tu sistema de riego depende de la calidad del agua y las necesidades específicas de tu instalación. Existe una amplia gama de filtros diseñados para abordar diferentes desafíos de filtración.
Filtros de Malla: La Barrera contra Partículas Gruesas
Los filtros de malla son ideales para agua relativamente limpia o para la primera etapa de filtración. Utilizan una malla metálica o de plástico que retiene partículas grandes. Suelen ser recomendados para riego por goteo y agua con arena o sedimentos finos. La capacidad de filtrado de estos filtros se define por el número de aperturas por pulgada lineal, conocido como "mesh". Por ejemplo, un filtro de 120 mesh tiene aproximadamente 130 micras de capacidad de filtrado. Para sistemas de goteo autocompensante o de caudal bajo, se recomiendan mallas más finas, entre 140 y 155 mesh (105-90 µm). En microaspersión y toberas finas, el rango suele ser de 120-150 mesh, y para aspersores agrícolas, de 80-120 mesh. A mayor sensibilidad del emisor, se requieren micras más bajas, es decir, una filtración más fina.
Estos filtros son apropiados para la limpieza de aguas de mediana a mala calidad cuyo origen sea aguas superficiales como canales o aguas acumuladas en tranques. La filtración a través de malla se produce por retención física de la suciedad en los huecos formados en la estructura de la malla. Suelen ser económicos y fáciles de limpiar manualmente. Sin embargo, pueden presentar un peor rendimiento con materia orgánica y su limpieza manual puede ser engorrosa si se saturan rápidamente.
Filtros de Discos: Profundidad y Mayor Capacidad de Filtrado
Los filtros de discos, también conocidos como filtros de anillas, presentan una estructura interna formada por varias anillas de plástico que se apilan. Estos discos, al comprimirse, crean un cartucho con numerosos espacios donde se retienen partículas sólidas tanto orgánicas como inorgánicas. Los filtros de discos ofrecen una gran superficie de filtración en un volumen compacto, lo que les proporciona una elevada capacidad de retención y resistencia a la obstrucción progresiva. Su ventaja frente a los filtros de malla radica en su mejor desempeño ante sólidos en suspensión de origen orgánico, como algas y biofilm, y arcillas finas. Son adecuados para agua con alta carga de sólidos, como la de pozos o fuentes naturales, y para sistemas agrícolas donde se prevean picos de suciedad.
El sistema AZUD HELIX es un ejemplo destacado de filtración con discos, actuando como un dispositivo retardador de la colmatación. Su diseño y fabricación garantizan una elevada vida útil, resistencia y calidad de filtración, con una elevada superficie filtrante y modularidad para una fácil compatibilidad y mantenimiento. El mantenimiento de estos filtros suele ser bajo, sin necesidad de herramientas, y están equipados con conexiones auxiliares para evacuaciones o despresurización, así como tomas manométricas.
Filtros de Arena: La Primera Barrera contra Sólidos Pesados
Los filtros de arena son considerados la primera barrera de defensa en sistemas de riego que utilizan aguas con alta carga orgánica o gran cantidad de sedimentos, como aguas de embalses, canales, ríos o presas. Funcionan mediante la percolación del agua a través de un lecho filtrante compuesto principalmente por arena de granulometría controlada. La estructura del medio permite atrapar algas, limo, arcillas y material en suspensión, brindando una filtración en profundidad, característica que le confiere la mayor eficacia entre todos los sistemas.
Este tipo de filtro requiere un sistema de contralavado periódico para remover los sólidos acumulados, el cual puede ser manual o automático, dependiendo del diseño. Una vez por temporada se debe extraer la grava de los filtros de arena para revisar su estado. Los filtros de arena son perfectos para proteger sistemas agrícolas y atrapar partículas más grandes.
Hidrociclones o Cazapiedras: Separación por Fuerza Centrífuga
Los hidrociclones, también conocidos como cazapiedras, son equipos especializados en la separación de partículas pesadas, como arena y sedimentos gruesos, a través de un proceso de separación por fuerza centrífuga. El agua entra tangencialmente al hidrociclón, generando un flujo helicoidal que empuja las partículas más densas hacia las paredes y las dirige hacia el fondo del dispositivo, donde se acumulan en un depósito. El agua limpia se descarga por la parte superior del equipo.
Los hidrociclones son considerados filtros de pretratamiento y generalmente se utilizan como la primera etapa de filtración cuando se utilizan aguas de pozos o fuentes con alta presencia de arena. Son imprescindibles en captaciones con arena para alargar la vida del filtro principal. Suelen ser robustos y recomendados en caudales altos o uso intensivo.
Hidrociclon (Minera Antapacay)
Automatización y Mantenimiento: Optimizando la Eficiencia del Riego
La gestión del mantenimiento de los filtros es crucial para asegurar la eficiencia y longevidad del sistema de riego. Existen diferentes niveles de automatización para adaptarse a las necesidades y recursos de cada explotación.
Filtros Manuales: Economía y Simplicidad
Los filtros manuales son una solución económica y eficaz, especialmente para aguas limpias o cuando se dispone de tiempo para realizar el mantenimiento frecuente. Son fáciles de encontrar en distintas medidas, según el caudal a filtrar, y suelen ser una opción de calidad para fincas medianas. El principal inconveniente es que, cuando el filtro se ensucia, hay que parar el riego y hacer la limpieza manualmente. Si se dispone de un agua de riego muy limpia y se pasa mucho tiempo en la finca, un filtro manual puede ser una buena opción para ahorrar dinero.
Filtros Semiautomáticos: Un Equilibrio entre Comodidad y Coste
El filtro semiautomático ofrece una opción intermedia, facilitando el proceso de limpieza sin la inversión de un sistema completamente automático. Estos filtros suelen ser de malla, con un eje interno con boquillas y una salida con válvula manual. Al girar una manivela, se activa la succión de la suciedad por las boquillas cuando la válvula de drenaje está abierta. Es una opción económica que simplifica significativamente el proceso de limpieza en comparación con los filtros manuales.
Filtros Automáticos: Máxima Eficiencia y Mínima Intervención
Los filtros automáticos son la solución más avanzada para explotaciones que requieren operación continua y mínimo tiempo de inactividad. Estos dispositivos realizan la limpieza de las partículas acumuladas de forma autónoma, evitando la necesidad de desmontarlos regularmente. Los sistemas automáticos de filtración, junto con un buen programador, reducen el tiempo de mantenimiento y aseguran un riego continuo.
Estos filtros son controlados por un automatismo conectado a un presostato diferencial. Este presostato detecta la diferencia de presión antes y después del filtro. En los filtros de malla automáticos, se abre la válvula de drenaje y un eje con boquillas aspirantes empieza a girar, succionando la suciedad de la malla y desagüándola. En los filtros de anillas automáticos, el proceso de limpieza se realiza secuencialmente en cada filtro mediante una inversión de flujo y la separación de las anillas para facilitar la salida de partículas. Los filtros automáticos son ideales para caudales altos, suciedad constante o turnos largos, y su backwash se activa por diferencial de presión o tiempo.
Dimensionamiento y Ubicación: Claves para un Rendimiento Óptimo
El dimensionamiento correcto y la ubicación estratégica de los filtros son factores determinantes para asegurar el rendimiento y la durabilidad del sistema de riego.
Dimensionamiento del Filtro según Caudal y Pérdida de Carga
Al dimensionar un filtro, es esencial elegir un modelo cuya pérdida de carga limpia sea baja a su caudal de trabajo. Además, es crucial que la pérdida de carga al ensuciarse no supere el diferencial aceptado (por ejemplo, +0,5 bar). Si el diferencial de presión sube rápidamente, se debe aumentar el tamaño del filtro o utilizar dos filtros en paralelo para repartir el caudal. El caudal, medido en litros por hora, y la presión del agua son factores clave para elegir un filtro que se adapte perfectamente a las características de tu sistema. Un filtro que no pueda soportar la presión podría dañarse o generar fugas.
Ubicación Estratégica dentro del Cabezal de Riego
La correcta ubicación del filtro dentro del cabezal de riego es fundamental. Se coloca antes de los reguladores, la fertilización y los sectores, y tras la válvula de entrada y el manómetro. En cabezales de riego, el orden típico es: hidrociclón/cazapiedras (si hay sólidos grandes) → filtro principal (malla/discos) → inyección de abonos → colectores/sectores. Esta disposición asegura que las partículas más grandes sean retenidas primero, protegiendo el filtro principal y evitando la acumulación de sedimentos en el sistema de inyección de fertilizantes.
Materiales de Construcción: Durabilidad y Resistencia
La elección del material del filtro influye directamente en su durabilidad, resistencia y coste.
Filtros de Plástico Técnico: Ligeros y Anticorrosión
Los filtros fabricados con plástico técnico son ligeros, resistentes a la corrosión y económicos. Son muy utilizados en sistemas de riego por goteo y microaspersión, ofreciendo una buena relación calidad-precio. Su resistencia a los rayos UV, al calor y a la presión los hace adecuados para diversas condiciones ambientales.
Filtros Metálicos: Robustez y Mayor Resistencia Mecánica
Los filtros metálicos, a menudo fabricados en acero inoxidable (AISI 304 o 316), son robustos, ofrecen una mejor disipación térmica y una mayor resistencia mecánica. Son recomendados para caudales altos, presiones elevadas o uso intensivo donde la durabilidad y la resistencia son primordiales. Los elementos filtrantes en acero inoxidable garantizan una larga vida útil y resistencia a la corrosión.
Consideraciones Adicionales para un Riego Eficiente
La fertilización y el control del estado del filtro son aspectos que requieren atención para mantener la eficiencia del sistema.
Impacto de la Fertilización en los Filtros
La inyección de abonos debe realizarse después del filtro principal para evitar la formación de precipitados en el elemento filtrante. Si se requiere filtrar también el fertilizante, se debe emplear un filtro dedicado y respetar las compatibilidades químicas. En estos casos, los filtros de discos o de malla fabricados en materiales como Inox o Polysulfona suelen ser más adecuados, y los discos a menudo mantienen mejor la eficiencia ante la materia orgánica disuelta.
Monitoreo y Limpieza del Filtro
La instalación de manómetros antes y después del filtro es esencial para monitorear la pérdida de carga. Cuando el diferencial de presión (ΔP) alcanza un umbral preestablecido (por ejemplo, 0,4-0,6 bar), es el momento de realizar la limpieza. En sistemas automáticos, el proceso se activa por tiempo o diferencial de presión. En filtros manuales, la limpieza del elemento filtrante se realiza con agua a presión, evitando el uso de cepillos abrasivos que puedan dañar la malla o los discos.
Cabezales de Filtración: Soluciones Integrales
Los cabezales de filtración son sistemas modulares que agrupan diferentes tipos de filtros (como hidrociclones, filtros de arena, filtros de anillas o filtros de malla) en un mismo conjunto, permitiendo un tratamiento integral y escalable del agua de riego. El cabezal funciona como la estación principal de filtrado, donde cada componente cumple una función específica. Se pueden configurar cabezales según el caudal, la calidad del agua y el tipo de cultivo, incluyendo sistemas de limpieza automática y controladores que permiten analizar y gestionar la eficiencia del filtrado en tiempo real.
La correcta selección de los filtros para riego agrícola es fundamental para garantizar la eficiencia y durabilidad del sistema de filtración. Factores como la fuente de agua, el tipo de cultivo, el caudal y la presión de operación deben ser considerados para elegir entre filtros de arena, automáticos, de malla, de anillas, cabezales completos o hidrociclones. La tendencia actual apunta al uso de soluciones integradas y automatizadas que minimizan la intervención humana y optimizan el consumo de recursos, asegurando así un riego profesional y eficiente.
