Los filtros son sistemas electrónicos de gran importancia, diseñados para manipular componentes de frecuencia específicos dentro de señales eléctricas. Su función principal es permitir el paso de ciertas frecuencias mientras atenúan o bloquean otras. Dentro de esta categoría, los filtros pasivos pasa bajas ocupan un lugar fundamental, permitiendo el paso de las frecuencias bajas y atenuando las altas a partir de una frecuencia de corte definida.
¿Qué Son los Filtros Pasivos?
El término "filtros pasivos" se refiere a sistemas que están compuestos exclusivamente por elementos pasivos. Estos elementos, como resistencias, condensadores e inductores, no generan electricidad por sí mismos, sino que procesan señales basándose en sus propiedades intrínsecas. A diferencia de los filtros activos, los filtros pasivos no requieren una fuente de alimentación externa para operar.
Las resistencias introducen resistencia y amortiguación, mientras que las bobinas y los condensadores forman circuitos resonantes. Ninguno de estos componentes produce señales o energía; su función se limita a modificar la amplitud o la fase de las componentes frecuenciales presentes en una señal eléctrica.
El Filtro Pasa Bajas: Comprendiendo su Funcionamiento
Un filtro pasa bajas, también conocido como filtro de corte bajo, es uno de los tipos básicos de filtros pasivos. Su nombre describe su función principal: permite el paso de las frecuencias más bajas y atenúa las frecuencias más altas a partir de una frecuencia de corte específica, denominada $f_c$.

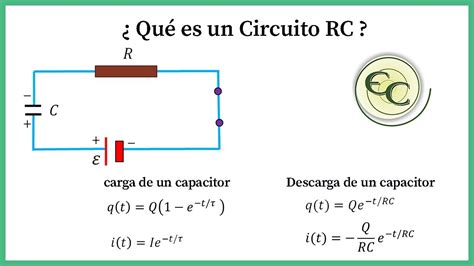

El funcionamiento de un filtro pasa bajas se basa en las propiedades de los componentes pasivos que lo conforman. Por ejemplo, en un filtro RC (resistencia y condensador), el condensador presenta una impedancia que es inversamente proporcional a la frecuencia. A frecuencias muy bajas (cercanas a DC), el condensador se comporta como un circuito abierto, permitiendo una alta transferencia de señal hacia la salida. A medida que la frecuencia aumenta, la reactancia capacitiva disminuye, haciendo que la señal se "aterrice" y el voltaje de salida decrezca.

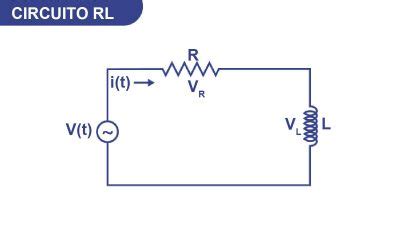

De manera análoga, en un filtro RL (resistencia e inductor), el inductor presenta una impedancia que aumenta con la frecuencia. A bajas frecuencias, la reactancia del inductor es baja, permitiendo una mayor transferencia de señal. A medida que la frecuencia aumenta, la reactancia del inductor crece, atenuando progresivamente la señal en la salida.
La función de transferencia de un filtro, que describe la relación entre la señal de salida y la señal de entrada en el dominio de la frecuencia, es crucial para entender su comportamiento. Para un filtro pasa bajas de primer orden, la función de transferencia típicamente inicia en un valor de ganancia (A) y tiende a cero a medida que la frecuencia se incrementa.
Componentes Clave de un Filtro Pasa Bajas

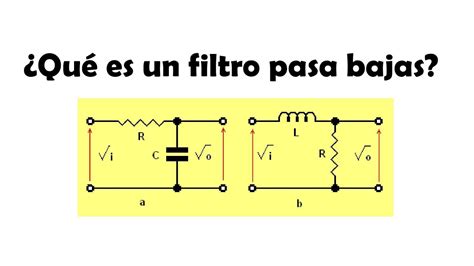

Los filtros pasivos más simples se construyen a partir de resistencias y condensadores (filtros RC) o resistencias y bobinas (filtros RL). Configuraciones más avanzadas pueden combinar ambos tipos de elementos, como en los filtros LC (inductor y condensador).
- Resistencia (R): Introduce resistencia y amortiguación en el circuito.
- Condensador (C): Su impedancia disminuye con el aumento de la frecuencia. En un filtro pasa bajas, su baja impedancia a altas frecuencias tiende a cortocircuitar la señal hacia tierra.
- Inductor (L): Su impedancia aumenta con el aumento de la frecuencia. En un filtro pasa bajas, su alta impedancia en serie tiende a bloquear las señales de alta frecuencia.
Frecuencia de Corte ($f_c$) y Factor de Calidad (Q)
La frecuencia de corte ($f_c$) es un parámetro fundamental que define el comportamiento de un filtro pasa bajas. Se define como la frecuencia a la cual la potencia de la señal de salida cae a la mitad de su potencia de entrada, lo que corresponde a una atenuación de aproximadamente -3 dB del voltaje de salida en comparación con el voltaje de entrada. En un filtro RC, esta frecuencia es donde la reactancia capacitiva es igual a la resistencia.
Para filtros de segundo orden y superiores, el factor de calidad (Q) adquiere relevancia. El factor de calidad, junto con la frecuencia central ($\omega_0$), determina la forma de la respuesta en frecuencia del filtro.
- Si $Q > 0.7071$, la magnitud de la ganancia del filtro presenta un pico o cresta antes de comenzar a atenuarse. Un factor de calidad alto no hace que el filtro se comporte de manera ideal, sino que puede hacerlo parecer más un filtro pasa banda.
- Si $Q = 0.7071$, se considera un filtro "crítico" o "Butterworth" de segundo orden, que ofrece una respuesta plana en la banda de paso.
- Si $Q < 0.7071$, la respuesta no presenta un pico y la atenuación comienza gradualmente.
La función de transferencia de un filtro puede incluir una ganancia (A), una frecuencia central ($\omega_0$) y un factor de calidad (Q). Cuando la ganancia A es negativa, indica una inversión de fase en la salida.
Análisis y Visualización de Filtros Pasivos

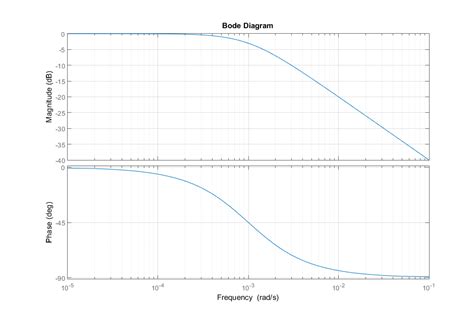

El diagrama de Bode es una herramienta invaluable para analizar y visualizar las características de frecuencia de los filtros pasivos. Este diagrama presenta la dependencia del módulo de la transmitancia (ganancia) y el cambio de fase con respecto a la frecuencia, generalmente en una escala logarítmica. Permite observar fácilmente cómo los cambios en los parámetros del filtro afectan sus propiedades de filtrado y cubrir un amplio rango de frecuencias en un solo gráfico.
Aplicaciones de los Filtros Pasa Bajas
Las aplicaciones de los filtros pasa bajas son prácticamente ilimitadas en el campo de la ingeniería eléctrica y la electrónica:
- Supresión de EMI (Interferencia Electromagnética): En fuentes de alimentación, ayudan a eliminar el ruido de alta frecuencia generado por el conmutado, proporcionando un voltaje de CC más limpio para equipos sensibles.
- Procesamiento de Señal de Audio: En equipos de audio, filtran el ruido de alta frecuencia, mejorando la calidad del sonido y eliminando componentes de alta frecuencia desagradables.
- Sistemas de Comunicación: Eliminan interferencias de alta frecuencia, asegurando la claridad y estabilidad de las señales transmitidas.
- Conversión Analógica a Digital (ADC) y Digital a Analógica (DAC): Se utilizan como filtros anti-aliasing antes de la conversión A/D para evitar el aliasing, y como filtros de reconstrucción después de la conversión D/A para limitar la banda de la señal de salida. El aliasing es un efecto que puede hacer que diferentes señales se vuelvan indistinguibles o se distorsionen cuando se muestrean.
- Circuitos de Conmutación: Mejoran la integridad de la señal y el rendimiento del sistema.
- Sistemas de Adaptación de Impedancia: Ayudan a optimizar la transferencia de potencia entre diferentes partes de un circuito.
- Rutas de Antena y Sistemas de Resonancia: Se emplean para seleccionar o eliminar frecuencias específicas.
- Arduino y Microcontroladores: En aplicaciones con Arduino, se pueden usar para filtrar señales analógicas de entrada (Vin) antes de que sean leídas por los pines analógicos (Vout), o para suavizar la salida de pines PWM.
Diseño y Consideraciones Prácticas
El diseño de un filtro pasa bajas implica la selección cuidadosa de sus componentes y la determinación de su frecuencia de corte.
- Selección de la Frecuencia de Corte: Debe basarse en los requisitos del sistema para asegurar que las señales deseadas no se vean afectadas mientras se suprimen las frecuencias no deseadas.
- Selección de Componentes: La calidad y los valores de los inductores, condensadores y resistencias influyen directamente en el rendimiento del filtro.
- Efecto de Carga: Es importante considerar que la respuesta de un filtro puede verse afectada por la impedancia de la carga conectada a su salida. Para evitar el efecto de carga en filtros RC, se puede emplear un amplificador operacional como seguidor de voltaje.
Los filtros reales no tienen una "corte" abrupto de frecuencias. Existe una banda de transición donde la atenuación aumenta gradualmente. La pendiente de esta transición se mide en decibelios por octava y depende del orden del filtro. Un filtro de primer orden, por ejemplo, tiene una pendiente de -20 dB/década.
Filtros Pasa Bajas Activos vs. Pasivos
Mientras que los filtros pasivos se componen únicamente de R, L y C, los filtros activos incorporan componentes activos como amplificadores operacionales. Esto les permite proporcionar ganancia, aumentar la impedancia de entrada y reducir la impedancia de salida. Sin embargo, los filtros activos requieren una fuente de alimentación externa y su rendimiento en altas frecuencias puede estar limitado por las características del amplificador operacional. Los filtros pasivos, por otro lado, son más sencillos, no necesitan alimentación externa y suelen tener un mejor rendimiento en frecuencias muy altas, siendo comúnmente utilizados en aplicaciones de alta potencia.
Filtros Digitales Pasa Bajas
El concepto de filtro pasa bajas también se aplica al procesamiento de señal digital (DSP). En este dominio, los filtros pasa bajas procesan señales discretas mediante algoritmos (como los filtros FIR - Finite Impulse Response o IIR - Infinite Impulse Response). Estos filtros digitales ofrecen alta precisión, programabilidad y estabilidad, y son esenciales en aplicaciones como el anti-aliasing, la supresión de ruido y el suavizado de señales.
Funcionan los filtros pasivos simples RC?
En resumen, los filtros pasa bajas son componentes esenciales en la electrónica moderna. Su capacidad para atenuar frecuencias no deseadas y permitir el paso de las frecuencias deseadas los hace indispensables en una vasta gama de aplicaciones, desde la supresión de ruido hasta la restauración de señales en sistemas de comunicación y procesamiento de audio. La elección entre un filtro pasivo o activo, así como el orden y la topología del filtro, dependerán de los requisitos específicos de la aplicación.
