El tratamiento del aire comprimido es un pilar fundamental en la operación de innumerables procesos industriales. Dentro de este ámbito, los filtros reguladores de aire emergen como componentes esenciales, integrando dos funciones vitales: la purificación del aire y el control preciso de su presión. Su correcta selección, instalación y mantenimiento son determinantes para garantizar la eficiencia operativa, la longevidad de la maquinaria y la calidad de los productos finales. Este artículo explora en detalle la naturaleza, el funcionamiento y la diversidad de los filtros reguladores de aire, desglosando su importancia desde los principios básicos hasta las aplicaciones más avanzadas.
La Misión Fundamental: Purificar y Regular el Aire Comprimido
El aire comprimido, a pesar de su aparente simplicidad, es un medio de transmisión de energía que puede albergar diversas impurezas. Estas impurezas, que se originan en diferentes fuentes dentro de una instalación industrial, pueden tener efectos perjudiciales significativos. Los aerosoles y vapores de aceite, comunes en sistemas que emplean compresores lubricados, son un ejemplo primordial. Su presencia debe ser mitigada activamente, ya que pueden causar desgaste prematuro en componentes neumáticos, obstruir conductos finos o contaminar productos sensibles.
La misión principal de un filtro de aire comprimido es, por tanto, limpiar este medio de cualquier contaminante que pueda afectar negativamente a los equipos o a los procesos de producción. La pureza requerida del aire comprimido varía drásticamente según la aplicación. Desde operaciones generales hasta entornos de alta precisión como la industria alimentaria o farmacéutica, los niveles de contaminantes deben mantenerse dentro de unos límites estrictos y aceptables.
Paralelamente, la presión del aire comprimido debe ser controlada de manera rigurosa. Aquí es donde entra en juego el regulador de presión. Este dispositivo tiene como objetivo primordial controlar la presión de entrada o salida del aire comprimido de una maquinaria o instalación. En las industrias, donde se emplean sistemas neumáticos para realizar tareas exigentes, un regulador de presión de aire se instala en sistemas neumáticos para realizar un control de la presión del aire comprimido, jugando un papel fundamental dentro de los procesos industriales. Su función es ajustar la presión del aire comprimido a los valores fijados por el usuario, asegurando que cada componente o herramienta opere dentro de sus especificaciones y límites seguros.
El Doble Rol del Filtro Regulador: Combinando Filtración y Regulación
Los filtros reguladores de aire representan una solución ingenieril inteligente al integrar estas dos funciones esenciales en un solo equipo. Al combinar un filtro de aire comprimido y una válvula reguladora de presión, realizan dos tareas simultáneamente: el filtro elimina los contaminantes del aire comprimido, mientras que el regulador de presión ajusta y mantiene la presión de trabajo deseada en función de la aplicación específica. Esta integración no solo optimiza el espacio en los sistemas neumáticos, sino que también simplifica el conexionado y la instalación, reduciendo la complejidad general del sistema.
Principios de Funcionamiento: Cómo Operan los Reguladores de Presión
Para comprender la eficacia de los filtros reguladores, es crucial entender el funcionamiento de sus componentes. Los reguladores de presión, en general, operan basándose en el equilibrio de fuerzas.
1. Regulador de Membrana Reductor de Presión: El Guardián de la Presión Constante
Este tipo de regulador es uno de los más utilizados en el ámbito industrial. Su función principal es mantener la presión de salida constante, independientemente de las fluctuaciones en la presión de entrada. El aire comprimido puede pasar a través de él, aunque con un paso restringido, por lo que está normalmente abierto.
El funcionamiento se basa en equilibrar las fuerzas que actúan sobre una membrana. Un muelle, cuya tensión se ajusta mediante un tornillo, ejerce una fuerza sobre la membrana. Por otro lado, la presión del aire comprimido que intenta salir también ejerce una fuerza sobre la misma membrana. El regulador ajusta automáticamente la apertura de una válvula interna para mantener un equilibrio constante entre estas fuerzas. Si la presión de salida tiende a aumentar, la membrana se desplaza, reduciendo la apertura y limitando el flujo. Si la presión de salida disminuye, la membrana se mueve en la dirección opuesta, aumentando la apertura y permitiendo un mayor flujo. Este ciclo continuo asegura que la presión de salida se mantenga estable en el valor deseado.
2. Regulador de Contrapresión: Controlando la Presión de Entrada
A diferencia del regulador reductor, el regulador de contrapresión regula la presión de entrada. Habitualmente, se instala al final de una línea para controlar la presión máxima que puede alcanzar el sistema. En este caso, la presión del aire comprimido de entrada debe vencer la tensión de un muelle, cuya fuerza se ajusta con un tornillo. El disco de sellado, que controla el paso del aire, está sometido a esta tensión. El regulador de contrapresión se considera normalmente cerrado, ya que el flujo de aire solo se permite cuando la presión de entrada supera la fuerza del muelle.
Beneficios Tangibles del Uso de Filtros Reguladores de Aire
La implementación de filtros reguladores de aire en un sistema neumático ofrece una serie de ventajas significativas que impactan directamente en la eficiencia, la economía y la seguridad de las operaciones industriales.
Alargando la Vida de la Maquinaria
Un regulador de presión de aire se encarga de mantener equilibrada la presión de trabajo dentro de un sistema de aire comprimido. Al asegurar que la presión se mantiene dentro de los límites especificados por los fabricantes de maquinaria y herramientas neumáticas, se evita la sobrepresión que puede causar daños severos. Con un funcionamiento óptimo, este componente evita que las máquinas se deterioren y que su ciclo de vida útil sea mucho más largo. Es importante recordar que todos los elementos de un circuito neumático, como son las válvulas, cilindros, mangueras o filtros, tienen un límite máximo de presión que pueden soportar.
Ofreciendo Mayor Control sobre la Presión
El principal objetivo de estos dispositivos es el de controlar la presión de entrada o salida. Este control preciso permite adaptar la fuerza y la velocidad de los actuadores neumáticos a las necesidades específicas de cada tarea, mejorando la repetibilidad y la fiabilidad de los procesos.
Facilitando las Operaciones con Maquinaria Industrial
Gracias a los reguladores de presión de aire es mucho más sencillo y seguro trabajar con sistemas de aire comprimido neumáticos. La capacidad de ajustar la presión de manera fiable reduce la curva de aprendizaje para los operarios y minimiza el riesgo de errores o accidentes derivados de una presión inadecuada.
Reduciendo Costes
Como se indicaba antes, el regulador de presión de aire comprimido permite ajustar la presión de salida del aire para disponer de la más adecuada en cada proceso o tarea. Esto permite reducir el consumo al evitar utilizar mayor presión de la necesaria. Un consumo energético optimizado se traduce directamente en una reducción de los costes operativos. Además, al prolongar la vida útil de la maquinaria, se minimizan los gastos en reparaciones y reemplazos.
Mantenimiento Sencillo
El mantenimiento necesario para garantizar el buen funcionamiento de un regulador de aire es muy sencillo. Desmontar, comprobar, limpiar y volver a montar estos elementos es un proceso simple que no requiere de mucho tiempo. Además, ese tiempo invertido supondrá un ahorro de dinero al aumentar la vida útil del propio regulador de presión de aire. La facilidad de mantenimiento contribuye a una mayor disponibilidad del sistema y reduce los tiempos de inactividad no planificados.
MANTENIMIENTO FILTRO PARA AIRE COMPRIMIDO CON PROTECTOR WATTS
Diversidad de Diseños: Adaptándose a Cada Necesidad
El mercado ofrece una amplia gama de filtros reguladores, cada uno diseñado para satisfacer requisitos específicos en términos de caudal, tamaño, material y funcionalidades adicionales. La elección del modelo adecuado es crucial para optimizar el rendimiento del sistema.
Filtros Reguladores de la Serie MS-B: Ligeros y Compactos
Estos filtros reguladores, con cuerpo de polímero, son extremadamente ligeros y muy compactos, pero sin embargo ofrecen un gran caudal. Representan una solución profesional de bajo coste para aplicaciones que requieren las funciones más importantes de filtración y regulación.
Filtros Reguladores de la Serie MS: Versatilidad y Alto Rendimiento
La serie MS se caracteriza por ofrecer la mayor variedad de filtros reguladores, haciéndolos ideales para cualquier aplicación. La unidad de filtrado garantiza una separación ideal de las partículas incluso con caudales elevados. El regulador de presión destaca por sus buenas características de regulación con una histéresis pequeña. La serie MS integra de serie una función de caudal de retorno y de descarga de aire secundaria, además de poderse instalar fácilmente en las correspondientes unidades de mantenimiento MS. Sus cuatro tamaños diferentes cubren una amplia gama de caudales.
Filtros Reguladores de la Serie D, Polímero: Solución Básica y Eficiente
La serie D, con cuerpo de plástico, ofrece un programa básico en un solo tamaño. Los cuerpos son de poliamida reforzada con rosca, y los depósitos de los filtros de policarbonato. Estos modelos son combinables con purga de condensado manual o semiautomática, ofreciendo una solución eficiente y económica para aplicaciones generales.
Equipos Individuales en Acero Inoxidable: Robustez para Entornos Exigentes
Para entornos explosivos o condiciones extremas, se ofrecen equipos individuales fabricados en acero inoxidable. Las unidades de filtro y regulador PCRP, con su robusto cuerpo, se adaptan perfectamente a los requisitos especiales de la automatización de procesos, incluso para su uso en exteriores y a bajas temperaturas de hasta -60 °C. Es importante notar que este tipo de producto puede estar siendo sustituido por series más modernas como la AW-D.
La Familia AW: Modularidad y Opciones Avanzadas
La familia de unidades modulares de tratamiento de aire AW engloba diversas series que ofrecen gran flexibilidad y características avanzadas:
Serie AW-B: Esta serie, disponible con cuerpos de 3 tamaños distintos y conexiones de 1/8 a 3/4, se integra en la familia de unidades modulares de tratamiento de aire. El filtro integrado y las unidades del regulador ahorran espacio y requieren menos conexionado. Este producto puede estar siendo sustituido por la serie AW20~40-D.
Serie AW-A: Similar a la serie AW-B, la AW-A también forma parte de la familia modular. La combinación de un separador de neblina y un regulador en una unidad simplifica el conexionado y la instalación. Esta combinación controla la filtración a 0.3µm, ideal para aplicaciones que requieren un aire más limpio que la filtración regular, como la purga de aire.
Serie AWM: Como parte de la familia de unidades de tratamiento de aire modular, la serie AWM se puede combinar con otros productos de tamaño similar. Disponible con conexiones de tamaño 1/8 a 1/2, ofrece un alto nivel de filtración.
Serie AWD: Para aplicaciones que requieren un filtro micrónico hasta 0.01µm con regulación de presión ajustable, la serie AWD integra estas características en una sola unidad, ahorrando espacio y material de montaje. Está disponible con conexiones de 1/8 a 1/2.
Versiones Especiales en Acero Inoxidable (AW30-X2622 y AW40-X2622): Estas versiones especiales de la popular serie AW están construidas con acero inoxidable 316 en todas sus partes externas, lo que las hace resistentes a la corrosión. Pueden soportar un amplio rango de temperaturas (de -40ºC a 80ºC) y presiones de regulación de 0,05 a 0,85 MPa, con una presión máxima de trabajo de 2 MPa.
Serie AMR: Filtración y Mezcla de Aire
La serie AMR es una válvula mezcladora con separador de neblina. Ofrece una gran filtración (0.3µm) y un diseño de conexionado fácil y ahorro de espacio.
Opciones y Configuraciones Adicionales
La mayoría de los filtros reguladores ofrecen una serie de opciones que permiten personalizar su funcionalidad. Estas incluyen medidores de presión (manómetros), purgas automáticas de condensado, diferentes tipos de vasos colectores y cubiertas protectoras, y la posibilidad de ajuste de presiones diferenciales. La integración de un regulador de alivio, que se puede bloquear rápidamente pulsando el botón de ajuste, es una característica estándar en muchas de estas unidades, proporcionando una capa adicional de seguridad.
Un recambio purga automática para filtros elimina automáticamente la condensación del aire comprimido en los filtros, una característica especialmente útil en aplicaciones donde el drenaje manual es impráctico o donde la acumulación de humedad podría ser perjudicial.

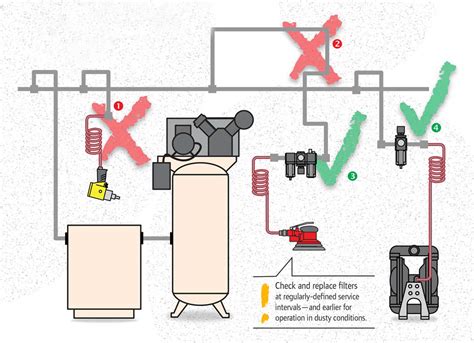

La Importancia de la Colocación Adecuada
El usuario de una instalación de aire comprimido debe entender la importancia de la colocación de los filtros adecuados en su instalación. Generalmente, un filtro regulador se ubica al inicio de la línea de distribución de aire comprimido o, de forma más específica, aguas arriba de los equipos que requieren aire filtrado y regulado. La proximidad a los puntos de consumo asegura que el aire llegue con la calidad y presión óptimas, maximizando la eficiencia y protegiendo los componentes.
En resumen, los filtros reguladores de aire son componentes indispensables en cualquier sistema de aire comprimido industrial. Su capacidad para purificar el aire y controlar su presión de manera precisa y eficiente no solo protege la maquinaria y optimiza los procesos, sino que también contribuye significativamente a la reducción de costes operativos y a la mejora de la seguridad en el entorno de trabajo. La diversidad de modelos y opciones disponibles asegura que exista una solución de filtro regulador adecuada para prácticamente cualquier aplicación industrial.
