La Unidad FRL: El Guardián del Aire Comprimido en Sistemas Neumáticos

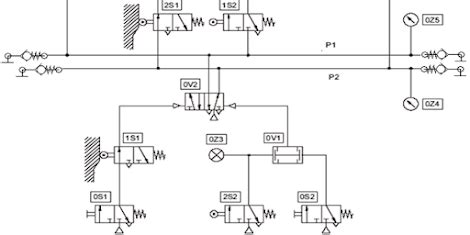

En cualquier sistema neumático, la calidad del aire comprimido es fundamental para garantizar un funcionamiento fiable y eficiente. Las unidades de Filtro, Regulador y Lubricador (FRL, por sus siglas en inglés) se erigen como componentes esenciales, actuando como guardianes del aire que alimenta la maquinaria. Estas unidades no solo proporcionan aire limpio y a una presión constante, sino que también lubrican cuando es necesario, extendiendo significativamente la vida útil de los componentes neumáticos y optimizando el rendimiento general del sistema. Sin una FRL adecuada, los sistemas neumáticos se vuelven vulnerables a un rendimiento inconsistente, desgaste prematuro y costosas interrupciones de mantenimiento.

¿Qué es una Unidad FRL y por qué es Indispensable?

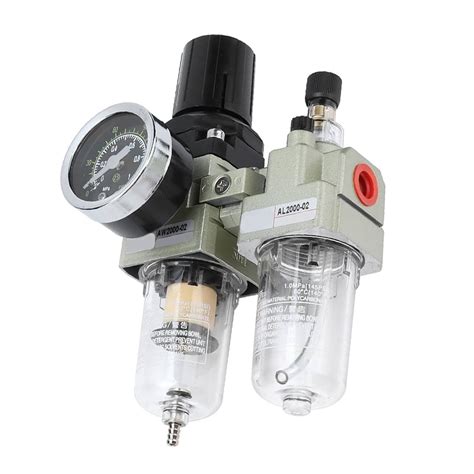

Una unidad FRL es un conjunto integrado o una combinación de tres componentes clave: un Filtro (F), un Regulador (R) y un Lubricador (L). Estos componentes, aunque pueden funcionar de forma independiente, se unen en una unidad FRL para asegurar que el aire comprimido que llega a los equipos aguas abajo cumpla con las especificaciones requeridas.

El aire suministrado por los compresores a menudo presenta varias deficiencias: puede estar contaminado con partículas de polvo, humedad y aceite; puede estar a una presión excesiva para muchas aplicaciones; y, en muchos casos, carece de la lubricación necesaria para el correcto funcionamiento de los componentes neumáticos. Una unidad FRL aborda estas problemáticas de manera integral.

Los beneficios de implementar una unidad FRL adecuada en un sistema neumático son numerosos y de gran impacto:

• Mayor Fiabilidad de los Componentes: Al eliminar contaminantes y mantener una presión estable, se reduce drásticamente el riesgo de fallos prematuros en actuadores, válvulas y otras herramientas neumáticas.
• Reducción del Desperdicio de Energía: Los reguladores de presión evitan la sobrepresurización, que no solo daña los equipos sino que también consume energía innecesariamente. Mantener la presión correcta reduce la carga del compresor y, por ende, las facturas de energía.
• Aumento de la Vida Útil de los Componentes: La lubricación adecuada y la ausencia de contaminantes abrasivos minimizan la fricción y el desgaste, prolongando la durabilidad de los componentes neumáticos.

Los Componentes Clave de una Unidad FRL: Filtro, Regulador y Lubricador

Cada uno de los componentes de una unidad FRL desempeña una función específica y vital en la preparación del aire comprimido.

El Filtro (F): La Primera Línea de Defensa contra Contaminantes

El filtro es el primer componente en la secuencia de una unidad FRL y su misión es eliminar las impurezas del aire comprimido. Estas impurezas pueden incluir agua condensada, partículas de polvo, óxido desprendido de las tuberías y lodos de aceite. La presencia de estos contaminantes puede provocar fallos en los sellos, movimientos irregulares de los actuadores e incluso la falla total del equipo.

Dos factores determinan la selección adecuada de un filtro: el tamaño en micras del elemento filtrante y el material de la cuba.

• Tamaño en Micras: La clasificación del filtro, medida en micras, indica el tamaño límite de las partículas que el filtro permite pasar. Por ejemplo, un filtro de 20 micras solo permite el paso de partículas menores a 20 micras. Las aplicaciones comunes suelen requerir un filtro de entre 5 y 40 micras. Es crucial no sobredimensionar el filtro seleccionando el tamaño más fino posible (por ejemplo, 0,1 micras) a menos que sea estrictamente necesario. Un filtro de menor micraje genera una mayor caída de presión a través de sus puertos de entrada y salida debido a la restricción del flujo, lo que puede requerir más mantenimiento y aumentar los costos. La elección correcta implica seleccionar un filtro que elimine solo el contaminante más pequeño específico del sistema.
• Material de la Cuba y Tipo de Desagüe: La cuba del filtro es donde se acumulan las partículas filtradas. El material de la cuba debe ser seleccionado cuidadosamente considerando la presión, la temperatura y los productos químicos presentes en el ambiente de operación. Los filtros requieren un drenaje para evacuar el agua y los contaminantes acumulados. Existen tres tipos principales de sistemas de drenaje:
  • Automático: Una válvula de 2/2 vías que permanece cerrada cuando el sistema está presurizado. Un sistema de flotador se activa cuando el sistema se despresuriza o se acumula líquido, abriendo la válvula para drenar el contenido.
  • Semiautomático: Drena el sistema automáticamente al despresurizarlo. También permite el drenaje manual mientras el sistema está presurizado.
  • Manual: Requiere una intervención manual para vaciar el filtro cuando el sistema está despresurizado.

Un purgador de condensados, conectado a la salida del filtro, ayuda a mantener el sistema libre de humedad.

El Regulador (R): El Maestro de la Presión

El regulador es el segundo componente en una unidad FRL y su función principal es ajustar y controlar la presión del aire del sistema. Limita la presión aguas abajo a un nivel seguro y constante, protegiendo así los componentes neumáticos de los daños causados por la sobrepresurización. Los reguladores de presión también se conocen como válvulas reductoras de presión.

Consideraciones clave al seleccionar un regulador:

• Presión Nominal: Es esencial incluir un factor de seguridad en la presión máxima de entrada que el regulador puede manejar. Por ejemplo, para regular la presión a 0,6 MPa, se debe seleccionar un regulador con un rango máximo de 1 MPa en lugar de 0,7 MPa. Esto garantiza que el regulador no sufra daños si el sistema experimenta una sobrepresión temporal.
• Curva de Caudal: La mayoría de los manuales de reguladores incluyen una curva de caudal que permite al usuario dimensionar correctamente el regulador en función del caudal del sistema y la presión de salida deseada.
• Reguladores Aliviadores vs. No Aliviadores:
  • Aliviadores: Poseen un respiradero incorporado que libera el exceso de presión cuando esta supera un umbral predefinido. Son recomendables para aplicaciones no tóxicas, ya que previenen la acumulación peligrosa de presión.
  • No Aliviadores: No ventilan la presión adicional y dependen de un dispositivo secundario para reducirla.

Los reguladores proporcionan una presión de salida constante y estable, lo cual es crucial para el rendimiento predecible de las herramientas y actuadores neumáticos.

El Lubricador (L): Proporcionando la Lubricación Necesaria

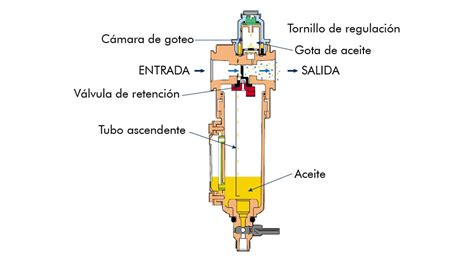

El lubricador es el tercer componente de una unidad FRL y se encarga de introducir una cantidad controlada de aceite en el flujo de aire comprimido. Esta lubricación es esencial para reducir la fricción interna de las herramientas y equipos neumáticos, minimizando así el desgaste, el calor generado y la pérdida de energía.

La necesidad de lubricación varía según el tipo de componente neumático. Muchas herramientas y componentes neumáticos modernos utilizan juntas autolubricantes y no requieren lubricación adicional. Sin embargo, si una herramienta no es autolubricante, la instalación de un lubricador es indispensable.

Consideraciones para la selección y uso de lubricadores:

• Tipo de Aceite y Velocidad de Goteo: Determinar el tipo de aceite adecuado y la velocidad de goteo (la cantidad de aceite liberada) depende de los requisitos de lubricación del componente neumático.
• Tipos de Lubricadores:
  • Oil-fog (Niebla de Aceite): Suministra el 100% del aceite visible en la mirilla aguas abajo en forma de gotas grandes.
  • Micro-fog (Microniebla): Suministra aproximadamente el 10% del aceite visible en forma de una niebla fina (< 2 µm).
• Mantenimiento: El mantenimiento principal de un lubricador consiste en rellenar el depósito de aceite. El nivel de aceite se controla a través de una mirilla o una ventana en la carcasa.
• Caída de Presión: Los lubricadores requieren un diferencial de presión para que el aceite gotee, lo que genera una ligera caída de presión en la salida. Es importante tener en cuenta esta caída para asegurar que la presión adecuada llegue al componente final. El aire no se lubricará si el sistema está apagado, lo que evita el desperdicio de aceite.

Selección y Configuración de la Unidad FRL Adecuada

La elección de la unidad FRL correcta, o de sus componentes individuales, depende intrínsecamente de los requisitos específicos del sistema neumático y de los equipos que serán alimentados.

Determinando los Componentes Necesarios

• Filtro y Regulador (FR): Se instalan unidades FR si el equipo es autolubricante y no requiere lubricación adicional, o si la lubricación pudiera ser perjudicial para el proceso (por ejemplo, en salas blancas o sistemas electrónicos). Estas unidades aseguran aire limpio y una presión controlada.
• Filtro, Regulador y Lubricador (FRL): Se opta por una unidad FRL completa si el equipo requiere lubricación para un funcionamiento óptimo y una mayor vida útil.

En general, cada sistema de aire debe contar, como mínimo, con un filtro y un regulador de presión. La decisión de incluir un lubricador se basa en la necesidad específica de los componentes aguas abajo.

Consideraciones de Diseño e Instalación

• Caudal y Tamaño del Puerto: Es crucial evaluar los requisitos de caudal del sistema (normalmente medidos en litros por minuto) y la compatibilidad del tamaño del puerto de la unidad FRL. Un FRL subdimensionado puede crear un cuello de botella, restringiendo el flujo de aire e ineficiencias. Un FRL sobredimensionado puede ser innecesariamente voluminoso o costoso.
• Entorno Operativo: El entorno en el que operará la unidad FRL es un factor importante. Para entornos polvorientos o húmedos, se deben elegir modelos con carcasas robustas y características de drenaje mejoradas.
• Modularidad vs. Unidades Compactas: Las unidades FRL modulares, como las de la Serie AC-BC, permiten una configuración flexible y personalización. Los componentes (filtro, regulador, lubricador) pueden añadirse o sustituirse fácilmente. Las unidades compactas, por otro lado, vienen preensambladas y son ideales para aplicaciones con espacio limitado y requisitos fijos.
• Orden de Instalación: Como regla general, el orden de instalación en un sistema neumático es: compresor, filtro, regulador y lubricador. Esto asegura que el aire se limpie, regule y lubrique antes de llegar a los componentes finales.
• Marcas de Flujo Direccional: La mayoría de las unidades FRL modernas incluyen marcas de flujo direccional para evitar una instalación incorrecta de las mangueras o tuberías.

Mantenimiento y Longevidad

El mantenimiento regular de las unidades FRL es esencial para asegurar su funcionamiento óptimo y prolongar la vida útil del sistema neumático.

• Filtros: Los elementos filtrantes deben ser inspeccionados y reemplazados periódicamente, dependiendo de la cantidad de contaminantes acumulados. Los sistemas de drenaje, especialmente los automáticos, deben ser verificados para asegurar su correcto funcionamiento.
• Reguladores: Aunque generalmente requieren poco mantenimiento, es importante verificar que la presión de salida se mantenga estable y dentro de los parámetros deseados.
• Lubricadores: El depósito de aceite debe ser rellenado regularmente. Es importante utilizar el tipo de aceite recomendado por el fabricante para asegurar una lubricación adecuada y evitar daños.

Las unidades FRL modernas están diseñadas pensando en la facilidad de mantenimiento. Muchas cuentan con recipientes de liberación rápida para una limpieza o reemplazo sencillos, elementos filtrantes reemplazables sin desmontar toda la unidad y mirillas o indicadores de nivel de aceite para una fácil inspección. El diseño modular también permite que un componente defectuoso sea reemplazado de forma independiente, minimizando el tiempo de inactividad y los costos de reparación.

En resumen, una unidad FRL es mucho más que un simple conjunto de componentes; es una inversión crucial en la eficiencia, la longevidad y la seguridad de cualquier sistema neumático. Al asegurar un suministro de aire limpio, regulado y lubricado (cuando sea necesario), las unidades FRL protegen la maquinaria, optimizan el rendimiento y reducen los costos operativos a largo plazo.
