La gestión de las redes de agua potable y aguas residuales constituye un pilar fundamental para el desarrollo y la sostenibilidad de cualquier comunidad. Estas redes, al igual que las infraestructuras de gas, electricidad y telecomunicaciones, se clasifican como infraestructuras críticas, lo que implica una protección especial y una atención prioritaria a su mantenimiento y funcionamiento óptimo. La tensa situación política actual subraya aún más la importancia de garantizar la integridad y la resiliencia de estas redes, ya que cualquier interrupción o ataque podría tener consecuencias devastadoras para la salud pública y la economía.
La Red de Saneamiento: Un Sistema Vital para la Comunidad
Una red de saneamiento es un complejo sistema de infraestructuras subterráneas diseñado para la recogida, el transporte y el tratamiento de las aguas residuales y pluviales generadas por una comunidad o área específica. Su función principal es salvaguardar la salud pública y el medio ambiente, asegurando que las aguas de desecho sean gestionadas de manera segura y eficiente. La red horizontal de saneamiento, en particular, se encarga de transportar estas aguas desde los puntos de generación hasta las plantas de tratamiento o los puntos de descarga autorizados.
Componentes Clave de una Red de Saneamiento
El esquema de una red de saneamiento puede variar significativamente dependiendo de factores como la ubicación geográfica, el tamaño de la población y las características del terreno. Sin embargo, generalmente sigue una estructura básica que incluye varios componentes esenciales:
- Conexiones de Alcantarillado: En las áreas urbanas, los edificios, viviendas y establecimientos están conectados a la red de saneamiento a través de tuberías que recogen las aguas residuales de baños, cocinas, lavadoras y otros puntos de generación. Estas acometidas o ramales enlazan los puntos donde se producen las aguas de desecho con el alcantarillado inmediato.
- Alcantarillas Principales (Colectores): Estas tuberías de mayor diámetro son las encargadas de recoger las aguas residuales de las conexiones individuales y transportarlas hacia las estaciones de bombeo o las plantas de tratamiento. Se les conoce también como colectores de aguas residuales.
- Pozos de Registro: Instalados a intervalos regulares (aproximadamente cada 50 a 100 metros) en la calzada o en la alcantarilla, los pozos de registro, mayormente construidos con anillos prefabricados de hormigón de tamaño DN 1000, permiten el acceso para inspección, mantenimiento y purga de las tuberías. Estos pozos, reconocibles por sus tapas redondas con orificios de ventilación, son cruciales para la supervisión y el diagnóstico de averías. La red de saneamiento pública comienza poco después del límite de las propiedades privadas, y suele haber un pozo de inspección que marca el punto de transferencia de la responsabilidad del propietario de la vivienda a la empresa de gestión de residuos.

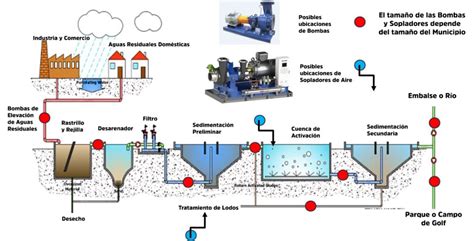

- Estaciones de Bombeo: Cuando la topografía del terreno no permite el flujo por gravedad, las estaciones de bombeo son indispensables para impulsar las aguas residuales a zonas más elevadas y facilitar su transporte hacia las plantas de tratamiento. Suelen ubicarse en los puntos más bajos de una sección de la red y bombean las aguas residuales a través de tuberías de presión hasta la depuradora. En algunos casos, las estaciones de bombeo pueden dirigir las aguas residuales de una sección a la red de otra sección adyacente. Estas estaciones, a menudo alojadas en pozos de registro de PE u hormigón, albergan una o dos bombas.
Tipos de Sistemas de Saneamiento
Existen diferentes sistemas para la recogida y transporte de aguas residuales y pluviales, cada uno con sus propias características y aplicaciones:
- Sistema Unitario: En este sistema, las aguas residuales y el agua de lluvia se vierten en un único alcantarillado común. Si bien es una solución más sencilla en términos de infraestructura, puede presentar desafíos en el tratamiento, especialmente durante eventos de lluvia intensa, donde el gran volumen de agua puede sobrecargar las plantas de tratamiento.
- Sistema Separativo: Este sistema utiliza redes de tuberías separadas para las aguas residuales domésticas e industriales y para el agua de lluvia. Esto permite un tratamiento más eficiente de las aguas residuales al no mezclarse con el agua de escorrentía, que generalmente no requiere tratamiento.
- Sistema Mixto: Esta variante combina elementos de los sistemas separativo y unitario, ofreciendo una solución flexible que se adapta a diversas condiciones urbanas y geográficas.

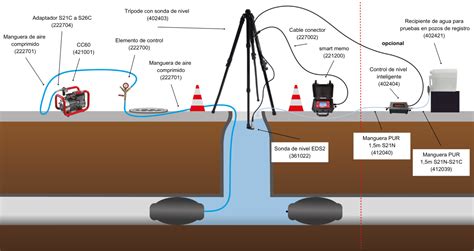

Normativa y Pruebas de Estanqueidad en Redes de Saneamiento
La correcta instalación y el mantenimiento de las redes de saneamiento están regidos por normativas estrictas para garantizar su estanqueidad y prevenir fugas que puedan contaminar el suelo y las aguas subterráneas. En Alemania, por ejemplo, la norma DIN EN 1610 es fundamental, ya que regula la instalación, construcción y pruebas de tuberías de aguas residuales y alcantarillas fuera de los edificios. Normas nacionales complementarias, como la hoja de trabajo DWA-A 139, también detallan especificaciones para estas pruebas.
Estas normativas establecen que las pruebas de estanqueidad deben realizarse después de una nueva construcción o reparación para asegurar la correcta ejecución y como prueba de aceptación. Las tuberías de gravedad se comprueban según la DIN EN 1610 y la DWA-A 139, mientras que las tuberías a presión, como las que se encuentran detrás de las estaciones de bombeo, deben cumplir con las especificaciones de la EN 805.
La estanqueidad de la red de saneamiento es crucial. La entrada de agua adicional procedente, por ejemplo, de aguas subterráneas en tuberías de aguas residuales defectuosas, debe ser tratada como si fueran aguas residuales reales, generando costes adicionales en la planta de tratamiento.
Normativas de Seguridad y Acceso a Pozos de Registro
El acceso a los pozos de registro implica riesgos inherentes, por lo que la normativa de seguridad es rigurosa. Las reglas del Seguro Social Alemán de Accidentes (DGUV) son particularmente relevantes, con normativas como la 113-004 y la 103-003 que detallan cuándo y cómo deben tomarse las medidas de espacio libre y qué precauciones adoptar antes de descender. El Principio DGUV 313-002 se enfoca en la formación de especialistas para la medición de gases en espacios confinados y el uso de detectores de gas.
Antes de entrar en un pozo de registro, el operador responsable debe realizar una evaluación de riesgos exhaustiva y registrar las medidas de seguridad en un permiso o instrucciones de trabajo. Los peligros típicos incluyen el riesgo de caída y la exposición a sustancias peligrosas (gases explosivos o tóxicos, falta de oxígeno). Dado que los pozos de registro son considerados zonas Ex (atmósferas potencialmente explosivas), se requieren evaluaciones de riesgos e instrucciones de trabajo específicas.
Las estaciones de bombeo principales, al ser instalaciones técnicas en atmósferas potencialmente explosivas, también demandan un documento de protección contra explosiones, que debe ser inspeccionado periódicamente por un experto independiente.
⛏️ Seguridad en Excavaciones ⚠️ Riesgos, Peligros y Cómo Prevenirlos
Desafíos y Tendencias en la Gestión de Aguas Residuales
El sector de la gestión de aguas residuales se enfrenta a una serie de desafíos significativos que exigen una reevaluación estratégica y la adopción de nuevas tecnologías y enfoques.
Retos Actuales
- Escasez de Personal Cualificado: A pesar de que la normativa se vuelve cada vez más detallada y estricta, aumentando las exigencias de personal especializado, el sector experimenta una disminución en la disponibilidad de profesionales cualificados. Esto genera una presión considerable sobre las empresas operadoras.
- Contaminación del Agua: El agua es un bien escaso y sufre una creciente contaminación, por ejemplo, por residuos de medicamentos. Esto incrementa la complejidad y los requisitos para el tratamiento de las aguas residuales.
- Protección del Clima y Costes Energéticos: El debate sobre la protección del clima y el drástico aumento de los costes energéticos obligan al sector a replantearse su consumo energético y a buscar soluciones más eficientes y sostenibles.
- Digitalización y Ciberseguridad: La creciente digitalización de las redes y procesos, si bien ofrece oportunidades para una gestión más eficiente, también incrementa el peligro de ciberataques, lo que requiere inversiones en ciberseguridad.
Soluciones e Innovaciones
- Automatización y Supervisión Remota: Un mayor grado de automatización y el desarrollo de capacidades de supervisión a distancia pueden optimizar el mantenimiento de las plantas, permitiendo intervenciones más específicas y eficientes.

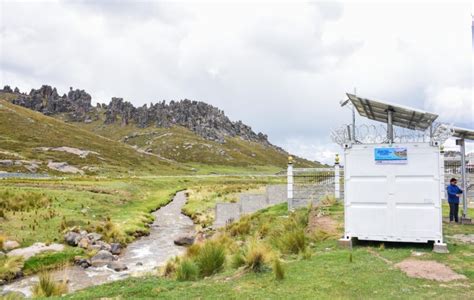

- Tecnología de Medición y Monitoreo: La instalación de estaciones de medición automática y continua en los colectores principales, equipadas con analizadores multiparamétricos, permite un monitoreo en tiempo real de la calidad y cantidad de las aguas residuales. Sensores que detectan variaciones en pH, temperatura, conductividad, oxígeno disuelto, potencial rédox, turbidez, demanda biológica de oxígeno, hidrocarburos y velocidad de la corriente, transmiten datos cruciales. Las señales de alarma facilitan las decisiones operacionales, ayudan a evitar daños ambientales y a las depuradoras, y permiten identificar el origen de vertidos incontrolados.
- Integración de Sistemas: La integración de las instalaciones de alcantarillado, incluyendo pequeñas depuradoras, estaciones de bombeo y aliviaderos, en redes controladas a distancia, proporciona a los gestores de recursos hídricos información en tiempo real y la capacidad de gestionar sus instalaciones a distancia, detectando problemas mecánicos o eléctricos de inmediato.
Responsabilidad y Gestión en la Comunidad de Madrid
En la Comunidad de Madrid, la explotación de los servicios de aducción, promovidos directamente o encomendados a la Comunidad, es realizada por el Canal de Isabel II. La Comunidad de Madrid, ubicada casi íntegramente en la cuenca del Tajo, tiene la responsabilidad de elaborar planes que contengan medidas para facilitar el tratamiento de los lodos de depuración y la consecución de los objetivos de gestión ambiental. Las "zonas sensibles", áreas que requieren un tratamiento de aguas residuales más riguroso, son declaradas por las Comunidades Autónomas o la Administración General del Estado, como ha ocurrido con las zonas sensibles de la cuenca hidrográfica del Tajo declaradas mediante Resolución de 23 de febrero de 2023.
El Ayuntamiento de Terrassa es un ejemplo de entidad local que ha asumido un rol proactivo en la gestión de sus recursos hídricos. Desde 1997, este ayuntamiento ha sido pionero en España al conceder permisos para que las actividades industriales viertan aguas residuales en el sistema de alcantarillado municipal, asumiendo directamente esta tarea.

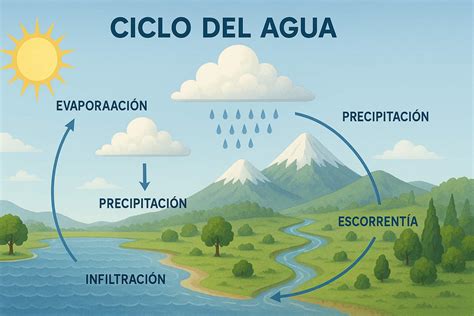

El Agua: Un Recurso Fundamental para la Industria y la Vida
El agua es un recurso natural indispensable para el desarrollo de la vida y para numerosos procesos industriales. La industria, en particular, requiere agua potable para muchas de sus aplicaciones, obteniéndola del suministro local para satisfacer sus necesidades específicas. Las aguas residuales, a su vez, pueden ser consideradas un recurso importante. Las aguas grises, generadas a partir de procesos de limpieza y enfriamiento industrial, pueden ser tratadas y reutilizadas.
La gestión sostenible del agua es una obligación ineludible, ya que el futuro de las comunidades depende directamente de la disponibilidad y calidad de este recurso. El objetivo primordial en la gestión de aguas residuales es asegurar que, tras su tratamiento, estas aguas vuelvan al medio ambiente con los niveles de calidad exigidos por la normativa medioambiental, contribuyendo así a la preservación de los ecosistemas acuáticos y a la salud pública.
La eficiencia en el uso del agua y la correcta gestión de las redes de saneamiento son, por tanto, aspectos interconectados y de vital importancia para garantizar la sostenibilidad y el bienestar de las generaciones presentes y futuras.
