La implementación de sistemas de flujo laminar de aire filtrado en hospitales es una piedra angular para mantener la esterilidad, prevenir infecciones y asegurar la máxima seguridad tanto para los pacientes como para el personal médico. Estos sistemas, que van desde cabinas especializadas hasta la ventilación general de quirófanos, se basan en principios rigurosos de filtración y control del movimiento del aire para crear ambientes controlados y asépticos. La comprensión de su funcionamiento, tipos y aplicaciones es fundamental para optimizar la calidad del aire en entornos críticos.
Principios Fundamentales del Flujo Laminar y la Filtración de Aire

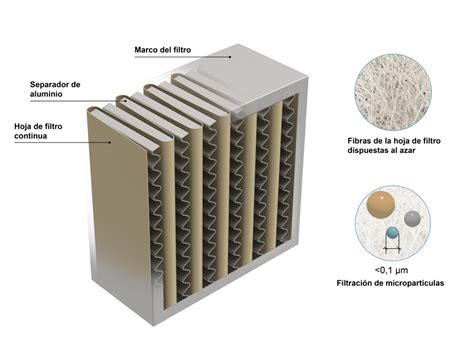

Las cabinas de flujo laminar, también conocidas como estaciones de trabajo asépticas, módulos de flujo limpio, bancos de trabajo de aire filtrado o capuchas de flujo laminar, son dispositivos esenciales en laboratorios y entornos industriales donde se requiere un área de trabajo libre de contaminantes. El principio de funcionamiento de las cabinas de flujo laminar se basa en el uso de filtros HEPA (High Efficiency Particulate Air) o ULPA (Ultra Low Penetration Air) para purificar el aire. El aire es forzado a través de estos filtros, que capturan y eliminan hasta el 99.99% de las partículas contaminantes, y luego es expulsado sobre el área de trabajo en un flujo constante y unidireccional, o laminar. Un buen sistema de filtración de aire en hospitales evita que el ambiente sea una fuente de contaminación para profesionales, pacientes y acompañantes. Los filtros aseguran que las partículas contaminantes no se propaguen por el ambiente. Estos filtros están compuestos por microfibras inertes, no cancerígenas y no tóxicas. Están dispuestos de forma que favorecen la densidad progresiva de las fibras, reteniendo gradualmente las partículas a lo largo de todo el material filtrante, aumentando la vida útil de los filtros y evitando la saturación superficial. Los filtros Hepa (High Efficiency Particulate Air) tienen una eficiencia superior al 99,95 % para partículas de hasta 0,3 µ. Se utilizan en situaciones donde se requieren altos niveles de pureza del aire.
La instalación de cabinas de flujo en ambientes controlados no solo mejora la calidad del aire, sino que también incrementa la seguridad y eficiencia de los procesos de trabajo. La norma ABNT NBR 7256:2005 regula el uso de filtros para sistemas de aire acondicionado en hospitales. La ABNT NBR 7256:2005 tiene como punto principal controlar cómo se realizará la instalación de sistemas de aire acondicionado en ambientes hospitalarios, verificar el control de ruido, monitorear el índice de temperatura ideal, la velocidad y la humedad relativa, además de que la norma también establece la necesidad de limpieza y mantenimiento periódicos. El control del nivel de calidad del aire contribuye a la seguridad de los pacientes en tratamiento. Para un buen sistema de filtración, los filtros de aire son fundamentales para la eficiencia de estos sistemas.
Tipos de Cabinas de Flujo Laminar: Vertical y Horizontal
Existen dos tipos principales de cabinas de flujo laminar, diferenciadas por la dirección en la que el aire filtrado se desplaza sobre el área de trabajo:

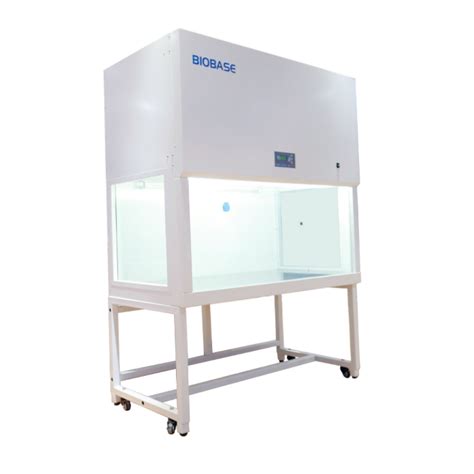

Cabinas de Flujo Laminar Vertical: Estas cabinas proyectan el aire filtrado de arriba hacia abajo. El aire limpio proviene del techo, ya que es donde se ubica el filtro HEPA, y este atraviesa la cámara hacia el suelo. Este diseño protege las muestras al generar una corriente de aire purificado vertical unidireccional que recorre la zona de trabajo y se expulsa por el frente abierto de la cabina. Las cabinas de flujo laminar vertical son especialmente indicadas en instalaciones que necesitan grandes volúmenes de aire filtrado, con baja caída de presión, alta capacidad de acumulación de partículas finas y mayor durabilidad.
Cabinas de Flujo Laminar Horizontal: En estas cabinas, el flujo de aire circula de forma horizontal desde la parte trasera hacia el frente de la cabina. El aire filtrado proviene de la parte posterior, pues es ahí donde se encuentra el filtro HEPA. El aire atraviesa la cámara principal en una corriente unidireccional horizontal y es expulsado por la abertura frontal. La cabina de flujo laminar horizontal proporciona una zona de trabajo estéril mediante una corriente de aire purificado unidireccional que fluye en sentido horizontal. El diseño de una cabina de flujo laminar horizontal hace que el aire fluya a través de un filtro HEPA/ULPA situado en la pared trasera para inyectar ese aire filtrado horizontalmente sobre la superficie de trabajo a una velocidad constante y de manera ordenada hacia la muestra.
La selección entre una cabina de flujo laminar vertical y una horizontal depende del tipo de trabajo a realizar y el nivel de protección requerido. No hay una cabina que sea intrínsecamente mejor que otra; la elección se basa en la función para la que se necesite. Un modelo no es necesariamente mejor que el otro; las verticales son mejores en caso de estar trabajando con productos contaminantes o tóxicos, ya que protegen a la persona. Si no es así, las horizontales ofrecen una menor turbulencia en el flujo de aire. Ambas configuraciones ofrecen protección del producto.
Aplicaciones Hospitalarias y de Laboratorio
Las cabinas de flujo laminar son fundamentales en el ámbito hospitalario, donde la esterilidad y la prevención de infecciones son prioritarias. Se utilizan en la preparación de medicamentos estériles, en áreas de farmacia hospitalaria, y durante procedimientos quirúrgicos, especialmente en cirugías que implican implantes o donde el riesgo de infección debe minimizarse al máximo. En los laboratorios, las cabinas de flujo laminar son esenciales para realizar investigaciones y experimentos que requieren condiciones de asepsia. Se emplean en biotecnología, microbiología, análisis químicos y farmacéuticos, entre otros campos, para manipular muestras biológicas, cultivos celulares y agentes químicos de manera segura.
El Flujo Unidireccional en Quirófanos
El flujo unidireccional en quirófanos es la base para reducir las infecciones de sitio quirúrgico (SSI) y cumplir con las normativas más exigentes. Tradicionalmente, el flujo laminar se ha considerado el estándar de referencia. Según la norma UNE 171340, el flujo unidireccional se define como un flujo de aire filtrado que se desplaza a través de un plano de corte en la zona crítica de un quirófano con una velocidad uniforme y una dirección casi paralela. Su función es minimizar la turbulencia y reducir la concentración de partículas en el aire, lo que lo convierte en un elemento clave en quirófanos de alto riesgo (ISO 5).
La Dilución Controlada Unidireccional es una tecnología avanzada de ventilación que mejora el flujo unidireccional clásico: mantiene la dirección del aire, pero adapta automáticamente el caudal y la difusión según las condiciones reales del quirófano. El diseño y la validación de sistemas de flujo unidireccional en quirófanos son procesos fundamentales para crear un entorno quirúrgico seguro y eficiente. El diseño debe considerar la ubicación, el tamaño y la forma del quirófano, así como el tipo de cirugía que se va a realizar, para asegurar que el flujo de aire cubra de manera óptima el área crítica. Durante la fase de validación, se comprueba que el sistema cumple con los estándares de calidad y seguridad, evaluando parámetros como el caudal de aire, la presión y la dirección del flujo. Esta comprobación garantiza que el sistema es eficaz en la reducción de la contaminación y el riesgo de infección, proporcionando un entorno de trabajo seguro tanto para el paciente como para el personal. Los quirófanos equipados con tecnología de flujo unidireccional avanzada permiten realizar procedimientos de alta especialización, como la neurocirugía, con mayor seguridad y precisión gracias al control estricto de partículas y contaminantes.
HVAC en quirófanos: flujo de aire, presión positiva y normas ASHRAE 170 explicadas
Cabinas de Seguridad Biológica (BSC) vs. Cabinas de Flujo Laminar
Es importante distinguir entre una cabina de seguridad biológica (BSC) y una cabina de flujo laminar. La principal diferencia radica en su función. Una cabina de flujo laminar protege únicamente el producto mediante el soplado de aire filtrado sobre la mesa. Una cabina de seguridad biológica, en cambio, protege al operador, al medio ambiente y al producto, utilizando un flujo de aire más complejo para contener los contaminantes.
El flujo de aire en una cabina de seguridad biológica es un sistema estrictamente controlado que utiliza una cortina de aire y filtros HEPA para crear una barrera física. El aire contaminado se introduce en la cabina a través de una abertura frontal y se filtra. Una parte fundamental de la seguridad es la presión negativa: el interior de la cabina funciona a una presión ligeramente inferior a la del exterior. Esto garantiza que cualquier fuga de aire se produzca desde el exterior hacia el interior.
Las cabinas de seguridad biológica se clasifican en diferentes clases según el nivel de protección que ofrecen:
- Clase I: Diseñada para bajo riesgo biológico. Ofrece protección al operador y al entorno, pero no al producto.
- Clase II: Es el estándar para la mayoría de los laboratorios (niveles de bioseguridad 1, 2 y 3). Cuenta con un flujo vertical, un flujo horizontal y una pantalla de protección. A su vez, tienen dos filtros HEPA o ULPA, uno que precede a la entrada de gas y otro que evita que los componentes manipulados puedan salir al exterior. Estas cabinas tienen la función de proteger tanto al objeto de manipulación como al operador.
- Clase III: Obligatoria para la manipulación de agentes de muy alto riesgo (nivel de bioseguridad 4). Consiste en una sofisticación de la cabina de clase II, en la que un agente patógeno de alto riesgo se manipula en condiciones absolutamente estancas. Estas cabinas contienen depósitos y filtros adicionales donde las muestras y los aerosoles de la zona de trabajo se disuelven antes de ser descartados. Representa el máximo nivel de contención. Es un sistema completamente cerrado.
La norma NSF / ANSI 49 es la norma más importante y reconocida internacionalmente para las cabinas de Clase II. La eficacia de una BSC depende de su correcto mantenimiento y validación. El sistema de flujo de aire debe probarse anualmente.
Consideraciones de Instalación y Mantenimiento
La ubicación de las cabinas de flujo laminar debe ser estratégica dentro de hospitales y laboratorios para maximizar su eficacia y accesibilidad. Idealmente, deben situarse en áreas con control de acceso para evitar la entrada de contaminantes y en espacios que permitan un flujo de trabajo eficiente. Las cabinas de flujo laminar se suelen encontrar en salas blancas. Estas salas minimizan la contaminación que puede provenir del exterior, facilitando el trabajo de las campanas y haciendo más duradero el filtro. De la disposición estratégica de las campanas de flujo laminar en salas limpias depende la eficiencia de estas.
El asesoramiento especializado es clave al seleccionar e instalar cabinas de flujo laminar. Empresas expertas ofrecen consultoría para garantizar que cada cliente elija la solución más adecuada para sus necesidades específicas. Su equipo de ingenieros y técnicos especializados evalúa los requisitos del entorno, el tipo de aplicaciones y las regulaciones aplicables para proporcionar una solución integral que incluye la selección del equipo, la instalación y el mantenimiento. La inversión en cabinas de flujo laminar, acompañada del asesoramiento de expertos, es esencial para entornos que requieren la máxima esterilidad y control de contaminación.
La validación de las salas de ambiente controlado debe realizarse antes de la puesta en marcha, tras mantenimientos importantes y al menos una vez al año en salas de alto riesgo. La validación certifica el cumplimiento general de la instalación, mientras que la cualificación evalúa cada fase del proceso. Solo técnicos acreditados y empresas certificadas bajo normas ISO pueden realizar la validación según normativas como la UNE 171340. Si una sala no cumple los parámetros exigidos, se deben tomar medidas correctivas, como ajustar el sistema de ventilación, reemplazar filtros HEPA o mejorar el mantenimiento de la instalación. Los quirófanos de riesgo 5 (muy alto) requieren flujo unidireccional, más renovaciones de aire por hora y estrictos controles microbiológicos para minimizar infecciones.
La frecuencia de reemplazo del filtro HEPA de una cabina depende del uso, el entorno y la saturación del filtro. Normalmente, la vida útil del filtro es de 3 a 5 años, pero las pruebas periódicas de integridad del filtro y las mediciones de presión diferencial determinarán el momento exacto para el reemplazo. La superficie de trabajo dentro de la cabina laminar suele ser de acero inoxidable de alta calidad, con acabados laterales curvos para facilitar la limpieza y desinfección y sin junturas donde puedan acumularse posibles contaminantes.
