Filtros Secadores de Aire: Información Técnica Esencial para la Calidad del Aire Comprimido

El aire comprimido, a pesar de su aparente pureza, es un medio que puede albergar una variedad de contaminantes. En su estado natural, el aire ambiente que es succionado por los compresores ya contiene humedad, polvo y otras partículas. Durante el proceso de compresión, estos contaminantes no solo persisten, sino que también pueden concentrarse, y en el caso de compresores lubricados con aceite, se añade la presencia de aerosoles de aceite. La presencia de estos contaminantes en el aire comprimido puede tener consecuencias significativas y perjudiciales para los equipos y los procesos de fabricación. El uso de aire comprimido contaminado sin una filtración y secado adecuados puede causar problemas en los equipos, resultar en una disminución de la calidad del producto o incluso provocar defectos en el mismo. Por ello, la implementación de filtros secadores de aire se convierte en un componente técnico de suma importancia.

Contaminantes Comunes en el Aire Comprimido y sus Orígenes

Para comprender la necesidad de los filtros secadores de aire, es fundamental identificar los contaminantes que pueden encontrarse en el aire comprimido y sus orígenes.

• Vapor de Agua: Proviene de la humedad natural de la atmósfera. El aire atmosférico, al ser un medio, contiene inherentemente vapor de agua. La cantidad de agua que contendrá el aire comprimido dependerá de las condiciones de entrada, la calidad del ambiente y la presión a la que se comprima. Cuando comprimimos el aire, la cantidad de agua que puede retener disminuye drásticamente. Si la atmósfera fuera una esponja gigante, al estrujarla fuertemente, el agua que contiene caería. Esto mismo ocurre cuando comprimimos el aire. La presencia de agua en el aire comprimido puede deteriorar el interior del compresor y generar contaminación en el producto final.
• Aceite: La presencia de aceite en el aire comprimido depende de varios factores, como son el tipo de equipo, su tecnología y años de funcionamiento. En ese sentido, hay dos tipos de diseños de compresores principales: los que funcionan lubricados con aceite, y los compresores sin aceite. En los compresores lubricados con aceite, partículas de este lubricante pueden ser arrastradas junto con el aire.
• Partículas Sólidas: Incluyen polvo, suciedad, óxido desprendido de las tuberías y otras partículas finas. El aire ambiente ya contiene partículas de polvo. Además, el desgaste interno del compresor y la corrosión de las tuberías pueden generar partículas sólidas que se incorporan al flujo de aire comprimido.
• Microorganismos: Más del 80 % de las partículas que contaminan el aire comprimido tienen un tamaño inferior a 2 µm y, por lo tanto, pueden pasar fácilmente a través del filtro de entrada del compresor si este no está diseñado para retener partículas de ese tamaño.
• Vapores: Se componen de lubricantes y cualquier otro líquido que se haya convertido en gas. Estos vapores pueden ser difíciles de eliminar sin un tratamiento específico.

La Imperiosa Necesidad de Secar el Aire Comprimido

Muchos sistemas de aire comprimido no toleran el agua o la humedad. Para evitar inconvenientes, es necesario tratar este aire húmedo. La pregunta fundamental es: ¿Por qué secamos el aire comprimido? La razón principal radica en los efectos perjudiciales de la humedad. La presencia de agua en el aire comprimido puede desencadenar una serie de problemas:

• Corrosión: La humedad es un catalizador clave para la corrosión de los metales. La presencia de agua en el sistema de aire comprimido puede deteriorar el interior del compresor, las tuberías y otros componentes metálicos, provocando la formación de óxido. Este óxido, a su vez, puede ser liberado al sistema de aire comprimido, actuando como un contaminante abrasivo y dañino.
• Congelación: En aplicaciones donde las temperaturas descienden, la humedad presente en el aire comprimido puede congelarse. Esto puede provocar bloqueos en componentes críticos como el tubo capilar, las válvulas de expansión, o incluso causar daños severos en el compresor.
• Formación de Ácidos y Lodos: Cuando el agua entra en contacto con el aceite refrigerante del sistema, puede desencadenar la formación de ácidos y lodos. Estos subproductos son altamente corrosivos y pueden obstruir las líneas, dañar los sellos y comprometer la eficiencia general del sistema.
• Deterioro de la Calidad del Producto: En procesos de fabricación, especialmente en aquellos que involucran productos sensibles a la humedad o que requieren un ambiente controlado, la presencia de humedad en el aire comprimido puede afectar negativamente la calidad final del producto.

Tipos de Secadores de Aire Comprimido: Un Análisis Técnico

La elección del secador de aire comprimido adecuado depende en gran medida de la calidad de aire que necesita la operación, es decir, qué tan "seco" debe ser el aire. Cada tipo de secador emplea un proceso distinto para eliminar la humedad del aire húmedo.

Secadores Frigoríficos

Los secadores frigoríficos son una opción común para aplicaciones que no requieren niveles de sequedad extremadamente altos. Funcionan enfriando el aire comprimido hasta un punto en el que el vapor de agua se condensa y puede ser drenado.

• Principio de Funcionamiento: Estos secadores utilizan un ciclo de refrigeración similar al de un refrigerador doméstico. El aire caliente y húmedo pasa por un intercambiador de calor donde se enfría. Al enfriarse, el aire alcanza su punto de rocío, haciendo que el vapor de agua se condense en forma líquida. Posteriormente, el aire enfriado se calienta de nuevo antes de ser liberado al sistema, evitando así la condensación en las tuberías posteriores.
• Punto de Rocío Típico: Generalmente, los secadores frigoríficos pueden alcanzar puntos de rocío de alrededor de +3 °C.
• Consideraciones Importantes:
  • Integración en Compresores: En algunas especificaciones se indica que el secador frigorífico está integrado en el propio compresor. Esto, en numerosas ocasiones, genera un problema de rendimiento del secador. La razón es que muchos secadores frigoríficos integrados en un compresor no están suficientemente sobredimensionados conforme a los factores de corrección que hay que aplicar en la instalación concreta donde se encuentren, según sus condiciones de trabajo. De este modo, se generan después condensaciones en la red de distribución.
  • Factores de Corrección: Es crucial tener siempre un especial cuidado y comprobar si se han aplicado para calcular el tamaño del secador los factores de corrección por temperatura ambiente máxima, temperatura de entrada del aire comprimido máxima y presión del aire comprimido de entrada al secador.

Secadores de Adsorción

Los secadores de adsorción son la solución ideal cuando se requieren niveles de sequedad muy altos, es decir, puntos de rocío muy bajos. Utilizan materiales desecantes para eliminar activamente la humedad del aire.

• Principio de Funcionamiento: Estos secadores emplean un material higroscópico, conocido como desecante (comúnmente sílice gel o tamiz molecular), que tiene una gran afinidad por el agua. El aire comprimido húmedo pasa a través de un lecho de este material, donde el vapor de agua se adhiere a la superficie del desecante en un proceso llamado adsorción.
• Punto de Rocío Alcanzable: Con un secador de adsorción se pueden alcanzar puntos de rocío muy bajos, por debajo de 0°C. De hecho, se puede alcanzar puntos de rocío mejores de -70 °C, aunque lo habitual es que en la especificación esté definido un punto de rocío de -40 °C.
• Tipos de Regeneración: Un punto importante a concretar en la especificación de un secador de adsorción es el tipo de regeneración del mismo, es decir, cómo se recupera la capacidad de adsorción del material desecante:
  • Regeneración en Frío (o sin purga de aire): En este tipo, se utiliza aire comprimido del propio sistema para regenerar el material adsorbente. Esto genera un consumo de aire comprimido que puede ser cercano al 20% del caudal nominal del secador. Para reducir este consumo, los secadores de adsorción con regeneración en frío tienen la opción de incorporar el control por punto de rocío. Con este control, se alargan los ciclos de regeneración y se reduce el consumo de aire comprimido.
  • Regeneración en Caliente (o con purga de aire): Cuando los caudales son superiores, se especifican secadores de adsorción con regeneración en caliente. Dentro de esta clase, existen distintas formas constructivas y de diseño, pudiendo ser con resistencias, soplantes o bombas de vacío. Estos métodos utilizan calor para desorber el agua del material desecante, lo que generalmente resulta en un menor consumo de aire de purga.
  • Secadores "Zero Purge": Siendo los secadores de adsorción más eficientes los denominados de "Zero Purge", y en los que no se produce ningún consumo de aire comprimido para la regeneración. Estos sistemas suelen emplear tecnologías más avanzadas para la regeneración.
• Consideraciones Importantes:
  • Caudal Máximo y Efectivo: Es importante recalcar que, cuando se especifica un secador de adsorción, hay que considerar el caudal máximo de aire comprimido de consumo que necesita la instalación, y conforme a este valor, definir el modelo de secador de adsorción teniendo en cuenta su caudal de aire efectivo de salida.
  • Factores de Corrección: Se deben considerar también los factores de corrección por temperatura ambiente máxima y presión del aire comprimido de entrada al secador.
  • Aplicaciones Críticas: En aquellas instalaciones donde se precise un punto de rocío mejor que +3 °C, la especificación tiene que incluir necesariamente un secador de adsorción.

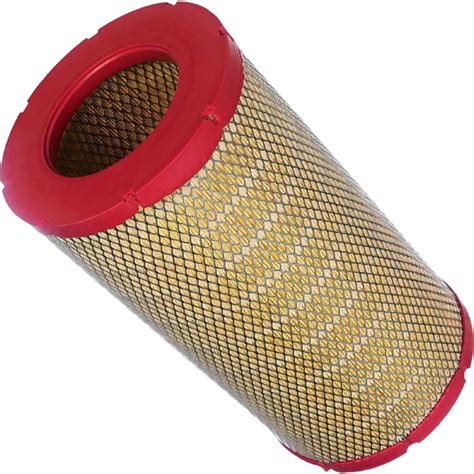

Filtros Secadores de Aire: Complementando la Acción del Secador

Los filtros secadores de aire son componentes de precisión diseñados específicamente para complementar los secadores de aire comprimido, eliminando los contaminantes residuales que escapan del proceso de secado. Si bien los secadores reducen eficazmente el contenido de humedad, no eliminan por completo los aerosoles líquidos, las partículas sólidas ni los vapores de aceite. Los filtros secadores de aire actúan para cerrar esta brecha, asegurando la obtención de un aire comprimido de alta calidad.

Funciones Clave de los Filtros Secadores de Aire

1. Separación de Fases Líquidas (Filtración Coalescente): La función principal de un filtro secador de aire es la separación de fases líquidas. Incluso los secadores de alta eficiencia pueden permitir que se arrastren aerosoles de aceite y agua de tamaño micrométrico. Los filtros coalescentes fuerzan el aire a través de un medio coalescente, lo que hace que pequeñas gotas de líquido se fusionen y formen gotas más grandes. Las gotas capturadas luego sufren fusión: se fusionan en las superficies de las fibras, formando gotas más grandes que drenan por gravedad. Los filtros coalescentes eficaces logran una alta eficiencia (por ejemplo, 99.9% a 0.1 micras), reduciendo el contenido líquido a los niveles especificados por normativas como la ISO 8573-1 Clase 2 o superior.
2. Filtración de Partículas: Aguas abajo de los secadores desecantes (especialmente los de adsorción), el polvo desecante es un desafío persistente. Para aplicaciones críticas, se utilizan filtros de partículas de alta eficiencia, clasificados en 0.01 micrones o incluso menos. Estos filtros proporcionan una protección final crucial, eliminando partículas sólidas finas. Estos son esenciales en industrias como la fabricación de productos electrónicos, donde las partículas microscópicas pueden causar defectos en los productos o mal funcionamiento del equipo.
3. Reducción de Vapores y Olores (Filtración de Carbón Activo): Los filtros de carbón activado están diseñados para eliminar vapores de aceite, olores y otros contaminantes gaseosos del aire comprimido a través de un proceso químico de adsorción. El aire pasa a través de un lecho de carbón activado, donde los contaminantes gaseosos se adhieren a la superficie adsorbente. Para este tipo de filtros, es importante cambiar la superficie de carbón activado periódicamente antes de que se llegue a saturar.

Los filtros secadores de aire no son componentes auxiliares, sino elementos esenciales para conseguir un aire comprimido verdaderamente limpio. Al realizar estas tres funciones principales de eliminación de líquidos, filtración de partículas y reducción de vapor, cierran la brecha entre la producción del secador y los requisitos de la aplicación.

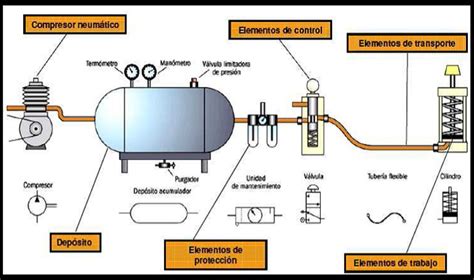

Tipos de Filtros y su Ubicación en el Sistema

La selección y ubicación de los filtros en una instalación de aire comprimido son cruciales para su eficacia y para evitar pérdidas de presión innecesarias.

• Filtros Coalescentes: Son necesarios en una instalación de aire comprimido para eliminar aerosoles de aceite y agua, en forma líquida. Según su grado de filtración, eliminan partículas desde 25 µm hasta 0.01 µm, así como llegan a reducir el contenido de vapores de aceite hasta 0.005 mg/m³.

• Filtros de Partículas: Se utilizan para eliminar partículas sólidas como polvo, suciedad y óxido del aire comprimido. Estos filtros se instalan a menudo después de un secador de adsorción y pueden eliminar partículas de hasta 1 micra o menos, dependiendo de la calidad del filtro. Para aplicaciones críticas, filtros de partículas de alta eficiencia clasificados en 0.01 micrones proporcionan protección final.

• Filtros de Carbón Activo (o Torres de Carbón Activo): Cuando hay la presencia de un secador frigorífico, el filtro micrónico debe ir instalado siempre antes del secador, como protección, mientras que el filtro submicrónico hay que instalarlo después del secador. Sin embargo, en los secadores de adsorción, ambos filtros (generalmente coalescente y de partículas) deben ser instalados antes del secador para proteger el material adsorbente. Cuando se necesita una mayor eliminación de hidrocarburos se tiene que especificar también un filtro o una torre de carbón activo adicional. De esta forma, se obtiene un aire comprimido con un contenido residual de aceite inferior a 0.003 mg/m³.

  Es importante recalcar que, si se especifica una torre de carbón activo, es necesario poner un filtro posterior coalescente, como en el caso de los secadores de adsorción, para eliminar posibles partículas de carbón activo que arrastre el aire comprimido. La especificación de una torre de carbón activo se justifica por no perder eficiencia con el transcurso del tiempo y poder realizarse el cambio del carbón activo tan solo una vez al año, no como en los filtros de carbón activo, donde se tienen que realizar siempre varios cambios al cabo del año para mantener la calidad del aire comprimido.

Dimensionamiento y Pérdidas de Presión

Es muy importante, cuando se realiza o interpreta una especificación, el dimensionar los filtros correctamente para evitar pérdidas de presión. Por eso, además de seleccionar los filtros conforme al caudal requerido, es preciso que la conexión de los mismos respete el diámetro de la instalación y el de la conexión de los secadores para evitar que se produzcan pérdidas de presión innecesarias.

Filtros Deshidratadores: Doble Función en Sistemas de Refrigeración

En el contexto de los sistemas de refrigeración, los filtros deshidratadores son componentes esenciales para el correcto funcionamiento. Su finalidad es doble: actúan como dispositivo de filtrado y como dispositivo de secado.

• Función de Filtrado: El dispositivo filtrante, también denominado colador, contenido en un filtro deshidratador, tiene por objeto evitar la posible contaminación derivada de la entrada de partículas de suciedad u otras sustancias sólidas en el sistema. El filtro se encarga de bloquear la entrada de partículas invasoras en el sistema, y también de eliminarlas en caso de que consigan pasar.
• Función de Secado: El dispositivo de secado incluido dentro de un filtro deshidratador es la pieza del equipo que garantiza un nivel adecuado de humedad dentro del sistema en todo momento, eliminando el exceso de humedad del refrigerante. El material que se encuentra en los secadores se conoce como desecante; una sustancia higroscópica que induce la sequedad a su alrededor debido a un proceso químico llamado desecación. Esta función es de vital importancia, ya que un exceso de humedad puede tener efectos perjudiciales irreversibles para el sistema.

Los filtros secadores de aire son, por lo tanto, componentes multifacéticos que aseguran la integridad y el rendimiento de sistemas críticos, tanto en el ámbito del aire comprimido como en los sistemas de refrigeración.

Consideraciones Técnicas Adicionales

• Estructura de Conexión: La estructura de conexión de bayoneta permite el montaje y desmontaje del filtro sin una herramienta especial, facilitando el mantenimiento y la sustitución de elementos filtrantes.
• Calidad y Modelo: La calidad del aire comprimido y la eficacia de la filtración pueden variar según cada modelo de filtro y secador. Es fundamental consultar las especificaciones técnicas de cada producto. Por ejemplo, el código 'HYE - XX - 50A (perno)' se aplica a los modelos HYF-65A o superiores, indicando una posible relación entre códigos y capacidades.
• Normativas: La calidad del aire comprimido suele regirse por normativas internacionales como la ISO 8573-1, que establece diferentes clases de calidad para partículas, agua y aceite. La elección de los filtros y secadores debe estar alineada con los requisitos de estas normativas para la aplicación específica.

En resumen, el tratamiento adecuado del aire comprimido, mediante la combinación de secadores y filtros secadores de aire, es un proceso técnico indispensable para garantizar la eficiencia operativa, la longevidad de los equipos y la calidad del producto final en una amplia gama de aplicaciones industriales. El correcto entendimiento de los contaminantes, los principios de funcionamiento de los equipos y las consideraciones de dimensionamiento son claves para una especificación y un mantenimiento efectivos.
