Instalación del Cuarto de Depuradora de Piscina: Guía Completa y Detallada

Mantener el agua de una piscina cristalina y saludable puede parecer una tarea ardua, pero con la instalación adecuada de una depuradora, este desafío se convierte en una rutina sencilla y eficaz. Las depuradoras son el corazón del sistema de mantenimiento de piscinas, encargándose de purificar el agua y eliminar impurezas, liberándonos de la necesidad de recurrir constantemente a productos químicos. Si bien existen depuradoras de cartucho, ideales para piscinas de menor tamaño debido a su capacidad de filtración más limitada, las depuradoras de arena son, con diferencia, las más comunes y recomendadas por su simplicidad operativa y alta eficacia.

Esta guía detallada te llevará paso a paso a través del proceso de instalación de una depuradora de arena, permitiéndote disfrutar de un agua impecable durante toda la temporada de baño. Desde la selección de los componentes hasta las consideraciones eléctricas y normativas, cubriremos todos los aspectos esenciales para que realices la instalación de forma correcta y segura.

Componentes Fundamentales de un Sistema de Depuración

Antes de adentrarnos en la instalación propiamente dicha, es crucial comprender los elementos que conforman un sistema de depuración de piscina. Cada componente juega un papel vital en el ciclo de purificación del agua.

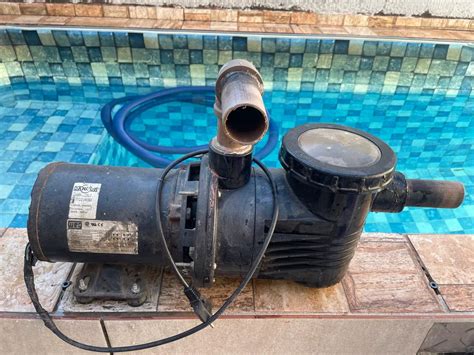

La Bomba de Filtración: Es el motor que impulsa todo el sistema. La bomba se encarga de succionar el agua de la piscina a través de las tuberías del skimmer y del fondo, y la impulsa hacia el filtro. En el mercado, las bombas varían en potencia, medida en caballos de fuerza (CV o HP), desde 1/2 HP hasta 2 HP o más. Es fundamental elegir una bomba cuya potencia esté en consonancia con el tamaño del filtro de arena. Las bombas pueden ser de cobre o de aluminio, siendo las de cobre generalmente más duraderas. La ficha técnica de cada bomba especifica el caudal que puede mover, usualmente en M³/hora o Galones/hora. Para determinar la bomba adecuada, se debe considerar el volumen total de agua de la piscina y la frecuencia deseada de filtración. Se recomienda que el volumen total de agua de la piscina pueda ser filtrado entre dos y tres veces al día para asegurar un nivel óptimo de calidad. Las bombas deben ser montadas sobre una base elevada unos 15 cm del suelo del cuarto de bombas para facilitar el acceso y mantenimiento.

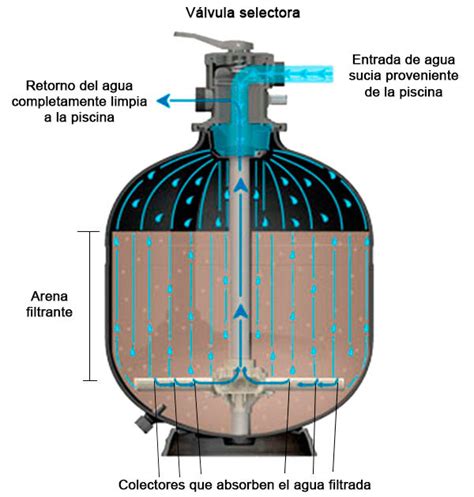

El Filtro de Arena: Es el encargado de retener las impurezas sólidas presentes en el agua. El agua impulsada por la bomba atraviesa la capa de arena (o vidrio filtrante), donde quedan atrapados sedimentos, hojas y otros residuos. La elección del filtro debe ir coordinada con la bomba; un flujo de agua más lento a través del filtro mejora la calidad de la filtración. Por ello, si una bomba tiene un caudal de 40 galones por minuto, se debe buscar un filtro con una capacidad igual o superior para permitir un paso más pausado del agua.

La Arena Filtrante o Medio Filtrante Alternativo: Tradicionalmente se utiliza arena de sílice. Sin embargo, el vidrio filtrante es una alternativa cada vez más popular, ofreciendo una calidad de filtración y durabilidad superiores a la arena tradicional. La cuba del filtro es el depósito donde se aloja este material filtrante. Es vital asegurarse de que el tubo central de la crepina esté bien protegido durante el llenado para evitar que la arena o el vidrio obstruyan el sistema. La cuba debe llenarse hasta aproximadamente 15 centímetros de la boca del tubo.

La Válvula Selectora: Este componente, generalmente ubicado en la parte superior o lateral del filtro, es el centro de control del sistema de depuración. Permite seleccionar entre diversas funciones esenciales para el mantenimiento de la piscina:

• Filtrar: La función principal, por donde circula el agua para su purificación.
• Backwash (Lavado de Filtro): Inicia un flujo de agua en dirección opuesta a través del filtro para limpiar la arena o el vidrio de la suciedad acumulada. El agua sucia se dirige al desagüe. Este proceso se identifica visualmente a través de un pequeño visor en el filtro, cuando el agua deja de verse clara.
• Rinse (Enjuague): Después del lavado, esta función enjuaga el filtro para asentar el medio filtrante y eliminar residuos antes de volver a la filtración normal.
• Waste (Vaciado): Permite vaciar la piscina o dirigir el agua directamente al desagüe, útil para reducir el nivel del agua o para realizar limpiezas intensivas.
• Close (Cerrar): Bloquea completamente el paso del agua al filtro.
• Recirculación: Permite mover el agua de la piscina sin pasar por el filtro, útil para distribuir productos químicos o para el funcionamiento de sistemas como la calefacción o los chorros de hidromasaje.

La Tubería y Conexiones: El sistema de tuberías de PVC rígido de presión (generalmente de 50 mm o 63 mm y 10 bares de presión) conecta todos los componentes: desde las tomas de aspiración (skimmers, sumideros) hasta la bomba, el filtro, la válvula selectora y los impulsores de retorno al vaso. El uso de codos para los giros debe ser minimizado para reducir la resistencia al paso del agua.

El Manómetro: Integrado en el filtro, el manómetro indica la presión interna del filtro. Una lectura entre 10 y 20 PSI (libras por pulgada cuadrada) es lo normal. Una presión superior a este rango puede indicar que el filtro está saturado y necesita un lavado, o que hay una obstrucción en el sistema, y en casos extremos, puede suponer un riesgo de rotura del filtro.

El Pre-filtro: Situado en la entrada de la bomba, el pre-filtro se encarga de retener las impurezas de mayor tamaño (hojas, insectos) antes de que lleguen a la bomba, protegiéndola de posibles daños. Requiere limpieza periódica.

El Cuarto de Depuración: Diseño y Ubicación

La "sala de máquinas" de la piscina, donde se alojan la depuradora y otros equipos, es un espacio crucial que requiere una planificación cuidadosa.

Dimensiones y Espacio: Más allá del espacio que ocupan los equipos, es fundamental prever un área suficiente para permitir una instalación cómoda y un acceso fácil para el mantenimiento. Esto incluye el espacio para las tuberías, conexiones, y la manipulación de la válvula selectora y el pre-filtro. Las entradas y salidas de la bomba deben ser accesibles, permitiendo giros suaves con dos codos de 45º preferentemente.

Estanqueidad y Ventilación: El cuarto de depuración debe estar diseñado para evitar la entrada de agua de lluvia o inundaciones. Una ligera rampa en el acceso puede ser útil para desviar el agua superficial. Al mismo tiempo, es vital asegurar una buena ventilación para disipar el calor generado por los equipos y evitar la acumulación de vapores agresivos provenientes de productos químicos almacenados. La condensación, causada por los cambios de temperatura del agua en las tuberías, también debe ser considerada.

Accesibilidad: El acceso al cuarto de depuración debe ser cómodo y seguro. Se estima que se interactúa con la depuradora al menos una vez a la semana para tareas como pasar la barredora, limpiar el pre-filtro, o controlar los niveles de pH y cloro. Poder trabajar de pie frente a los equipos facilita estas labores.

Ubicación Respecto a la Piscina: La normativa y las buenas prácticas recomiendan situar el equipo de depuración alejado de la piscina, como mínimo a 3.5 metros. Colocarlo a menor distancia puede implicar el incumplimiento de normativas específicas (como la ITC-BT-030 en España). Si bien un cuarto de máquinas cercano a la piscina (a menos de 5 metros) facilita el mantenimiento y reduce las pérdidas de carga en el circuito de fontanería, es fundamental respetar las distancias de seguridad eléctrica.

Consideraciones Eléctricas y Normativas

La instalación eléctrica de una depuradora de piscina es un aspecto de máxima importancia debido al entorno húmedo en el que opera. El cumplimiento de la normativa vigente es indispensable para garantizar la seguridad de las personas y la correcta operatividad de los equipos.

El Cuadro Eléctrico Específico para Piscina: Un cuadro eléctrico genérico no es adecuado para una piscina. Los cuadros diseñados para piscinas ofrecen características específicas para entornos húmedos y para la gestión de los equipos que integran:

• Protección contra Riesgos Eléctricos: Deben contar con un grado de protección IP55 o superior para resistir polvo y chorros de agua. La presencia de un diferencial de alta sensibilidad (30 mA) es obligatoria para cortar la corriente de forma inmediata ante la más mínima fuga, previniendo electrocuciones.
• Cumplimiento Normativo (REBT): El Reglamento Electrotécnico de Baja Tensión (REBT) establece requisitos estrictos para las instalaciones de piscinas, considerándolas "locales de pública concurrencia". Esto incluye distancias de seguridad mínimas para la ubicación de equipos, la obligatoriedad de una puesta a tierra eficaz y protecciones específicas para cada circuito.
• Gestión Eficiente de Circuitos: Un cuadro de piscina permite gestionar de forma independiente y segura la bomba de filtración, la iluminación, calentadores, cloradores salinos y sistemas de automatización.
• Durabilidad y Resistencia a la Corrosión: Fabricados con materiales específicos (policarbonato, acero inoxidable), resisten la acción del cloro, la sal y la radiación UV.

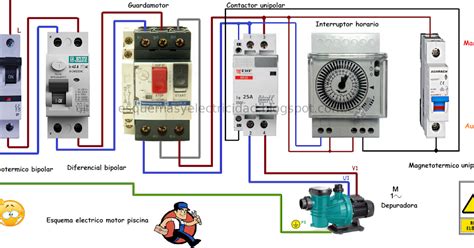

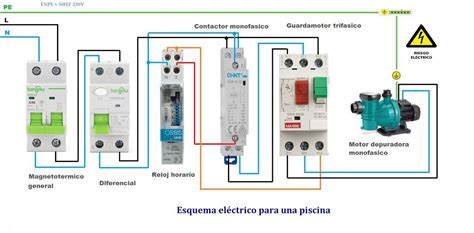

Componentes Esenciales del Cuadro Eléctrico:

1. Diferencial (ID o DDS): Dispositivo de seguridad que detecta fugas de corriente y corta el suministro en milisegundos. Es vital para la protección antielectrocución.
2. Magnetotérmico (PIA): Protege contra sobrecargas y cortocircuitos, previniendo incendios y daños en los equipos. Cada circuito (bomba, luces) debe tener su propio magnetotérmico calibrado.
3. Guardamotor: Específico para la bomba de filtración, protege el motor contra sobrecargas térmicas y cortocircuitos, evitando su deterioro.
4. Interruptor Horario (Reloj Programador): Automatiza el encendido y apagado de la bomba, optimizando el consumo energético y asegurando las horas de filtración necesarias.
5. Bornes y Accesorios: Permiten una conexión ordenada y segura de todos los cables, garantizando la continuidad de la tierra y la distribución de la energía.

Normativa de Ubicación de Equipos (ITC-BT-31): La normativa eléctrica es muy clara respecto a la ubicación de los equipos eléctricos en zonas de piscina.

• Volumen 1: Es la zona de seguridad más cercana al vaso de la piscina (hasta 2 metros de distancia horizontal desde el borde y 2.5 metros de altura desde el nivel del agua). Los equipos eléctricos fijos (como la depuradora) solo se admiten en este volumen si cumplen requisitos muy estrictos: deben estar en un recinto con aislamiento suplementario y protección mecánica AG2, ser accesibles solo por registro con llave o útil, y la apertura de dicho registro debe cortar la alimentación de los equipos. Las casetas de fibra o de obra suelen cumplir estos requisitos. Sin embargo, existe una interpretación delicada: si la tapa del registro (considerada acceso único) debe estar abierta para ver o operar los equipos, la instalación podría no cumplir la premisa de que la apertura corte la corriente. Por ello, se recomienda que, si se opera con el registro abierto, sea bajo la responsabilidad y autorización del personal de mantenimiento.
• Volumen 2: Comprende la zona entre 2 y 3.5 metros de distancia horizontal desde el borde del vaso. En este volumen, los equipos deben estar protegidos por una tensión de seguridad muy baja (MBTS a 12V AC o 30V DC) o por un diferencial de 30 mA, o por separación eléctrica.
• Fuera de Volúmenes: Cualquier equipo situado a más de 3.5 metros del borde del vaso se considera fuera de las zonas de riesgo eléctrico directo, simplificando considerablemente los requisitos de instalación.

Instalación Eléctrica Profesional: Es imprescindible que la instalación eléctrica sea realizada por un electricista cualificado. Los puntos clave a considerar son:

• Conexión a un enchufe simple no es suficiente.
• La instalación debe ser efectuada por personal especializado siguiendo las normativas de seguridad vigentes.
• La alimentación eléctrica debe estar protegida por un diferencial de alta sensibilidad (30 mA).
• Es obligatoria una toma de tierra.
• Se debe utilizar un cable de sección apropiada a la potencia de la caseta y a la distancia del cuadro.
• Siempre efectuar los cambios de posición de la válvula selectora con la bomba parada.

Proceso de Instalación Paso a Paso

A continuación, se detalla el proceso de montaje de una depuradora de arena, integrando las consideraciones previas.

1. Preparación y Verificación: Antes de comenzar, asegúrate de tener todas las piezas necesarias consultando el manual de instrucciones de tu depuradora.
2. Montaje de la Base y la Cuba: Coloca la base de la depuradora en el suelo, asegurándola con dos anclajes de plástico. Encaja la cuba (el depósito de arena) en su soporte.
3. Fijación de la Bomba: Monta la bomba en el mismo soporte utilizando los tornillos suministrados. Asegúrate de que esté firmemente fijada.
4. Instalación del Pre-filtro: Coloca el pre-filtro, que se encargará de retener las impurezas más grandes.
5. Montaje de la Crepina: Instala la parte interior del filtro, la crepina. Este componente es esencial para permitir el paso del agua a través de la arena y, al mismo tiempo, evitar que la arena salga hacia la piscina.
6. Llenado de la Cuba con el Medio Filtrante:
   • Protección del Tubo de la Crepina: Antes de añadir la arena o el vidrio, es crucial tapar el tubo de la crepina. Puedes hacerlo cortando un trozo del propio saco del material filtrante y fijándolo con una goma en la parte superior del tubo.
   • Adición del Material Filtrante: Añade la arena de sílice o el vidrio filtrante de forma lenta y uniforme, distribuyéndolo por todo el depósito. La cuba debe quedar llena hasta aproximadamente 15 centímetros de la boca del tubo de la crepina.
7. Montaje de la Válvula Selectora:
   • Coloca una junta en la base de la válvula para asegurar la estanqueidad.
   • Fija la válvula a la cuba con la abrazadera y los tornillos incluidos.
8. Instalación del Manómetro y Purga de Aire: Retira el tapón de plástico de la válvula selectora y enrosca el manómetro. La purga de aire (o purgador) permite liberar el aire acumulado en el sistema.

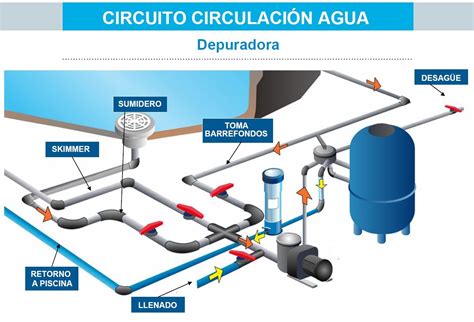

9. Conexión de Tuberías:
   • Conecta la tubería que une la bomba al filtro.
   • Asegura las conexiones con abrazaderas, apretándolas firmemente con un destornillador de estrella.
   • Conecta las tuberías de aspiración (skimmer, sumidero) y de impulsión (retornos al vaso).
   • Instala llaves de paso en las entradas y salidas principales para facilitar el mantenimiento.
10. Conexiones Eléctricas: Conecta la bomba y otros equipos eléctricos al cuadro de control siguiendo las indicaciones del diagrama eléctrico y las normativas de seguridad. Asegúrate de que todas las conexiones estén protegidas y aisladas adecuadamente.
11. Prueba de Funcionamiento: Una vez completada la instalación, realiza una prueba de funcionamiento. Llena la piscina hasta el nivel adecuado, enciende la bomba y verifica que no haya fugas en las conexiones. Pasa la válvula selectora por las diferentes funciones (inicialmente en "Enjuague" o "Rinse" para asentar la arena, luego en "Filtrar") para comprobar su correcto funcionamiento.

Elementos Adicionales a Considerar

• Tubería del Limpiafondos: Viene desde la toma del limpiafondos, generalmente conectada al skimmer o a una toma específica.
• Tubería del Sumidero: Conectada al fondo de la piscina, es crucial instalar dos sumideros para evitar riesgos de ahogamiento por efecto de succión.
• Tubería de los Skimmers: Conectada a los skimmers de superficie.
• Válvula Antirretorno: Esencial si la bomba de filtración está por encima del nivel del agua, para evitar que se descebe. Debe ser de clapeta para prevenir enredos.
• Bypass para Sondas: Se recomienda instalar un circuito bypass para las sondas de pH, Redox y temperatura. Este bypass debe estar situado antes de la bomba de filtración para asegurar la diferencia de presión necesaria para su funcionamiento.
• Válvula de Vaciado: Un componente que permite extraer agua directamente al desagüe, útil en casos de emergencia o para mantenimiento.
• Circuito de Calefacción: Si se instala un sistema de calefacción (generalmente bombas de calor), es ideal que funcione en un circuito independiente con su propia bomba de menor potencia.
• Iluminación del Cuarto de Bombas: Una iluminación adecuada es necesaria para facilitar las tareas de mantenimiento y supervisión.

La correcta instalación de un cuarto de depuradora es una inversión fundamental para disfrutar de una piscina limpia, segura y saludable. Siguiendo esta guía y prestando especial atención a las normativas eléctricas y de seguridad, te asegurarás de que tu sistema de depuración funcione de manera óptima durante muchos años. Si tienes dudas o no posees la experiencia necesaria en instalaciones eléctricas, no dudes en contactar a un profesional cualificado.
