La gestión de las aguas residuales y pluviales es un pilar fundamental para la salud pública y la preservación del medio ambiente. La red de saneamiento, a menudo invisible bajo nuestras calles, constituye una de las infraestructuras críticas de cualquier sociedad moderna, comparable en importancia a las redes de gas, electricidad y agua. Su correcto funcionamiento es vital, no solo para el bienestar diario de los ciudadanos, sino también como salvaguarda ante amenazas potenciales, especialmente en el contexto de una tensa situación geopolítica actual que subraya la necesidad de su protección especial. El mantenimiento y la eficiencia de esta red se han vuelto más cruciales que nunca, abarcando tanto la reparación de defectos graves como la implementación de medidas preventivas, como las inspecciones periódicas.
Comprendiendo la Red de Saneamiento
Una red de saneamiento es, en esencia, un sistema de infraestructuras diseñado para recoger, transportar y tratar las aguas residuales y pluviales de una comunidad o área específica. Su objetivo principal es evitar la contaminación del entorno y proteger la salud pública mediante la eliminación segura de desechos líquidos. La complejidad y el diseño de estas redes pueden variar significativamente dependiendo de la ubicación geográfica, el tamaño de la población, la topografía del terreno y los patrones de precipitación, pero todas comparten una estructura básica y una serie de componentes interconectados.
La red de saneamiento pública, comúnmente conocida como red de alcantarillado, comienza su labor poco después del límite de las propiedades privadas. Es en este punto donde generalmente se encuentra un pozo de inspección, que marca la transición de la responsabilidad del propietario de la vivienda a la empresa de gestión de residuos. La empresa de eliminación de residuos se encarga de tender la tubería de conexión domiciliaria desde la tubería principal de aguas residuales hasta este pozo de registro. Esta disposición permite realizar inspecciones y purgas en caso de avería, facilitando la localización del punto exacto del problema.
Los pozos de registro, elementos distintivos de nuestras calles, se instalan a intervalos regulares, típicamente cada 50 a 100 metros, y suelen estar construidos con anillos prefabricados de hormigón de gran diámetro (DN 1000). Estos pozos, que pueden alcanzar varios metros de profundidad, son reconocibles por sus características tapas redondas con orificios de ventilación. Su función es crucial para el acceso, mantenimiento e inspección de las alcantarillas.
La red horizontal de saneamiento se refiere al sistema de infraestructura subterránea encargado de transportar las aguas residuales y pluviales desde sus puntos de origen hasta las plantas de tratamiento o puntos de descarga designados. Las alcantarillas se diseñan y construyen con una pendiente específica, permitiendo que las aguas residuales fluyan por gravedad, sin necesidad de presión externa, hasta el punto más bajo de una zona determinada. Este flujo se realiza a través de lo que se conoce como tuberías de caída libre o de gravedad.
Tipos de Sistemas de Saneamiento
Existen principalmente dos sistemas diferenciados para la recogida y transporte de aguas residuales y pluviales:

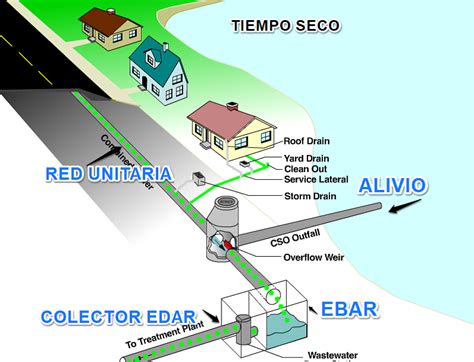

- Sistema Unitario: En este sistema, las aguas residuales domésticas e industriales y el agua de lluvia se recogen y transportan conjuntamente en un único alcantarillado. Si bien este sistema puede ser más económico de construir inicialmente, presenta desafíos significativos durante episodios de fuertes lluvias, ya que el gran volumen de agua puede sobrecargar las plantas de tratamiento, llevando a vertidos de aguas no tratadas al medio ambiente.
- Sistema Separativo: Este sistema, más moderno y eficiente, utiliza dos redes de tuberías independientes. Una red recoge exclusivamente las aguas residuales domésticas e industriales, mientras que la otra se encarga de evacuar el agua de lluvia. Esto permite que las plantas de tratamiento procesen de manera más efectiva las aguas residuales, al no verse desbordadas por el agua de lluvia.
- Sistema Mixto (o Combinado): En algunas áreas, se pueden encontrar variantes que combinan elementos de ambos sistemas. Una red puede ser unitaria en ciertas secciones y separativa en otras, o puede existir una red unitaria principal que se bifurca en sistemas separativos en zonas más nuevas. La elección del sistema depende de factores históricos, geográficos y económicos.
Componentes Clave de la Red de Saneamiento
El esquema general de una red de saneamiento, independientemente de su tipo específico, sigue una estructura básica compuesta por varios elementos interconectados:
- Conexiones de Alcantarillado (Acometidas): En las áreas urbanas, los edificios, viviendas y establecimientos comerciales están conectados a la red de saneamiento a través de tuberías individuales, conocidas como acometidas o ramales. Estas tuberías recogen las aguas residuales generadas en baños, cocinas, lavadoras y otros puntos de uso, y las conducen hacia el sistema de alcantarillado público.
- Alcantarillas Principales (Colectores): Las tuberías de alcantarillado principales, también denominadas colectores de aguas residuales, son las encargadas de recoger las aguas residuales de las diversas conexiones individuales y transportarlas de manera continua hacia las siguientes etapas del sistema. Estas tuberías de mayor diámetro forman la columna vertebral de la red de saneamiento.

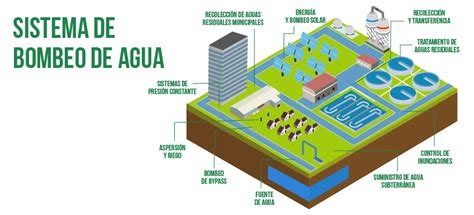

- Estaciones de Bombeo: En terrenos con topografía desfavorable o cuando las aguas residuales deben ser transportadas a niveles superiores, se emplean estaciones de bombeo. Estas instalaciones sirven para impulsar las aguas residuales, que generalmente fluyen por gravedad, permitiendo su transporte continuo hacia las plantas de tratamiento o puntos de descarga. Suelen ubicarse en los puntos más bajos de una sección de la red, bombeando las aguas residuales a través de tuberías de presión. En ocasiones, las estaciones de bombeo pueden transportar aguas residuales de una sección a la red de otra sección adyacente, permitiendo que continúen su flujo por gravedad. Las estaciones de bombeo pequeñas, a menudo alojadas en pozos de registro de materiales como PE o hormigón, albergan una o dos bombas.
- Tanques de Tormenta: Mención especial merecen los tanques de tormenta. Estas infraestructuras son diseñadas para el almacenamiento temporal de aguas residuales, especialmente durante episodios de fuertes precipitaciones, cuando los caudales de aportación superan la capacidad de tratamiento de las depuradoras. Actúan como pulmones del sistema, evitando el desbordamiento y la descarga directa de aguas residuales sin tratar al medio ambiente.
El Proceso de Tratamiento y Depuración

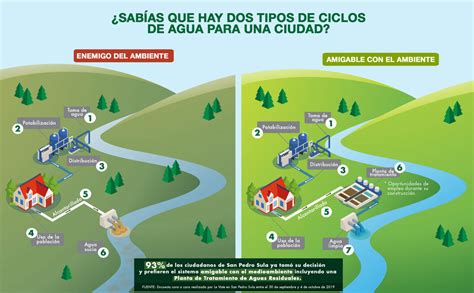

Antes de que las aguas residuales lleguen a su destino final, ya sea una planta de tratamiento o un punto de descarga seguro, deben someterse a un proceso de depuración. Las plantas de tratamiento de aguas residuales (EDAR) son instalaciones complejas diseñadas para eliminar contaminantes físicos, químicos y biológicos del agua. Este proceso es esencial para proteger los ecosistemas acuáticos y la salud humana.
La gestión de los lodos de depuración, un subproducto del proceso de tratamiento, es otro aspecto crucial. La Comunidad de Madrid, por ejemplo, debe elaborar planes específicos que contengan medidas para facilitar el tratamiento de estos lodos y alcanzar los objetivos de gestión establecidos.
Marco Normativo y Responsabilidades
La operación y el mantenimiento de las redes de saneamiento están sujetos a un estricto marco normativo. En Alemania, la Ley de Recursos Hídricos (Wasserhaushaltsgesetz - WHG) establece la obligación de las ciudades, municipios o comunidades como personas jurídicas de establecer y mantener una infraestructura adecuada para el vertido y tratamiento de aguas residuales. La estructura de propiedad y las responsabilidades de construcción y explotación de estas redes son, sin embargo, muy heterogéneas, abarcando desde pequeñas empresas locales hasta grandes compañías de suministro de agua.
La norma DIN EN 1610 es fundamental en Europa, regulando la instalación, construcción y pruebas de tuberías de aguas residuales y alcantarillas fuera de los edificios. Normas nacionales complementarias, como la hoja de trabajo DWA-A 139 en Alemania, detallan requisitos adicionales, incluyendo las pruebas de estanqueidad. Estas pruebas, que deben realizarse tras la construcción o reparación, garantizan la correcta ejecución de las obras. Las tuberías a presión, por su parte, se rigen por especificaciones como las de la norma EN 805.
Seguridad y Riesgos en el Entorno de Saneamiento
El acceso a pozos de registro y otras infraestructuras subterráneas presenta riesgos inherentes que deben ser gestionados rigurosamente. Las normas de seguridad social, como las del Seguro Social Alemán de Accidentes (DGUV), establecen protocolos para el descenso a pozos de registro, detallando medidas de protección y la necesidad de evaluaciones de riesgos previas.
Los pozos de registro son considerados "zonas Ex" debido al potencial de atmósferas explosivas o tóxicas. Por ello, se requiere la elaboración de evaluaciones de riesgos y permisos de trabajo específicos. Las estaciones de bombeo principales, al ser instalaciones técnicas en atmósferas potencialmente explosivas, también exigen la creación de un documento de protección contra explosiones y su inspección periódica por un inspector independiente.
Los peligros típicos asociados a estos trabajos incluyen el riesgo de caída y la exposición a gases explosivos, tóxicos o a la falta de oxígeno. La capacitación del personal en la medición de gases en espacios confinados y el uso de detectores de gas, como se describe en el Principio DGUV 313-002, es esencial.
Retos Actuales y Futuros del Sector
El sector del saneamiento se enfrenta a desafíos cada vez mayores. La normativa, cada vez más detallada y estricta, aumenta las exigencias de personal especializado, al tiempo que la disponibilidad de personal cualificado disminuye. Paralelamente, la contaminación del agua, por ejemplo, por residuos de medicamentos, se incrementa, elevando las exigencias en el tratamiento de las aguas residuales.
La protección del clima, el drástico aumento de los costes energéticos y el creciente peligro de ciberataques en el contexto de la digitalización obligan al sector a replantearse y reposicionarse. La estanqueidad de la red de saneamiento es un factor crucial; la infiltración de aguas subterráneas en tuberías defectuosas incrementa los costes de tratamiento al tener que depurar un volumen mayor de agua.
La automatización avanzada y la supervisión a distancia pueden optimizar el mantenimiento de las plantas, haciéndolo más eficiente y específico. Sin embargo, las inspecciones, a menudo costosas en tiempo y dinero, y la escasez de personal, impiden en muchos lugares la realización de las inspecciones prescritas y necesarias a tiempo.
La Misión de los Servicios Comarcales de Saneamiento
Los servicios comarcales de saneamiento asumen la crucial misión de gestionar, explotar, conservar y mantener los sistemas de saneamiento en óptimas condiciones, garantizando así la preservación del medio ambiente. Una de sus funciones primordiales es la continua actualización y mejora de estos sistemas, alineándolos con las nuevas directrices europeas y alcanzando metas ambiciosas en la utilización de recursos energéticos mediante la implementación de tecnologías innovadoras.
Un ejemplo práctico de esta labor se observa en programas como el Programa de Saneamiento en Alta (PGSAC) de ciertas comarcas. La finalización de la construcción de Estaciones Depuradoras de Aguas Residuales (EDAR) y la remodelación de otras existentes son testimonio del avance en la infraestructura. La gestión y explotación de un número significativo de EDAR, tanto en comarcas como el Baix Ebre y el Montsià, abarca una amplia red de instalaciones destinadas a la depuración.
Las actuaciones previstas en estos programas se dividen en diferentes fases, incluyendo la construcción de nuevas depuradoras y la mejora y ampliación de las ya existentes. La gestión del agua, como recurso escaso e indispensable para la vida, es una necesidad social fundamental, y su distribución y tratamiento son pilares para el bienestar colectivo.
Perspectiva Histórica del Saneamiento
La historia del saneamiento urbano se remonta a miles de años. La evidencia más temprana de sistemas de saneamiento se ha encontrado en los antiguos núcleos de población del valle del Indo, alrededor del año 2.600 a.C. Los romanos realizaron avances significativos, combinando redes de suministro de agua dulce con desagües para la recogida y eliminación de aguas residuales en sus ciudades y villas.
A finales del siglo XVII, se recuperó la costumbre de construir desagües para el agua de lluvia, a menudo en forma de canales abiertos en las calles, para evacuar el agua durante las tormentas. Con la introducción del abastecimiento municipal de agua y la instalación de tuberías en los hogares, llegaron los inodoros y los primeros sistemas sanitarios modernos. A principios del siglo XX, la conciencia sobre los problemas sanitarios derivados del vertido directo de desechos en los ríos comenzó a crecer, llevando a la introducción de mecanismos como la fosa séptica para el tratamiento de aguas residuales domésticas.
Historia de Internet - Su Origen y Su Evolucion
El Papel de la Comunidad de Madrid y la Gestión del Agua
En el contexto de España, la Comunidad de Madrid, ubicada mayoritariamente en la cuenca del Tajo, tiene la responsabilidad de declarar "zonas sensibles" que requieren una atención especial en materia de vertidos. La explotación de los servicios de aducción, que incluyen la captación de aguas para abastecimiento a través de embalses y azudes, es llevada a cabo por el Canal de Isabel II en todo el territorio de la comunidad. La gestión del agua es, sin duda, una necesidad fundamental de la sociedad, y su uso sostenible es una obligación para garantizar el futuro de las poblaciones. Empresas como IMESAPI, con más de 20 años de experiencia, trabajan activamente en la construcción y mantenimiento de redes de abastecimiento y saneamiento, y en la depuración de aguas, posicionándose como referentes en el sector.
La red de saneamiento público, en su complejidad y extensión, es un reflejo del desarrollo de una sociedad y un componente indispensable para su progreso sostenible y la protección de su salud y entorno natural.
