La búsqueda de un rendimiento optimizado y un sonido de motor más agresivo en motocicletas, como la Suzuki Intruder 125, a menudo lleva a los propietarios a considerar modificaciones en el sistema de admisión de aire. Una de las alteraciones más comunes es la sustitución de las voluminosas cajas de filtro de aire originales por filtros cónicos de alto flujo. Sin embargo, esta aparente mejora puede tener consecuencias significativas y a menudo imprevistas si no se aborda con un conocimiento profundo de la ingeniería del motor y, crucialmente, de la correcta carburación. Este artículo explora la experiencia de un propietario al intentar esta modificación, los desafíos técnicos que surgieron y las implicaciones generales de cambiar el sistema de admisión de aire de una motocicleta.
El Descubrimiento de una "Caja Ciega"

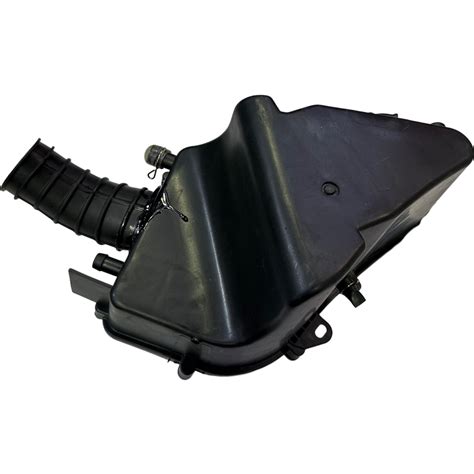

La aventura comenzó durante una tarea de mantenimiento rutinario: la regulación de las válvulas de una Suzuki Intruder 125. Al desmontar la motocicleta casi por completo para acceder a los componentes internos del motor, se hizo una observación peculiar. Una de las cajas del filtro de aire, específicamente la del lado derecho, resultó ser "ciega", es decir, carecía de cualquier tipo de entrada de aire aparente. Esta revelación planteó interrogantes sobre la función y el diseño original del sistema de admisión.
La tapa de la caja del filtro de aire original presentaba unas pequeñas "puas" diseñadas para sujetar firmemente el filtro. En un intento por probar el efecto de una admisión de aire menos restringida, se tomó la decisión de quitar la tapa y operar la motocicleta sin ella, pero sin realizar ninguna perforación o alteración permanente en la tapa para evitar dañarla. Para asegurar que el filtro permaneciera en su lugar y no se desprendiera debido a la presión de la succión, se utilizó un elemento improvisado para mantenerlo presionado contra su asiento.
Las Primeras Impresiones: Sonido y Sensación
Al iniciar la marcha, circulando lentamente para permitir que el motor alcanzara su temperatura de funcionamiento, la diferencia inicial fue sutil. Se notó un ligero aumento en el ruido del motor, pero nada alarmante. La verdadera transformación se manifestó cuando el motor estuvo caliente y la motocicleta se encontraba en terreno llano. Al aplicar gas, el sonido de aspiración del motor se volvió significativamente más prominente, acompañado de un distintivo "booouuuuuuuu". La sensación subjetiva era que la motocicleta se desarrollaba con mayor rapidez, aunque con una aparente pérdida de fuerza. Esta impresión inicial, aunque intrigante, pronto revelaría sus limitaciones.
La Prueba de Fuego: El Rendimiento en Cuestas
Para evaluar de manera más concluyente el impacto de la modificación, se procedió a una prueba de rendimiento más exigente. La motocicleta fue acelerada hasta los 100 km/h en llano para luego afrontar una pendiente pronunciada, identificada como la cuesta de Olloki. Los resultados fueron decepcionantes. La impresión de que la motocicleta se desarrollaba más rápido pero con menos fuerza se confirmó de manera contundente. Mientras que antes de la modificación la Intruder 125 alcanzaba la cima de la cuesta a unos 80-85 km/h, después de la alteración, la velocidad máxima lograda fue de poco menos de 70 km/h. Un segundo intento por la misma ruta arrojó un resultado similar, con la motocicleta "muriéndose" al intentar ascender la pendiente.
Esta experiencia práctica demostró que la eliminación de la caja de filtro original y la instalación de filtros cónicos sin una re-carburación adecuada resultaron en un "fiasco absoluto", tal como lo confirman los entendidos en la materia. La aparente mejora en el sonido y la respuesta inicial en llano ocultaba una deficiencia fundamental en la mezcla aire-combustible, lo que llevaba a una pérdida de potencia significativa, especialmente bajo carga.
Los Desafíos de la Carburación y la Ventilación del Motor
La modificación del sistema de admisión de aire no solo afecta la cantidad de aire que ingresa al motor, sino que también tiene implicaciones directas en la mezcla de combustible y aire, un proceso crítico conocido como carburación. Los carburadores están diseñados para mezclar aire y combustible en proporciones específicas para optimizar la combustión en diversas condiciones de funcionamiento del motor. Cambiar la resistencia y el flujo de aire del sistema de admisión altera drásticamente esta proporción.
Cuando se instalan filtros cónicos, que generalmente permiten un mayor flujo de aire que las cajas de filtro originales, la mezcla tiende a volverse "pobre" (demasiado aire en relación con el combustible). Una mezcla pobre puede generar un aumento de la temperatura del motor, detonaciones (picado de bielas) y, como se observó en la prueba, una pérdida de potencia y eficiencia, particularmente en situaciones de alta demanda como la subida de una cuesta.
Además de la carburación, la modificación del sistema de admisión de aire introduce otra complejidad: la gestión de los vapores de aceite del motor. En la Intruder 125, se identificaron dos manguitos relevantes al considerar la instalación de filtros cónicos y la anulación de la caja original del filtro.

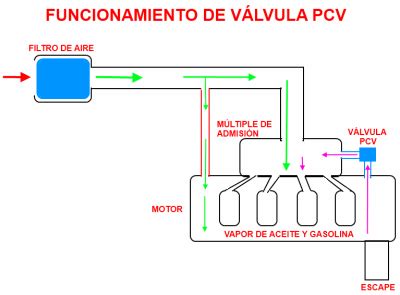

El manguito señalado con amarillo, que sale de la tapa de balancines y se dirige hacia la caja del filtro de aire original, es crucial. Este conducto transporta los vapores de aceite del cárter del motor. Por normativas medioambientales (como las Euro), estos vapores, que contienen hidrocarburos, deben ser reintroducidos en la admisión para ser quemados en la cámara de combustión, en lugar de ser liberados directamente a la atmósfera. La caja del filtro de aire original actúa como un punto de decantación donde los vapores de aceite pueden condensarse y el aceite separarse.
El manguito señalado con rojo, cuya función era menos clara para el propietario, podría ser un aliviadero o una salida de gases adicional. La presencia de aceite dentro de la caja del filtro de aire original, incluso en ausencia de una fuga visible, es normal y se debe a esta recirculación de vapores de aceite.
Opciones para la Gestión de Vapores de Aceite con Filtros Cónicos
Al instalar filtros cónicos y eliminar la caja de filtro original, es imperativo abordar adecuadamente la gestión de estos vapores de aceite. Ignorar este aspecto puede llevar a problemas como la acumulación de aceite en el filtro cónico, lo que puede degradar su rendimiento e incluso ser un riesgo de incendio.
Existen varias estrategias para manejar este manguito:
Enfocar el manguito hacia el suelo: Una solución simple, pero no ideal desde el punto de vista medioambiental ni de limpieza, es dirigir el extremo del manguito hacia el suelo. Esto permite que los vapores se liberen, pero no se queman en el motor y pueden ensuciar la motocicleta.

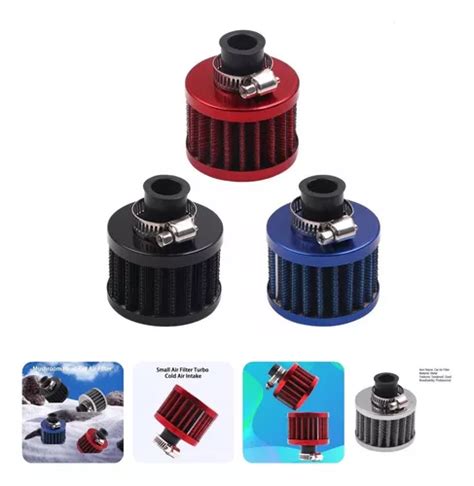

Instalar un filtro de aire para vapores de aceite: Una opción más limpia y técnicamente correcta es instalar un pequeño filtro de aire específico para la ventilación del cárter. Este filtro retiene las partículas de aceite, permitiendo que los gases inertes escapen. Este filtro debe ser colocado en una posición donde pueda recibir aire fresco y no se sature rápidamente de aceite.
Reconectar a un sistema de admisión modificado: En preparaciones más avanzadas, se pueden diseñar sistemas de admisión personalizados que integren la ventilación del cárter de manera controlada.
En cuanto al manguito de función incierta (el rojo), la precaución es clave. Si su función es la de un aliviadero, dejarlo suelto sin una protección adecuada podría permitir la entrada de suciedad o agua al motor, lo cual es perjudicial. Se recomienda investigar a fondo la función específica de cada manguito en el manual de servicio de la motocicleta o consultar con mecánicos experimentados.
La Necesidad Imperante de la Re-carburación
La lección más importante y recurrente de esta experiencia es la necesidad absoluta de re-carburar la motocicleta después de modificar el sistema de admisión de aire. Los filtros cónicos, al permitir un mayor flujo de aire, requieren un ajuste del carburador para mantener la proporción correcta de aire y combustible. Esto generalmente implica:
- Cambiar el chiclé principal (jet principal): Se necesita un chiclé principal de mayor diámetro para permitir que fluya más combustible y compensar el aumento de aire.
- Ajustar la aguja del carburador: La posición de la aguja del carburador también puede necesitar ser modificada para ajustar la mezcla en rangos de revoluciones medios.
- Ajustar el tornillo de aire/ralentí: Este tornillo controla la mezcla de aire/combustible a bajas revoluciones y puede necesitar ajustes finos.
Mi moto se ahoga con filtro alto flujo (solución) en baja cc ZDR con el Leoncillo (MOTOS Y LOCO TV)
Sin esta re-carburación, el motor funcionará con una mezcla pobre, lo que no solo reduce la potencia, sino que también puede causar daños a largo plazo debido al sobrecalentamiento y la detonación. La experiencia descrita es un claro ejemplo de que un mayor flujo de aire no se traduce automáticamente en un mejor rendimiento; la armonía entre el aire y el combustible es fundamental.
Implicaciones Generales de la Modificación de la Admisión
La modificación del sistema de admisión de aire en una motocicleta es una alteración compleja con implicaciones de segundo y tercer orden que van más allá de la simple instalación de un nuevo filtro.
- Eficiencia de Combustible: Una mezcla pobre, además de reducir la potencia, puede afectar negativamente la eficiencia del combustible, a pesar de la creencia popular de que un mayor flujo de aire siempre mejora el rendimiento.
- Emisiones: Sin una re-carburación adecuada y la gestión de los vapores de aceite, las emisiones contaminantes pueden aumentar significativamente.
- Vida Útil del Motor: El funcionamiento con mezclas pobres y el sobrecalentamiento pueden acortar la vida útil de los componentes internos del motor, como los pistones, los segmentos y las válvulas.
- Sonido: Si bien el sonido de aspiración más pronunciado puede ser deseable para algunos, un sonido excesivamente ruidoso puede ser molesto o incluso ilegal en ciertas jurisdicciones.
- Homologación y Legalidad: Las modificaciones en el sistema de admisión pueden afectar la homologación de la motocicleta y su legalidad para circular en vías públicas, dependiendo de las normativas locales.
En conclusión, la aspiración de mejorar el rendimiento de la Suzuki Intruder 125 mediante la instalación de filtros cónicos de aire es un camino que requiere un conocimiento técnico profundo. La experiencia del propietario al intentar esta modificación sin la debida re-carburación y sin una correcta gestión de los vapores de aceite del motor subraya la importancia de comprender los principios fundamentales de la ingeniería automotriz. Un sistema de admisión modificado, sin los ajustes correspondientes en la carburación y la ventilación del motor, puede transformar una mejora deseada en un problema de rendimiento y fiabilidad. La clave reside en abordar estas modificaciones como parte de un sistema integrado, donde cada componente interactúa de manera armónica para lograr el resultado óptimo.
