Manual de Mantenimiento del Clorador Salino Innowater: Guía Completa para el Cuidado de su Piscina

La adquisición de un clorador salino Innowater representa una inversión en tecnología avanzada para el mantenimiento de su piscina, fruto de más de 20 años de experiencia e investigación en electrolisis salina. Los modelos SMC, fabricados bajo los más estrictos controles de calidad, ofrecen una solución eficiente y duradera para asegurar la salubridad del agua. Este manual detallado le guiará a través de la instalación, operación, mantenimiento y resolución de problemas de su unidad Innowater, asegurando su óptimo rendimiento y prolongando su vida útil.

2. Descripción del Aparato y Componentes Esenciales

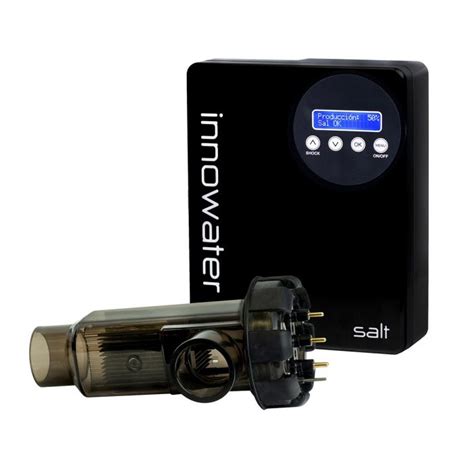

Al desembalar su clorador salino Innowater SMC, encontrará un conjunto de componentes diseñados para una integración sencilla y un funcionamiento intuitivo. El paquete incluye:

1. Cuadro de Mando: Este es el centro de control de su clorador. Está compuesto por:

   • Pantalla LCD: Proporciona información visual clara sobre el estado del clorador, los niveles de cloro, los menús de configuración y los códigos de error.
   • Teclado: Un panel de control con teclas dedicadas para navegar por los menús y ajustar la configuración. Cada tecla suele tener una función primaria y una secundaria, accesible mediante una pulsación prolongada.
   • Cable DC y conector de célula: Conecta el cuadro de mando a la célula electrolítica, permitiendo la transmisión de datos y energía.

2. Cable de Alimentación 220 VAC: El cable necesario para conectar el clorador a la red eléctrica.

3. Célula Electrolítica: El corazón del sistema, donde se produce la desinfección del agua mediante la electrolisis salina. Contiene los electrodos encargados de este proceso.

4. Vaso de la Célula: La carcasa que aloja la célula electrolítica y se integra en el sistema de tuberías de la piscina.

5. Rosca de Cierre de la Célula: Elemento de fijación que asegura el vaso de la célula al sistema de plomería.

6. Junta Plana de Silicona: Componente crucial para garantizar un sellado hermético entre el vaso de la célula y el sistema de tuberías, previniendo fugas.

7. Tapón: Puede ser parte del sistema de montaje o un elemento de protección.

3. Instalación: Asegurando un Funcionamiento Óptimo

La correcta instalación es fundamental para el rendimiento y la longevidad de su clorador salino Innowater. Siga estos pasos cuidadosamente:

3.1. Ubicación del Cuadro de Mando:

• Fije el cuadro de mando utilizando el soporte y los tornillos suministrados. Elija un lugar de fácil acceso para la lectura y la operación.
• La distancia máxima recomendada entre el cuadro de mando y la célula electrolítica es de 1.5 metros.
• El lugar seleccionado debe estar bien ventilado y protegido de posibles inundaciones y salpicaduras directas de agua. Esto previene daños por humedad y garantiza la seguridad.

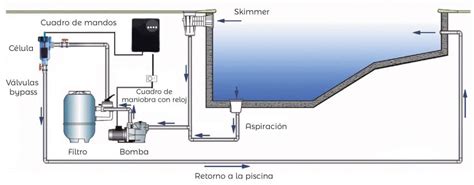

3.2. Instalación de la Célula Electrolítica:

• Conexión a la Tubería: La célula electrolítica debe instalarse en el circuito de retorno de la piscina, preferiblemente después del filtro y del calentador (si lo hubiera).
• Uso de Pegamento para PVC: Si es necesario realizar modificaciones en las tuberías, utilice pegamento específico para PVC rígido y espere a que se haya secado completamente antes de continuar. Una instalación segura previene fugas y asegura la integridad del sistema.
• Integración del Sistema de Regulación de pH (si aplica): Si su sistema incluye un regulador automático de pH, la inyección del ácido debe realizarse imperativamente después del vaso de la célula. La inyección directa de ácido en la célula podría causar una fuerte corrosión de los electrodos, anulando la garantía del equipo.

3.3. Montaje de la Célula en el Vaso:

• Introduzca la célula electrolítica en el vaso de la célula.
• Orientación Crucial: Asegúrese de que la abertura lateral del vaso de la célula coincida con la entrada de agua del mismo. Una orientación incorrecta impedirá el flujo adecuado de agua a través de la célula.
• Verifique que la junta plana de silicona esté correctamente colocada en su lugar para asegurar un sellado hermético.
• Coloque la rosca de cierre para fijar el conjunto.
• Conecte el cable DC de la célula a los bornes correspondientes en la célula electrolítica. Asegúrese de que la conexión sea firme y segura.

4. Preparación del Agua: Parámetros Óptimos para la Electrolisis

El correcto funcionamiento y la eficiencia del clorador salino Innowater dependen en gran medida de la calidad del agua de la piscina. Asegúrese de que el agua cumpla con los siguientes parámetros antes de iniciar la cloración:

• Concentración de Sal: El rango ideal se sitúa entre 5 y 6 kg/m³ (o gramos por litro). Consulte siempre las recomendaciones específicas de su modelo Innowater y del fabricante de sal.
• pH del Agua:
  • Para piscinas con recubrimiento de cemento: 7.2 - 7.6
  • Para piscinas con recubrimiento de poliéster: 6.8 - 7.0
  • Mantener el pH en este rango es vital para la eficacia de la desinfección y para prevenir la corrosión de los equipos.
• Dureza del Agua: Se recomienda una dureza entre 15 y 20º Franceses.
• Estabilizador (Ácido Cianúrico): El nivel óptimo de estabilizador se encuentra entre 20 y 30 ppm, o según las indicaciones del fabricante. El estabilizador protege el cloro libre de la degradación por los rayos UV del sol. Si su piscina tiene estabilizador, se recomienda operar el clorador durante las horas en que no hay sol directo para optimizar la producción y el consumo de cloro.
• Temperatura del Agua: La temperatura del agua debe ser superior a 10 ºC para que el proceso de electrolisis funcione de manera efectiva. Por debajo de esta temperatura, la producción de cloro se reduce significativamente.
• Claridad del Agua: El agua debe estar limpia y clara. Un agua turbia puede indicar problemas con el sistema de filtración o la presencia de algas, lo que puede afectar el rendimiento del clorador.

5. Adición de la Sal: El Combustible del Clorador

La electrolisis salina requiere una concentración específica de sal en el agua para funcionar correctamente.

• Tipo de Sal: Utilice únicamente sal específica para cloradores salinos, que debe ser lo más pura posible (idealmente 99.8% de NaCl). Evite la sal yodada o con antiaglomerantes, ya que pueden dañar la célula y el sistema.
• Cantidad de Sal: La cantidad inicial de sal necesaria dependerá del volumen de su piscina y de la concentración recomendada por Innowater. Como punto de partida, se suelen necesitar entre 5 y 6 kg de sal por cada metro cúbico (1000 litros) de agua. Es crucial consultar el manual específico de su modelo SMC para obtener las cantidades exactas.
• Procedimiento de Adición:
  1. Disuelva la sal en un cubo con agua de la piscina antes de añadirla al vaso. Esto ayuda a que se distribuya uniformemente y se disuelva más rápido.
  2. Viértala directamente en la piscina, preferiblemente cerca de los impulsores para facilitar su disolución y distribución.
  3. Deje el sistema de filtración funcionando continuamente durante al menos 24 horas para asegurar que la sal se disuelva completamente y se distribuya por toda la piscina.
  4. Una vez disuelta, mida la concentración de sal con un refractómetro o un kit de análisis de sal y ajústela si es necesario. El clorador Innowater le indicará si el nivel de sal es insuficiente.

6. Operación del Clorador: Control y Configuración

El cuadro de mando de su clorador Innowater SMC le permite controlar y ajustar diversos parámetros para optimizar la producción de cloro y el funcionamiento general del sistema.

6.1. Interfaz de Usuario y Navegación:

El teclado del cuadro de mando consta de varias teclas que permiten la navegación por los menús y la selección de opciones. Las teclas principales suelen tener una función secundaria accesible mediante una pulsación prolongada (aproximadamente 2 segundos). Por ejemplo, una tecla podría tener la función "Menú" y, al mantenerla pulsada, activar la función "SHOCK" o "ON/OFF".

• NOTA IMPORTANTE: En ciertos momentos de la actividad del clorador, el teclado puede no responder inmediatamente, y la pantalla puede tardar unos segundos en actualizarse. Esto es normal y se debe al procesamiento interno del equipo.

6.2. Función "SHOCK" (Supercloración):

La función "SHOCK" se utiliza para aumentar rápidamente el nivel de cloro en la piscina cuando este ha disminuido bruscamente por alguna causa (por ejemplo, después de un uso intensivo, una tormenta o la presencia de algas).

• Activación: Para activar la función "SHOCK", debe estar en la pantalla principal de producción de cloro y mantener pulsada la tecla designada para "SHOCK" (generalmente identificada con una "Λ" o un símbolo similar) durante unos segundos.
• Configuración: Tras la activación, aparecerá una pantalla que le permitirá seleccionar el número de horas durante las cuales el clorador funcionará a máxima potencia. Por ejemplo, podría seleccionar "Shock 7 horas" o un periodo similar, según las necesidades de su piscina. El clorador aumentará significativamente la producción de cloro durante el tiempo seleccionado.

6.3. Ajuste del Periodo de Polaridad (Autolimpieza):

Los cloradores salinos Innowater SMC están equipados con un sistema de autolimpieza mediante inversión de polaridad. Este sistema invierte la polaridad de los electrodos de la célula a intervalos regulares para disolver las incrustaciones calcáreas que puedan formarse.

• Selección del Periodo: Puede ajustar la frecuencia de este ciclo de autolimpieza. La configuración de fábrica suele ser un punto de partida, pero puede ser necesario ajustarla.
• Recomendación: Le recomendamos ajustar este periodo al mayor número de horas posible, siempre y cuando no observe la formación de incrustaciones calcáreas visibles en la célula. Un periodo de polaridad más largo reduce la frecuencia de los ciclos de autolimpieza, optimizando el funcionamiento general. Si observa depósitos de cal, deberá reducir el periodo para que los ciclos de limpieza sean más frecuentes.

6.4. Indicadores de Fallo y Soluciones Comunes:

El clorador Innowater le alertará de posibles problemas mediante mensajes en la pantalla LCD. Algunos de los fallos más comunes y sus posibles causas incluyen:

• FALLO CAUDAL / OBSTRUCCIÓN: Este mensaje suele indicar una obstrucción en el circuito hidráulico de la piscina o que la bomba de filtración no tiene suficiente potencia para mantener el flujo adecuado a través de la célula.
  • Solución: Verifique que las válvulas de la piscina estén abiertas. Compruebe que el filtro no esté saturado y necesite una limpieza o retrolavado. Asegúrese de que la bomba funcione correctamente y que no haya obstrucciones en las tuberías. Tan pronto como el nivel de agua se restituye o la obstrucción se elimina, este fallo desaparece.
• NIVEL DE SAL INSUFICIENTE: Esta pantalla aparece cuando la concentración de sal en el agua es demasiado baja. Para proteger la célula de posibles daños, el clorador detiene automáticamente la producción de cloro.
  • Solución: Añada la cantidad de sal necesaria para alcanzar el rango óptimo de concentración (5-6 kg/m³). Espere a que la sal se disuelva completamente (dejando el sistema de filtración en marcha durante 24 horas) y vuelva a medir la concentración. El clorador reanudará la producción una vez que el nivel de sal sea adecuado.

Otras causas de detención de la producción de cloro (sin necesariamente mostrar un código de error específico):

• Válvulas cerradas: Asegúrese de que todas las válvulas del circuito de la piscina estén abiertas.
• Retrolavado del filtro: Durante el retrolavado, el flujo de agua puede ser insuficiente o interrumpirse, lo que podría detener temporalmente la producción.
• Vaciado de la piscina: Si está vaciando la piscina, el nivel de agua puede ser insuficiente para que la célula funcione correctamente.
• Temperatura del agua baja: Si la temperatura del agua desciende por debajo de los 10 ºC, la producción de cloro se verá afectada o se detendrá.
• Depósitos de cal sobre los electrodos: Una acumulación excesiva de cal en los electrodos puede impedir la electrolisis. En este caso, se requiere una limpieza manual de la célula.

7. Recomendaciones y Advertencias: Maximice la Seguridad y el Rendimiento

Para garantizar un uso seguro y eficiente de su clorador salino Innowater, siga estas recomendaciones y preste atención a las advertencias:

• Salinidad y Estabilizador: Si su piscina utiliza estabilizador, le recomendamos clorar durante las horas en que no hay sol directo. Esto optimiza el uso del cloro producido, ya que el estabilizador reduce la degradación del cloro por los rayos UV.
• Condiciones del Agua: Mantenga siempre el agua de la piscina limpia y clara, con los parámetros de pH, dureza y salinidad dentro de los rangos recomendados. El agua debe presentar los siguientes parámetros:
  • Concentración de sal: 5-6 kg/m³ (gr/l)
  • pH: 7.2-7.6 (para piscinas de cemento), 6.8-7.0 (para piscinas de poliéster)
  • Dureza: 15-20º Franceses
  • Estabilizador: 20-30 ppm (o según indicación del fabricante)
  • Temperatura: >10 ºC
• Corrosión por Ácido: Si utiliza un sistema de regulación automática de pH, es imperativo que la inyección de ácido se realice después del vaso de la célula. El contacto directo del ácido con los electrodos de la célula puede causar una fuerte corrosión y anulará la garantía.
• Piezas de Repuesto: Utilice únicamente piezas de repuesto originales Innowater. El uso de piezas no originales o la manipulación del equipo por personal no autorizado por Innowater S.L. puede ocasionar serios problemas a su clorador y anulará la garantía.
• Mantenimiento Eléctrico: Asegúrese de que la instalación eléctrica cumpla con todas las normativas vigentes. Desconecte siempre la alimentación eléctrica antes de realizar cualquier tarea de mantenimiento o limpieza en el clorador.
• Limpieza de la Célula: Aunque el sistema de autolimpieza es eficiente, la limpieza manual periódica de la célula es necesaria para asegurar su óptimo rendimiento.

8. Limpieza Manual de la Célula: Un Mantenimiento Esencial

Su clorador Innowater SMC está equipado con un sistema de autolimpieza por cambio de polaridad, diseñado para eliminar la mayor parte del mantenimiento. Sin embargo, en ciertas condiciones, puede ser necesaria una limpieza manual de la célula electrolítica para eliminar acumulaciones de sarro o depósitos calcáreos que el ciclo automático no pueda eliminar por completo.

Procedimiento de Limpieza Manual:

1. Desconexión y Desmontaje:

   • Antes de comenzar, asegúrese de desconectar la alimentación eléctrica del clorador por seguridad.
   • Cierre las válvulas de entrada y salida de agua de la piscina para aislar la sección donde está instalada la célula.
   • Desconecte el cable de la célula del cuadro de mando.
   • Desenrosque cuidadosamente el vaso de la célula del sistema de tuberías. Tenga cuidado con el agua residual que pueda quedar en el interior.

2. Limpieza de la Célula:

   • Una vez desmontada la célula, retire la tapa del vaso.
   • Enjuague la célula con agua a presión para eliminar cualquier residuo suelto.
   • Si observa depósitos calcáreos adheridos a los electrodos, deberá utilizar una solución desincrustante específica para cloradores salinos. Siga las instrucciones del fabricante del producto desincrustante. Generalmente, se vierte la solución en el vaso de la célula (sin la célula dentro, o con la célula sumergida según las indicaciones del desincrustante) y se deja actuar durante un tiempo determinado. Nunca utilice cepillos metálicos o herramientas abrasivas, ya que pueden dañar permanentemente los electrodos.
   • Después de aplicar la solución desincrustante, enjuague abundantemente la célula con agua limpia.

3. Reensamblaje:

   • Verifique que la junta plana de silicona esté en buen estado y correctamente colocada. Reemplace la junta si está dañada o deteriorada.
   • Vuelva a colocar la célula en el vaso y asegure el conjunto con la rosca de cierre.
   • Monte el vaso de la célula en el sistema de tuberías, asegurándose de que la entrada de agua del vaso coincida con la conexión de la tubería.
   • Reconecte el cable de la célula al cuadro de mando.
   • Abra las válvulas de la piscina y verifique que no haya fugas.
   • Restaure la alimentación eléctrica del clorador.

Frecuencia de Limpieza: La frecuencia de la limpieza manual dependerá de la dureza del agua de su piscina y de la eficacia del ciclo de autolimpieza. Inspeccione la célula visualmente cada pocos meses. Si observa una acumulación significativa de sarro, es hora de realizar una limpieza manual.

9. Garantía, Servicio Postventa y Piezas de Repuesto

Innowater S.L. respalda la calidad de sus productos con una garantía y un servicio postventa dedicados a asegurar la satisfacción del cliente.

9.1. Garantía:

• La garantía de su clorador salino Innowater cubre defectos de fabricación y materiales. Consulte la documentación de garantía que acompaña a su producto para conocer los términos y condiciones específicos, así como la duración de la misma.
• Anulación de Garantía: Es fundamental tener en cuenta que el uso de piezas no originales, la manipulación del equipo por personal no autorizado por Innowater S.L., o el incumplimiento de las instrucciones de instalación y mantenimiento (como la inyección incorrecta de ácido) pueden anular la garantía.

9.2. Servicio Postventa y Reparaciones:

• En caso de necesitar servicio técnico o una reparación, Innowater S.L. o su distribuidor autorizado le proporcionarán asistencia.
• Proceso de Reparación:
  1. Solicitud de Presupuesto: Para gestionar óptimamente una reparación o revisión, es importante facilitar información detallada sobre su clorador:
     • Marca y Modelo del Clorador: Ej. Innowater SMC20.
     1. Número de Serie: Este número suele encontrarse en una pegatina en la carcasa de la unidad de control.
  2. Aceptación del Presupuesto: Una vez reciba el presupuesto de reparación, deberá aceptarlo o rechazarlo en un plazo de 10 días naturales.
  3. Gastos de Almacenaje: Si no recibe respuesta en el plazo indicado, se generarán gastos de almacenaje. Consulte las Condiciones Generales de Venta para más detalles.
  4. Devolución sin Reparar: Si rechaza el presupuesto, el clorador salino le será devuelto sin reparar a la misma dirección de recogida.

9.3. Piezas de Repuesto:

• Innowater S.L. o su distribuidor disponen de todas las piezas de repuesto necesarias para el mantenimiento y la reparación de su clorador salino.
• Es altamente recomendable utilizar siempre piezas de repuesto originales Innowater para garantizar la compatibilidad y el correcto funcionamiento del equipo. El uso de repuestos no originales puede comprometer la seguridad y el rendimiento del clorador, además de anular la garantía.

10. Características Técnicas de los Modelos SMC

La gama de cloradores salinos Innowater SMC ofrece diferentes capacidades para adaptarse a diversos tamaños de piscina. A continuación, se presentan las características técnicas generales de algunos modelos:

Nota: Los valores específicos de caudal, presión, caída de presión, producción de cloro, voltaje y corriente de salida varían según el modelo y deben consultarse en la ficha técnica detallada de cada unidad.

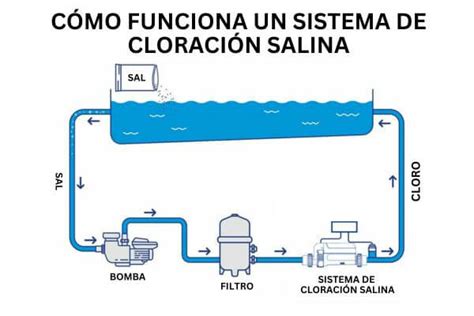

La electrolisis salina representa una forma moderna y eficiente de desinfectar piscinas, ofreciendo agua más suave y agradable al bañista, al tiempo que simplifica el mantenimiento para el propietario. Siguiendo las pautas de este manual, su clorador salino Innowater le proporcionará años de servicio fiable y agua cristalina.
