Una maqueta de una Estación Depuradora de Aguas Residuales (EDAR) representa un modelo a escala de una instalación diseñada para tratar las aguas residuales y devolverlas al medio ambiente en condiciones adecuadas, o incluso prepararlas para su reutilización. Este tipo de maquetas son herramientas valiosas para la comprensión, la educación y la divulgación de los complejos procesos involucrados en la depuración de aguas. Un ejemplo concreto de esta aplicación es la maqueta del proyecto de ampliación de la depuradora de la Mancomunidad del l’Horta Nord, ubicada en la Pobla de Farnals, Valencia. Esta maqueta no solo ilustra los componentes de una EDAR, sino que también destaca la importancia del tratamiento terciario para la agricultura.
El Concepto Fundamental de una EDAR
Las siglas EDAR resumen el propósito de estas instalaciones: Estación Depuradora de Aguas Residuales. Su función principal es eliminar los contaminantes del agua que ha sido utilizada en hogares, industrias y actividades agrícolas, antes de ser devuelta a cuerpos de agua receptores como ríos, lagos o el mar. Sin una depuración adecuada, las aguas residuales pueden causar una grave contaminación ambiental, afectando la vida acuática, la salud humana y la calidad del agua potable. Los métodos de separación de sistemas materiales sencillos son la base de muchos de los procesos dentro de una EDAR, utilizando principios físicos y químicos para aislar las impurezas del agua.
Componentes Clave y Procesos en una EDAR

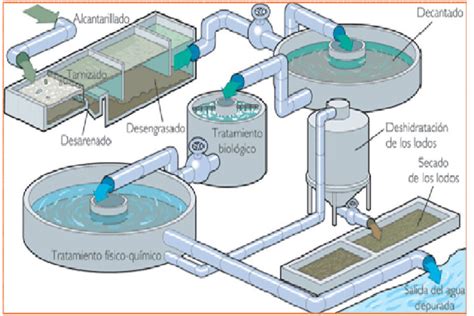

Una EDAR típica está compuesta por varias etapas de tratamiento, cada una diseñada para eliminar diferentes tipos de contaminantes. La maqueta de la Mancomunidad del l’Horta Nord representa estos elementos, incluyendo el sistema de tratamiento terciario.
Pre-Tratamiento: La Primera Línea de Defensa
El pre-tratamiento es la fase inicial y crucial de cualquier EDAR. Su objetivo es eliminar los sólidos de mayor tamaño y otros materiales que podrían dañar o obstruir el equipo en etapas posteriores. Los procesos comunes en esta fase incluyen:
- Rejas y Tamices: Estos sistemas físicos retienen los objetos grandes como trapos, plásticos, ramas y otros desechos que podrían ser arrastrados por el agua residual. La operación de estas rejas puede ser manual o automatizada.
- Desarenadores: En esta etapa, se elimina la arena, la grava y otros materiales pesados presentes en el agua residual. Esto se logra reduciendo la velocidad del flujo, lo que permite que las partículas más densas sedimenten en el fondo. El diseño y cálculo de un desarenador son fundamentales para su eficiencia, basándose en principios de hidráulica y sedimentación.
- Desengrasadores: Se eliminan las grasas, aceites y espumas que flotan en la superficie del agua. Esto puede lograrse mediante la aireación o la flotación.
La comprensión de la cinematica de los fluidos, incluyendo la ecuación de cantidad de movimiento, la ecuación de continuidad y los principios de la hidrodinámica, es esencial para el diseño y funcionamiento óptimo de estas unidades de pre-tratamiento.
Tratamiento Primario: Sedimentación de Sólidos Suspendidos
Tras el pre-tratamiento, el agua pasa a los decantadores primarios. En estos grandes tanques, el flujo del agua se ralentiza considerablemente, permitiendo que las partículas sólidas en suspensión, más densas que el agua, se depositen en el fondo formando lodos primarios. Al mismo tiempo, las materias flotantes como grasas y aceites se acumulan en la superficie y son retiradas. Este proceso elimina una parte significativa de los sólidos suspendidos y de la materia orgánica.
Tratamiento Secundario: Eliminación de Materia Orgánica Disuelta
El tratamiento secundario se enfoca en la eliminación de la materia orgánica disuelta y en suspensión fina que no fue eliminada en el tratamiento primario. Este proceso se basa principalmente en la acción de microorganismos (bacterias aerobias o anaerobias) que consumen la materia orgánica como alimento. Los métodos más comunes incluyen:
- Lodos Activados: El agua residual se mezcla con una masa de lodos biológicos ricos en microorganismos en tanques aireados. Los microorganismos degradan la materia orgánica. Posteriormente, la mezcla pasa a un decantador secundario donde los lodos biológicos se separan del agua tratada.
- Lechos Percoladores: El agua residual se bombea sobre un lecho de material (piedras, escorias, plástico) recubierto por una biopelícula de microorganismos. A medida que el agua fluye, los microorganismos en la biopelícula consumen la materia orgánica.
- Tratamiento Aeróbico y Anaeróbico: Ambos procesos utilizan microorganismos, pero difieren en la presencia o ausencia de oxígeno. El tratamiento aeróbico requiere oxígeno y es generalmente más rápido, mientras que el tratamiento anaeróbico ocurre en ausencia de oxígeno y puede producir biogás (metano) como subproducto, que puede ser aprovechado energéticamente.
La pérdida de carga en tuberías y accesorios es un factor importante a considerar en el diseño de las redes de distribución de agua dentro de la planta, afectando el consumo energético y la selección de bombas.
Tratamiento Terciario: Refinamiento y Reutilización
El tratamiento terciario, también conocido como tratamiento avanzado, se aplica cuando se requieren estándares de calidad de agua más elevados, como para su reutilización o para cumplir con regulaciones ambientales muy estrictas. Los procesos pueden incluir:
- Filtración: Eliminación de sólidos suspendidos residuales mediante filtros de arena, grava o membranas.
- Desinfección: Eliminación de patógenos (bacterias, virus) mediante métodos como la cloración, la radiación ultravioleta (UV) o la ozonización.
- Eliminación de Nutrientes: Procesos específicos para reducir los niveles de nitrógeno y fósforo, que pueden causar eutrofización en cuerpos de agua receptores.
En el caso de la maqueta de la Pobla de Farnals, el tratamiento terciario es fundamental para convertir el agua tratada en agua apta para uso agrícola. Esto es especialmente relevante en regiones con escasez de agua, donde la reutilización del agua depurada para riego puede aliviar la presión sobre los recursos hídricos dulces.
COMO FUNCIONA UNA PTAR - PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES
La Maqueta como Herramienta Educativa y de Divulgación
La maqueta de la EDAR de la Mancomunidad del l’Horta Nord, expuesta en las instalaciones de la depuradora en La Pobla de Farnals, cumple una función educativa y de concienciación pública. Permite visualizar de manera tangible los complejos procesos que ocurren tras las escenas para garantizar la calidad del agua.
- Comprensión Visual: Para estudiantes, técnicos y el público en general, una maqueta ofrece una representación tridimensional que facilita la comprensión de la disposición de los equipos y el flujo del agua a través de las diferentes etapas.
- Divulgación Ambiental: Al mostrar todos los elementos que forman una EDAR, incluyendo el crucial tratamiento terciario, se promueve la conciencia sobre la importancia de la gestión del agua y la protección del medio ambiente.
- Validación de Proyectos: En la fase de diseño, las maquetas pueden servir para visualizar y comunicar el alcance de un proyecto de ampliación o mejora de una planta existente, como en el caso de l’Horta Nord.
Aplicaciones y Relevancia de la Depuración de Aguas
La depuración de aguas residuales es un pilar fundamental de la salud pública y la sostenibilidad ambiental. Sus aplicaciones son diversas:
- Protección de Ecosistemas Acuáticos: Al eliminar contaminantes, se previene la degradación de ríos, lagos y océanos, preservando la biodiversidad acuática.
- Salud Pública: Evita la propagación de enfermedades transmitidas por el agua que podrían contaminar fuentes de agua potable o alimentos.
- Reutilización del Agua: La creciente escasez de agua en muchas regiones del mundo hace que la reutilización del agua tratada sea una estrategia vital. El agua depurada puede ser utilizada para riego agrícola, industrial, recreativo e incluso, tras tratamientos avanzados, para consumo humano (reutilización potable indirecta o directa). La aplicación agrícola es una de las más extendidas y beneficiosas.
- Cumplimiento Normativo: Las legislaciones ambientales cada vez más estrictas exigen a las industrias y municipios tratar sus aguas residuales antes de su vertido.
La investigación en el campo de la depuración de aguas es constante, buscando métodos más eficientes, económicos y sostenibles. Temas como la biorremediación de suelos, agua y aire, o el desarrollo de nuevas tecnologías de membrana, son áreas de gran interés.
Consideraciones de Diseño y Cálculo
El diseño de una EDAR implica una serie de cálculos complejos que abarcan diversas disciplinas de la ingeniería. La ingeniería hidráulica es fundamental, y conceptos como la aplicación de Bernoulli son esenciales para entender el comportamiento de los fluidos y el diseño de tuberías y canales. La pérdida de carga en tuberías y accesorios debe ser calculada meticulosamente para asegurar un flujo adecuado y optimizar el consumo energético.
El cálculo de la cantidad de movimiento y la ecuación de continuidad son herramientas matemáticas que permiten predecir cómo se moverán las aguas residuales a través de los diferentes procesos y cómo se distribuirán las cargas contaminantes. La selección y diseño básico de equipos para el control de la contaminación también requieren un conocimiento profundo de los principios fisicoquímicos y biológicos.
La elección del tipo de tratamiento (aeróbico o anaeróbico, por ejemplo) dependerá de factores como el caudal de aguas residuales, la carga contaminante, los costos de operación, la disponibilidad de espacio y los objetivos de calidad del agua tratada.
El Futuro de la Depuración de Aguas
El futuro de la depuración de aguas residuales se orienta hacia plantas más inteligentes, eficientes y con un enfoque en la recuperación de recursos. Esto incluye:
- Recuperación de Energía: Aprovechamiento del biogás generado en el tratamiento anaeróbico y exploración de otras fuentes de energía.
- Recuperación de Nutrientes: Extracción de fósforo y nitrógeno para su uso como fertilizantes.
- Tecnologías Avanzadas: Implementación de membranas de ósmosis inversa, nanofiltración y otros procesos avanzados para lograr una calidad de agua excepcional.
- Digitalización y Automatización: Uso de sensores, inteligencia artificial y análisis de datos para optimizar la operación de las plantas en tiempo real.
La maqueta de la Estación Depuradora de Aguas Residuales, como la presentada en la Pobla de Farnals, es un recordatorio tangible de la importancia de estas infraestructuras. Sirve como un punto de partida para entender la complejidad de tratar nuestras aguas y la creciente necesidad de adoptar prácticas sostenibles, como la reutilización del agua, para asegurar un futuro hídrico viable. La representación visual de procesos como el tratamiento terciario subraya el potencial de convertir un residuo en un recurso valioso, un concepto cada vez más central en la economía circular.
