Los filtros HEPA (High Efficiency Particulate Air) son componentes esenciales para garantizar la calidad del aire en una amplia gama de entornos, desde hogares residenciales hasta instalaciones industriales de alta tecnología y entornos médicos. Su capacidad para eliminar hasta el 99,97% de partículas suspendidas en el aire, incluyendo polvo, polen, esporas de moho, bacterias e incluso algunos virus, los convierte en el estándar de oro en la filtración de aire. La eficacia de estos filtros no es casual, sino el resultado de una cuidadosa selección de materiales, un diseño de ingeniería de precisión y rigurosos procesos de fabricación y control de calidad. Este artículo profundiza en las características del papel filtro de calidad HEPA, su proceso de fabricación, los materiales utilizados y sus diversas aplicaciones.
El Corazón del Filtro: Materiales del Medio Filtrante
En el núcleo de todo filtro HEPA se encuentra el medio filtrante, un componente crítico que determina su rendimiento. Los materiales empleados en su construcción se eligen meticulosamente por su habilidad para capturar partículas diminutas al tiempo que permiten el flujo de aire con una resistencia mínima.

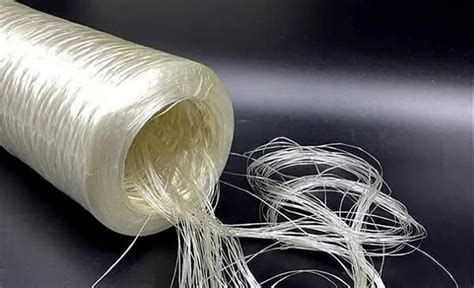

Los materiales más comúnmente utilizados en los medios filtrantes HEPA son la fibra de vidrio y las fibras sintéticas, como el polipropileno. Estos materiales forman una densa red de fibras capaz de atrapar partículas de hasta 0,3 micras de diámetro. La fibra de vidrio, a menudo compuesta por fibras de vidrio de borosilicato con diámetros que oscilan entre 0,5 y 2,0 micras, crea una estructura tridimensional compleja que confiere a los filtros HEPA su excepcional capacidad de filtración. Las fibras sintéticas, como el polipropileno, ofrecen una alternativa que puede ser más ligera y resistente a la humedad en ciertas aplicaciones.

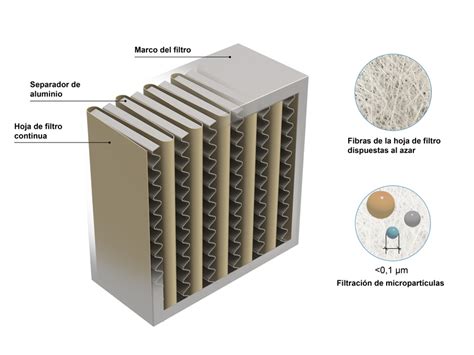

Además del medio filtrante principal, los filtros HEPA incorporan otros materiales esenciales para su integridad y funcionalidad:

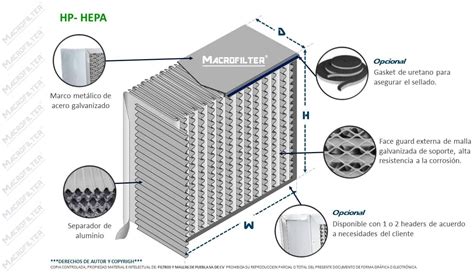

- Separadores: Fabricados comúnmente de aluminio o plástico, estos separadores se colocan entre los pliegues del medio filtrante. Su función es crucial: mantener un espacio uniforme entre los pliegues, lo que garantiza un flujo de aire óptimo y evita el colapso del medio filtrante. El papel de aluminio, en particular, ofrece una excelente resistencia a la corrosión, es ligero y moldeable, y puede presentar superficies en relieve para mejorar la turbulencia del aire y, por ende, el rendimiento del filtro.
- Marcos: Estos proporcionan el soporte estructural para el paquete de medios filtrantes y facilitan la instalación del filtro en el sistema. Los materiales varían desde acero galvanizado para aplicaciones industriales hasta plásticos ligeros para purificadores de aire residenciales, o incluso madera para embalajes de exportación de alta gama.
- Adhesivos y Selladores: Se utilizan adhesivos de alta calidad para fijar el medio filtrante al marco y para sellar cualquier posible hueco. La integridad de estas uniones es fundamental para evitar fugas de aire no filtrado.
- Juntas: Materiales comprimibles aplicados al marco del filtro para asegurar un cierre hermético una vez instalado en su alojamiento.
La selección de materiales es un factor determinante en la construcción de filtros HEPA, influyendo directamente en la eficacia, durabilidad y rendimiento general del filtro. Cada componente debe cumplir especificaciones estrictas para soportar las exigentes condiciones de filtración continua.
La Ciencia del Plisado: Maximizando la Superficie y la Eficiencia
El proceso de plisado es un aspecto fundamental del diseño de los filtros HEPA, mejorando significativamente su rendimiento y eficacia. Consiste en doblar la hoja plana del medio filtrante en una serie de pliegues uniformes en forma de acordeón.
La principal ventaja del plisado es que aumenta drásticamente la superficie del medio filtrante dentro de un volumen determinado. Una mayor superficie permite una mayor capacidad de captura de partículas y, simultáneamente, una menor resistencia al flujo de aire. Esto se traduce en un mejor rendimiento de filtración y una vida útil más prolongada del filtro. Un plisado adecuado puede aumentar el área de filtración efectiva hasta 20 veces en comparación con un filtro plano, mejorando significativamente la capacidad de retención de polvo.
Además de aumentar la superficie, los pliegues ayudan a distribuir el flujo de aire de manera más uniforme sobre la superficie del filtro. Esto previene zonas de alta velocidad localizadas que podrían comprometer la eficacia del filtro. La profundidad y el espaciado de los pliegues se calculan cuidadosamente para optimizar el equilibrio entre la superficie disponible y la resistencia al flujo de aire.
Existen diversas técnicas de plisado, como los diseños de miniplisado, que permiten obtener una superficie aún mayor en dimensiones de filtro compactas. La forma del pliegue, ya sea en V o en W, también puede influir en la distribución de las partículas.
Proceso de Fabricación: De la Fibra al Filtro Terminado
La fabricación de medios filtrantes HEPA es un proceso sofisticado que requiere precisión en cada etapa.
- Producción de Fibra: El proceso comienza con la creación de fibras ultrafinas. Para materiales sintéticos como el polipropileno, se utiliza un proceso de soplado por fusión, donde el polímero fundido se extruye a través de boquillas diminutas, se enfría rápidamente y se estira para formar fibras. Para la fibra de vidrio, el vidrio fundido se extrae a través de orificios microscópicos.
- Formación de la Web: Una vez producidas las fibras, se colocan en múltiples capas para formar una esterilla no tejida. Este proceso se controla cuidadosamente para asegurar una densidad y un grosor uniformes en toda la hoja de material filtrante.
- Unión (Binding): Las fibras se unen para crear una estructura estable. Esto puede lograrse mediante unión térmica, aplicando calor para fundir parcialmente las fibras en sus puntos de intersección, o mediante unión química con resinas.
- Plisado: La hoja de material filtrante se somete al proceso de plisado automatizado para crear los pliegues uniformes.
- Montaje y Sellado: El medio filtrante plegado se inserta en un marco rígido. La unión del medio filtrante al marco se realiza con selladores o adhesivos de alta calidad para crear una unión hermética. Se emplean diversas técnicas de sellado, como el encapsulado, el uso de juntas o juntas de gel, para evitar cualquier bypass de aire. Los filtros HEPA de alta gama pueden utilizar métodos de sellado dobles o triples para garantizar un bypass cero.
- Pruebas y Certificación: Cada filtro HEPA se somete a rigurosas pruebas para verificar su integridad y rendimiento.
Control de Calidad: Garantizando la Eficacia HEPA
El control de calidad es un aspecto integral de la construcción de filtros HEPA, asegurando que cada unidad cumpla con los estrictos estándares de rendimiento.
- Control de Materias Primas: Se verifica la calidad y las especificaciones de todos los materiales utilizados, desde las fibras del medio filtrante hasta los adhesivos y marcos.
- Control del Proceso de Fabricación: Se monitorizan y ajustan continuamente parámetros como la uniformidad del medio filtrante, la precisión del plisado y la integridad del conjunto del filtro. Se utilizan tecnologías avanzadas de imagen y sensores para detectar defectos en tiempo real.
- Pruebas de Rendimiento: Los filtros montados se someten a una serie de pruebas para verificar su rendimiento:
- Pruebas de penetración de partículas: Utilizando aerosoles normalizados (como la prueba DOP/PAO con aceite disperso), se mide la eficacia de la filtración, generalmente con un requisito mínimo del 99,97% para partículas de 0,3 micras. La prueba de escaneo MPPS (Most Penetrating Particle Size) según la norma EN 1822 es fundamental para evaluar la eficiencia y las fugas en áreas críticas como el material interior, el sellador, el marco y las juntas.
- Mediciones de la caída de presión: Se verifica la resistencia al flujo de aire para asegurar que se encuentre dentro del rango especificado.
- Pruebas de detección de fugas: Identifican cualquier bypass en el filtro o el marco.
- Pruebas de esfuerzo mecánico: Evalúan la durabilidad de la construcción del filtro.
- Certificación: Los filtros HEPA que cumplen con los estándares establecidos (como EN 1822) reciben un certificado individual que acredita su eficiencia. Este certificado es crucial para la trazabilidad y la garantía de calidad.
Normativas y Clasificaciones: Entendiendo los Estándares
La eficacia de los filtros HEPA se clasifica según normativas internacionales.
- Norma EN 1822: Esta norma europea especifica los requisitos para la clasificación de filtros de muy alta eficiencia (HEPA). Los filtros se dividen en clases (desde H10 hasta H14, y superiores como U15-U17) en función de su eficiencia en el MPPS (Tamaño de Partícula Más Penetrante) y cualquier fuga introducida por el proceso de fabricación. Los filtros H13 y H14 son considerados modelos de muy alta eficiencia.
- Norma ISO 16890: Publicada en 2016, esta norma mundial clasifica los filtros de tratamiento de aire de eficacia media y alta, sustituyendo a la anterior norma EN 779:2012. La ISO 16890 clasifica los filtros en cuatro categorías según el tamaño de las partículas: Grueso (>100µm), ePM10 (>10µm), ePM2,5 (>2,5µm) y ePM1 (>1µm). Exige que cada filtro tenga una eficacia mínima del 50% en función del tamaño de las partículas objetivo.
Es importante notar que no todos los filtros etiquetados como "HEPA" cumplen con los rigurosos estándares de certificación. Un filtro HEPA certificado ha pasado pruebas individuales y cumple con la especificación de atrapar más del 99,97% de partículas de hasta 0,3 micras.
Aplicaciones Diversas de los Filtros HEPA
La excepcional capacidad de filtración de los filtros HEPA los hace indispensables en una amplia variedad de aplicaciones:
- Entornos Médicos: Quirófanos, laboratorios, salas de aislamiento y otras áreas críticas donde la esterilidad del aire es primordial.
- Industria Electrónica: Salas blancas para la fabricación de semiconductores y componentes electrónicos sensibles, donde las partículas pueden causar defectos.
- Industria Alimentaria y Farmacéutica: Para mantener la pureza del aire en las líneas de producción y envasado, previniendo la contaminación.
- Sistemas HVAC (Calefacción, Ventilación y Aire Acondicionado): En edificios comerciales, hospitales y hogares para mejorar la calidad del aire interior.
- Purificadores de Aire y Aspiradoras: Para eliminar alérgenos, polvo y otros contaminantes del aire doméstico.
- Aeroespacial: En entornos controlados para la fabricación y mantenimiento de componentes aeroespaciales.
- Investigación y Desarrollo: En laboratorios y centros de investigación donde se requiere un control estricto de las partículas en el aire.
Mantenimiento y Reemplazo
Los filtros HEPA no son lavables y deben ser reemplazados periódicamente para mantener su eficacia. La vida útil de un filtro HEPA depende de factores como la concentración de contaminantes en el aire, las horas de funcionamiento y el uso de prefiltros. Los prefiltros, que capturan partículas más grandes, ayudan a prolongar la vida útil del filtro HEPA principal. Un calendario de revisión y cambio de filtros, junto con la monitorización de la caída de presión, es esencial para asegurar que el sistema de filtración funcione de manera óptima, manteniendo una alta calidad del aire y un menor consumo de energía.
Filtros HEPA
Embalaje para Exportación y Almacenamiento
El embalaje de los rollos de papel de filtro HEPA y los filtros terminados es crucial para su protección durante el transporte y almacenamiento. Para rollos de papel de aluminio utilizados en la producción de filtros HEPA, se emplean diversas estructuras de embalaje:
- Caja de Madera para Exportación: Adecuada para clientes de alta gama y exportación, ofrece una fuerte protección contra la humedad y las colisiones. El rollo se envuelve primero en materiales resistentes a la humedad (como film plástico o papel kraft) y luego se coloca en una caja de madera forrada. Esto es ideal para transporte a larga distancia.
- Suspensión Vertical: Para rollos de papel de aluminio más delgados y pesados, se cuelgan verticalmente en una caja de madera, fijando el núcleo con una varilla o eslinga de acero. Esto reduce el riesgo de presión o deformación del borde.
- Embalaje para Láminas en Tiras Estrechas: Implica el envolvimiento con película plástica a prueba de humedad, protección exterior con papel kraft o material de amortiguación, y concentración de varios rollos en una caja de cartón o madera.
Los filtros HEPA terminados, especialmente los de alta eficiencia, suelen embalarse individualmente en bolsas de plástico herméticas que incluyen el certificado de inspección. Este embalaje protege el filtro de la contaminación antes de su instalación.
En resumen, el papel filtro de calidad HEPA, junto con los demás componentes y procesos de fabricación, es fundamental para lograr los más altos estándares de filtración de aire. La cuidadosa selección de materiales, la ingeniería del plisado, los rigurosos controles de calidad y el cumplimiento de normativas internacionales garantizan que los filtros HEPA sigan siendo una tecnología indispensable para la salud y la seguridad en innumerables entornos.
