La circulación de agua a través de cualquier sistema de filtración, ya sea en una piscina, una instalación industrial o un sistema de riego, inevitablemente conlleva una disminución de la presión. Este fenómeno, conocido como pérdida de carga, es un parámetro fundamental a comprender y monitorizar para asegurar la eficiencia, la longevidad de los equipos y la calidad del agua tratada. La pérdida de carga se produce cuando el fluido, al pasar por el medio filtrante, encuentra resistencia. Esta resistencia se manifiesta como una reducción en la presión dinámica del fluido, que se disipa debido a la fricción interna de las partículas del fluido entre sí y contra las paredes del conducto, así como por fenómenos de turbulencia generados en puntos específicos del sistema.
Entendiendo la Pérdida de Carga
La pérdida de carga se define como la reducción de presión que experimenta un fluido al atravesar un componente del sistema, como puede ser un filtro. Esta disminución de presión se mide en unidades de presión, como pascales (Pa) o pulgadas de columna de agua (inH2O). En esencia, es la energía que se pierde en el proceso de filtración.
Causas de la Pérdida de Carga
Existen dos tipos principales de pérdidas de carga a considerar en un sistema de fluidos:
Pérdidas Continuas: Estas pérdidas se producen a lo largo de las conducciones regulares y son causadas por la fricción entre el fluido y las paredes internas de la tubería. La magnitud de estas pérdidas depende de factores como la longitud de la conducción, el diámetro interno, la rugosidad de la tubería y la velocidad del fluido.
Pérdidas Localizadas (o Accidentales/Singulares): A diferencia de las pérdidas continuas, estas no son causadas directamente por la fricción, sino por fenómenos de turbulencia originados en puntos específicos del sistema. Son el resultado de cambios en la dirección del movimiento del fluido, como los que ocurren en codos, válvulas, reducciones, ampliaciones o cualquier otro accesorio. Estas pérdidas se conocen también como pérdidas en accesorios.
Factores que Influyen en la Pérdida de Carga
Una instalación de filtración de agua, como la de una piscina, está sujeta a la influencia de numerosos factores que impactan negativamente en la pérdida de carga. Comprender estos factores es crucial para el diseño y mantenimiento óptimo de cualquier sistema hidráulico.
El Papel del Filtro y su Medio Filtrante
El filtro es un componente clave para garantizar la calidad del agua. Sin embargo, su eficacia no es permanente. Con el uso, se acumulan contaminantes en su interior, lo que genera una resistencia al paso del fluido, es decir, una pérdida de carga. El vidrio filtrante BIOMA Active Filter Glass, por ejemplo, alcanza un valor de pérdida de carga bajo gracias a su proceso de fabricación patentado MC2 y a su cuidada clasificación granulométrica.
La acumulación de contaminantes en el filtro se traduce en un aumento de la resistencia al flujo. Esto implica un esfuerzo adicional por parte de las bombas para superar la restricción, lo que conlleva un mayor consumo de energía y un desgaste prematuro de los equipos. Además, una pérdida de carga excesiva puede reducir significativamente el caudal del fluido, afectando negativamente la eficiencia del proceso.
Características de la Tubería y Accesorios
El tipo de tubería, su material, acabado y, por tanto, su rugosidad, son determinantes en la resistencia que el fluido encuentra y, consecuentemente, en la pérdida de carga. Tuberías con superficies internas más rugosas generarán mayores pérdidas por fricción.
Los accesorios, como codos, tees, válvulas y reducciones, son puntos donde se generan pérdidas de carga localizadas. La cantidad y el tipo de accesorios en un sistema influyen directamente en la pérdida de carga total. El tramo de conducción con mayor longitud, o con mayores obstáculos o de variación de altura geométrica, será el tramo considerado más desfavorable del circuito y servirá como punto de partida para el dimensionado y el cálculo de la pérdida de carga.
Velocidad del Fluido
La pérdida de carga, tanto continua como localizada, es sensible a la velocidad del fluido. Específicamente, la pérdida de carga debida a la fricción es proporcional al cuadrado de la velocidad. Esto significa que duplicar la velocidad del agua puede cuadruplicar la pérdida de carga por fricción. Por lo tanto, mantener velocidades de flujo adecuadas es esencial para minimizar las pérdidas de carga.
Número de Reynolds y Régimen de Flujo
El número de Reynolds (Re) es un factor adimensional que ayuda a determinar el régimen de flujo de un fluido en una tubería. Se considera flujo laminar cuando el número de Reynolds es inferior a un cierto umbral (aproximadamente 2040 para conductos cilíndricos). En este régimen, las fuerzas viscosas dominan y el flujo es ordenado.
Cuando el número de Reynolds es superior a este umbral, el flujo se considera turbulento. En el régimen turbulento, las fuerzas inerciales dominan, lo que genera remolinos y una mayor disipación de energía, resultando en mayores pérdidas de carga. La estimación de la pérdida de carga en régimen turbulento es más compleja que en régimen laminar.
Reynolds, Venturi, Efecto Magnus y Cohetes - MECÁNICA DE FLUIDOS I
Cálculo de la Pérdida de Carga
A lo largo de la historia, se han desarrollado diversas herramientas matemáticas para calcular la pérdida de carga en tuberías. La elección de la fórmula adecuada depende del tipo de flujo, las características del fluido y la precisión requerida.
Ecuación de Darcy-Weisbach
La ecuación de Darcy-Weisbach es considerada una de las más exactas para cálculos hidráulicos y es la más adecuada para instalaciones de fluidos térmicos. Su forma general es:
$h_f = f \frac{L}{D} \frac{v^2}{2g}$
donde:
- $h_f$ es la pérdida de carga debida a la fricción.
- $f$ es el factor de fricción, que depende del número de Reynolds y la rugosidad relativa de la tubería.
- $L$ es la longitud de la conducción.
- $D$ es el diámetro de la tubería.
- $v$ es la velocidad media del agua.
- $g$ es la aceleración de la gravedad.

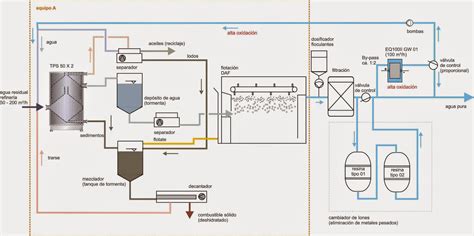

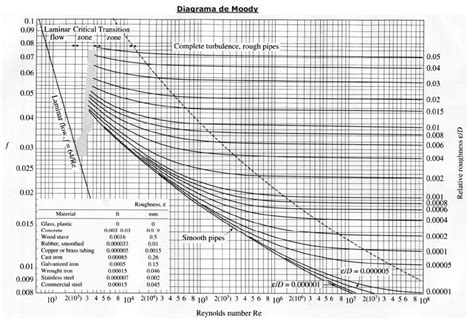

El factor de fricción ($f$) se determina a menudo utilizando el diagrama de Moody, que representa gráficamente la relación entre el factor de fricción, el número de Reynolds y la rugosidad relativa de la tubería.
Ecuación de Colebrook-White
Esta ecuación se utiliza para calcular el coeficiente de pérdida de carga debido a la fricción, considerando tanto el régimen laminar como el turbulento. Es especialmente útil para estimar el factor de fricción en régimen turbulento, que es difícil de calcular directamente.
Fórmula de Hazen-Williams
Este método es uno de los más conocidos y empleados, ya que la fórmula a emplear es sencilla y su cálculo es simple. Sin embargo, sólo es válido para tuberías de fundición y de acero, con agua circulante y temperaturas entre 5 ºC y 25 ºC.
Expresión de Manning
Las ecuaciones de Manning se suelen utilizar para el cálculo de pérdidas de carga en canales. El cálculo del coeficiente de rugosidad "n" es complejo y se consulta en tablas para diferentes materiales.
Pérdidas de Carga Localizadas
Las pérdidas de carga localizadas se pueden calcular de dos maneras principales:
- Método del Factor K: Este método expresa las pérdidas de carga localizadas en función de la altura cinética corregida mediante un coeficiente empírico, llamado factor K, que varía según el tipo de accesorio.
- Método de la Longitud Equivalente: Consiste en asignar una longitud de tubería cilíndrica que se supone produce una pérdida de carga similar a la del accesorio. Esta longitud equivalente se encuentra especificada en tablas.
Importancia de la Revisión Periódica de la Pérdida de Carga
La revisión periódica de las pérdidas de carga es esencial para garantizar el buen funcionamiento del sistema de filtración.
Implicaciones de una Pérdida de Carga Baja o Alta
Pérdida de Carga Baja: Indica que el fluido encuentra poca resistencia al pasar a través del filtro. Esto sugiere que el filtro está relativamente limpio, lo que se traduce en un flujo adecuado y una menor demanda de energía. Sin embargo, una pérdida de carga extremadamente baja también podría indicar que el filtro tiene un tamaño de poro demasiado grande, permitiendo el paso de contaminantes.
Pérdida de Carga Alta: Señala que el filtro está saturado de contaminantes y presenta una mayor resistencia al flujo. Esto implica un mayor consumo de energía por parte de las bombas y un desgaste prematuro de los equipos. Una pérdida de carga excesiva puede reducir significativamente el caudal del fluido, afectando la eficiencia del proceso.
Beneficios de Controlar la Pérdida de Carga
Controlar la pérdida de carga en los filtros conlleva múltiples ventajas:
- Optimización del Rendimiento: Permite identificar el momento oportuno para la limpieza o reemplazo del filtro, garantizando su óptimo funcionamiento y evitando problemas como la reducción del flujo y el aumento del consumo de energía.
- Prevención de Averías: Ayuda a detectar futuros fallos en el filtro o en el sistema de filtrado, permitiendo tomar medidas correctivas antes de que se produzcan daños más graves o interrupciones.
- Mejora de la Eficiencia Energética: Al mantener los filtros limpios y operativos, se reduce el consumo de energía asociado al bombeo del fluido, lo que se traduce en ahorros económicos y un menor impacto ambiental.
- Prolongación de la Vida Útil de los Equipos: Minimiza el desgaste prematuro de las bombas y otros componentes del sistema de filtrado, extendiendo su vida útil y reduciendo los costos de mantenimiento.
- Garantía de la Calidad del Producto: Un filtrado adecuado contribuye a mantener la calidad del fluido y evitar la contaminación del producto final.
Herramientas para el Análisis de Pérdida de Carga
Existen diversas herramientas y software diseñados para el análisis de sistemas de distribución de agua y el cálculo de pérdidas de carga. El software EPANET, desarrollado por la Agencia de Protección Ambiental de Estados Unidos y disponible de forma gratuita, es una de las herramientas más utilizadas para este fin.
Los manómetros diferenciales son equipos comunes para medir la diferencia de presión a través de un filtro, proporcionando una indicación directa de la pérdida de carga.
Consideraciones Prácticas en Sistemas de Piscina
En el contexto de las piscinas, la pérdida de carga es un factor crítico para el correcto dimensionamiento de la bomba y la selección del filtro. Los fabricantes de filtros a menudo proporcionan tablas con las pérdidas de carga asociadas a diferentes caudales.
En una instalación de filtración de agua de piscina, es común que la presión en la entrada del filtro sea mayor que a la salida, lo cual es una manifestación directa de la pérdida de carga. Los expertos suelen dar mayor importancia a las pérdidas continuas, y si las pérdidas localizadas no superan el 5% de las totales, suelen despreciarse.
La estimación de la pérdida de carga en filtros de arena y diatomeas es un aspecto que a veces presenta dificultades, ya que los fabricantes no siempre proporcionan curvas detalladas de pérdida de carga vs. caudal. A efectos prácticos, se suelen hacer estimaciones basadas en valores típicos. Por ejemplo, se puede considerar que un filtro de arena limpio genera una pérdida de carga de aproximadamente 2 m.c.a., a lo que se suman las pérdidas en la válvula selectora y conexiones laterales. Para filtros saturados, estas pérdidas pueden aumentar significativamente.
La elección del medio filtrante también tiene implicaciones. Por ejemplo, el uso de zeolitas en la primera etapa de un filtro dual puede evitar que una gran cantidad de suciedad llegue al filtro de diatomeas, potencialmente aumentando la vida útil de este último. Sin embargo, las zeolitas presentan sus propios desafíos de mantenimiento, como la necesidad de regeneración.
En resumen, un sistema de aguas comúnmente debe mantener la presión del fluido, tomando en cuenta variantes como bifurcaciones, tipo de conducción, diámetro, accesorios, entre otros. En un sistema, existirán pérdidas continuadas a lo largo de las conducciones regulares y pérdidas localizadas por las circunstancias particulares. El cálculo y la gestión de la pérdida de carga son fundamentales para asegurar la eficiencia, la durabilidad y el rendimiento óptimo de cualquier sistema de filtración de agua.
