Los piezómetros son instrumentos de vital importancia en el campo de la ingeniería, diseñados específicamente para medir la presión del agua dentro del subsuelo. Su función principal radica en proporcionar datos cruciales sobre el nivel freático y la presión intersticial, también conocida como presión de poro, en las formaciones del suelo. Esta información es absolutamente esencial en una amplia gama de proyectos de ingeniería, donde la precisión en la monitorización del comportamiento del subsuelo es un factor determinante para la seguridad, la estabilidad y la sostenibilidad de las estructuras. En el contexto específico de los lechos filtrantes, los piezómetros juegan un rol fundamental en la evaluación de las pérdidas de carga que ocurren a medida que el agua atraviesa estos medios porosos.
¿Qué es un Piezómetro y Cómo Funciona?
En su esencia, un piezómetro es un dispositivo que opera bajo los principios fundamentales de la hidrostática, la disciplina de la física dedicada al estudio de los líquidos en estado de reposo y las fuerzas que estos ejercen. Cuando un piezómetro se instala correctamente en un acuífero o en cualquier medio poroso, el agua subterránea tiene la capacidad de ingresar a través de pequeños orificios o filtros estratégicamente ubicados en el tubo del instrumento. Una vez que el agua accede al interior, alcanza un nivel que es un reflejo directo de la presión del agua en ese punto específico del terreno. La forma en que este nivel se observa o registra varía según el tipo de piezómetro; algunos permiten una observación directa, mientras que otros emplean sensores avanzados para registrar las mediciones. A partir de estas mediciones de presión, los ingenieros y técnicos pueden determinar con gran exactitud el nivel piezométrico o freático y, lo que es igualmente importante, analizar las variaciones que este nivel experimenta a lo largo del tiempo. Esta capacidad de seguimiento temporal es lo que convierte a los piezómetros en herramientas tan valiosas para la comprensión de la dinámica del agua subterránea.
La medición de la pérdida de carga en lechos filtrantes, por ejemplo, se logra mediante la instalación de al menos dos piezómetros a diferentes profundidades dentro del lecho. El primer piezómetro se ubica aguas arriba del medio filtrante, midiendo la presión del agua antes de que esta comience su recorrido a través del material. El segundo piezómetro se instala aguas abajo, capturando la presión del agua una vez que ha pasado por el lecho filtrante. La diferencia entre las lecturas de estos dos piezómetros representa la pérdida de carga hidráulica a través del filtro. Esta pérdida de carga es un indicador directo de la eficiencia del filtro y de la posible obstrucción de sus poros, lo cual puede afectar el rendimiento del sistema de filtración.
La Importancia Crucial de los Piezómetros en la Ingeniería y la Gestión del Agua
La importancia de los piezómetros trasciende su función básica de medición de presión. Son instrumentos cruciales que proporcionan información esencial para la toma de decisiones informadas en una amplia variedad de campos, incluyendo la ingeniería civil, la protección ambiental y la gestión sostenible de los recursos hídricos. El monitoreo continuo y preciso de los niveles de presión y agua subterránea que ofrecen los piezómetros es fundamental para garantizar la seguridad y la sostenibilidad de innumerables proyectos que dependen intrínsecamente de la compleja interacción entre el agua y el suelo.
En el ámbito de la ingeniería geotécnica, los piezómetros son indispensables para evaluar la estabilidad de taludes, la integridad de presas y embalses, y el comportamiento de cimentaciones. Las variaciones en la presión de poro pueden indicar cambios en la saturación del suelo, lo que a su vez puede afectar su resistencia al corte y, en consecuencia, la estabilidad general de una estructura. La detección temprana de presiones de poro elevadas, por ejemplo, puede alertar sobre un riesgo inminente de licuefacción o deslizamiento de tierra, permitiendo tomar medidas correctivas antes de que ocurra un desastre.
En proyectos de construcción de túneles y excavaciones subterráneas, los piezómetros ayudan a predecir y controlar el flujo de agua subterránea, minimizando los problemas de inundación y asegurando la estabilidad de las paredes de la excavación. La información obtenida permite optimizar los sistemas de drenaje y prever la necesidad de medidas de contención de agua.
La protección ambiental también se beneficia enormemente del uso de piezómetros. Son herramientas valiosas para monitorear la calidad del agua subterránea y detectar la posible migración de contaminantes desde vertederos, sitios industriales o áreas agrícolas. Al medir los niveles de agua y la dirección del flujo subterráneo, los piezómetros ayudan a delimitar las zonas de riesgo y a evaluar la efectividad de las medidas de remediación. Además, son esenciales para comprender el impacto de las extracciones de agua subterránea en los ecosistemas acuáticos y para gestionar de manera sostenible los acuíferos.
En la gestión de recursos hídricos, los piezómetros son fundamentales para evaluar la disponibilidad de agua subterránea, predecir la recarga de acuíferos y optimizar las estrategias de bombeo para evitar la sobreexplotación y la intrusión salina en zonas costeras. La información precisa sobre los niveles freáticos permite una planificación hídrica más eficiente y resiliente, especialmente en regiones propensas a la sequía.
Tipos de Piezómetros y Sus Aplicaciones
Existen diversos tipos de piezómetros, cada uno diseñado para satisfacer necesidades específicas y adaptarse a diferentes condiciones del subsuelo y requisitos de monitoreo. La elección del tipo de piezómetro adecuado es crucial para obtener mediciones precisas y fiables.

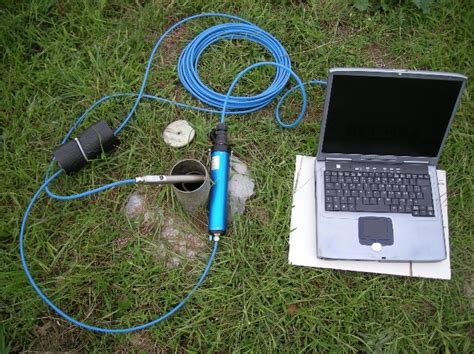

Piezómetros de Tubo Abierto (Tipo Casagrande)
Los piezómetros de tubo abierto, comúnmente conocidos como tipo Casagrande, representan la configuración más simple y robusta. Su diseño se basa en un tubo perforado o ranurado, que generalmente se equipa con un filtro en su extremo inferior. La función de este filtro es impedir la entrada de partículas finas del suelo al interior del tubo, garantizando así que el agua que ingresa sea representativa del acuífero. La instalación de un piezómetro tipo Casagrande es relativamente sencilla: se procede a perforar un agujero en el terreno hasta la profundidad deseada, se introduce el tubo con su filtro en la base, y el espacio anular entre el tubo y la pared del agujero se rellena con grava o un material drenante similar. Este relleno asegura un contacto hidráulico adecuado entre el suelo circundante y el piezómetro, permitiendo que el agua del subsuelo fluya libremente hacia el interior.
Una de las principales ventajas de los piezómetros tipo Casagrande es que permiten una observación directa y sin complicaciones del nivel del agua. Su diseño robusto se traduce en una alta durabilidad y requiere un mantenimiento mínimo, ofreciendo una fiabilidad excepcional en el largo plazo. Son particularmente útiles en una variedad de aplicaciones de ingeniería, incluyendo el monitoreo de la estabilidad de presas y embalses, la realización de estudios geotécnicos en taludes para evaluar su susceptibilidad a deslizamientos, el control de sistemas de drenaje para asegurar su correcto funcionamiento, y el análisis ambiental relacionado con la calidad del agua subterránea, permitiendo detectar la presencia de contaminantes y su posible dispersión. La simplicidad de su diseño y operación los convierte en una opción rentable para muchos proyectos.
Piezómetros de Cuerda Vibrante (Vibrating Wire Piezometer - VWP)
Los piezómetros de cuerda vibrante, conocidos internacionalmente como Vibrating Wire Piezometers (VWP), son dispositivos de alta tecnología diseñados para medir la presión intersticial del agua en el terreno con una precisión y resolución excepcionales. Su principio de funcionamiento es ingenioso: un sensor, típicamente un diafragma metálico, está en contacto con el agua subterránea. Cuando la presión del agua cambia, el diafragma se deforma. Esta deformación se transmite a una cuerda metálica tensada, modificando su frecuencia de vibración natural. Un circuito electrónico cercano hace vibrar la cuerda y mide su frecuencia. Dado que la frecuencia de vibración de una cuerda tensada es directamente proporcional a la tensión aplicada, y la tensión está relacionada con la presión del agua, se puede obtener una lectura de presión muy precisa.
Estos piezómetros son capaces de detectar con una resolución muy alta cualquier variación en la presión intersticial, lo que los hace ideales para aplicaciones donde se requiere un monitoreo sensible de los cambios en las condiciones del subsuelo. Ofrecen la capacidad de obtener lecturas en tiempo real y, a menudo, permiten la transmisión remota de datos, facilitando así la toma de decisiones rápidas y seguras. Los VWP son ampliamente utilizados en proyectos de ingeniería geotécnica de gran envergadura y en infraestructuras críticas, como puentes, túneles, presas y edificios altos, donde es imperativo detectar y responder a las variaciones en la presión de poros con la máxima rapidez y exactitud. Su alta precisión los hace adecuados para estudios avanzados de consolidación del suelo y para evaluar la efectividad de técnicas de mejora del terreno.
Piezómetros Neumáticos
Los piezómetros neumáticos constituyen una categoría de instrumentos que miden la presión del agua en el subsuelo de manera indirecta, utilizando gas comprimido como medio de transmisión de la presión. En lugar de depender del contacto directo del agua con un sensor, este sistema opera introduciendo gas a través de un tubo en el piezómetro hasta que la presión del gas iguala la presión del agua circundante en el punto de medición. Una vez alcanzado el equilibrio de presiones, la presión del gas se mide en la superficie. Este método presenta una ventaja significativa en entornos donde el agua subterránea puede ser difícil de muestrear directamente, o donde las condiciones del terreno implican presiones muy elevadas que podrían dañar otros tipos de sensores.
Una característica distintiva de los piezómetros neumáticos es que, al no haber contacto directo con el agua, se eliminan los efectos de la tensión superficial, lo que puede conducir a lecturas más precisas, especialmente en terrenos con características complejas o con presencia de agua con tensiones superficiales variables. Son especialmente útiles en pozos de monitoreo profundo o en situaciones donde se requiere una medición robusta y fiable sin la preocupación de la posible obstrucción por sedimentos finos.

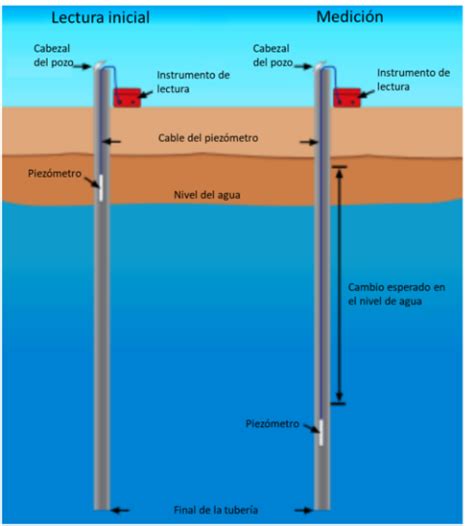

Piezómetros Hidráulicos
Los piezómetros hidráulicos están diseñados para medir la presión del agua en el extremo inferior del dispositivo y transmitir esta información a la superficie a través de finos tubos llenos de agua. El principio de Pascal asegura que la presión aplicada en un punto de un fluido incompresible se transmite por igual a todos los puntos del fluido. En este caso, la presión del agua en el subsuelo actúa sobre un elemento sensible en la base del piezómetro, y esta presión se transmite a través de la columna de agua dentro de los tubos hasta un transductor de presión ubicado en la superficie, donde se registra la lectura.
Estos sistemas permiten un seguimiento constante y preciso del nivel de agua y de la presión intersticial. Una ventaja notable de los piezómetros hidráulicos es su capacidad para captar incluso presiones negativas leves, lo cual es crucial en monitoreos prolongados, especialmente en estudios de drenaje o en zonas donde el nivel freático puede descender significativamente. La elección de este tipo de piezómetro a menudo depende de las condiciones específicas del entorno de instalación. Por ejemplo, en ambientes con presencia de agua salina o en condiciones químicas agresivas, se suelen utilizar versiones fabricadas con materiales resistentes a la corrosión, como el titanio, para garantizar la durabilidad y la longevidad del instrumento.
Instalación de Piezómetros: Un Proceso Crítico
Aunque un manual completo de instalación de piezómetros requeriría un documento extenso por sí solo, es fundamental destacar que la instalación adecuada es el pilar sobre el cual descansa la precisión y la fiabilidad de todas las mediciones subsiguientes. Una instalación deficiente puede invalidar por completo los datos recopilados, llevando a conclusiones erróneas y a decisiones de ingeniería inapropiadas. Por lo tanto, la instalación de un piezómetro exige una planificación meticulosa y una ejecución cuidadosa, teniendo en cuenta tanto las condiciones específicas del terreno como los objetivos precisos del programa de monitoreo.
La selección estratégica del lugar de instalación es el primer paso crítico. Un sitio bien elegido asegura que los datos recopilados reflejen fielmente el comportamiento del agua subterránea en la zona de interés. Por ejemplo, si se está monitoreando la estabilidad de un talud, los piezómetros deben ubicarse en puntos donde se anticipa que la presión de poro tendrá el mayor impacto en la resistencia del suelo.

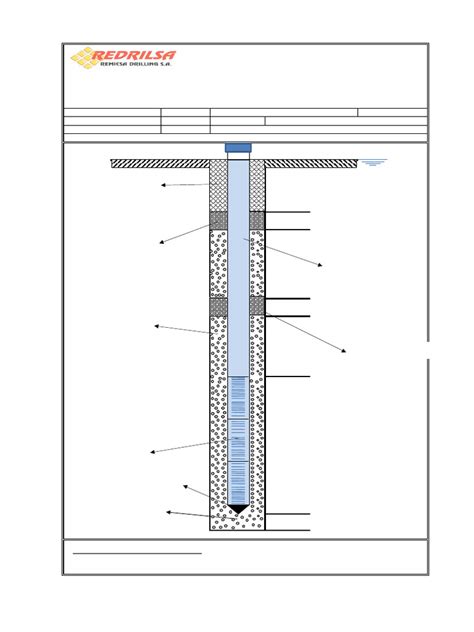

Una vez determinado el emplazamiento, se procede a la perforación del agujero. La técnica de perforación debe ser la adecuada para el tipo de suelo y la profundidad requerida, minimizando la perturbación del terreno circundante. Tras la perforación, se inserta el tubo piezométrico, asegurándose de que la zona del filtro esté correctamente orientada hacia la capa o acuífero que se desea monitorear. La correcta colocación del filtro es esencial para garantizar un intercambio hidráulico eficiente y representativo.
Existen dos métodos principales para el relleno del espacio anular alrededor del filtro y del tubo:
- Relleno con Arena: Se utiliza arena fina, limpia y bien graduada alrededor de la zona del filtro. Esta arena actúa como un medio de conexión hidráulica directa con el suelo, permitiendo que el agua fluya libremente hacia el filtro. Por encima de la zona de arena, se suele colocar un sello impermeable, comúnmente una lechada de bentonita y cemento, para aislar el piezómetro de las capas superiores del terreno y prevenir la infiltración de agua superficial o de acuíferos no deseados.
- Lechada Ascendente: En este método, el espacio anular se rellena desde la zona de captación (donde se ubica el filtro) hacia la superficie con una lechada impermeable. Este método es particularmente útil en suelos finos donde la arena podría colmatarse o ser arrastrada. La lechada, al fraguar, crea una barrera que asegura que las mediciones provengan exclusivamente del acuífero de interés.
La etapa final de la instalación implica la conexión del piezómetro a un sistema de lectura, ya sea un medidor manual o un transductor conectado a un sistema de adquisición de datos. Es crucial que todas las conexiones sean estancas para evitar la entrada de aire o agua no deseada.
Mantenimiento y Calibración: Garantizando la Fiabilidad a Largo Plazo
El mantenimiento regular y la calibración periódica de los piezómetros son tan importantes como su correcta instalación. Estas prácticas son esenciales para asegurar la fiabilidad continua de las lecturas a lo largo del tiempo y para prolongar la vida útil del equipo. Sin un mantenimiento adecuado, incluso el piezómetro mejor instalado puede comenzar a proporcionar datos imprecisos debido al desgaste, la obstrucción o el daño.
Para obtener datos precisos, se recomienda encarecidamente realizar una calibración inicial inmediatamente después de la instalación. Esta calibración establece una línea de base contra la cual se compararán las lecturas futuras. Tras la calibración inicial, son necesarias verificaciones periódicas. La frecuencia de estas verificaciones dependerá del tipo de piezómetro, las condiciones ambientales y la criticidad del proyecto.
Las actividades clave de mantenimiento incluyen:
- Inspección del Sitio: Realizar inspecciones visuales frecuentes del área donde están instalados los piezómetros. Esto permite identificar posibles perturbaciones físicas, como daños causados por maquinaria, erosión del terreno o crecimiento de vegetación que pueda interferir con el acceso o el funcionamiento del equipo.
- Control de Interferencias: Verificar que no haya elementos externos que puedan estar afectando las lecturas. Esto puede incluir la revisión de cables, tuberías u otras infraestructuras cercanas que puedan generar vibraciones o campos electromagnéticos que interfieran con los sensores, especialmente en el caso de los piezómetros de cuerda vibrante.
- Protección ante Condiciones Adversas: Asegurar que los piezómetros y sus componentes de superficie estén protegidos contra las inclemencias del tiempo, como inundaciones, heladas o exposición prolongada a la radiación solar. En zonas con agua salina o ambientes químicamente agresivos, es fundamental utilizar materiales resistentes a la corrosión tanto en el piezómetro como en los accesorios de superficie para garantizar su durabilidad y evitar fallos prematuros.
- Limpieza y Desobstrucción: En algunos casos, puede ser necesario realizar limpiezas periódicas del tubo piezométrico o del filtro para eliminar sedimentos o material biológico que pueda obstruir el flujo de agua.
La calibración de los piezómetros de cuerda vibrante, por ejemplo, a menudo implica la verificación de la respuesta del sensor a presiones conocidas o la comparación de sus lecturas con un piezómetro de referencia. Los piezómetros neumáticos pueden requerir la verificación de la precisión del medidor de presión del gas.
Integración de Piezómetros con Tecnología InSAR: Una Visión Holística del Subsuelo
La verdadera potencia del monitoreo del subsuelo se desvela cuando se combinan las mediciones puntuales y precisas de los piezómetros con las capacidades de observación a gran escala de tecnologías avanzadas como el Interferometric Synthetic Aperture Radar (InSAR) satelital. La tecnología InSAR, utilizada por empresas como Detektia, permite medir deformaciones del terreno con una precisión milimétrica en extensas áreas geográficas.
La combinación de datos provenientes de piezómetros (que proporcionan información directa sobre la presión del agua en puntos específicos) con la tecnología InSAR (que ofrece un mapa detallado de los movimientos verticales y horizontales del terreno sobre grandes extensiones) crea una sinergia poderosa. Esta integración amplía significativamente el alcance, la precisión y la capacidad de análisis en proyectos de monitoreo geotécnico.
Los piezómetros proporcionan la "explicación" o la "causa" de ciertos movimientos observados por InSAR. Por ejemplo, si InSAR detecta un subsidio (hundimiento) del terreno en una zona, los datos de los piezómetros en esa área pueden revelar un descenso significativo del nivel freático o un aumento de la presión de poro en capas profundas, lo que explica la deformación observada. Del mismo modo, un aumento de la presión de poro medido por un piezómetro podría correlacionarse con un levantamiento del terreno detectado por InSAR, indicando un proceso de expansión del suelo.
Esta combinación ofrece una perspectiva tridimensional y dinámica del subsuelo, permitiendo una comprensión mucho más profunda de los procesos geológicos y geotécnicos en juego. Mejora notablemente la capacidad de respuesta ante posibles deformaciones o fallos estructurales, y aporta un marco de decisión más sólido y fundamentado para ingenieros, responsables de infraestructuras y gestores de recursos hídricos. Los sistemas InSAR actuales alcanzan desviaciones estándar de solo 6 mm/año en desplazamientos verticales y 4 mm/año en movimientos este-oeste, lo que, combinado con la alta precisión de los piezómetros, proporciona un nivel de detalle y fiabilidad sin precedentes. La combinación de datos in situ y observación satelital representa, sin duda, el futuro del monitoreo geotécnico y la gestión del riesgo asociado a las deformaciones del terreno.
Metodología InSAR para monitoreo de la infraestructura carretera
Consideraciones Específicas de Diseño y Aplicación
En la práctica, la selección y el diseño de los piezómetros también deben considerar las condiciones específicas del sitio. Por ejemplo, el piezómetro BGT4500S está diseñado para ser empotrado en estructuras hidráulicas, lechos de roca, o para ser instalado en tuberías de medición de presión, pozos, presas, tuberías o recipientes a presión. Su propósito es medir la presión del agua intersticial o los niveles de líquido. Los componentes principales de este modelo están fabricados con acero especializado, lo que le confiere la capacidad de operar eficazmente en una variedad de entornos hostiles y corrosivos. Las piedras permeables estándar que utiliza este modelo están fabricadas de acero inoxidable sinterizado con un tamaño de poro de 50 micrones, garantizando una permeabilidad al agua excepcional y una filtración eficaz de partículas.
Existen variaciones dentro de esta línea de productos para adaptarse a rangos de medición específicos. El modelo BGT4500AL representa un piezómetro de rango bajo, adecuado para medir presiones más pequeñas, mientras que el modelo BGT4500SV es un piezómetro ventilado. Este último está diseñado para compensar eficazmente las variaciones de la presión atmosférica, lo que lo hace particularmente adecuado para mediciones de nivel de agua en tubos de medición de presión donde la presión atmosférica puede influir en la lectura. Los sufijos del modelo denotan tipos específicos: 'S' para el tipo estándar, 'AL' para el tipo de rango bajo y 'SV' para el tipo ventilado (que mide presión diferencial). Además, para aplicaciones que requieren especificaciones muy particulares, los piezómetros de alta presión pueden ser fabricados a medida según las necesidades del cliente, demostrando la versatilidad y adaptabilidad de estas tecnologías.
