El Sensor de Presión Diferencial del Filtro de Partículas: Claves para su Diagnóstico y Funcionamiento

El correcto funcionamiento del motor diésel moderno depende de una compleja red de componentes interconectados, y uno de los más cruciales para el control de emisiones es el filtro de partículas diésel (DPF). En el corazón de la monitorización de este vital componente se encuentra el sensor de presión diferencial, un dispositivo que proporciona información esencial sobre el estado del filtro y la acumulación de hollín. Comprender su función, cómo diagnosticarlo y los valores que debe presentar es fundamental para mantener un vehículo diésel en óptimas condiciones y evitar costosas averías.

La Función Esencial del Sensor de Presión Diferencial

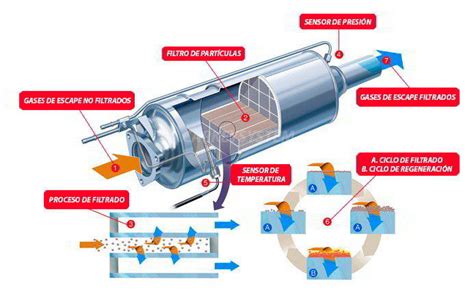

El sensor de presión diferencial del filtro de partículas es el componente encargado de determinar el grado de obstrucción del filtro. Para ello, controla permanentemente la presión existente a la entrada y a la salida del propio filtro.

Este control se realiza midiendo la presión de los gases de escape antes y después del filtro de partículas. La diferencia de presión entre estos dos puntos es un indicador directo de cuántas partículas de hollín están obstruyendo el paso a través del DPF.

Cuando la presión está por encima de los niveles establecidos, el sistema de gestión del motor (ECU) interpreta que el filtro está saturado y necesita una intervención. Esto puede desencadenar dos acciones principales: la initiation de un ciclo de regeneración del filtro de partículas, donde se quema el hollín acumulado para despejar el filtro, o el encendido de una luz de aviso en el tablero del conductor, alertando sobre la necesidad de atención.

Es importante destacar que "Solo este sensor es el que da información real del estado del filtro de partículas (DPF)". Mientras que otros sensores, como los de temperatura, asisten a la ECU en la gestión de la mezcla para alcanzar las temperaturas necesarias para la regeneración (alrededor de 600 grados), es la información del sensor de presión diferencial la que proporciona el dato más fiable sobre la obstrucción física del filtro.

Síntomas de un Sensor de Presión Diferencial Defectuoso

Un sensor de presión diferencial defectuoso puede ser la causa de diversos problemas en un vehículo diésel, afectando directamente al rendimiento del filtro de partículas (DPF) y, en última instancia, al sistema de escape. ¿Has notado que tu coche pierde potencia o que el testigo del motor se enciende de repente? En muchos casos, un pequeño componente como el sensor de presión diferencial puede estar detrás de estos problemas.

Un sensor defectuoso envía datos erróneos a la ECU. Esto puede interpretarse como un filtro lleno cuando en realidad no lo está, o viceversa, activando la luz de avería en el salpicadero y provocando comportamientos anómalos del vehículo. Entre los síntomas más comunes de un fallo en el sensor de presión diferencial se encuentran:

• Pérdida de potencia del motor: La ECU, al recibir información incorrecta sobre la obstrucción del DPF, puede limitar la potencia del motor para proteger el sistema.
• Encendido de testigos de avería en el tablero: La luz del motor, el testigo del DPF, o incluso un testigo de avería general pueden iluminarse. En algunos casos, puede aparecer un aviso específico relacionado con el filtro de partículas o un muelle.
• Regeneraciones frecuentes o inexistentes: Un sensor defectuoso puede impedir que el vehículo inicie regeneraciones necesarias o, por el contrario, forzar regeneraciones innecesarias.
• Modo de emergencia (SAFE mode): En situaciones críticas, la ECU puede activar un modo de emergencia que limita severamente el rendimiento del vehículo para prevenir daños mayores.
• Fallos recurrentes: Incluso después de borrar los códigos de error y realizar acciones como regeneraciones, los fallos pueden reaparecer rápidamente, indicando un problema persistente en el sensor.

En ocasiones, el problema no es el sensor en sí, sino los tubos que lo conectan al DPF. Si estos tubos se obstruyen o se dañan, la lectura de presión diferencial será incorrecta. Por ello, al sustituir el sensor, es crucial comprobar que estos tubos estén limpios y en buen estado, soplando desde el sensor hacia el filtro para verificar que no haya obstrucciones.

Comprobación del Sensor de Presión Diferencial

Para determinar el estado del sensor de presión diferencial y, por ende, del filtro de partículas, se pueden emplear dos herramientas principales: la máquina de diagnosis y el multímetro. Cada una ofrece información valiosa, pero la máquina de diagnosis proporciona un diagnóstico más completo.

Comprobación con Máquina de Diagnosis

La máquina de diagnosis es la herramienta más eficaz para evaluar el estado del sensor y del DPF. El procedimiento general es el siguiente:

1. Conexión de la máquina de diagnosis: Se conecta el equipo al puerto OBD del vehículo.
2. Acceso a los parámetros del DPF: Se navega por el menú de la máquina hasta encontrar la sección que muestra los valores de los diferentes parámetros relacionados con el filtro de partículas.
3. Arranque del vehículo: Con el motor en marcha, se observa el valor que marca la presión del sensor diferencial. Dependiendo del estado del filtro, este valor variará.
4. Apagado del vehículo: Tras apagar el motor, si el filtro está en buen estado, el valor de la presión diferencial debería tender a cero.

La máquina de diagnosis no solo proporciona los valores de presión en milibares, sino que también puede ofrecer datos sobre la cantidad de hollín acumulada en el filtro, a menudo expresada en gramos. Este dato es crucial para determinar si una regeneración es posible o si el filtro está demasiado obstruido.

Valores de Referencia:

• Presión Diferencial: Un valor típico de presión diferencial en un filtro limpio y a ralentí puede ser bajo, por ejemplo, entre 2 y 8 kPa (kilopascales), o -53.84 milibares en algunos casos específicos (como se menciona en un ejemplo particular). Al acelerar, este valor aumentará progresivamente. Si el valor permanece constante o no aumenta significativamente al acelerar, podría indicar un filtro vacío o un sensor defectuoso.
• Masa de Hollín Acumulada: Este valor, a menudo denominado "PM_ACC" en herramientas de diagnosis como Forscan, es una estimación teórica calculada por la ECU basándose en diversos parámetros de funcionamiento del vehículo (kilometraje, consumo de combustible, datos del caudalímetro, etc.).
  • Por debajo de 45 gramos: Se considera que el filtro puede someterse a regeneraciones, tanto en taller como en carretera.
  • Superior a 45 gramos: La ECU puede impedir la regeneración debido al riesgo de provocar una avería grave en el motor. En estos casos, es necesaria una limpieza profesional del filtro o su sustitución.

Es importante comprender que el valor de la masa de hollín (PM) es una estimación. La presión diferencial es la medida física real de la obstrucción. Tras una regeneración (natural o forzada), el valor de PM se resetea a cero. Sin embargo, si el filtro está físicamente muy obstruido, la presión diferencial comenzará a aumentar rápidamente, lo que se traducirá de nuevo en un valor estimado de PM acumulado en un menor kilometraje.

Comprobación con Multímetro

La comprobación con multímetro permite verificar la señal eléctrica del sensor. Este método es útil para detectar problemas de cableado o fallos eléctricos internos del sensor, pero no proporciona información directa sobre la cantidad de hollín.

1. Preparación del vehículo: El vehículo debe estar apagado y el contacto puesto.
2. Localización del sensor: Se accede a los cables del sensor de presión diferencial. Este sensor suele tener tres cables.
3. Medición de voltaje: Utilizando un multímetro, se miden los voltajes de los cables:
   • Cable de masa: Debe estar conectado a tierra.
   • Cable de alimentación: Suele proporcionar alrededor de 5 voltios.
   • Cable de señal: Este cable es el que indica la presión diferencial. En reposo, con el motor apagado y el contacto puesto, debería marcar alrededor de 0.5 voltios, aunque este valor puede variar ligeramente según el modelo de vehículo.
4. Arranque del motor: Con el motor en marcha y a ralentí, se observa cómo varía el voltaje en el cable de señal.
   • A ralentí: El voltaje no debería superar los 0.7-0.8 voltios. Un valor significativamente superior podría indicar un problema.
   • Al acelerar: Al aumentar las revoluciones del motor, los gases de escape circulan con mayor presión, y el voltaje en el cable de señal debería aumentar de forma progresiva.

Si al arrancar el vehículo el valor del multímetro se mantiene igual que cuando el motor estaba apagado, podría indicar que el filtro está vacío o que el sensor no está midiendo correctamente la presión diferencial. Si los valores de voltaje son inconsistentes o no cambian como se espera, es probable que el sensor esté defectuoso.

Es importante tener en cuenta que el sensor de presión diferencial es un componente que no se puede limpiar y su sustitución puede ser costosa.

El Proceso de Regeneración del Filtro de Partículas

La regeneración es un proceso esencial para mantener el DPF libre de hollín y asegurar su correcto funcionamiento. Existen dos tipos principales de regeneración:

• Regeneración Natural (en carretera): Ocurre de forma automática cuando el vehículo circula a velocidades constantes y durante un tiempo prolongado (típicamente en autopista o vías rápidas). Las condiciones de temperatura y flujo de gases son ideales para quemar el hollín acumulado. Conducir a velocidad constante en carretera al menos una vez al mes ayuda al DPF a regenerarse de forma natural.
• Regeneración Forzada (en taller): Cuando la regeneración natural no es posible o efectiva, un taller mecánico puede realizar una regeneración forzada mediante la máquina de diagnosis. Este proceso aumenta artificialmente la temperatura de los gases de escape para quemar el hollín. Es una medida común cuando el filtro está obstruido pero aún no ha alcanzado un nivel crítico.

Si el sensor de presión diferencial detecta una acumulación de hollín superior a un umbral determinado (generalmente alrededor de 45 gramos), la ECU puede impedir la regeneración natural para evitar daños mayores. En estos casos, una regeneración forzada en taller es necesaria. Tras una regeneración forzada exitosa, los testigos de avería suelen desaparecer.

Mantenimiento y Prevención

El cuidado del sensor de presión diferencial y del filtro de partículas es clave para que el coche rinda al máximo y se eviten problemas en el sistema de escape. Adoptar hábitos de conducción adecuados es fundamental:

• Evitar trayectos cortos frecuentes: Los trayectos muy cortos, especialmente en entornos urbanos, no permiten que el motor alcance la temperatura necesaria para la regeneración natural, lo que lleva a una acumulación progresiva de hollín.
• Realizar viajes largos periódicamente: Conducir por autopista o carretera a velocidades sostenidas permite que el DPF se regenere de forma natural.
• Revisiones regulares: Estar atento a los síntomas de fallo y realizar revisiones periódicas del sistema puede ayudar a detectar problemas a tiempo.

Si se sospecha de un problema con el DPF o su sensor, es recomendable acudir a un taller especializado. Si el sensor está sucio o los tubos de conexión obstruidos, una limpieza especializada puede restaurar su funcionamiento. En caso de fallo del sensor, su sustitución es necesaria.

La presión diferencial es simplemente una forma de medir la obstrucción de un filtro, colocando dos sensores, uno a la entrada y otro a la salida. Se aplica una presión a la entrada y se obtiene la presión a la salida. Los datos de cantidad de masa de hollín en el filtro de partículas se obtienen a través de los cálculos de la unidad de control del motor (ECU), que se basa en parámetros de funcionamiento del filtro.

El sensor de presión diferencial del filtro de partículas es un componente vital que, aunque pequeño, juega un papel fundamental en el control de emisiones de los vehículos diésel. Su correcto diagnóstico y mantenimiento son esenciales para garantizar la longevidad del filtro de partículas y el óptimo rendimiento del motor.

Posibles Soluciones y Acciones

Ante la detección de un problema relacionado con el sensor de presión diferencial o el DPF, existen varias vías de actuación:

• Limpieza del DPF: Si la acumulación de hollín no es excesiva, una limpieza profesional del filtro puede ser una solución efectiva y más económica que la sustitución. Empresas especializadas ofrecen métodos de limpieza que restauran la capacidad del filtro.
• Sustitución del sensor de presión diferencial: Si el diagnóstico confirma un fallo del sensor, su reemplazo es necesario. En el mercado se pueden encontrar opciones, incluso a precios asequibles en plataformas online, aunque es crucial verificar la compatibilidad y la calidad del repuesto.
• Regeneración forzada: Como se mencionó, es una intervención común en taller para despejar filtros parcialmente obstruidos.
• Comprobación de tubos y conexiones: Antes de sustituir el sensor, es indispensable verificar el estado de los tubos que lo conectan al DPF para descartar obstrucciones o fugas.

En algunos casos, como se relata en experiencias de usuarios, incluso con un filtro de partículas nuevo, pueden surgir fallos. Esto subraya la importancia de diagnosticar correctamente la causa, que podría ser el propio sensor, problemas de cableado, o incluso un mal funcionamiento de otros componentes del sistema de inyección o escape que afecten a la regeneración.

La monitorización de valores como la presión diferencial (en kPa o milibares) y la masa de partículas estimada (en gramos) a través de herramientas de diagnosis como Delphi o Forscan, permite un seguimiento detallado del estado del DPF y la detección temprana de anomalías.
