El manejo eficiente de las aguas residuales industriales es un pilar fundamental para la sostenibilidad ambiental y la optimización de los procesos productivos en el sector industrial. La ingeniería industrial, con su enfoque en la optimización de recursos y la mejora continua, juega un papel crucial en el diseño, implementación y gestión de sistemas de conducción y tratamiento de estas aguas. Este artículo explora los principios, tecnologías y consideraciones prácticas involucradas en estos proyectos, utilizando como eje central el "Proyecto de Finalización de la Conducción y Desagüe y Nueva Estación Depuradora de Aguas Residuales (EDARI) del Polígono Industrial de Granadilla" y el diseño de una red hidráulica para la distribución de agua recuperada en una empresa cervecera.
La Necesidad de Sistemas de Tratamiento de Aguas Residuales Industriales
La generación de aguas residuales en la industria es una consecuencia inherente a muchos procesos productivos. Estas aguas, a menudo cargadas con una variedad de contaminantes orgánicos e inorgánicos, requieren un tratamiento adecuado antes de su vertido al medio ambiente o su reutilización. Ignorar esta necesidad puede acarrear graves consecuencias ambientales, incluyendo la contaminación de cuerpos de agua, el daño a ecosistemas y riesgos para la salud pública. Además, la legislación ambiental cada vez más estricta impone límites rigurosos a la descarga de efluentes industriales, haciendo que el cumplimiento sea un imperativo para la continuidad operativa.

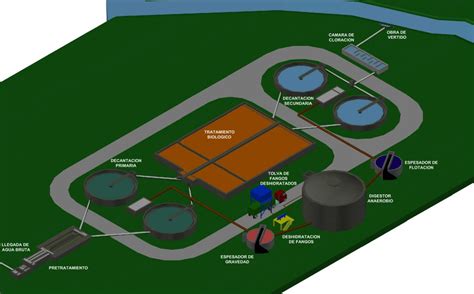

El "Proyecto de Finalización de la Conducción y Desagüe y Nueva Estación Depuradora de Aguas Residuales (EDARI) del Polígono Industrial de Granadilla", iniciado el 16 de junio de 2021 con un presupuesto de 5.636.413,27 € (sin I.G.I.C.), ejemplifica la inversión significativa que se realiza para abordar esta problemática a gran escala. La EDARI de este polígono industrial se concibe con tecnología moderna, incluyendo un edificio de pretratamiento avanzado, un sistema físico-químico para la reducción de carga y contaminantes, y un tratamiento secundario biológico con eliminación de nitrógeno. Este enfoque integral demuestra la complejidad y la importancia de estas infraestructuras.
Marco Regulatorio y Normativo en la Gestión de Aguas Residuales
La regulación de las instalaciones de suministro y evacuación de agua presenta una diversidad de enfoques entre las comunidades autónomas. Mientras que algunas regiones mantienen procedimientos de registro de instalaciones, exigen la presentación de proyectos y conservan la figura de empresas instaladoras, otras han optado por una desregulación casi total del sector de la fontanería. Esta disparidad normativa puede generar incertidumbre y desafíos para los proyectos industriales que operan en múltiples jurisdicciones.
Sin embargo, independientemente de las regulaciones específicas de seguridad industrial, el Código Técnico de la Edificación (CTE) establece requisitos generales para los proyectos de edificación. Estos deben incluir datos de partida claros, objetivos a cumplir, prestaciones esperadas y bases de cálculo para los subsistemas de fontanería y evacuación. Este marco normativo asegura que, incluso en ausencia de regulaciones sectoriales específicas, los proyectos de infraestructuras hídricas se diseñen con rigor técnico y considerando las necesidades funcionales y de seguridad.
El Rol del Ingeniero Industrial en el Diseño de Sistemas Hídricos
El ingeniero industrial, con su visión holística y su capacidad para integrar conocimientos técnicos y de gestión, es fundamental en el desarrollo de proyectos de aguas residuales. Su labor abarca desde el análisis de los requerimientos del sistema hasta la optimización económica y la gestión de la implementación. La tesis mencionada, centrada en el "Diseño de una Red Hidráulica para distribución de agua recuperada a través del tratamiento adecuado", ilustra perfectamente este rol.
El proceso de diseño de una red hidráulica, como el propuesto para la empresa cervecera en Guayaquil, sigue una metodología rigurosa:
- Análisis de Requerimientos y Soporte Técnico: Se inicia con el estudio detallado de las necesidades del sistema, planos del lugar, datos técnicos, condiciones ambientales y cualquier otra información proporcionada por la empresa.
- Fundamentos Teóricos y Criterios de Diseño: Se revisan los principios teóricos y los criterios de diseño para el dimensionamiento de tuberías, la selección de bombas, medidores, válvulas y otros accesorios.
- Identificación de Puntos Críticos y Supuestos: Se plantean los posibles puntos críticos del sistema y se establecen los supuestos necesarios para iniciar los cálculos de diseño. Se analiza el número de accesorios requeridos en cada línea.
- Dimensionamiento y Selección de Equipos: Una vez completado el dimensionamiento de las tuberías, se procede a la selección de las bombas y otros equipos necesarios para la alimentación de la red.
- Optimización Energética: Se considera la utilización de variadores de frecuencia para reducir el alto consumo energético, especialmente durante los arranques de los equipos.
- Material de Apoyo y Documentación: Se elabora material de apoyo para facilitar la comprensión y el montaje del sistema.
- Análisis Económico: Se realiza un análisis económico para justificar la viabilidad del proyecto y estimar el período de retorno de la inversión.
Caso de Estudio: Reutilización de Agua en una Industria Cervecera
La empresa cervecera ubicada en el Km. 16 ½ vía Daule, en Guayaquil, enfrenta el desafío de gestionar un gran volumen de aguas residuales generadas diariamente, lo que representa un elevado costo de producción. El proceso productivo consume agua, una parte de la cual se utiliza sin tratamiento adicional, mientras que otra se ablanda para diversos usos. Al finalizar el proceso, el 65% del agua consumida se convierte en efluentes, principalmente de las operaciones de limpieza y envasado.
Estas aguas residuales presentan características específicas:
- Alta carga orgánica y fácilmente biodegradable: Proveniente de residuos de malta y otros componentes orgánicos.
- Sólidos en suspensión: Originados en la descarga de productos intermedios.
- Presencia de Nitrógeno: Principalmente debido a la malta, aditivos y detergentes.
- pH fuertemente alcalino: Generado en los procesos de limpieza de equipos y botellas retornables.
- Posibles metales pesados: Derivados del desgaste de la maquinaria.
El objetivo principal del proyecto de diseño de la red hidráulica es aprovechar estas aguas residuales, sometiéndolas a un tratamiento adecuado para su reutilización dentro de la propia planta. Las aplicaciones potenciales para el agua tratada incluyen:
- Limpieza de cajas de botellas.
- Sistemas de lubricación jabonosa.
- Limpieza de espuma a la salida de las envasadoras.
- Lámparas de inspección de botellas.
- Aseo de pisos.
- Riego de áreas verdes.
- Suministro de agua para calderas, condensadores y pasteurizadoras.
Al lograr la reutilización del agua, la empresa puede alcanzar objetivos clave como la reducción de costos de operación, la optimización de la producción y una contribución significativa a la protección del medio ambiente. El tratamiento debe asegurar que los efluentes cumplan con los niveles permisibles establecidos por el Instituto Ecuatoriano de Recursos Hidráulicos (INERHI), el organismo regulador en Ecuador.
PTAR: Planta de Tratamiento de Aguas Residuales en el Ámbito Rural + Planos Editables Gratis 🚰👷🏻♂️
Tecnologías y Consideraciones en el Tratamiento de Aguas Residuales

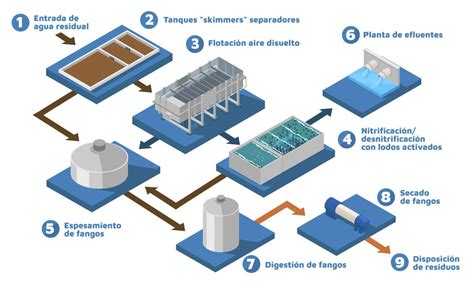

La selección de la tecnología de tratamiento adecuada depende de la naturaleza y concentración de los contaminantes presentes en el agua residual. Para las aguas residuales de la industria cervecera, una combinación de procesos podría ser necesaria. El pretratamiento es esencial para eliminar sólidos gruesos y reducir la carga orgánica inicial. Tecnologías como cribado, tamizado y desarenado son comunes en esta etapa.
El tratamiento físico-químico, como se contempla en la EDARI del Polígono Industrial de Granadilla, puede incluir procesos como la coagulación, floculación y sedimentación para eliminar sólidos en suspensión y contaminantes disueltos. La adición de reactivos químicos ayuda a aglomerar las partículas finas, facilitando su separación.
El tratamiento biológico es crucial para la degradación de la materia orgánica biodegradable. Los sistemas de lodos activados, reactores biológicos de lecho fijo o membranas de biorreactor (MBR) son ejemplos de tecnologías biológicas avanzadas. La eliminación de nitrógeno y fósforo es también una consideración importante para prevenir la eutrofización de los cuerpos receptores.
La gestión de los lodos generados durante el proceso de tratamiento es otro aspecto crítico. Estos lodos deben ser espesados, deshidratados y dispuestos de manera segura, o idealmente, valorizados a través de métodos como la digestión anaerobia para la producción de biogás o el compostaje.
El Compromiso con un Futuro Sostenible
La labor de miles de expertos en el campo medioambiental, incluyendo científicos, ingenieros y tecnólogos, se enfoca en el desarrollo e implementación de estrategias y técnicas que minimicen el impacto ecológico de las actividades humanas. La aplicación práctica de estas innovaciones, guiada por un enfoque de ingeniería, es esencial para lograr un planeta más limpio para las futuras generaciones. Los proyectos de conducción y tratamiento de aguas residuales industriales son un componente vital de este esfuerzo colectivo, demostrando cómo la aplicación de principios de ingeniería puede transformar desafíos ambientales en oportunidades de mejora y sostenibilidad.
La colaboración entre diferentes disciplinas y la adopción de tecnologías avanzadas son la clave para enfrentar los complejos retos de la gestión hídrica industrial. El objetivo final es cerrar el ciclo del agua, maximizando la reutilización y minimizando el vertido de efluentes contaminantes, contribuyendo así a un modelo de desarrollo industrial más responsable y respetuoso con el medio ambiente.
