Los motores marinos son el alma de cualquier embarcación, permitiendo la navegación y la propulsión a través de las aguas. Sin embargo, para que estos complejos mecanismos funcionen de manera óptima y duradera, requieren de un intrincado conjunto de sistemas de soporte, entre los cuales destaca el sistema de depuración y refrigeración. El agua, tanto para la refrigeración como para la filtración, juega un papel fundamental, y su correcta gestión es crucial para evitar daños costosos y garantizar la seguridad y el rendimiento de la embarcación.
La Imperiosa Necesidad de Filtrar el Agua de Mar
El agua de mar, aunque esencial para la vida y la refrigeración de los motores, es un medio cargado de impurezas. Contiene una gran cantidad de residuos, como arena, algas, organismos marinos y otras partículas. Si esta agua sin filtrar entra en contacto directo con los sistemas internos de una embarcación, puede desencadenar una serie de problemas graves. Los filtros de agua salada para barcos se usan para filtrar y purificar el agua del mar antes de que ésta entre en los sistemas del barco. La arena y las algas pueden causar abrasión en las bombas y las tuberías, mientras que los organismos marinos pueden obstruir los conductos. El agua salada sin filtrar puede causar corrosión y bloqueos en los conductos de los sistemas de refrigeración y los motores. El filtro ayuda a prolongar la vida útil de los equipos.

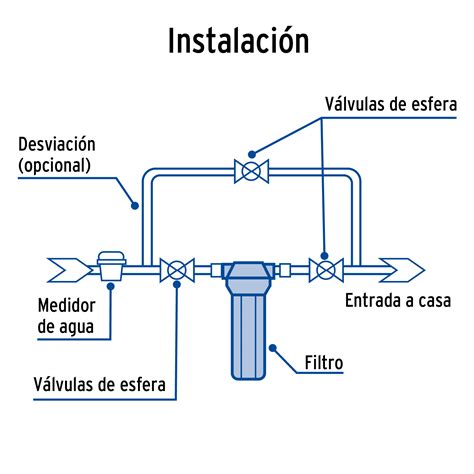

En este sentido, la instalación de un filtro de agua adecuado en la manguera de aspiración, antes de la bomba de agua salada, se convierte en una medida de protección indispensable. Estos filtros deben ser de fácil acceso para permitir un mantenimiento y limpieza regulares. Marcas como VETUS ofrecen una amplia gama de filtros de agua, muchos de ellos con una tapa transparente que facilita la inspección visual del nivel de suciedad acumulada sin necesidad de desmontarlos. Es vital asegurar que las instalaciones de estos filtros estén por encima de la línea de flotación, a una altura mínima de 15 cm, para prevenir problemas de reflujo y garantizar un funcionamiento correcto.
El Sistema de Refrigeración: Un Ciclo Vital para el Motor Marino
Los motores marinos, al igual que sus contrapartes terrestres, generan una cantidad significativa de calor durante su funcionamiento. Este calor proviene de la combustión de combustible y la fricción entre las partes móviles del motor. El funcionamiento de refrigeración de un motor marino es relativamente simple en su concepto: el agua se bombea desde el entorno (mar o río) a través de una serie de tuberías hacia el motor. A medida que fluye por el motor, el agua absorbe el calor generado por la combustión y la fricción. Esta agua caliente luego se dirige a través de un intercambiador de calor o radiador, donde se enfría antes de volver a circular por el motor.
El agua refrigerante interna del motor a menudo se enfría con agua de mar a través de un intercambiador de calor. Este proceso es fundamental para mantener el motor dentro de un rango de temperatura óptimo, evitando el sobrecalentamiento, que puede provocar daños severos e irreversibles. Sin embargo, uno de los desafíos más importantes en el circuito de refrigeración de un motor marino es la corrosión. La exposición constante al agua salada, especialmente en combinación con las altas temperaturas de operación, puede acelerar la degradación de los componentes metálicos. Para garantizar un funcionamiento óptimo y prolongar la vida útil del motor marino, es esencial realizar un mantenimiento regular del sistema de funcionamiento de refrigeración de un motor marino.
Sistema de Enfriamiento en Motores Intraborda Marinos | Podcast No. 4
El Sistema de Combustible: La Sangre del Motor Marino
Más allá de la refrigeración, el sistema de combustible de un motor marino es igualmente crítico para su operación. Los sistemas de combustible deben ser fiables y eficientes para garantizar un suministro constante y limpio de combustible al motor. Contaminantes como el agua, el óxido y los microorganismos presentes en el sistema de combustible pueden provocar bloqueos que resulten en daños considerables en el motor y sus piezas.
Las soluciones innovadoras, como los sistemas de flujo de combustible patentados que separan el agua del combustible antes de que este regrese a través del filtro, son esenciales. Los filtros enroscables VETUS, por ejemplo, ofrecen una solución superior al tener una mayor superficie de filtrado, siendo hasta cinco veces más eficientes que los filtros de combustible convencionales. Su diseño con un recipiente transparente facilita la comprobación del nivel de contaminación. Para facilitar aún más el mantenimiento, algunos modelos vienen con una bomba manual adicional, diseñada para purgar el sistema de combustible de manera sencilla. Para embarcaciones que realizan viajes largos en condiciones adversas, VETUS recomienda el uso de un filtro doble enroscable, que ofrece una mayor capacidad de filtración y un filtro de reserva.
Los Filtros de Combustible Centrífugos representan otra tecnología avanzada, funcionando como un sistema modular que puede incorporar hasta seis filtros, con uno de ellos actuando como reserva. VETUS se especializa en proporcionar no solo los filtros, sino también todos los accesorios necesarios para la instalación de un sistema de combustible completo y robusto en su embarcación.
Sistemas de Control: La Conexión entre el Marino y su Embarcación
La interacción del operador con el motor marino se produce a través de los sistemas de control. El sistema de control remoto de un motor marino está diseñado para facilitar la maniobra del barco y controlar la propulsión. Un mando mecánico, por ejemplo, consta de una palanca que acciona tanto el acelerador como la caja de cambios (avante y marcha atrás) mediante un cable de empuje-tracción. VETUS ofrece mandos mecánicos y electrónicos en diversas versiones para adaptarse a las necesidades específicas de cada embarcación.
Un interruptor de punto muerto se suministra de serie con los mandos mecánicos, una característica de seguridad esencial que evita que el motor arranque cuando el mando no está en punto muerto. Los mandos electrónicos, como el modelo EC4 fabricado en acero inoxidable de alta calidad, están diseñados para embarcaciones de mayor eslora y yates de vela. Estos sistemas avanzados utilizan comunicación Canbus y son compatibles tanto con instalaciones de un solo motor como dobles, permitiendo múltiples puestos de mando con un control unificado. Disponibles en 12V o 24V, estos mandos electrónicos son versátiles y adecuados para múltiples configuraciones de motor/inversor.
Sistemas de Escape: Gestionando los Gases y el Ruido

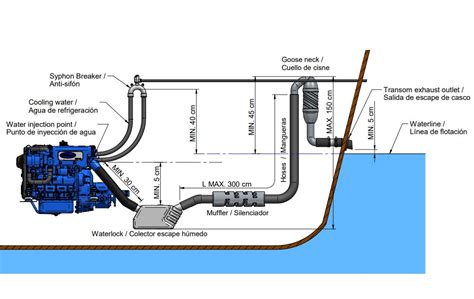

El sistema de escape de un motor marino es crucial para la disipación segura de los gases de combustión y para minimizar el ruido y las emisiones. Los sistemas de escape "húmedos", donde se inyecta agua de refrigeración del motor en la línea de escape, son preferibles a los sistemas "secos". Esto se debe a que la temperatura de los gases de escape puede ser extremadamente alta (hasta 600 °C en motores diésel), y la mezcla con agua de refrigeración reduce significativamente esta temperatura dentro del sistema de escape. Los sistemas de escape secos, por el contrario, generan un ruido considerable y olores desagradables.
La instalación de un colector en la línea de escape es fundamental para evitar que el agua regrese al motor cuando este se detiene, un fenómeno conocido como efecto sifón. Los colectores VETUS están diseñados para ofrecer una excelente reducción de ruido con una contrapresión mínima. Modelos como el NLP, con su construcción de dos etapas, proporcionan niveles de ruido muy bajos y pueden girar 360°, facilitando la instalación en espacios confinados. Para embarcaciones más grandes y de alto rendimiento, los colectores MG incluyen una válvula de drenaje para el almacenamiento invernal. Las series NLPD y HPW, diseñadas para aplicaciones de trabajo pesado, son ideales para embarcaciones militares y comerciales, funcionando de manera óptima en condiciones adversas. VETUS también suministra mangueras de escape flexibles en varios tamaños, lo que simplifica la instalación del sistema.
Para prevenir el retorno de agua al motor a través del escape, especialmente si el punto de inyección de agua de refrigeración está cerca de la línea de flotación, se recomienda instalar un purgador, como el ASDV de VETUS. Estos purgadores, que deben instalarse a una altura mínima de 40 cm por encima de la línea de flotación, son autónomos y cuentan con una válvula de presión antisifón. Un sistema de escape completo típicamente incluye un colector, un silencioso, un cuello de cisne, una salida de casco y una manguera de escape. El silencioso mejora la mezcla de agua y gas, reduciendo el volumen del gas y aumentando la eficacia del silenciador. El cuello de cisne evita la entrada de agua al escape a través de la conexión del espejo de popa. Como medida de seguridad adicional, se puede instalar un sensor de temperatura de escape en la manguera para emitir una alarma si no circula agua salada.

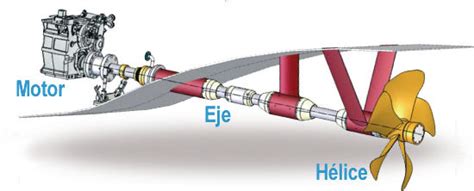

El Sistema de Línea de Ejes y la Hélice: La Fuerza Motriz
El sistema de línea de ejes es uno de los más importantes de una embarcación, trabajando en conjunto con el motor diésel marino para determinar el rendimiento general. El eje de la hélice se fabrica típicamente en acero inoxidable (Duplex 1-4462), un material que ofrece una mayor resistencia a la corrosión en comparación con el AISI316 o Aquamet 17 o 22, además de presentar un menor desgaste. Este material confiere al eje una resistencia a la tracción un 30% mayor y una dureza un 40% mayor que el AISI316, lo que resulta en excelentes propiedades de funcionamiento con cojinetes de goma. El eje se instala dentro de una bocina, disponible en diversos materiales como bronce, acero o PRFV, dependiendo del tipo de embarcación.
Los sellos ZWBH, diseñados para líneas de ejes lubricadas por agua, constan de tres cierres de labio y se instalan en las bocinas VETUS. Estos sellos ofrecen una fricción mínima y son resistentes al aceite y la grasa, contando con una conexión para la inyección de agua.
La hélice es, sin duda, una de las partes más esenciales de una embarcación, ya que su rendimiento depende directamente de su calidad, equilibrado, dimensiones, material y el área de la pala. Para determinar la hélice correcta, es necesario considerar factores como el peso de la embarcación, la eslora en la línea de flotación, la potencia del motor, las revoluciones, la relación de inversión y la forma del casco. Con esta información, los especialistas pueden calcular la hélice óptima, que puede ser de tres, cuatro o incluso cinco palas, según las características de la embarcación, la velocidad deseada, el espacio disponible y la eficiencia requerida.
Reduciendo Vibraciones y Ruido: Acoplamientos Flexibles y Sistemas de Transmisión
Un motor diésel marino instalado directamente sobre la bancada, sin un acoplamiento flexible, generará vibraciones excesivas y un nivel de ruido considerable. VETUS ofrece una variedad de soluciones de acoplamiento flexible diseñadas para mitigar estos problemas. El tipo de acoplamiento más adecuado depende de la potencia del motor, las revoluciones del eje y el espacio disponible.
El modelo Bullflex de VETUS es una respuesta a la demanda de mayor confort durante la navegación. Este acoplamiento ofrece una excelente alineación con el eje de la hélice y puede tolerar una desalineación de hasta 2°. Además, previene las fuerzas axiales y radiales, asegurando una transmisión segura en todas las circunstancias. Por otro lado, el VETUS Drive combina un cojinete de empuje autoalineante con una junta homocinética de doble efecto. Este sistema absorbe el empuje de la hélice, permitiendo el uso de soportes de motor más blandos y flexibles, lo que reduce significativamente la transmisión de vibraciones y ruido.
VETUS: Un Proveedor Integral para el Motor Marino
En VETUS, el compromiso va más allá de la simple venta de componentes. Entienden la importancia de una perfecta integración y compatibilidad entre todos los sistemas de una embarcación. Por ello, se enorgullecen de suministrar todos los sistemas necesarios, ofreciendo una experiencia de compra integral para armadores de todo el mundo. Sus componentes de alta calidad están diseñados para funcionar en perfecta armonía entre sí y con el motor, creando un ecosistema cohesionado que garantiza un rendimiento y una eficiencia óptimos para su embarcación. Ya sea que busque filtros de aceite, filtros de agua, filtros de aire, filtros de gases, bombas de agua, sistemas de escape o sistemas de control, VETUS se posiciona como un proveedor confiable y de calidad esencial para todos aquellos involucrados en el mundo de la navegación.
