En cualquier sistema neumático, mantener un flujo de aire limpio, estable y bien lubricado es fundamental para garantizar un rendimiento constante, reducir el tiempo de inactividad y prolongar la vida útil del equipo. Sin un FRL (Filtro, Regulador y Lubricador), los sistemas de aire comprimido están expuestos a contaminantes, humedad y niveles de presión inconsistentes, lo que puede provocar desgaste prematuro, mayores costos de mantenimiento y averías inesperadas. Ya sea en líneas de fabricación, operaciones de ensamblaje o sistemas de producción automatizados, la incorporación de un FRL bien seleccionado puede mejorar significativamente la eficiencia y la confiabilidad.
El Corazón del Tratamiento de Aire: El FRL

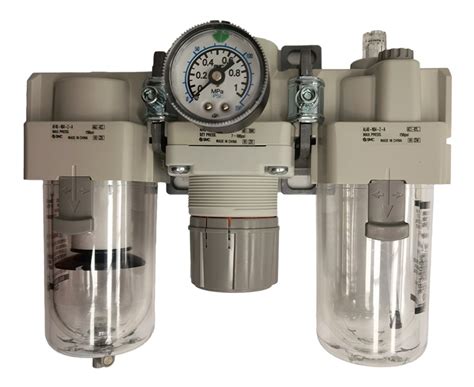

Un Lubricador Regulador del Filtro de Aire (FRL) es una unidad de tratamiento de aire tres en uno diseñada para preparar el aire comprimido antes de que entre en un sistema neumático. Integra tres funciones esenciales: filtración de aire, regulación de presión y lubricación en un conjunto compacto y eficiente. En la fabricación moderna, las líneas de montaje y las instalaciones de automatización, el aire comprimido suele contener polvo, partículas de aceite y humedad que pueden dañar los componentes y reducir la eficiencia. Los compresores de aire industriales suelen absorber polvo, neblina de aceite y humedad del entorno. Si no se tratan, estas impurezas pueden obstruir válvulas, corroer componentes y reducir la eficiencia operativa.
Filtración de Aire: La Primera Línea de Defensa

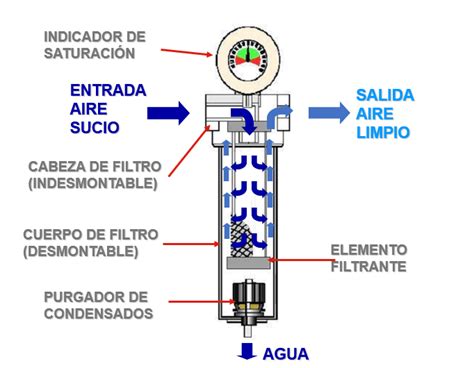

El elemento filtrante es la primera barrera contra las impurezas. Captura partículas sólidas como polvo y óxido, y separa la humedad del aire comprimido. Cuando el aire comprimido ingresa a la unidad FRL, primero pasa a través del elemento de filtro, que atrapa las impurezas y separa las gotas de agua. Los filtros de aire son uno de los elementos imprescindibles en el tratamiento del aire comprimido industrial y deben ser atendidos con especial cuidado. Su misión es limpiar el aire comprimido de cualquier impureza que pueda tener. Las impurezas que se encuentran en el aire comprimido pueden provenir de diferentes fuentes. Los aerosoles y los vapores de aceite son debidos en la mayoría de las instalaciones al uso de compresores lubricados y deben filtrarse antes del uso final.
Dependiendo de las aplicaciones del aire comprimido, existen diferentes requisitos de pureza del mismo. La presencia de contaminantes debe ser limitada, no pudiendo exceder unos niveles aceptables, según la aplicación, para evitar daños en equipos o en los procesos de producción. El usuario de una instalación de aire comprimido debe entender la importancia de la colocación de los filtros adecuados en su instalación.
Los filtros experimentan una ligera caída de presión a través de los puertos de entrada y salida debido a la restricción del flujo. Dado que es más fácil que los contaminantes obstruyan un filtro de 0,1 micras que uno de 40 micras, los filtros de 0,1 micras generan una mayor caída de presión y requieren más mantenimiento. Por lo tanto, no se debe sobredimensionar el filtro seleccionando el tamaño en micras más fino, ya que puede suponer mayores costes para el componente, una mayor caída de presión y más tiempo de mantenimiento. En su lugar, se debe elegir un filtro que elimine sólo el contaminante más pequeño específico de su sistema.
También es necesario acertar con el material de la cubeta y el tipo de desagüe. La cubeta entra en contacto con los contaminantes y alberga las partículas filtradas. Por lo tanto, la presión, la temperatura y los productos químicos presentes afectan a la selección del material de la cuba. Los filtros también requieren un drenaje mediante un sistema de drenaje automático, semiautomático o manual.
- Automático: Un drenaje automático es una válvula de 2/2 vías que se cierra al presurizarse el sistema. Dispone de un sistema de flotador que se eleva en caso de despresurización del sistema o de acumulación de líquido. La subida del flotador provoca la apertura del desagüe.
- Semiautomático: Un drenaje semiautomático vacía automáticamente el sistema al despresurizarlo. Puede vaciar un sistema presurizado, pero sólo manualmente.
- Manual: Es posible vaciar manualmente un filtro en un sistema despresurizado.
Un cartucho filtrante de 20 micras se utiliza en sistemas de filtración para eliminar partículas sólidas de un fluido. Un cartucho de malla de plástico para filtro de agua se utiliza para eliminar sedimentos, suciedad y otras partículas sólidas de líquidos. El cartucho bobinado de malla de polipropileno es un filtro cilíndrico compuesto por una hebra continua de polipropileno enrollada en forma de espiral sobre un núcleo central. Un cartucho de malla inox es un elemento filtrante cilíndrico fabricado en acero inoxidable, que se utiliza para retener partículas sólidas en suspensiones líquidas o gaseosas.
Regulación de Presión: Estabilidad para el Rendimiento
Las fluctuaciones de presión son un problema común en los sistemas neumáticos, a menudo causadas por demandas de carga variables o una salida inconsistente del compresor. El regulador de presión es la segunda función esencial dentro de un FRL. Mantiene una presión de aire constante incluso cuando la presión de entrada fluctúa. El aire filtrado fluye luego a la cámara del regulador, donde un sistema de diafragma y válvula lo ajusta a la presión deseada.

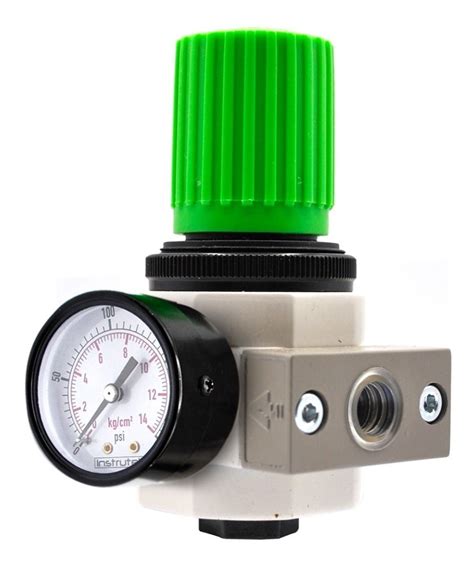

Un regulador de presión es un dispositivo que tiene como objetivo controlar la presión de entrada o salida del aire comprimido de una maquinaria o instalación, como puede ser un compresor de aire, por ejemplo. En las industrias es habitual que se utilicen avanzados sistemas de aire comprimido para poder realizar muchas de las exigentes tareas y procesos a los que se enfrentan. Un regulador de presión de aire se instala en sistemas neumáticos para realizar un control de la presión del aire comprimido, jugando un papel fundamental dentro de los procesos industriales. Un regulador de presión de aire funciona ajustando la presión del aire comprimido a los valores fijados por el usuario.
- Regulador de membrana reductor de presión: Su función es mantener la presión de salida constante, aunque la presión de entrada varíe. Este regulador permite que el aire comprimido pueda pasar directamente a la salida, teniendo el paso restringido, pero no totalmente bloqueado, por lo que está normalmente abierto. El funcionamiento de un regulador de presión de aire de membrana, el más utilizado por empresas e industrias, es relativamente sencillo. Se trata de equilibrar las fuerzas que se ejercen a cada lado de la membrana del regulador. El muelle ejerce una fuerza y el aire comprimido ejerce otra. El regulador de presión se encarga de compensar estas distintas fuerzas que se enfrentan para poder tener un control de la presión obtenida por el dispositivo.
- Regulador de contrapresión: Regula la presión de entrada. Lo habitual es instalarlo al final de una línea. La presión del aire comprimido se regula por medio de un disco de sellado que ejerce una tensión regulada por un muelle con un tornillo de ajuste, el cual juega un papel fundamental en este tipo de reguladores. El aumento de presión en el aire comprimido de entrada tiene que vencer la tensión de la presión del muelle, razón por la que se dice que es normalmente cerrado.
Un regulador de presión pilotado JRP es un tipo de válvula de control de presión de alta precisión y capacidad de flujo, diseñada para mantener una presión de salida constante en un sistema de fluidos. El manómetro Ø40 rosca central 1/8" está diseñado para medir la presión de aire, gases o fluidos no corrosivos en aplicaciones generales. El manómetro Ø40 rosca central 1/8" con aro está diseñado para la medición de presión en sistemas neumáticos e hidráulicos. El manómetro Ø40 rosca central con brida de fijación está diseñado para la medición de presión en sistemas neumáticos e hidráulicos.
Un regulador de tamaño insuficiente o mal configurado puede causar caídas de presión durante los picos de demanda, lo que resulta en un rendimiento inconsistente de la herramienta o incluso en paradas del sistema. Por el contrario, una unidad sobredimensionada puede resultar en un control de presión inestable, desperdiciando energía y aumentando el desgaste de los componentes. Un regulador demasiado alto puede causar un consumo innecesario de aire y sobrecargar el equipo, mientras que uno demasiado bajo puede reducir el rendimiento de la herramienta. Revise periódicamente el manómetro del regulador para asegurarse de que se mantenga dentro del rango óptimo para su aplicación específica.
Los reguladores de presión, también llamados válvulas reductoras de presión, ajustan y controlan la presión del aire del sistema para limitar la presión aguas abajo y proteger los componentes aguas abajo. Es esencial incluir un factor de seguridad en la presión máxima de entrada para que el regulador pueda manejar el exceso de presión. En los reguladores de presión estándar, un mando manual ajusta la presión de salida. Normalmente, el manual de un regulador contiene una curva de caudal que permite al usuario dimensionar correctamente un regulador en función del caudal del sistema y de la presión de salida deseada. Los reguladores también proporcionan una presión de salida constante y estable. Para regular la presión a 0,6 MPa, se debe seleccionar un regulador con un rango máximo de 1 MPa en lugar de 0,7 MPa para garantizar que no dañe el regulador si el sistema se sobrepresuriza.
- Reguladores aliviadores o no aliviadores: Los reguladores de alivio tienen un respiradero incorporado que deja escapar el exceso de presión cuando supera un determinado umbral. Los reguladores sin descarga no ventilan esta presión adicional y dependen de un dispositivo secundario para reducir la presión. Para una aplicación no tóxica, se debe utilizar un regulador de alivio para garantizar que no se produzca una acumulación de presión que cause daños.
Un regulador de presión en línea para tubo de Ø6 y Ø8 se utiliza para reducir y mantener una presión constante en un sistema de fluido (generalmente aire) a pesar de las variaciones en la presión de entrada.
Lubricación: Protegiendo contra el Desgaste
La fricción es una de las mayores causas de desgaste en la maquinaria neumática. El lubricador, como tercer componente del FRL, introduce una fina capa de aceite en el flujo de aire, recubriendo las superficies móviles internas, como sellos, pistones y cojinetes. Esta lubricación minimiza la fricción, reduce la acumulación de calor y ayuda a prevenir fallas prematuras de los sellos.

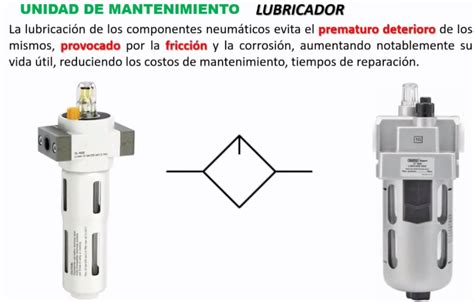

El aire comprimido de los compresores a menudo carece de lubricación. El lubricador de aire comprimido es un elemento que se inserta en las líneas donde haya presión de aire comprimido, con el objetivo de inyectar en la corriente de aire, una cantidad de aceite específico destinado a lubricar la herramienta o equipos neumáticos instalados a partir del punto de aplicación del lubricador. Esta pequeña nebulización permite engrasar todos los sistemas, cilindros neumáticos, válvulas y distribuidores neumáticos, herramientas neumáticas y todos los periféricos asociados a la línea de aire comprimido.
El lubricador funciona a partir del principio "Venturi", reduciendo el área de flujo, aumentando la velocidad del fluido y pulverizando o nebulizando una gota de aceite para que esta se distribuya uniformemente a los equipos conectados a la línea de aire. El lubricador tiene preestablecido una dirección de paso ya indicada en cada lubricador. Estos equipos alargarán la vida útil de los elementos lubricados. Suele estar acoplado a filtros y reguladores de presión. Es habitual encontrarlos en todas las redes de aire comprimido, formando un conjunto con los filtros y reguladores denominado FRL. Los lubricadores neumáticos son seguros, no poseen características explosivas ni producen calor en exceso.
Los lubricadores reducen la fricción interna en herramientas o equipos liberando una niebla de aceite controlada en el aire comprimido. Conocer la necesidad de lubricación del componente neumático determinará el tipo de aceite y la velocidad de goteo (la cantidad de aceite que se libera aguas abajo).
- Oil-fog (Niebla de aceite): Los lubricadores de niebla de aceite suministran el 100% del aceite que se ve en la mirilla aguas abajo en forma de gota grande.
- Micro-fog (Micro-niebla): Los lubricadores de micro-niebla suministran aproximadamente el 10% del aceite visto en la mirilla aguas abajo en forma de niebla (< 2 µm).
El mantenimiento del lubricador consiste en rellenar el depósito de aceite. Se debe controlar el nivel de aceite a través de la mirilla o de una ventana en la carcasa. Los lubricadores también necesitan un diferencial de presión para que el aceite gotee. Por lo tanto, crean una caída de presión en la salida. Se debe tener en cuenta para garantizar que la presión adecuada llegue al componente final. Esto significa que el aire no se lubricará si el sistema está apagado, lo que evita el desperdicio de aceite.
En la actualidad, la lubricación no es estrictamente necesaria para todos los equipos, ya que muchas herramientas modernas vienen prelubricadas de por vida. Sin embargo, en equipos neumáticos que trabajan en condiciones exigentes, las piezas móviles necesitan lubricación para minimizar el desgaste y la acumulación de calor.
El Separador de Aceite y Agua: Un Complemento Crucial
Durante el proceso de generación de aire comprimido, se produce condensado (vapor de agua). Esta humedad contiene restos de aceite y otros contaminantes. Para proteger el medio ambiente y su equipo, se debe tratar el condensado. Aquí es donde entra en juego el separador de aceite y agua.

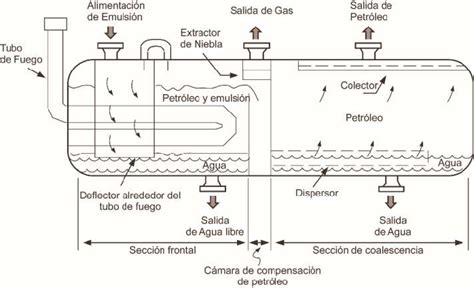

Un separador de aceite y agua es un equipo diseñado para separar el aceite y el agua con una gran variedad de filtros. Hay diferentes tipos de separadores para prestar servicio a diversas industrias. Eliminar el aceite del agua es un trabajo importante. Una mancha de aceite que cubre una masa de agua puede evitar que el oxígeno llegue a las plantas y animales que hay debajo. El aceite también puede dañar la vida silvestre al afectar a las propiedades aislantes de los animales de pelaje.
Existe una segunda razón por la que el aceite debe separarse del condensado: la ley en muchos lugares lo exige. Cada vez más países y otras jurisdicciones están promulgando normativas medioambientales más estrictas, que prohíben el vertido de agua que contenga aceite.
Aunque el experimento mencionado demuestra que el aceite y el agua no se mezclan, eso no significa que el aceite presente en el condensado del compresor se pueda simplemente retirar de la parte superior. La buena noticia es que los separadores pueden eliminar aproximadamente el 99,5 % del aceite que se encuentra en el vapor de agua del aire comprimido.
Para tratar el condensado, los separadores suelen utilizar dos o tres etapas de filtración que dependen de diferentes medios de filtración. El aceite que contiene el condensado de un compresor fluye a presión hacia el separador. Se desplaza a través de un filtro de primera etapa, que suele ser un prefiltro. Un orificio de venteo suele ayudar a reducir la presión y evitar turbulencias en el depósito separador. Los filtros de primera etapa normalmente constan de fibras de polipropileno que adsorben el aceite, pero no el agua. Esto significa que las gotas de aceite se adherirán a la superficie de las fibras de propileno. Debido a sus características de atracción de aceite, se conocen como fibras "oleófilas". Este tipo de medio de filtración suele flotar en la superficie del agua.
Después de la primera etapa de filtración, el condensado fluye a través de los filtros principales, entre los que se incluyen filtros de segunda y, a veces, de tercera etapa. Estos filtros a menudo dependen del carbón activado (o arcilla orgánica para emulsiones más fuertes) para purificar y "limpiar" el condensado. Al final de este proceso, se recogen los residuos de aceite restantes en el condensado. El agua restante está lo suficientemente libre de contaminantes como para que se pueda desechar de forma segura en el sistema de alcantarillado. El separador de aceite y agua ha terminado su trabajo.
Selección y Mantenimiento del FRL: Claves para la Longevidad
Cada entorno industrial tiene requisitos únicos, por lo que los FRL vienen en una variedad de configuraciones. Por ejemplo, la Combinación de preparación de aire AC-BC serie FRL está diseñada para un rendimiento versátil en aplicaciones de uso mixto, mientras que la Preparación de aire Serie C Combinación FRL ofrece una gran durabilidad para condiciones de funcionamiento más exigentes.
No todos los sistemas neumáticos funcionan en las mismas condiciones. Algunos requieren aire ultralimpio y seco para equipos de precisión, mientras que otros toleran niveles mínimos de humedad o partículas. Elegir el sistema Lubricador Regulador del Filtro de Aire (FRL) adecuado garantiza que el nivel de filtración del aire se ajuste a la sensibilidad de la aplicación.
La capacidad de flujo, generalmente medida en litros por minuto (L/min) o pies cúbicos por minuto (CFM), determina el volumen de aire que el FRL puede procesar sin causar caídas de presión. Las unidades de tamaño insuficiente pueden restringir el flujo de aire, mientras que las unidades de tamaño excesivo pueden aumentar los costos innecesariamente. Diferentes herramientas y máquinas neumáticas funcionan mejor a presiones específicas. Elegir un regulador que se ajuste a este rango garantiza un rendimiento constante y evita la sobrepresurización.
Algunas industrias, como la metalmecánica, la construcción y el procesamiento de alimentos, exponen los sistemas neumáticos a temperaturas extremas, humedad o contaminantes. En estos casos, se debe elegir un FRL con materiales, sellos y elementos de filtración capaces de soportar dichas condiciones.
Un FRL bien diseñado debe permitir cambios rápidos de filtro, ajustes fáciles de presión y recargas de lubricación sencillas. Un Lubricador Regulador del Filtro de Aire (FRL) funciona continuamente para mantener el aire comprimido limpio, regulado y lubricado. Con el tiempo, el polvo, los residuos de aceite y la humedad pueden acumularse en el recipiente del filtro, lo que reduce la eficiencia. Es importante revisar el elemento filtrante periódicamente y limpiarlo o reemplazarlo según las recomendaciones del fabricante. Se recomiendan recipientes de filtro transparentes o ventanas de inspección.
Si sus herramientas neumáticas requieren lubricación, asegúrese de que el depósito de aceite del lubricador esté lleno con el grado correcto de aceite neumático. Una cantidad insuficiente de aceite puede aumentar la fricción y el desgaste, mientras que una cantidad excesiva puede dejar residuos en las líneas de aire.
Las fugas de aire no solo desperdician energía, sino que también afectan la capacidad del FRL para mantener una presión y lubricación constantes. Inspeccione las conexiones, sellos y juntas tóricas para detectar signos de desgaste o daños. Reemplace las piezas desgastadas con prontitud para evitar que pequeños problemas se conviertan en reparaciones costosas. Incluso con un mantenimiento adecuado, los componentes del FRL tienen una vida útil limitada. Los filtros, sellos y lubricadores deben reemplazarse según el programa del fabricante para mantener la máxima eficiencia. Documentar las inspecciones, los reemplazos de piezas y los ajustes ayuda a monitorear el estado del FRL a lo largo del tiempo.
Un producto bien seleccionado y debidamente mantenido, el Lubricador Regulador del Filtro de Aire (FRL), es un factor clave para garantizar el rendimiento confiable de un sistema neumático. Al combinar filtración de aire, regulación de presión y lubricación en una unidad compacta, un FRL protege el equipo de la contaminación, estabiliza el flujo de aire y prolonga su vida útil, a la vez que mejora la eficiencia operativa. Ya sea que necesite filtración avanzada para maquinaria sensible, regulación robusta para sistemas de alto volumen o control preciso de la lubricación, existe una configuración FRL diseñada para satisfacer sus necesidades.
Consideraciones Adicionales
La norma ISO8573-1 determina la cantidad de suciedad admisible por metro cúbico de aire comprimido. Las partículas sólidas, el agua y el aceite son las 3 clases de suciedad principales. En consecuencia, distintos procesos se solapan en el tratamiento del aire comprimido. La carga de gérmenes y bacterias también merece especial atención. El aire comprimido se utiliza en una amplia gama de sectores y de muchas formas diferentes.
La purga final de línea 1/2" permite la eliminación de los líquidos condensados por las tuberías, sin necesidad de intervenciones manuales. Un recambio de vaso lubricador es el depósito transparente que forma parte de una unidad de lubricación en un sistema de tratamiento de aire comprimido. Un filtro para agua de 10" está diseñado para eliminar impurezas y mejorar la calidad del agua. Un cartucho de filtro de agua de 20" es un componente esencial en muchos sistemas de filtración de agua. Un recambio de purga automática para filtros elimina automáticamente la condensación del aire comprimido en los filtros. Un recambio de filtro Prevost de 1 micra MFM es específico para ser utilizado dentro de una unidad de filtro submicrónico Prevost con una capacidad de filtración de 1 micra (µm). El filtro submicrónico Prevost de 1 micra MFM está diseñado para eliminar partículas sólidas y líquidas de hasta 1 micra. Un recambio de filtro Prevost de 0,01 micra MFS es específico para ser utilizado dentro de una unidad de filtro submicrónico Prevost con una capacidad de filtración de 0,01 µm y la designación MFB. Un indicador del colmatado Prevost indica visualmente el nivel de obstrucción o saturación de un filtro de aire comprimido PREVOST. La escuadra de fijación de filtro submicrónico Prevost asegura un montaje simple, rápido y frontal de los bloques de filtración. Un recambio de vaso para filtro es esencial en sistemas de aire comprimido, ya que su función es contener el agua y la suciedad que el filtro separa del aire comprimido. Se suministra con junta tórica.
Un filtro/regulador lubricador de 2 piezas es una unidad combinada de 2 piezas que realiza tres funciones esenciales en un sistema de aire comprimido: filtrar, regular la presión y lubricar el aire.
¿CÓMO REGULAR LA PRESION DE UN COMPRESOR? ¿Para que sirven los relojitos (manómetros)?
En resumen, la unidad FRL, junto con un sistema de separación de aceite y agua cuando sea necesario, constituye la columna vertebral del tratamiento del aire comprimido. Al garantizar aire limpio, a la presión correcta y con la lubricación adecuada, se maximiza la eficiencia, se minimizan las averías y se extiende considerablemente la vida útil de todos los componentes y equipos neumáticos.
