Los filtros de aire son componentes esenciales en una multitud de industrias, desde la farmacéutica y médica hasta la microelectrónica y la alimentaria. Su función primordial es la de actuar como una barrera protectora, impidiendo la entrada de partículas contaminantes y asegurando la calidad del aire en entornos críticos. Dentro de esta categoría, los filtros HEPA (High-Efficiency Particulate Air) y ULPA (Ultra-Low Penetration Air) representan la vanguardia en tecnología de filtración, diseñados para capturar incluso las partículas más diminutas. Sin embargo, la mera presencia de estos filtros no garantiza la pureza del aire; su integridad y correcto funcionamiento son igualmente cruciales. Aquí es donde entran en juego las pruebas de integridad, un paso indispensable para asegurar que estas barreras protectoras cumplen su cometido de manera efectiva.
La Importancia Fundamental de la Integridad de los Filtros
Un solo defecto en el medio filtrante, o una instalación inadecuada, puede comprometer seriamente la esterilidad de un entorno, la calidad de un producto o proceso, y la clasificación de un área. La norma ISO-14644-3:2005 subraya la importancia de estas pruebas al indicar que se realizan para confirmar la correcta instalación de los sistemas de filtros de aire de alta eficiencia. El objetivo es verificar la ausencia de fugas en la instalación, defectos en los filtros (como pequeños orificios o daños en el medio filtrante y el sello del marco), y fugas en la estructura del banco de filtros. Es fundamental comprender que estas pruebas no verifican la eficiencia intrínseca del filtro, sino su correcta implementación y estado en el sistema.
Consecuencias de Omitir las Pruebas de Integridad
Ignorar las pruebas de integridad de los filtros HEPA y ULPA puede acarrear una cascada de consecuencias negativas, afectando desde la seguridad del paciente hasta la rentabilidad de la operación.
- Contaminación Microbiana: En industrias biotecnológicas, farmacéuticas y médicas, la presencia de microorganismos no controlados puede ser catastrófica, llevando a lotes rechazados, retiros del mercado y, lo más grave, poniendo en riesgo la salud del paciente.
- No Conformidad Regulatoria: Organismos reguladores como la COFEPRIS o la FDA exigen el cumplimiento de estrictos estándares de calidad del aire. La falta de pruebas de integridad puede resultar en observaciones mayores durante auditorías, con las consecuentes sanciones y paralizaciones.
- Paros No Planificados: Un fallo en la filtración puede obligar a detener la producción para identificar y corregir el problema, generando costos adicionales por reprocesos y retrasos en la liberación de productos.
- Partículas No Viables y sus Implicaciones: En sectores como la microelectrónica u óptica, las partículas no viables pueden causar defectos cosméticos y funcionales. En la industria farmacéutica, el incumplimiento del conteo de partículas en líquidos, conforme a la USP 788, puede tener graves repercusiones clínicas.
Riesgos Clínicos de Partículas No Viables en Medicamentos Parenterales
La administración de preparaciones parenterales que contienen partículas inertes (vidrio, fibras, caucho, metales, agregados proteicos) no presenta un riesgo microbiológico directo, sino físico, inflamatorio e inmunológico. Estas partículas pueden desencadenar una serie de efectos adversos en el paciente:
- Émbolos y Oclusión Microvascular: Obstrucción del flujo sanguíneo en pequeños vasos, pudiendo llevar a hipoxemia, disnea, hipertensión pulmonar, accidente cerebro-vascular o infarto agudo al miocardio.
- Tromboflebitis y Daño Endotelial: Inflamación de las venas y daño al revestimiento interno de los vasos sanguíneos, manifestándose con dolor y enrojecimiento en el sitio de infusión, y un riesgo incrementado de trombosis venosa profunda.
- Granulomas por Cuerpo Extraño: Reacciones inflamatorias crónicas que pueden resultar en lesiones nodulares e insuficiencia orgánica progresiva en exposiciones repetidas.
- Respuesta Inflamatoria Sistémica: Manifestaciones como fiebre, escalofríos y un aumento de biomarcadores inflamatorios (IL-6, PCR).
- Reacciones Inmunológicas/Anafilácticas: En pacientes sensibles, pueden ocurrir urticaria, broncoespasmo, hipotensión e incluso choque anafiláctico.
- Alteración de la Eficacia Terapéutica: La presencia de partículas puede llevar a subdosificación, pérdida de potencia o fallo terapéutico.
- Riesgo en Poblaciones Vulnerables: Pacientes con sistemas cardiorrespiratorios comprometidos pueden sufrir complicaciones graves con dosis menores de partículas.
Cada defecto no detectado en un filtro representa un riesgo significativo, comprometiendo meses de trabajo, la reputación de la planta y, en última instancia, la salud de los usuarios finales.
El Proceso de Prueba de Integridad: Asegurando la Estanqueidad
La prueba de integridad de filtros HEPA/ULPA, a menudo denominada "test DOPE" (DOP Test, por su sigla en inglés, aunque se usan otros aerosoles), tiene como objetivo primordial confirmar que los filtros absolutos están correctamente instalados y que no presentan fisuras, roturas o fugas, ya sea por defectos de fabricación, daños durante la instalación o deterioro por uso continuado. El objetivo es verificar la ausencia de fugas que puedan afectar la integridad de los filtros, la calidad y la eficacia del aire.
Técnicas de Detección de Fugas Según ISO-14644-3
La norma ISO-14644-3:2005 describe dos técnicas principales para la detección de fugas:

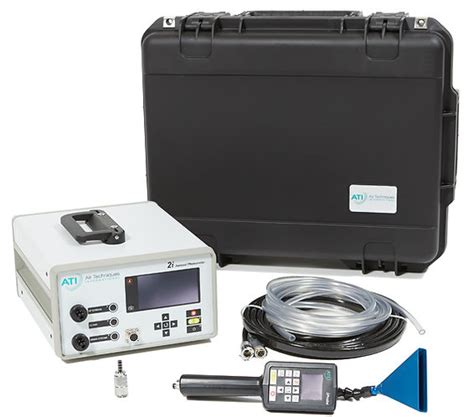

Método B.6.2: Escaneo de Fugas Utilizando un Fotómetro de Aerosol
Este método se basa en la detección de partículas de un aerosol artificial introducido en el sistema.
- Generación de Aerosol: Se introduce un aerosol artificialmente generado (comúnmente a base de aceite de Polialfaolefina - PAO) en el aire antes del filtro. La concentración de este aerosol debe ser lo suficientemente alta para permitir la detección de posibles fugas. El PAO, al ser depositado sobre el filtro o conductos, no genera riesgos adicionales.
- Escaneo del Filtro: La superficie del filtro (lado de descarga o posterior) se escanea lentamente con un fotómetro de aerosol.
- Detección de Fugas: Una fuga se identifica si la concentración de aerosol medida por el fotómetro en el lado de descarga supera un umbral predefinido, típicamente el 0.01% de la concentración inicial del aerosol introducido.
Método B.6.3: Escaneo de Fugas Utilizando un Contador de Partículas Discretas (DPC)
Este método emplea un contador de partículas para una detección más precisa, a menudo en dos etapas para asegurar tanto rapidez como exactitud.
- Escaneo Inicial: Se realiza un escaneo preliminar de la superficie limpia del filtro. Si la cantidad de partículas detectadas excede un nivel aceptable, se procede a una verificación más detallada.
- Medición Estacionaria Adicional: Si el escaneo inicial revela una potencial fuga, se realiza una medición estacionaria en ese punto específico. La detección de partículas por encima del límite aceptable en esta segunda medición confirma la existencia de una fuga.
Las condiciones requeridas para este método incluyen el uso de un aerosol con partículas de diámetro mediano entre 0.1 µm y 0.5 µm, y un contador de partículas (DPC) con un umbral de tamaño igual o inferior al tamaño promedio del aerosol. Puede ser necesaria la dilución del aerosol para evitar errores de concentración.
Preparación y Ejecución del Ensayo
La correcta preparación y ejecución de la prueba de integridad son fundamentales para obtener resultados fiables.
- Identificación de Puntos de Acceso: Se identifica una entrada para el aerosol en la parte anterior del filtro (lado de suministro de aire) y se evalúa la posibilidad de escanear toda la superficie del filtro en el lado de descarga. Si el escaneo completo no es factible, se pueden estudiar soluciones como la instalación de un registro para el test o la toma de muestras del aire filtrado en la salida.
- Retirada de Difusores: En el caso de filtros terminales instalados en salas limpias, es necesario desmontar las rejillas difusoras antes de realizar el ensayo.
- Verificación del Sistema HVAC: Un control previo esencial es la comprobación del correcto funcionamiento del sistema HVAC o del equipo de ventilación.
- Calibración de Equipos: Los equipos utilizados durante el ensayo, como generadores de aerosoles y fotómetros, deben contar con certificados de calibración válidos y estar sujetos a un plan de calibración anual.
Operaciones Clave Durante el Ensayo
- Calibración Interna: Se realiza una calibración interna del fotómetro al 100%.
- Retiro de Prefiltros: Si es posible, se retiran los prefiltros para optimizar el acceso al filtro absoluto.
- Inyección de Aerosol: El aerosol se inyecta en la corriente de aire antes del filtro.
- Reparación de Fugas: Cualquier reparación de fugas solo se admite si está acordada previamente con el cliente. Las reparaciones en el medio filtrante no deben bloquear o restringir más del 0.5% de la cara del filtro, y la longitud máxima de cada reparación no debe exceder los 3 cm, según la norma EN 1822-2.
La norma especifica que los fabricantes de módulos terminales suelen prever un orificio de muestreo en el pleno del módulo terminal. Este orificio puede ser utilizado tanto para medir la presión diferencial generada por el ensuciamiento del filtro HEPA como para medir la concentración de aerosoles antes del escaneo del filtro.
El Rol de KOWA en la Prueba de Integridad y Filtración
KOWA, fundada en 1986, se ha consolidado como un innovador líder en tecnología de salas limpias en Taiwán. La empresa se especializa en la producción de filtros de aire de alta eficiencia (HEPA) y de ultra baja penetración (ULPA), así como en unidades de ventilador (FFU). KOWA ofrece una amplia gama de productos, incluyendo filtros medios y gruesos, y filtros de ventiladores de CA y EC/CC.
Zwei Ingeniería - Ensayo de integridad en filtro HEPA
KOWA proporciona servicios profesionales de pruebas de PAO para salas limpias en las industrias de biotecnología, farmacéutica y médica. La prueba de PAO es un método de detección de fugas basado en aerosol, utilizado para la prueba de integridad de filtros en entornos de sala limpia. Este servicio se alinea con las normativas internacionales y las exigencias de calidad de estas industrias críticas.
Sus filtros de aire y FFUs cuentan con prestigiosos certificados ISO, FM y CE, lo que atestigua la excepcional calidad y confiabilidad de sus productos. KOWA se enorgullece de liderar la industria en la fabricación de maquinaria y equipos de vanguardia para la filtración de aire en salas blancas, combinando décadas de experiencia con un compromiso inquebrantable con la excelencia.
Características y Aplicaciones de los Filtros KOWA
Los filtros HEPA y ULPA de KOWA están diseñados para cumplir con los más altos estándares de rendimiento y seguridad.
Filtros HEPA y ULPA: Especificaciones y Certificaciones
Los filtros HEPA y ULPA son la última barrera frente a partículas viables y no viables. La verificación de su integridad mediante pruebas es un paso imprescindible.
Certificados: Los productos de KOWA ostentan certificados ISO, FM y CE.

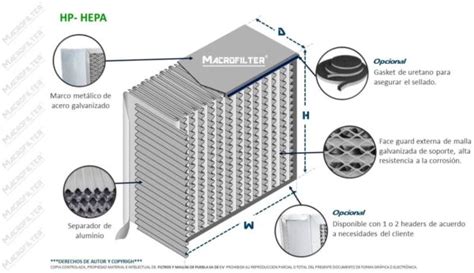

Características Generales (Ejemplo de Filtro THE-MDE12/13):

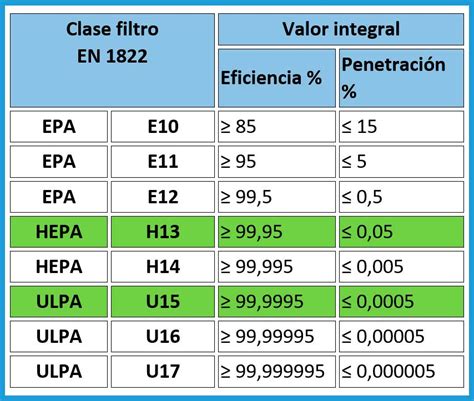

- Clase de Filtración EN1822: E12-H13
- Medio: Papel de mini-pliegues de fibra de vidrio.
- Marco: Galvanizado o poliestireno.
- Lut (Adhesivo): Poliuretano.
- Separadores: Hilos termoplásticos continuos.
- Junta: Neopreno plano o poliuretano semirrígido monobloque.
- Pérdida de Carga Final: 600 Pa.
- Temperatura Máxima en Servicio Continuo: 70°C.
- Humedad Relativa: 70-80%.
Se proporcionan tablas detalladas con dimensiones (Base A, Altura B, Profundidad C), superficie (m²) y caudal de aire (m³/h) para diferentes modelos (THE-MDE120G, THE-MD130G), junto con la caída de presión (Delta P) asociada. También se incluyen métricas de consumo energético (kWh/año) y clases energéticas según directrices de Eurovent.
Áreas de Aplicación
Los sistemas de filtración de KOWA están adaptados a una amplia gama de sectores que requieren una calidad de aire prístina:
- Industrias Farmacéuticas y Biotecnológicas: Para la producción de medicamentos, vacunas y terapias, donde la esterilidad es crítica.
- Centros Médicos y Quirófanos: Para garantizar un ambiente libre de patógenos y asegurar la seguridad de pacientes y personal.
- Laboratorios de Investigación: Para proteger experimentos sensibles de la contaminación ambiental.
- Industria de Semiconductores y Microelectrónica: Para prevenir defectos causados por partículas en la fabricación de componentes electrónicos.
- Industria Alimentaria y de Bebidas: Para mantener la higiene en las líneas de producción y prevenir la contaminación de alimentos.
- Salas Limpias en General: Para cualquier entorno que requiera un control estricto de partículas en el aire.
La Evolución de la Filtración y Certificación
La historia de los filtros de aire se remonta al siglo XIX, inicialmente diseñados para proteger contra enfermedades. Con la industrialización, la necesidad de aire limpio en fábricas se hizo evidente. En la década de 1950, surgieron los filtros HEPA, desarrollados para atrapar partículas radiactivas en instalaciones nucleares. Su eficacia contra micropartículas pronto los hizo populares en otras industrias.
La certificación de integridad surgió como respuesta a la creciente demanda de estándares de calidad y seguridad. Las industrias necesitaban garantías sobre la eficacia de los filtros. En la década de 1980, organismos internacionales comenzaron a establecer normativas, y con el tiempo, la certificación se volvió más rigurosa, evolucionando las pruebas para detectar fugas y asegurar la estanqueidad.
La Certificación de Integridad: Más Allá de la Eficiencia Intrínseca
La certificación de integridad de filtros de aire no es meramente un requisito técnico, sino una necesidad crítica para garantizar la salud y seguridad en entornos industriales y médicos. El aire en áreas críticas, ya sea en hospitales, laboratorios o instalaciones de producción, debe estar impecablemente filtrado. Estos filtros no solo retienen partículas comunes, sino que también son la primera línea de defensa contra agentes patógenos peligrosos.
Aunque cada filtro viene con una certificación de eficiencia proporcionada por el fabricante, basada en ensayos de laboratorio, esta no es suficiente en el mundo real. Los filtros pueden sufrir daños inadvertidos durante su transporte, almacenamiento, manipulación o instalación. Estos daños, a veces imperceptibles, pueden comprometer seriamente la eficacia del filtro. Por ello, es esencial contar con una certificación adicional que mida su estanqueidad in situ, garantizando que el filtro funciona correctamente en la práctica, evitando fugas.
El test de estanqueidad de filtros confirma, mediante pruebas físicas, que la instalación, calidad y estado del filtro de aire son adecuados. Toda industria con áreas críticas donde se deba cuidar la calidad del aire para prevenir la contaminación cruzada debe garantizar la integridad de los filtros de los sistemas HVAC.
Desafíos y Soluciones en la Certificación
El proceso de certificación de integridad presenta desafíos:
- Daño Físico: Los filtros pueden dañarse durante el transporte o instalación, afectando su eficiencia y estanqueidad.
- Obstrucción Prematura: Fugas o defectos pueden llevar a una obstrucción más rápida del filtro.
- Fugas: Pueden surgir de sellados inadecuados, defectos de fabricación o daños, comprometiendo la calidad del aire filtrado.
- Falta de Mantenimiento: La ausencia de mantenimiento regular puede llevar a fallos en el sistema de filtración.
Para superar estos desafíos, es vital la inspección regular, la verificación de la integridad y el funcionamiento del filtro, y la formación del personal. Las pruebas de estanqueidad detectan y localizan fugas, mientras que un equipo bien informado puede identificar y solucionar problemas rápidamente. Trabajar con expertos en certificación, como KOWA o Cercal, ofrece soluciones personalizadas y asegura el cumplimiento de normativas y sistemas de calidad.
El Futuro de la Filtración y la Certificación
El aire limpio es esencial para la salud y el bienestar. En un mundo industrializado, la calidad del aire es una preocupación creciente. La contaminación y las enfermedades transmitidas por el aire resaltan su importancia. Las industrias dependen de aire puro, y un filtro defectuoso puede tener consecuencias graves. La certificación de integridad garantiza que los filtros funcionen correctamente, actuando como un sello de garantía.
El futuro de la certificación es prometedor. Las tecnologías avanzan y las normativas se vuelven más estrictas. Las empresas buscan garantizar la calidad del aire en sus operaciones. Considerar la certificación de integridad de filtros de aire es una inversión en salud, seguridad y calidad, asegurando que las barreras protectoras contra las partículas sean tan robustas como se espera.
