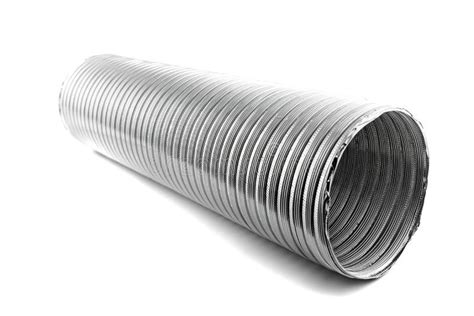

El tubo corrugado de aluminio, también conocido como tubo flexible de aluminio o aluflex, se ha consolidado como un componente esencial en una amplia gama de sistemas de ventilación y extracción de aire. Su diseño, caracterizado por una estructura en espiral de aluminio, le confiere una flexibilidad excepcional, permitiendo su adaptación a espacios reducidos y configuraciones complejas. Esta versatilidad, combinada con su resistencia y durabilidad, lo convierte en la solución ideal para aplicaciones que van desde la extracción de humos en cocinas y talleres hasta sistemas de climatización en caravanas y entornos industriales.
Composición y Materiales: La Base de su Rendimiento
La construcción de estos tubos es fundamental para entender su funcionalidad. Generalmente, están fabricados a partir de aluminio puro, seleccionado por su ligereza, resistencia a la corrosión y capacidad para soportar temperaturas moderadamente altas. La estructura corrugada se logra mediante un proceso de conformado en espiral, que a su vez puede estar reforzado con un alambre de acero oculto. Esta espiral no solo aporta rigidez estructural, sino que también permite que el tubo se expanda y contraiga, facilitando su instalación y almacenamiento.
Existen variaciones en la composición para optimizar su rendimiento. Algunos modelos, como el Intelmann FLEX, presentan un mayor grosor del material, alcanzando los 120 µm. Este incremento en el espesor del aluminio no solo lo hace menos susceptible a daños mecánicos, sino que también le confiere una mayor rigidez inherente, manteniendo al mismo tiempo una notable flexibilidad. Otros tubos, como el modelo de Espiroflex, se componen de hasta tres capas: una armadura en alambre de acero en espiral, una capa de papel de aluminio y una capa de polímeros. Esta estructura multicapa puede mejorar la resistencia química y térmica del conducto.
La ausencia de halógenos y silicona en la composición de muchos de estos tubos es una característica importante, especialmente en aplicaciones donde la seguridad y la pureza del aire son primordiales, como en sistemas de ventilación controlada para el hogar o en entornos sensibles.
Propiedades y Características Técnicas Clave
La eficacia de un tubo corrugado de aluminio se define por una serie de características técnicas que determinan su idoneidad para cada aplicación específica:
Flexibilidad y Adaptabilidad
Una de las virtudes más destacadas de estos tubos es su excepcional flexibilidad. Pueden doblarse y adaptarse a recorridos complejos, lo que simplifica enormemente la instalación en comparación con conductos rígidos. La capacidad de extenderse desde una longitud comprimida (a menudo alrededor de 0.5 a 1.2 metros) hasta su longitud total (que puede variar entre 5 y 10 metros) facilita su transporte y almacenamiento. Por ejemplo, un tubo que se suministra comprimido a 0.6 metros puede extenderse hasta 5 metros lineales, y en otros casos, hasta 10 metros. Esta extensibilidad es crucial para alcanzar puntos de extracción distantes o para ajustarse a las dimensiones de espacios de difícil acceso, como en caravanas.
Resistencia a la Temperatura y Presión
Los tubos flexibles de aluminio están diseñados para operar en un rango de temperaturas considerable. Si bien algunos modelos pueden soportar hasta 200 °C, otros, como el Intelmann FLEX, llegan a los 250 °C, y el tubo flexible de aluminio para extracción de gases y humos de Espiroflex es resistente a temperaturas de hasta 300 °C. Esta capacidad les permite manejar aire caliente o humos sin degradarse.
En cuanto a la presión, la mayoría de estos conductos soportan presiones positivas de hasta 3000 Pa y presiones negativas máximas de hasta -750 Pa. Estas especificaciones son importantes para asegurar que el tubo mantenga su integridad estructural y no colapse bajo la succión del sistema de ventilación o la presión del aire impulsado.
Estanqueidad al Aire
La estanqueidad al aire es un factor crítico para la eficiencia de cualquier sistema de ventilación. Los tubos corrugados de aluminio, especialmente aquellos con un mayor grosor de material o construcciones multicapa, garantizan un alto nivel de estanqueidad. La clase de estanqueidad D, por ejemplo, indica un rendimiento superior en este aspecto. Una buena estanqueidad previene fugas de aire, lo que a su vez optimiza el rendimiento del sistema, reduce el consumo energético y evita la entrada de contaminantes no deseados en el espacio a ventilar.
Velocidad del Aire
Estos conductos son capaces de manejar velocidades de aire significativas, a menudo hasta 30.0 m/s. Esta alta capacidad de flujo de aire los hace adecuados para sistemas de extracción de alto rendimiento, donde es necesario evacuar grandes volúmenes de aire de manera rápida y eficiente.
Radio de Curvatura

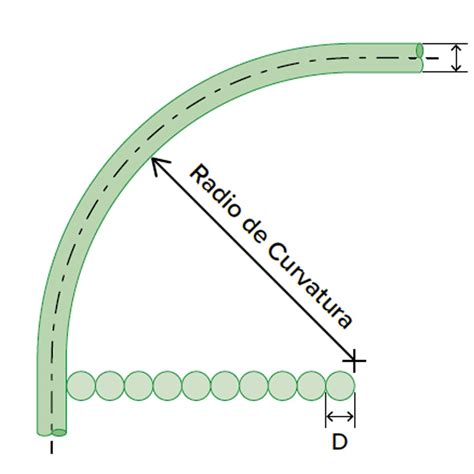

El radio de curvatura mínimo, típicamente de 1 vez el diámetro del tubo, permite realizar giros pronunciados sin comprometer el flujo de aire ni dañar la estructura del conducto. Esta característica es fundamental para la instalación en espacios confinados donde los recorridos rectos no son posibles.
Aplicaciones Comunes: Del Hogar a la Industria
La versatilidad del tubo corrugado de aluminio se refleja en la amplitud de sus aplicaciones:
Ventilación Doméstica y Cocinas
En el ámbito doméstico, estos tubos son fundamentales para la conexión de campanas extractoras en cocinas. Permiten dirigir los humos y olores generados durante la cocción hacia el exterior de la vivienda. La disponibilidad de modelos pintados en negro mate, como el tubo flexible de aluminio Intelmann FSL, ofrece una solución estética discreta que armoniza con el diseño de muchas estufas y campanas modernas, eliminando el contraste visual que a menudo presentan los tubos plateados tradicionales.
Sistemas de Climatización y Ventilación Controlada
Se utilizan en sistemas de aire acondicionado móviles, así como en sistemas de ventilación controlada para el hogar (VMC). Su flexibilidad facilita la conexión entre unidades y la adaptación a las necesidades específicas de cada instalación, contribuyendo a mantener una calidad del aire interior óptima.
Aplicaciones Industriales y Comerciales
En entornos industriales y comerciales, los tubos flexibles de aluminio son esenciales para la extracción de humos y gases en fábricas, talleres, laboratorios y cocinas comerciales. Su resistencia a altas temperaturas y a sustancias químicas los hace ideales para evacuar gases tóxicos, humos de soldadura o vapores calientes. La capacidad de adaptación a diferentes diámetros y longitudes permite su integración en sistemas de ventilación a gran escala.
Vehículos Recreativos y Garajes
En caravanas y autocaravanas, estos tubos son una solución práctica para la ventilación y la extracción de humos, aprovechando su flexibilidad y facilidad de instalación en espacios limitados. También se emplean en la ventilación de garajes subterráneos para eliminar los gases de escape de los vehículos.
Telegrow - Tubo Flexible de Aluminio
Consideraciones Adicionales para la Instalación y Mantenimiento
La correcta instalación y el mantenimiento adecuado de los tubos corrugados de aluminio son cruciales para garantizar su longevidad y el rendimiento óptimo del sistema de ventilación.
Instalación
- Fijación: Para asegurar una conexión firme y estanca, se recomienda el uso de cintas de aluminio adhesivas o abrazaderas. Estas herramientas ayudan a sellar las uniones y prevenir fugas de aire.
- Longitud: Es importante tener en cuenta la relación entre la longitud comprimida y la longitud extendida. Por ejemplo, si se compra una longitud de 20 cm, una vez estirado puede alcanzar hasta 1 metro. Comprender esta proporción es clave para adquirir la cantidad correcta de material.
- Profesionales Cualificados: En caso de duda sobre la instalación, se recomienda contactar con un profesional cualificado para evitar riesgos y asegurar una correcta ejecución.
- Protección: Durante la instalación, es prudente utilizar equipo de protección personal, como protección para los ojos, guantes y mascarilla de respiración, especialmente si se trabaja con herramientas manuales o eléctricas.
Mantenimiento
- Limpieza: La limpieza regular del interior del tubo ayuda a mantener un flujo de aire eficiente y previene la acumulación de suciedad o residuos que podrían afectar la calidad del aire.
- Inspección: Se deben realizar inspecciones periódicas para detectar posibles daños, como perforaciones, rasgaduras o deformaciones, que podrían comprometer la integridad del conducto.
- Reemplazo: Si un tubo se daña o muestra signos de desgaste, debe ser reemplazado de inmediato para mantener la seguridad y la eficiencia del sistema de ventilación. El proceso de reemplazo suele ser sencillo, consistiendo en quitar la pieza dañada y colocar la nueva.
Evolución y Variantes: Intelmann FLEX y Modelos Aislados
La continua innovación en el campo de los conductos flexibles ha dado lugar a mejoras significativas. El Intelmann FLEX representa una evolución del tubo flexible de aluminio tradicional, ofreciendo una mayor estabilidad y resistencia al daño gracias a un mayor grosor del material (120 µm). A pesar de su mayor rigidez inherente, conserva una flexibilidad notable.

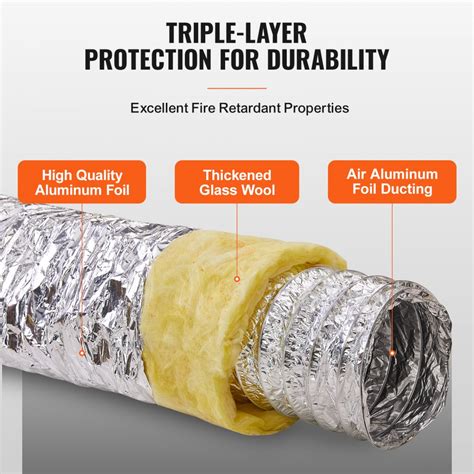

Además, existen conductos aislados diseñados para optimizar el rendimiento térmico. Estos conductos incorporan una capa de aislamiento térmico, a menudo lana, que ayuda a prevenir la condensación y a reducir las pérdidas o ganancias de calor. La especificación del diámetro en estos casos se refiere al diámetro interior de la manguera aislante. Un conducto en espiral de 80 mm, por ejemplo, puede aislarse con una manguera aislante de diámetro interno similar (DIS80).
Otro ejemplo de mejora es el Sonodec 25, que combina un tubo interior laminado de aluminio perforado con una capa de lana aislante acústica y térmica, y una cubierta exterior laminada de aluminio. Este tipo de conducto está diseñado para aplicaciones que requieren tanto aislamiento térmico como acústico, operando en un rango de temperaturas de -30 °C a 140 °C y soportando presiones de hasta +2500 Pa.
Selección del Tubo Adecuado: Factores a Considerar
Elegir el tubo corrugado de aluminio correcto implica considerar varios factores clave para asegurar que cumpla con los requisitos de la aplicación:
- Diámetro: Disponible en una amplia gama de diámetros nominales (interiores), desde 80 mm hasta 150 mm, e incluso diámetros específicos como 100, 110, 120 y 130 mm en algunos modelos. Es crucial seleccionar el diámetro adecuado para que coincida con las conexiones del equipo de ventilación y el flujo de aire requerido.
- Longitud: Determinar la longitud total necesaria, teniendo en cuenta su estado comprimido y extendido, es fundamental para asegurar una conexión continua y sin tensiones.
- Temperatura y Presión: Verificar que el tubo pueda soportar las temperaturas y presiones máximas y mínimas del sistema.
- Aplicación Específica: Considerar si se requiere resistencia a productos químicos, aislamiento térmico o acústico adicional, o un acabado estético particular (como el negro mate).
- Normativas: Asegurarse de que el tubo cumple con las normativas y estándares aplicables (como la Clase de fuego Euro según EN 13501-1 A1, o la conformidad con VDI 6022 para sistemas de ventilación).
En resumen, el tubo corrugado de aluminio es un componente versátil y eficiente, indispensable en una multitud de aplicaciones de ventilación. Su diseño innovador, combinado con la selección de materiales de alta calidad, garantiza un rendimiento fiable y duradero, contribuyendo a la mejora de la calidad del aire y la eficiencia energética en diversos entornos.
