La correcta operación y longevidad de cualquier sistema de bombeo hidráulico depende en gran medida de la calidad y funcionalidad de sus componentes periféricos. Entre estos, la válvula de pie con filtro se erige como un elemento crucial, desempeñando un papel fundamental en la protección de la bomba y en la optimización del rendimiento del sistema. Este artículo se adentra en las características, funcionamiento y beneficios de la válvula de pie con filtro, con un enfoque particular en el modelo ø150 filtro acero inoxidable PN10, tal como lo describe el equipo de Mundoriego.
Comprendiendo la Válvula de Pie: El Guardián Silencioso
En su esencia, una válvula de pie es un dispositivo de retención unidireccional diseñado para instalarse en el extremo de succión de una tubería, típicamente sumergida en la fuente de agua (un pozo, depósito o río). Su función principal es permitir que el fluido ingrese a la tubería cuando la bomba está en funcionamiento, pero evitar que regrese cuando la bomba se detiene. Este mecanismo de retención es vital para mantener la tubería llena de líquido, eliminando la necesidad de cebar la bomba en cada arranque y asegurando un funcionamiento continuo y eficiente.
El modelo específico ø150 filtro acero inoxidable PN10, tal como se describe, presenta un diseño ingenioso para lograr esta función. El cierre se realiza mediante una tapa móvil, cuyo movimiento está cuidadosamente guiado a través de un eje. Para asegurar que la tapa permanezca en su lugar cuando no hay flujo, se incorpora un resorte. Este resorte, junto con el peso inherente de la columna de agua, es lo que devuelve la tapa a su posición de cierre una vez que el flujo cesa.

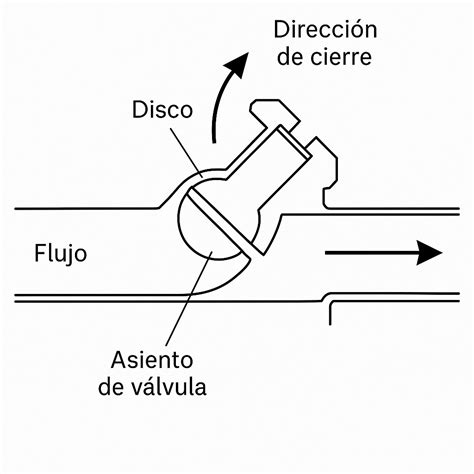

El Mecanismo de Acción: De la Aspiración al Cierre
El proceso de operación de esta válvula es un ciclo continuo y eficiente. Cuando la bomba se activa y comienza a aspirar, la presión generada dentro de la tubería es suficiente para levantar la tapa móvil. Este movimiento ascendente, superando la resistencia del resorte, abre el paso del fluido y permite que el agua fluya libremente hacia la bomba. Es en este punto donde la válvula cumple su función primaria de permitir la entrada de líquido.
Una vez que el flujo se detiene, ya sea por la parada de la bomba o por una interrupción en el suministro, la dinámica de la válvula cambia. El resorte, que había sido comprimido, ahora ejerce su fuerza para empujar la tapa hacia abajo. Simultáneamente, el peso de la columna de agua que aún reside en la tubería ejerce presión sobre la tapa, contribuyendo a su descenso. La combinación de estos dos factores asegura que la tapa vuelva a su posición original, sellando eficazmente la entrada de la tubería.
La Importancia del Cierre y la Estanqueidad
La eficacia del cierre es un parámetro crítico en cualquier válvula de retención, y la válvula de pie con filtro ø150 no es una excepción. El cierre se produce mediante el contacto entre una tapa metálica y un anillo de neopreno vulcanizado. Esta combinación de materiales está diseñada para lograr una estanqueidad total, incluso a presiones muy bajas, específicamente a partir de 0,2 bar.
Esta capacidad de sellado a baja presión tiene implicaciones significativas. En primer lugar, minimiza el vaciado de la tubería cuando la bomba se detiene. Un vaciado mínimo significa que la columna de agua se mantiene en gran medida dentro de la tubería, lo que reduce drásticamente el esfuerzo y el tiempo necesarios para cebar la bomba en el siguiente arranque. Esto no solo ahorra energía, sino que también prolonga la vida útil de la bomba al evitar operaciones en seco.
Además, la estanqueidad lograda a baja presión permite el uso de resortes con una constante de baja fuerza. Un resorte de baja constante ejerce menos resistencia al flujo de entrada, lo que se traduce directamente en una reducción de las pérdidas de carga. Las pérdidas de carga son la disminución de la presión del fluido a medida que este se mueve a través de la tubería y sus componentes. Minimizar estas pérdidas es esencial para asegurar que la bomba opere de manera eficiente y que el sistema pueda alcanzar los caudales y presiones deseados.
El Rol Protector del Filtro Integrado
Una característica distintiva y de gran valor de este modelo de válvula de pie es la incorporación de un filtro colador de acero inoxidable. Este filtro no es un mero accesorio, sino un componente integral que protege activamente el sistema de bombeo. Su función principal es actuar como una barrera física, impidiendo la entrada de cuerpos extraños al sistema.
Estos cuerpos extraños pueden ser de diversa índole: arena, grava, hojas, ramas u otros sedimentos presentes en la fuente de agua. Si estos elementos lograran acceder a la bomba, podrían causar daños significativos. Las partes móviles de la bomba, como los impulsores y los sellos, son particularmente vulnerables a la abrasión y al desgaste causado por partículas sólidas. El daño a estos componentes puede resultar en una disminución del rendimiento de la bomba, un aumento del consumo de energía e incluso fallos catastróficos que requerirían costosas reparaciones o reemplazos.
El filtro colador de acero inoxidable, al retener estas partículas antes de que entren en la tubería y lleguen a la bomba, actúa como una línea de defensa esencial. El uso de acero inoxidable para el filtro no solo garantiza su durabilidad y resistencia a la corrosión, especialmente en entornos acuáticos, sino que también proporciona la resistencia necesaria para soportar las condiciones operativas.
Selección de Materiales: Durabilidad y Rendimiento
La longevidad y la fiabilidad de una válvula de pie están intrínsecamente ligadas a la calidad de los materiales con los que está fabricada. El modelo ø150 filtro acero inoxidable PN10 exhibe una cuidadosa selección de materiales, optimizada para el rendimiento y la resistencia en entornos hidráulicos exigentes.
Campana y tapa en fundición dúctil gris GG-25: La fundición dúctil gris, también conocida como hierro nodular, es un material conocido por su alta resistencia a la tracción y su buena ductilidad. Esto significa que puede soportar cargas significativas y deformarse hasta cierto punto antes de fallar, lo que es crucial para la robustez de la campana y la tapa, que son las partes estructurales principales de la válvula y están expuestas a la presión del agua. La designación GG-25 especifica la calidad y las propiedades mecánicas del material.
Filtro colador, resorte y tornillería en acero inoxidable: El uso de acero inoxidable para estos componentes es una elección estratégica. El acero inoxidable es inherentemente resistente a la corrosión, lo cual es vital para todas las partes que estarán en contacto constante con el agua, especialmente en el filtro que puede acumular sedimentos. La resistencia del acero inoxidable también asegura que el resorte mantenga su elasticidad y fuerza a lo largo del tiempo, y que la tornillería permanezca segura y libre de óxido, facilitando el mantenimiento si fuera necesario.
Eje en latón laminado: El latón es una aleación de cobre y zinc conocida por su buena resistencia a la corrosión y su capacidad para soportar el desgaste. El uso de latón laminado para el eje, que guía el movimiento de la tapa, proporciona la durabilidad necesaria para un funcionamiento suave y repetido sin degradación prematura.
Vulcanizado en neopreno 65º: El neopreno es un caucho sintético que ofrece una excelente resistencia a la abrasión, al ozono, al envejecimiento y a una amplia gama de productos químicos que podrían estar presentes en el agua. La dureza especificada de 65º en la escala Shore A indica un nivel de rigidez que es ideal para crear un sello hermético contra la tapa metálica, garantizando la estanqueidad requerida incluso a bajas presiones. El proceso de vulcanización mejora aún más las propiedades del caucho, haciéndolo más duradero y resistente.
Estos materiales, seleccionados por sus propiedades individuales y su compatibilidad, trabajan en conjunto para crear una válvula de pie robusta, fiable y de larga duración, capaz de operar eficazmente en diversas condiciones.
Consideraciones de Instalación y Mantenimiento
La correcta instalación de la válvula de pie es fundamental para su rendimiento óptimo. Debe ser instalada en la posición vertical, con la tapa abriéndose hacia arriba, y completamente sumergida en el agua para asegurar su correcto funcionamiento y para que el peso de la columna de agua contribuya al cierre. La conexión a la tubería de succión debe ser segura y estanca para evitar la entrada de aire, lo que podría causar cavitación en la bomba.
En cuanto al mantenimiento, el filtro colador es el componente que requerirá atención periódica. La frecuencia de limpieza dependerá de la calidad del agua y de la cantidad de sedimentos presentes. Se recomienda inspeccionar y limpiar el filtro regularmente para asegurar que no esté obstruido, lo que podría restringir el flujo de agua y afectar el rendimiento de la bomba. La limpieza generalmente implica desatornillar el cuerpo del filtro, retirar el colador y limpiarlo con agua y un cepillo.
Aplicaciones y Beneficios Clave
La válvula de pie con filtro ø150 filtro acero inoxidable PN10 es un componente versátil con una amplia gama de aplicaciones. Es especialmente adecuada para:
- Sistemas de riego agrícola: Donde se bombea agua desde pozos, ríos o embalses para la irrigación de cultivos.
- Suministro de agua potable: En sistemas de abastecimiento de agua que extraen agua de fuentes subterráneas o superficiales.
- Aplicaciones industriales: Para el bombeo de agua en procesos industriales, sistemas de refrigeración o de tratamiento de aguas.
- Estanques y fuentes ornamentales: Para mantener el nivel del agua y proteger las bombas de desechos.
Los beneficios clave de utilizar este tipo de válvula incluyen:
- Protección de la bomba: El filtro integrado previene la entrada de sedimentos y escombros, salvaguardando los componentes internos de la bomba de daños y desgaste prematuro.
- Arranque rápido y eficiente: Al mantener la tubería llena de agua, se elimina la necesidad de cebado manual, lo que acelera el proceso de arranque y reduce el consumo de energía.
- Reducción de pérdidas de carga: El diseño de baja presión de apertura y el resorte de baja constante minimizan la resistencia al flujo, asegurando una mayor eficiencia hidráulica.
- Durabilidad y resistencia: La selección de materiales de alta calidad, como la fundición dúctil gris y el acero inoxidable, garantiza una larga vida útil incluso en condiciones operativas adversas.
- Estanqueidad fiable: El sistema de cierre con neopreno vulcanizado proporciona un sellado hermético a muy bajas presiones, minimizando el vaciado de la tubería.
💧¿CÓMO TENER BUENA PRESIÓN DE AGUA EN TU HOGAR CON ESTE SISTEMA DE BOMBEO POR PRESIÓN CONSTANTE ?
Consideraciones Técnicas Adicionales
La designación "PN10" se refiere a la clase de presión nominal de la válvula, indicando que está diseñada para operar de manera segura en sistemas con una presión de trabajo de hasta 10 bares (aproximadamente 145 psi). Esta clasificación es importante para asegurar la compatibilidad de la válvula con la presión máxima esperada en el sistema.
El peso de 26 Kg para el modelo ø150 sugiere una construcción robusta y materiales densos, lo cual es coherente con su fabricación en fundición dúctil. Este peso también indica la necesidad de un soporte adecuado durante la instalación para asegurar que la válvula y la tubería de succión estén firmemente ancladas.
La elección del diámetro ø150 (que generalmente se refiere al diámetro nominal de la tubería a la que se conecta, típicamente en milímetros) es crucial para asegurar que la válvula no restrinja el flujo de manera significativa. Un diámetro adecuado garantiza que la capacidad de la válvula se alinee con la capacidad de la bomba y el caudal requerido por el sistema.
En resumen, la válvula de pie con filtro, ejemplificada por el modelo ø150 filtro acero inoxidable PN10, es un componente indispensable en cualquier sistema de bombeo que requiera fiabilidad, eficiencia y protección. Su diseño inteligente, la cuidadosa selección de materiales y la integración de un filtro protector la convierten en una inversión valiosa para la longevidad y el rendimiento óptimo de los sistemas hidráulicos.
