La filtración es un proceso fundamental en innumerables aspectos de nuestra vida diaria y en una vasta gama de industrias. Desde la preparación de una simple taza de café hasta la producción de medicamentos y la purificación de agua, la capacidad de separar partículas no deseadas de líquidos o gases es de suma importancia. En el contexto del tratamiento del agua, la velocidad de filtración se define como la medida de cuánta agua pasa a través de un filtro de cierto tamaño durante un tiempo específico. Típicamente, las tasas de filtración se expresan en galones por minuto por pie cuadrado de área de filtro (gpm/ft²), o en unidades métricas como m³/h/m², representando el flujo de agua a través de la superficie del medio filtrante.
La Importancia de la Filtración en Procesos Industriales
La filtración de procesos es esencial para eliminar partículas, contaminantes u otras sustancias no deseadas de líquidos o gases como parte del proceso de producción. Su función principal es ayudar a separar los sólidos de los líquidos o los vapores de las corrientes de gas, garantizando así que el producto final cumpla con los estándares de calidad y seguridad requeridos. Este paso es crucial en industrias tan diversas como la alimentaria y de bebidas, farmacéutica, cosmética, nutrición animal, química y microelectrónica.
Cuando el medio filtrante atrapa un gran número de partículas, estas forman lo que se conoce como un "lecho de partículas" o "torta de filtro". Una vez que esta torta se ha creado, se convierte en el medio filtrante primario y es fundamental para lograr una filtración eficaz. Para facilitar la formación de esta torta de filtro, a menudo se añaden medios filtrantes comunes como tierra de diatomeas o carbón activado.
En la industria alimentaria y de bebidas, por ejemplo, este principio se aplica comúnmente para clarificar líquidos altamente coloidales como la cerveza, el vino y los zumos. La efectividad del proceso de filtración, y por ende la calidad del producto, está intrínsecamente ligada a la velocidad a la que se lleva a cabo. Una velocidad de filtración inadecuada puede resultar en una separación ineficiente o, por el contrario, en una saturación prematura del filtro.
Mecanismos de Filtración: Más Allá de la Simple Separación
Existen diversos mecanismos y tipos de filtración, cada uno con sus propias características y aplicaciones. Comprender estos mecanismos es clave para optimizar la velocidad de filtración y la selección del medio adecuado.

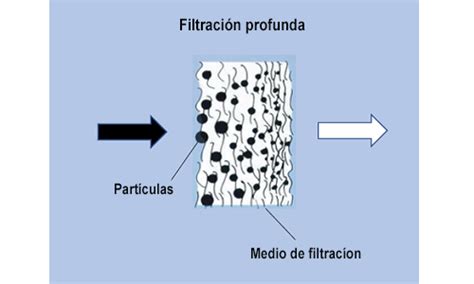

Filtración en Profundidad (Depth Filtration)
La filtración en profundidad atrapa las partículas a lo largo de toda la profundidad del medio filtrante, no solo en su superficie. El filtro suele estar compuesto por materiales fibrosos, granulares o sinterizados que se prensan, enrollan o unen de otro modo para formar un intrincado laberinto de canales de flujo. Las fibras o partículas forman canales irregulares, lo que resulta en una ruta tortuosa para las partículas. Gracias a diferentes mecanismos de retención, los filtros de profundidad son capaces de capturar partículas mucho más pequeñas que el diámetro del canal, a lo largo de toda la matriz del filtro.
Los filtros de profundidad se aplican ampliamente en la filtración de procesos, por ejemplo, para eliminar colores, recuperar catalizadores o separar partículas no disueltas. Además, debido a su gran capacidad de retención de suciedad, a menudo se utilizan como pasos de prefiltración para proteger filtros de membrana más finos en aplicaciones estériles o de ósmosis inversa. La velocidad de filtración en estos sistemas debe ser cuidadosamente controlada para maximizar la retención a lo largo de la profundidad del medio.
Tamizado o Filtración de Superficie (Surface Filtration)
El tamizado es el tipo de filtración más reconocible, utilizando un efecto de tamizado, también conocido como exclusión por tamaño. Las partículas más grandes que las aberturas de la malla del filtro son retenidas en la superficie, mientras que las partículas más pequeñas pasan a través de ellas. Por esta razón, también se denomina filtración de superficie. En la cocina diaria, colamos la pasta con un colador para drenar el agua, lo cual es un ejemplo de filtración de superficie.
En la filtración de procesos, los filtros de membrana con poros pequeños son un buen ejemplo, ya que pueden retener bacterias en la superficie. A menudo se aplican como el paso de filtración final para esterilizar el líquido. La velocidad de filtración en este caso está directamente relacionada con el tamaño de los poros y la presión aplicada; una velocidad excesiva podría forzar partículas a través de la membrana, comprometiendo la esterilidad.
Filtración de Flujo Cruzado (Cross-Flow Filtration)
En la filtración de flujo cruzado, el fluido no fluye directamente a través del medio filtrante (lo que se conoce como "filtración de extremo muerto" o "dead-end filtration"), sino que circula a lo largo de la superficie del medio filtrante. Un ejemplo común de filtración de flujo cruzado es la ósmosis inversa, donde el efluente es agua purificada. La filtración de flujo cruzado se aplica ampliamente en la ultrafiltración láctea, entre otras aplicaciones.
Este método ofrece ventajas significativas, especialmente cuando se manejan fluidos con alta carga de sólidos, ya que la corriente lateral ayuda a eliminar las partículas acumuladas en la superficie del filtro, evitando la formación de una torta de filtro densa que podría obstruir el medio y reducir drásticamente la velocidad de filtración. La velocidad de flujo tangencial es un parámetro crítico en este tipo de filtración.
Parámetros Clave y Consideraciones en la Velocidad de Filtración
La velocidad de filtración no es un valor estático, sino que está influenciada por una serie de factores interrelacionados. Comprender estas variables es esencial para el diseño y la operación eficiente de los sistemas de filtración.
Tamaño de Partícula y Resistencia de la Torta
El tamaño de las partículas presentes en el fluido a filtrar tiene un impacto notable en la resistencia de la torta de filtración y del propio medio filtrante. Generalmente, las partículas más finas contribuyen a una torta más densa y, por lo tanto, a una mayor resistencia al flujo, lo que inevitablemente reduce la velocidad de filtración con el tiempo.
La teoría de la filtración señala que, considerando las características del medio filtrante, el caudal que entra es igual al caudal que sale (Ecuación de Continuidad). Como resultado de la interacción entre el tamaño de partícula, la formación de la torta y las propiedades del medio, para una misma cantidad de fluido a filtrar, el caudal observado es inversamente proporcional al cuadrado del espesor de la torta al final del proceso. Esto implica que la máxima productividad se alcanza teóricamente con aquellas tortas de espesor muy fino cuya resistencia supera a la del medio filtrante mismo.
Presión y Compresibilidad de la Torta
En los ensayos de filtración a presión constante, el fluido es bombeado por un gas o aire comprimido que se mantiene a una presión uniforme. En la mayoría de los casos, la compresibilidad de la torta de filtración se encuentra entre valores de 0.1 y 0.8, lo que significa que la mayor parte del aumento de la pérdida de carga del fluido es consecuencia del medio filtrante.
Sin embargo, si el aumento de presión conlleva un aumento significativo del caudal o velocidad de filtración, es un indicio de la formación de una torta granulada. En cambio, para tortas espesas o muy finas, un aumento de la presión de bombeo no resulta en un aumento significativo del caudal de filtrado. En otros casos, la torta se caracteriza por una presión crítica por encima de la cual, la velocidad de filtración incluso disminuye.
Grado de Filtración y Tamaño de Poro
El grado de filtración define la capacidad de un filtro para retener partículas contaminantes. Originalmente, en los filtros de malla, este valor se especificaba por el número de Mesh, que indicaba el número de orificios por pulgada lineal. Actualmente, la unidad comúnmente utilizada para referirse al tamaño del orificio o perforación de la malla, y por tanto al grado de filtración, es la micra (µm).
Generalmente, se denomina microfiltración al proceso de filtración con membranas cuyos tamaños de poro varían entre 0.2 y 10 micrones. La ultrafiltración utiliza membranas con poros que permiten separar moléculas con un peso molecular superior a 10³ Dalton/gmol, logrando separar y concentrar proteínas, o desinfectar el agua reteniendo bacterias y virus. Las membranas de nanofiltración son capaces de retener moléculas sin carga eléctrica con un peso molecular superior a los 200 dalton/gmol.

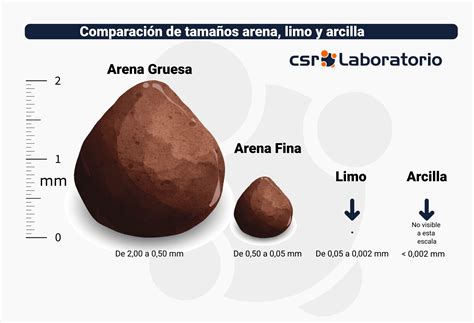

Para evitar obstrucciones en sistemas de riego localizado, se acepta que el tamaño del orificio de la malla debe ser inferior a 1/8 del diámetro máximo de paso del emisor. Los valores de grado de filtración para riego localizado normalmente varían de 130 a 80 micras (equivalente a 120 a 200 Mesh). Es importante observar la comparativa entre el tamaño de las partículas inorgánicas (arena, limo, arcillas) y el grado de filtración; los limos y las arcillas, debido a su pequeñísimo tamaño, pueden penetrar a través de los filtros a la red de riego si el grado de filtración no es el adecuado.
Clasificación de la Filtración y Tipos de Filtros
La diversidad de aplicaciones de la filtración ha llevado al desarrollo de una amplia gama de tecnologías y tipos de filtros.

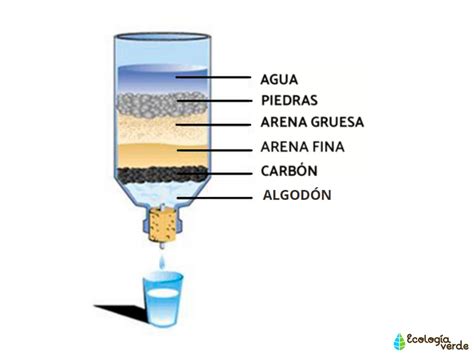

Filtros de Arena
Los filtros de arena son uno de los métodos de filtración más antiguos y efectivos, especialmente para el tratamiento de agua. Pueden variar desde simples lechos de arena hasta sistemas multicapa que utilizan una combinación de materiales como arena, grava, carbón de antracita y granate. Estos materiales se disponen en capas para atrapar sólidos suspendidos restantes en el agua. En los filtros de arena de sílice, no se recomiendan velocidades de filtración superiores a 50 m³/h/m². Una velocidad superior puede hacer que el agua pase con demasiada fuerza, impidiendo que la arena retenga la suciedad, la cual eventualmente regresa al agua tratada.
Filtros de Malla
Los filtros de malla utilizan una red de malla con un tamaño de poro específico para retener partículas. Son comunes en aplicaciones de riego y en la industria alimentaria. El tamaño del orificio de la malla, medido en micras o Mesh, determina el grado de filtración.
Hidrociclones
Los hidrociclones utilizan la fuerza centrífuga para separar partículas sólidas de un líquido. El fluido se introduce tangencialmente en una cámara cónica, creando un vórtice. Las partículas más pesadas son forzadas hacia la pared exterior y descienden hacia la parte inferior del cono, mientras que el líquido más limpio sale por la parte superior. Son especialmente útiles para eliminar partículas más grandes y arenosas.
Filtros de Membrana
Los filtros de membrana, como se mencionó anteriormente, son la base de procesos como la microfiltración, ultrafiltración, nanofiltración y ósmosis inversa. Estos filtros utilizan membranas semipermeables con poros extremadamente pequeños para lograr separaciones muy finas.
Consideraciones Prácticas y Mantenimiento
La operación y el mantenimiento adecuados de los sistemas de filtración son cruciales para asegurar su eficacia y longevidad.

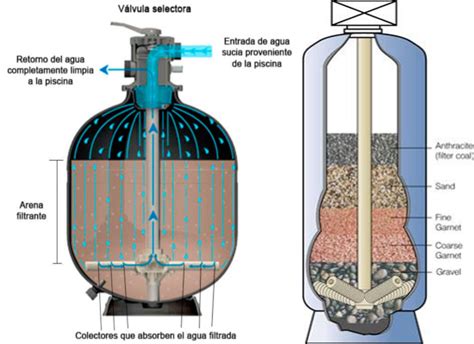

Retrolavado (Backwashing)
Periódicamente, los filtros deberán limpiarse. La limpieza se realiza a través de un proceso rutinario llamado retrolavado. A medida que los filtros eliminan las partículas, su eficiencia disminuye y los caudales se reducen. En intervalos predeterminados, los operadores de tratamiento lavarán a contracorriente los filtros. El lavado a contracorriente consiste en invertir el flujo de agua a través del filtro para desalojar las partículas acumuladas y los sólidos atrapados. La velocidad de retrolavado es un parámetro crítico para asegurar una limpieza efectiva sin dañar el medio filtrante.
Velocidad de Filtración y Percepción de Eficacia
Existe una creencia extendida entre algunos consumidores de que un filtro de agua por gravedad debe necesariamente fluir lentamente para ser eficaz, y que un sistema más rápido es menos fiable. Sin embargo, esta idea no se basa en un criterio científico fiable. Un filtro puede ser lento y poco convincente, del mismo modo que puede ser más rápido y muy eficaz.
El caudal describe un comportamiento de uso que puede observarse inmediatamente, pero el rendimiento real debe demostrarse. El caudal, por lo tanto, no es una prueba en sí misma. Muchos usuarios piensan que el agua debe atravesar el filtro muy lentamente para ser correctamente purificada. El caudal no indica si un filtro es bueno o malo; es inmediatamente visible durante el uso, mientras que la calidad real de la filtración no lo es.
En algunos sistemas de filtración por gravedad, los medios filtrantes están fuertemente comprimidos. Esta compresión reduce mecánicamente los pasos internos por los que circula el agua, ralentizando el flujo y dando la impresión de una filtración más rigurosa. Sin embargo, un diseño inteligente puede combinar la filtración por gravedad con la comodidad de uso, evitando que un filtro sea innecesariamente lento sin comprometer su rendimiento. El rendimiento real de un filtro de agua por gravedad no se deduce de una simple impresión de velocidad. Un caudal más rápido no significa automáticamente que un filtro sea menos eficaz, y un filtro muy lento puede simplemente ser más restrictivo desde el punto de vista hidráulico. En la filtración por gravedad, la relación “cuanto más lento, mejor filtra” no es un criterio científico válido.
EXPLICACIÓN PASO A PASO de tu planta purificadora DE AGUA
Calculando la Velocidad de Filtración
El cálculo de la velocidad de filtración es un aspecto práctico fundamental en el diseño y la operación de plantas de tratamiento de agua. Se expresa típicamente como el caudal de agua que pasa a través de una unidad de área del medio filtrante.
Por ejemplo, si una planta de tratamiento de agua tiene un filtro con un área de 100 ft² y un flujo de 1,650 gpm, la velocidad de filtración se calcularía como:
Velocidad de Filtración = Caudal / Área del FiltroVelocidad de Filtración = 1,650 gpm / 100 ft² = 16.5 gpm/ft²
En otro escenario, una planta de tratamiento de agua tiene un flujo diario promedio de 10.5 MGD (millones de galones por día). El filtro al final del proceso de tratamiento tiene dimensiones de 22 pies por 15 pies. Primero, se calcula el área del filtro:
Área del Filtro = 22 ft * 15 ft = 330 ft²
Luego, se debe convertir el flujo diario a gpm. Sabiendo que 1 MGD = 694.44 gpm:
Flujo Diario en gpm = 10.5 MGD * 694.44 gpm/MGD ≈ 7,291.62 gpm
Finalmente, se calcula la velocidad de filtración:
Velocidad de Filtración = 7,291.62 gpm / 330 ft² ≈ 22.1 gpm/ft²
Estos cálculos permiten a los ingenieros y operadores evaluar el rendimiento del sistema y ajustarlo según sea necesario para mantener la eficiencia y la calidad del agua tratada. La velocidad de filtración es un indicador clave del estado del filtro y de la eficacia general del proceso de separación.
