La calidad del aire en un laboratorio no es un detalle menor; es un pilar fundamental que sustenta la seguridad, la precisión de los resultados y la salud de quienes trabajan en él. En este contexto, los sistemas de ventilación y filtración de aire adquieren una relevancia capital, especialmente en laboratorios de alta contención como los de Nivel de Bioseguridad 3 (BSL-3), donde se manejan patógenos peligrosos y se llevan a cabo investigaciones de alto riesgo. Un diseño y mantenimiento adecuados de estos sistemas son esenciales para crear un entorno controlado que minimice el riesgo de exposición y contaminación, protegiendo tanto al personal del laboratorio como a la comunidad circundante.
Principios Fundamentales del Diseño de Ventilación en Laboratorios
El diseño de un sistema de ventilación para laboratorios BSL-3 se rige por principios fundamentales que priorizan la seguridad, la contención y la protección ambiental. El objetivo primordial es impedir la fuga de agentes potencialmente peligrosos mediante una combinación estratégica de flujo de aire direccional, diferenciales de presión y sistemas de filtración avanzados. Es imperativo que el aire fluya siempre desde las zonas consideradas "limpias" hacia las zonas potencialmente contaminadas, y jamás a la inversa.
La presión de aire negativa dentro del espacio del laboratorio es uno de los aspectos más críticos. Esta condición asegura que el aire sea aspirado constantemente hacia el interior del laboratorio desde las áreas adyacentes, impidiendo así cualquier flujo de salida de aire potencialmente contaminado. Esta presión negativa actúa como una barrera invisible, confinando los agentes peligrosos dentro del entorno controlado.
Otro principio esencial es la implementación de filtros HEPA (High-Efficiency Particulate Air). Estos filtros son vitales para eliminar partículas potencialmente peligrosas del aire antes de que este sea expulsado del laboratorio. Los filtros HEPA son capaces de capturar el 99,97% de las partículas de un tamaño igual o superior a 0,3 micras, lo que representa una salvaguarda crucial contra la liberación de agentes nocivos.
El diseño también debe contemplar mecanismos redundantes y a prueba de fallos. Esto garantiza un funcionamiento continuo incluso en caso de avería de equipos o cortes de energía, incluyendo sistemas de alimentación de reserva, ventiladores duplicados y protocolos de emergencia que mantienen la contención en condiciones adversas.
El Control de la Presión del Aire: Una Barrera Invisible
El control preciso de la presión del aire es un componente crítico en la seguridad de los laboratorios BSL-3, desempeñando un papel fundamental en el mantenimiento de la contención y la prevención de la propagación de agentes peligrosos. La manipulación de la presión del aire en las diferentes áreas del laboratorio crea barreras invisibles que dirigen el flujo de aire y confinan los patógenos dentro de los espacios designados.
En una instalación BSL-3, el laboratorio se mantiene a una presión negativa en relación con las áreas circundantes. Esto significa que la presión del aire dentro del laboratorio es ligeramente inferior a la de los espacios adyacentes, como pasillos o esclusas. Este diferencial de presión genera un flujo de aire constante hacia el interior, asegurando que el aire se desplace siempre desde las zonas de menor riesgo hacia las de mayor riesgo.
Los diferenciales de presión se mantienen mediante una combinación de sistemas de suministro y extracción de aire. El sistema de extracción saca del laboratorio más aire del que se suministra, creando así el entorno de presión negativa. Este diferencial se monitoriza y controla cuidadosamente, a menudo con el uso de sofisticados sistemas de automatización de edificios que realizan ajustes en tiempo real para mantener las relaciones de presión deseadas.
| Zona | Presión diferencial (pulgadas de columna de agua) | Propósito |
|---|---|---|
| Laboratorio BSL-3 | -0,05 a -0,10 | Contención de agentes peligrosos |
| Antesala/Esclusa | -0,03 a -0,05 | Zona tampón entre el laboratorio y las zonas exteriores |
| Corredor | Neutral o ligeramente positivo | Evitar la contaminación de las zonas comunes |
La importancia de mantener estas diferencias de presión es innegable. Incluso una inversión momentánea del flujo de aire podría permitir el escape de patógenos peligrosos. Para evitarlo, los laboratorios BSL-3 están equipados con alarmas y sistemas de monitorización que alertan al personal ante cualquier cambio en la presión que pudiera comprometer la contención. Las esclusas y antesalas sirven como zonas de transición, permitiendo la igualación de presión y proporcionando una capa adicional de protección contra la liberación de contaminantes.
El Papel Indispensable de los Filtros HEPA

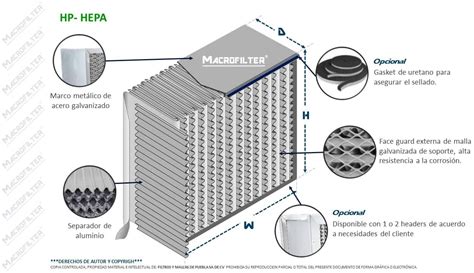

Los filtros HEPA (High-Efficiency Particulate Air) son la piedra angular del diseño de los sistemas de ventilación de los laboratorios BSL-3, representando la última línea de defensa contra la liberación de agentes biológicos potencialmente peligrosos al medio ambiente. Estos avanzados dispositivos de filtración son cruciales para garantizar la seguridad tanto del personal del laboratorio como de la comunidad circundante.
Los filtros HEPA están diseñados para eliminar el 99,97% de las partículas de 0,3 micras de diámetro o más del aire que pasa a través de ellos. Este nivel de filtración es especialmente relevante en laboratorios BSL-3, donde el trabajo con patógenos peligrosos exige los más altos niveles de purificación del aire antes de que los gases de escape sean liberados al exterior.

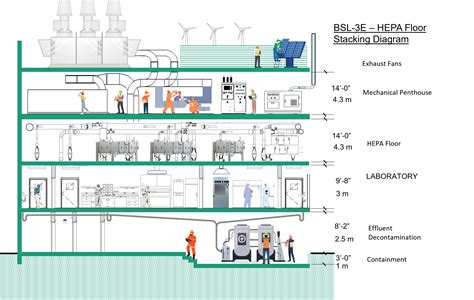

En un sistema de ventilación BSL-3 típico, los filtros HEPA se instalan en varios puntos para asegurar una protección completa. Generalmente se encuentran en el sistema de escape, filtrando todo el aire que sale del laboratorio antes de ser expulsado a la atmósfera. En algunos diseños, los filtros HEPA también se integran en el sistema de suministro de aire para proporcionar una capa adicional de protección contra la introducción de contaminantes del exterior.
| Ubicación del filtro | Propósito | Eficacia |
|---|---|---|
| Sistema de escape | Evitar la liberación de agentes peligrosos | 99,97% para partículas ≥0,3 µm |
| Sistema de suministro (opcional) | Garantizar la entrada de aire limpio al laboratorio | 99,97% para partículas ≥0,3 µm |
| Cabinas de bioseguridad | Proteger las muestras y el personal | 99,99% para partículas ≥0,3 µm |
La implementación de la filtración HEPA en laboratorios BSL-3 va más allá de la simple instalación de los filtros. El sistema debe estar diseñado para permitir cambios seguros de filtros y pruebas periódicas de integridad. Esto suele implicar el uso de carcasas de filtros de bolsa de entrada/salida, que permiten retirar y sustituir los filtros sin romper la contención. Las pruebas periódicas de los filtros HEPA son esenciales para garantizar su eficacia continua, incluyendo pruebas de desafío de aerosoles para verificar la captura de partículas.
Optimización de la Gestión del Flujo de Aire
La gestión del flujo de aire es un aspecto vital del diseño del sistema de ventilación en laboratorios BSL-3, desempeñando un papel crucial en el mantenimiento de la contención y la seguridad del personal. Una gestión adecuada implica controlar cuidadosamente la dirección, el volumen y la velocidad del movimiento del aire en toda la instalación para crear un entorno seguro y estable para la investigación biológica de alto riesgo.
El objetivo principal es establecer un flujo unidireccional desde las zonas de menor riesgo hacia las de mayor riesgo. Este flujo de aire direccional ayuda a prevenir el reflujo de aire potencialmente contaminado y minimiza la propagación de patógenos en el aire dentro del espacio del laboratorio.
Todoclima - Simulacion de sistema de Extraccion de Aire en sotanos - Control de Monoxido en sotanos
Una estrategia clave es el uso de diferenciales de presión de aire en cascada, creando un gradiente de presión negativa con la presión más negativa en las zonas de mayor riesgo. Por ejemplo, el espacio principal del laboratorio puede mantenerse a una presión negativa con respecto a la antesala, que a su vez es negativa con respecto al pasillo exterior.
El sistema de ventilación debe proporcionar suficientes cambios de aire por hora (ACH) para eliminar eficazmente los contaminantes transportados por el aire y mantener un entorno estable. Típicamente, los laboratorios BSL-3 requieren entre 12 y 15 ACH, una cifra significativamente superior a la de los espacios de oficina o residenciales estándar.
La ubicación de los conductos de suministro y extracción también es importante. El aire de suministro suele introducirse a nivel del techo, mientras que los respiraderos de extracción se sitúan cerca del suelo. Esta disposición favorece un patrón de flujo de aire descendente que ayuda a alejar las partículas suspendidas del aire de la zona de respiración de los trabajadores del laboratorio.
Más Allá de BSL-3: Filtración en Diversos Entornos de Laboratorio
Si bien los laboratorios BSL-3 presentan los requisitos más estrictos, la importancia de la ventilación y la filtración de aire se extiende a todos los entornos de laboratorio. En laboratorios que manejan productos químicos, disolventes y muestras bioquímicas, es vital mantener un entorno de trabajo limpio para evitar la proliferación de bacterias y microorganismos que puedan dañar la salud o contaminar las muestras.
Los sistemas de ventilación mecánica son indispensables para garantizar el número de renovaciones de aire requeridas, cumpliendo también con las exigencias energéticas de los edificios. El uso de filtros de aire adecuados es fundamental, y la elección dependerá de la tipología específica del laboratorio.

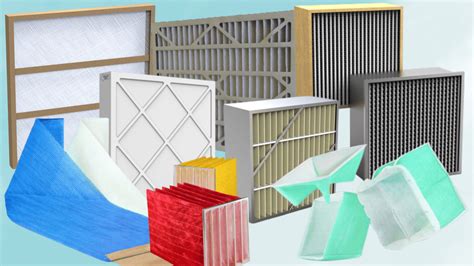

Se utilizan diversos tipos de filtros para abordar diferentes necesidades:
- Filtros de Bolsa: Son comunes en sistemas HVAC para aplicaciones industriales y comerciales, así como para mejorar la calidad del aire interior. Se emplean como primera y segunda etapa de filtración, ofreciendo una alta capacidad de retención de polvo y vidas útiles prolongadas.
- Filtros con Pestaña en Forma de V (ej. Opakfil): A menudo se usan como segunda etapa de filtración en el aire de impulsión o como etapa final para aplicaciones de confort. Proporcionan una excelente eficacia con baja pérdida de carga y requieren menos espacio.
- Paneles Plisados: Contribuyen a prolongar la vida útil de las unidades de tratamiento de aire y a mejorar la calidad del aire interior en edificios residenciales, comerciales y hospitales.
- Prefiltros: Diseñados para proteger los filtros finos, capturan partículas más grandes como polvo grueso y PM10, tanto en la entrada de aire como en el aire de recirculación.
- Filtros Compactos: Filtros con pliegues profundos, con o sin pestaña, que ofrecen una solución eficiente para la filtración de partículas.
Además de la filtración de partículas, la filtración molecular es crucial para eliminar contaminantes gaseosos nocivos. Esto se logra mediante el uso de carbón activado, medios impregnados, catalizadores químicos y agentes oxidantes. Los filtros moleculares, como los certificados según la norma ISO 10121-3, son esenciales para la clasificación y eliminación de contaminantes gaseosos.
Soluciones Avanzadas y Cumplimiento Normativo
En el sector de las ciencias biológicas, las exigencias de limpieza, higiene y seguridad son especialmente altas. Para garantizar la máxima calidad de los productos, procesos fluidos, protección de los empleados y el cumplimiento de los requisitos legales, los sistemas HVAC en salas blancas y laboratorios deben estar equipados con filtros de alta eficiencia.
Empresas como MANN+HUMMEL ofrecen una amplia gama de filtros para salas blancas, la industria farmacéutica y laboratorios, incluyendo filtros moleculares innovadores y filtros HEPA de bajo consumo. Todos sus filtros cumplen rigurosas normativas como ISO 846, VDI 6022 y CE 1935. Los filtros HEPA se someten a pruebas individuales según las normas DIN EN 1822 y la ISO 29463, garantizando su eficacia local en MPPS (el tamaño de partícula que pasa más fácilmente a través de un filtro).
También se fabrican filtros HEPA resistentes a altas temperaturas para dispositivos que operan a temperaturas elevadas (hasta 250 °C), como autoclaves y lavadoras utilizadas en la esterilización de componentes para salas blancas.
Para aplicaciones críticas en biofabricación, como la ventilación de tanques de procesamiento y sistemas cerrados, se utilizan filtros de gas y ventilación con membranas hidrófobas. Estos filtros, disponibles en formato de cartucho y cápsula, evitan la entrada de microorganismos y la liberación de aerosoles del producto al medio ambiente. Ejemplos de estos filtros incluyen los de la línea MilliporeExpress® y Aervent®, que utilizan membranas de polietersulfona (PES) o politetrafluoroetileno (PTFE) de 0,2 μm con grado de esterilización, garantizando la retención de bacterias y virus.
La selección de estos filtros se basa en factores como la posición del filtro, el tamaño, la esterilización y la necesidad de realizar pruebas de integridad. Los filtros de cápsula y cartucho Aervent® y Aerex® son opciones robustas y rentables para la filtración y ventilación de gases en aplicaciones críticas, asegurando la esterilidad y reduciendo riesgos en procesos de fermentación y biorreactores.
En resumen, la ventilación y la filtración de aire en laboratorios son sistemas complejos e interconectados que van mucho más allá de la simple renovación del aire. Son componentes esenciales que garantizan la seguridad, la integridad de la investigación y la salud de las personas, adaptándose a las necesidades específicas de cada entorno, desde el más crítico BSL-3 hasta aplicaciones de confort y protección en laboratorios convencionales. La inversión en sistemas de filtración de alta calidad y un mantenimiento riguroso es, por tanto, una inversión directa en la fiabilidad y la seguridad de cualquier operación de laboratorio.
