La generación de vapor mediante calderas es un pilar fundamental en numerosas industrias modernas, respondiendo a una demanda de producción cada vez más exigente. Sin embargo, la eficiencia operativa y la vida útil de estos equipos están intrínsecamente ligadas a la calidad del agua de alimentación. La presencia de impurezas, especialmente minerales disueltos, puede desencadenar una serie de problemas graves que comprometen el rendimiento térmico, incrementan los costos operativos y, en última instancia, pueden llevar a fallos catastróficos. En este contexto, el tratamiento del agua de alimentación para calderas, y en particular el uso de agua osmotizada, emerge como una solución indispensable para garantizar un funcionamiento seguro, eficiente y sostenible.
La Amenaza Invisible: Incrustaciones y Arrastres en las Calderas
Las aguas naturales, independientemente de su origen (pozo, río, etc.), contienen una variedad de impurezas que, al someterse a las altas temperaturas y presiones de una caldera, se convierten en verdaderos enemigos del sistema. Entre los contaminantes más problemáticos se encuentran los minerales disueltos, como el carbonato de calcio, sulfato de calcio, carbonato de magnesio y sílice, así como otras sustancias como cloruro de sodio, sulfato de sodio hidratado, hierro y manganeso.
La incrustación se manifiesta como la formación de depósitos salinos sobre las paredes interiores de la caldera. Estos depósitos actúan como una resistencia adicional a la transmisión de calor, obligando a la caldera a consumir más energía para alcanzar la temperatura deseada. Este fenómeno no solo se traduce en un incremento del gasto energético, sino que también puede generar recalentamientos locales y excesivas dilataciones en los materiales, comprometiendo su integridad estructural y, en el peor de los casos, provocando su rotura. Un estudio realizado por la Water Quality Association (WQA) demostró un efecto significante en la disminución de la eficiencia de transferencia de calor cuando la incrustación estaba presente.
Por otro lado, los arrastres están relacionados con la viscosidad del agua y su tensión superficial. Como consecuencia de estas propiedades, se puede formar espuma en la superficie del agua dentro de la caldera. Esta espuma, al ser arrastrada por el vapor, transporta consigo gotas de agua no evaporada. Esto reduce el rendimiento energético del sistema, ya que la entalpía del vapor disminuye al contener partículas de agua líquida.

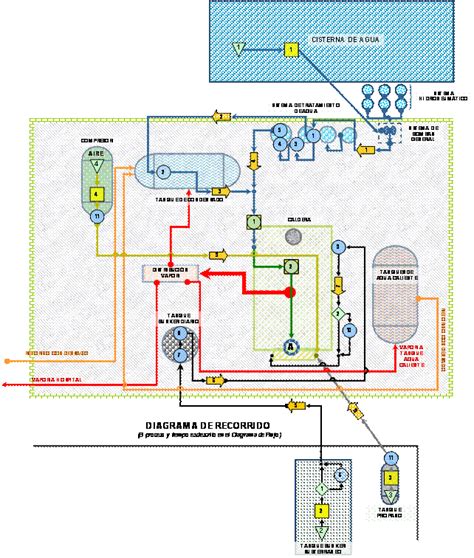

El agua de alimentación (Q1) entra en la caldera con una concentración de sales (C1). Dentro de la caldera, la concentración de sales aumenta a C2, la cual es igual a la concentración del caudal de purga (q). Las condiciones del agua dentro de la caldera son una función, entre otras cosas, de la presión de trabajo.
El Papel Crucial de la Ósmosis Inversa en el Tratamiento del Agua
Para combatir eficazmente los problemas de incrustación y arrastre, es fundamental implementar un tratamiento adecuado del agua de alimentación. La ósmosis inversa (OI) se ha consolidado como una tecnología de vanguardia para la desmineralización del agua, capaz de eliminar una amplia gama de impurezas. El proceso de ósmosis inversa, también conocido como desmineralización BWO, está diseñado para eliminar de manera eficaz diversos tipos de elementos disueltos y suspendidos del agua, tales como iones, moléculas, bacterias o partículas de mayor tamaño.
Los sistemas de ósmosis inversa reducen significativamente los sólidos disueltos que conducen a la formación de incrustaciones. La eliminación de estos contaminantes mejora la eficiencia de las calderas y aumenta su capacidad para trabajar a plena capacidad. El diseño de un sistema RO correcto debe incorporar recipientes a presión ASME, tanques de filtrado e instrumentos de alta calidad, como medidores de conductividad, pH y ORP.
Ingeniería SIRI Consultora, por ejemplo, ha optado por la instalación de equipos desmineralizadores por ósmosis inversa modelo ISC OI-8B4-04. Estos equipos, con una capacidad de producción de 4.000 l/h y trabajando con una salinidad límite de 4000ppm, demuestran la viabilidad y eficacia de esta tecnología. Para un caso específico de una caldera que produce 3 toneladas de vapor por hora a 10 kg/cm de presión y sin recuperación de condensado, se demostró un ahorro energético considerable al utilizar agua de osmosis inversa como fuente de alimentación. El gráfico N.º 1, que describe el gasto extra de energía consumida por la caldera ante variaciones en la concentración de sales del agua de alimentación (C1) de 50 a 3100 ppm, ilustra claramente el impacto positivo de la ósmosis inversa.
¿QUE ES LA OSMOSIS INVERSA? CÓMO FUNCIONA LA OSMOSIS INVERSA? SISTEMA DE FILTRACIÓN DE AGUA RO/OI
Una estrategia eficaz para optimizar el rendimiento de los sistemas de desionización es la colocación de un sistema de ósmosis inversa antes de un desionizador de agua o desmineralizador. Esta solución conjunta reduce el número de ciclos de regeneración necesarios para el desionizador, lo que se traduce en un menor consumo de ácido y cáustico, y por ende, en una reducción de costos operativos y un impacto ambiental más favorable.
Soluciones Integrales de Tratamiento de Agua
El tratamiento del agua de alimentación para calderas a menudo requiere un enfoque multifacético, combinando diversas tecnologías para asegurar la máxima pureza del agua. En algunos proyectos, se ha implementado un sistema que sustituye métodos de filtración convencionales por una filtración con arena para mayor caudal, seguida de una unidad de ósmosis inversa y un descalcificador de afine. El descalcificador, que utiliza resina catiónica fuerte, se encarga de intercambiar iones de calcio (Ca²⁺) y magnesio (Mg²⁺) por iones de sodio (Na⁺), eliminando así la dureza del agua de aporte a la caldera.
La descalcificación del agua, mediante intercambio iónico con resina catiónica, es un proceso clave para prevenir la formación de incrustaciones. Los iones de calcio y magnesio, responsables de la dureza del agua, son retenidos por la resina, siendo reemplazados por iones de sodio. Este proceso evita la precipitación de sales insolubles que forman las escamas duras.
En ciertos casos, se puede complementar con un proceso de dealcalinización, donde el agua ya suavizada pasa por una unidad con resina aniónica que se regenera con sal bruta.
Babcock Wanson, por su parte, ha desarrollado una gama completa de equipos de ósmosis inversa, incluyendo la serie estándar con un flujo de permeado de 600 a 10.000 litros por hora, y sistemas disponibles en skids verticales u horizontales, adaptándose a las necesidades de flujo de permeado de cada industria. La desmineralización BWO, ofrecida por esta compañía, es particularmente eficaz para eliminar diversos tipos de elementos disueltos y suspendidos.
Optimización del Rendimiento y Prolongación de la Vida Útil con Química Especializada
Además del tratamiento físico-químico del agua, la adición de productos químicos específicos juega un rol fundamental en la protección y optimización de las calderas de vapor. La Ingeniería SIRI Consultora destaca su gama de aminas filamantes (FA - Film Forming Amines). Estos compuestos orgánicos se adhieren a las superficies metálicas, creando una película hidrofóbica protectora. Esta película disminuye la interacción del metal con el agua de condensados, reduciendo así la corrosión.
Estos productos químicos no solo forman una barrera protectora, sino que también presentan otras ventajas significativas:
- Secuestran iones formadores de incrustación: Evitan que el calcio y el magnesio formen sólidos cristalinos duros.
- Dispersan partículas en suspensión: Mantienen los sólidos en forma de partículas finas que no se adhieren a las superficies metálicas.
- Modifican la estructura de los cristales: Cuando se forman, lo hacen en una estructura más blanda y no adherente.
Los productos anticorrosivos para calderas de vapor tienen como objetivo prevenir, reducir y controlar la corrosión en todo el ciclo agua-vapor-condensado. Son productos químicos que se añaden al agua de alimentación o directamente a la caldera para elevar y estabilizar el pH y la alcalinidad del agua.
La aplicación de estas soluciones químicas, desarrolladas con rigor técnico y una visión sostenible, permite optimizar el rendimiento térmico de las calderas y prolongar su vida útil. La reducción de la conductividad del condensado y la menor necesidad de purgas de calderas son beneficios directos de la implementación de estas estrategias de tratamiento químico.
Beneficios Tangibles de la Implementación de Sistemas de Tratamiento de Agua Avanzados
La inversión en sistemas de tratamiento de agua de alta calidad, como la ósmosis inversa, y la aplicación de productos químicos especializados, se traduce en una serie de beneficios cuantificables para las operaciones industriales:
- Reducción de costos de combustible: Al mejorar la eficiencia de la transferencia de calor y aumentar los ciclos de concentración de la caldera, se minimiza la pérdida de calor y, por ende, el consumo de combustible. Una caldera con una superficie de transferencia de calor más limpia es intrínsecamente más eficiente.
- Mejora de la operación y pureza del vapor: La utilización de agua de alimentación de mayor calidad resulta en una mejora de la calidad del vapor generado. Esto reduce la probabilidad de fallos en componentes como válvulas de control, bombas o compresores que entran en contacto directo con el vapor, y elimina preocupaciones sobre la contaminación de productos.
- Reducción de costos de productos químicos: La baja alcalinidad presente en el agua de reposición de la caldera, gracias al tratamiento previo, disminuye la cantidad de químicos de alimentación necesarios para prevenir la corrosión por condensación.
- Control de la corrosión de la línea de retorno: La corrosión es una causa principal de paradas no planificadas. Mantener los niveles adecuados de pH y alcalinidad, facilitados por el tratamiento del agua, es crucial para controlar este fenómeno.
- Extensión de la vida útil del equipo: Al prevenir la incrustación, la corrosión y los arrastres, se reduce el desgaste de los componentes internos de la caldera y del sistema de vapor, prolongando significativamente la vida útil de la maquinaria.
En resumen, el mantenimiento adecuado de las calderas y sus sistemas de agua, apoyado por tecnologías avanzadas como la ósmosis inversa y el uso estratégico de productos químicos, no solo asegura la continuidad operativa, sino que también optimiza el consumo energético, reduce los costos de mantenimiento y operación, y garantiza un entorno de trabajo más seguro y eficiente. La caracterización del agua de alimentación y la selección de los equipos de tratamiento adecuados son, por tanto, pasos ineludibles para cualquier industria que dependa de la generación de vapor.
