A menudo se piensa que una válvula depuradora, especialmente la válvula Vac, se limita a la simple purga de agua o humedad. Sin embargo, su función y la de otros tipos de válvulas en sistemas de aireación y filtración es considerablemente más compleja y vital para el funcionamiento óptimo de diversos equipos, desde sistemas de filtración de aire hasta la depuración de aguas residuales y el mantenimiento de piscinas. Comprender su mecanismo y la importancia de su correcto estado es fundamental para garantizar la eficiencia, durabilidad y seguridad de estos sistemas.
El Papel de la Válvula Vac en la Filtración de Aire

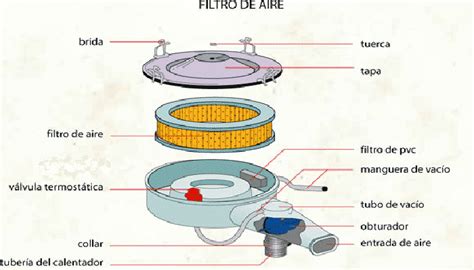

En los sistemas de filtración de aire, la válvula Vac desempeña un rol crucial que va más allá de la simple evacuación de humedad. Cuando el aire sucio ingresa a los filtros de aire de dos etapas, se somete a un proceso de rotación forzada. Esta acción centrífuga impulsa las partículas de suciedad hacia la periferia del filtro, donde se acumulan en el guardapolvo o en el tubo de evacuación. Durante el funcionamiento del motor, se genera un ligero vacío dentro del filtro de aire. Este vacío tiene un doble efecto sobre la válvula Vac: por un lado, la mantiene cerrada, impidiendo la entrada de aire y suciedad adicionales; por otro lado, el efecto pulsante del motor provoca que la válvula Vac se abra y cierre de manera leve y rápida. Esta acción intermitente es esencial para expulsar el polvo acumulado en el interior del filtro de aire.
La integridad de la válvula Vac es, por tanto, directamente proporcional a la vida útil del filtro. Si la válvula Vac está desgastada, dañada o ausente, no solo se verá comprometida la expulsión del polvo del purificador de aire, sino que también el aire sucio podrá ingresar al filtro a través del tubo de evacuación. Esto interrumpe o incluso impide la acción de pre-limpieza y la separación efectiva del polvo del aire entrante, reduciendo drásticamente la durabilidad del filtro. El endurecimiento o desprendimiento de la válvula con el tiempo, especialmente en entornos difíciles, subraya la necesidad de una revisión periódica para detectar signos de desgaste o daños.
Válvulas de Aireación en Sistemas de Saneamiento
En las redes de evacuación de aguas, tanto residuales como pluviales, el movimiento de fluidos genera fluctuaciones de presión en el interior de los tubos. Estas alteraciones pueden ser lo suficientemente significativas como para anular los cierres hidráulicos de los aparatos sanitarios, permitiendo la salida de malos olores a las viviendas. Para contrarrestar estas fluctuaciones y mantener la integridad de los sifones, se emplean métodos de ventilación de las instalaciones.
Existen dos métodos principales para ventilar estas instalaciones: la utilización de una red paralela de tubos de ventilación o la instalación de válvulas de aireación (conocidas en inglés como "air admittance valve" o AAV).
¿Qué es una Válvula de Aireación?
Según la norma UNE EN 12056-2, una válvula de aireación se define como "Válvula que permite la entrada de aire en el sistema, pero no su salida, a fin de limitar las fluctuaciones de presión dentro de la canalización de descarga".
¿Cómo Funciona una Válvula de Aireación?
Cuando se produce una depresión en la instalación, provocada por la descarga de aparatos sanitarios, las válvulas de aireación se abren, facilitando la entrada de aire del exterior. El propósito fundamental de estas válvulas es equilibrar la presión y prevenir el desifonamiento de los aparatos sanitarios, es decir, la pérdida del agua presente en el sifón. Una vez finalizada la descarga, la válvula se cierra, impidiendo la salida de olores al exterior.
VÁLVULA DE AIRE [Válvula de aireación dinámica Hawle]
Componentes y Tipos de Válvulas de Aireación
Las válvulas de aireación son mecanismos sencillos pero efectivos, compuestos típicamente por un cuerpo de plástico (comúnmente ABS), una membrana de silicona tratada, una rejilla y juntas para su conexión a la tubería.
Existen fundamentalmente dos tipos de válvulas de aireación:
Válvulas de Gran Caudal: Se utilizan tanto para ventilación primaria como secundaria. Generalmente, una sola válvula puede proporcionar la ventilación necesaria para hasta cinco pisos de un edificio. Para edificios de más de cinco alturas, se recomienda instalar una válvula adicional cada cuatro plantas. El Código Técnico de la Edificación (CTE), en su Documento Básico HS5, especifica su uso cuando se combinan elementos de otros sistemas de ventilación para optimizar espacio y evitar salidas a cubierta. Para ventilación primaria en bajantes con red de ventilación secundaria, el caudal mínimo de aire de la válvula debe ser mayor que 8 veces el caudal total de aguas residuales.
Válvulas de Pequeño Caudal: Se emplean en la ventilación terciaria, necesaria cuando la longitud de los ramales de desagüe supera los 5 metros o el edificio tiene más de 14 plantas. Estas válvulas suelen ofrecer la ventilación necesaria para un máximo de cinco aparatos. Por ejemplo, un colector que desagüe una batería de cinco lavabos en aseos públicos estaría adecuadamente ventilado con una válvula de pequeño caudal. El cálculo para estas válvulas en ramales de tuberías de ventilación o aparatos sanitarios indica que el caudal mínimo de aire debe ser mayor que 2 veces el caudal total de aguas residuales.
Instalación de Válvulas de Aireación
Las válvulas de aireación de gran caudal se instalan en el interior del edificio, típicamente en el falso techo del último piso. Es crucial instalarlas verticalmente, asegurando que el aire circule libremente hacia la válvula y situándola unos 150 milímetros por encima del suelo bajo la cubierta. La tubería sobre la que se instala debe estar correctamente cortada, limpia y sin aristas, y la válvula se acopla a presión mediante un adaptador.
La Válvula Selectora en el Sistema de Filtración de Piscinas
La válvula selectora, también conocida como "llave depuradora piscina" o "válvula multivía", es un componente esencial en el sistema de filtración de cualquier piscina. Actúa como el centro de control, dirigiendo el flujo de agua a través de las diferentes funciones del sistema de filtración.
Funciones y Ubicación de la Válvula Selectora
Esta válvula, comúnmente integrada en el filtro de la depuradora, permite realizar operaciones clave como filtrar, lavar, enjuagar, recircular, vaciar y cerrar el flujo de agua. La posición de la maneta de la válvula selectora determina el camino que seguirá el agua, siendo fundamental para mantener el agua de la piscina en condiciones óptimas.
La válvula selectora tiene conexiones directas con el desagüe, la bomba, la impulsión (salida de agua a la piscina) y el propio filtro.

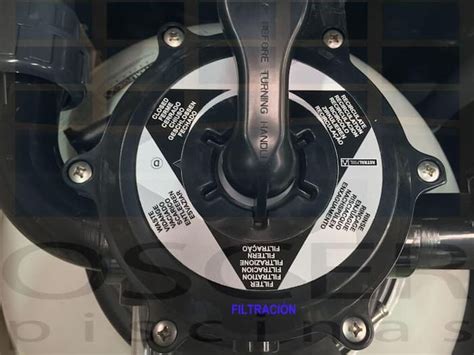

Posiciones Clave de la Válvula Selectora
Las válvulas selectoras suelen tener entre 4 y 6 posiciones, cada una con una función específica:
- Filtración (Posición 1): Es la posición principal de operación. El agua de la piscina es succionada por la bomba, pasa a través del filtro para eliminar impurezas y luego es devuelta a la piscina.
- Lavado (Posición 2): Se utiliza para limpiar el filtro. El flujo de agua se invierte, pasando a través del medio filtrante en sentido contrario y expulsando la suciedad acumulada hacia el desagüe.
- Enjuague (Posición 3): Tras el lavado, esta posición se utiliza para asentar el medio filtrante y eliminar cualquier residuo de suciedad restante antes de volver a la posición de filtración. El agua se dirige al desagüe.
- Recirculación (Posición 4): El agua es bombeada y devuelta a la piscina sin pasar por el filtro. Útil para distribuir productos químicos o para mover el agua sin filtrar.
- Vaciado (Posición 6): Permite vaciar la piscina, dirigiendo el agua directamente al desagüe sin pasar por el filtro.
- Cerrado (Posición 5): Interrumpe completamente el flujo de agua en el sistema de la depuradora.
Mantenimiento y Solución de Problemas con la Válvula Selectora
Es crucial apagar la bomba de la piscina antes de cambiar la posición de la válvula selectora para evitar daños en el mecanismo o en el sistema. Los problemas comunes incluyen fugas, atascos y desgaste de las juntas. Las fugas de aire en el sistema de la piscina, que pueden manifestarse como burbujeo o falta de succión, a menudo están relacionadas con sellos o juntas defectuosas en la válvula selectora o en otras conexiones.
Para solucionar problemas de aire en la bomba, se deben seguir pasos específicos: parar la depuradora, ajustar las llaves de succión (fondo, skimmer, limpiafondos), colocar la válvula selectora en "Circulación", añadir agua al prefiltro hasta llenarlo, y luego arrancar la depuradora gradualmente, abriendo las llaves de succión poco a poco para permitir la expulsión del aire. Si el problema persiste, puede ser necesario purgar el aire del filtro cambiando la válvula selectora a "Lavado" y abriendo el purgador del manómetro hasta que salga agua.
La frecuencia del lavado del filtro depende del uso de la piscina y la cantidad de suciedad. En general, se recomienda realizar esta tarea cuando la presión del manómetro del filtro aumenta significativamente por encima de la lectura base.
El Rol del Manómetro en el Sistema de Filtración

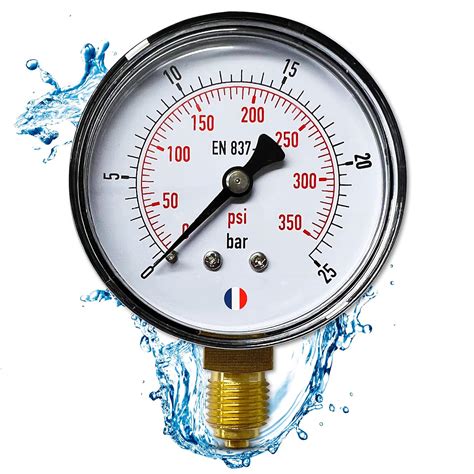

El manómetro de presión del filtro de piscina es un instrumento vital que mide la presión dentro del sistema de filtración. Montado típicamente en la parte superior del filtro, este dispositivo, a menudo un elemento de tubo Bourdon, ayuda a determinar cuándo es necesario limpiar o reemplazar el filtro, o si hay otros problemas en el sistema.
Presión Óptima y Lecturas Anormales
La presión de referencia, o presión base, se establece después de un lavado a contracorriente exhaustivo y sirve como punto de comparación. Una lectura normal suele rondar los 0.7 bar, aunque puede variar según el modelo de filtro y la bomba.
Cuando el filtro acumula suciedad, aceites e impurezas, el agua encuentra mayor resistencia para pasar, lo que provoca un aumento de la presión. Si la presión excede en 0.3 - 0.7 bar (o aproximadamente 10 psi) la lectura base, es indicativo de que el filtro está obstruido y requiere limpieza. Un aumento de presión persistente, incluso después de limpiar el filtro, puede señalar la presencia de aire atrapado en el sistema, a menudo debido a un nivel bajo de agua en la piscina que permite la entrada de aire por los skimmers.
Mantenimiento del Manómetro
Es recomendable revisar el manómetro al menos una vez a la semana y registrar las lecturas para detectar cambios graduales. Si el manómetro muestra lecturas erráticas, cero cuando la bomba está en funcionamiento, o su carcasa parece deformada, podría estar defectuoso y necesitar reemplazo. Antes de reemplazar el manómetro, es esencial apagar la bomba y liberar la presión del sistema mediante la válvula de alivio de aire.
Optimización Energética en Plantas de Tratamiento de Aguas Residuales (EDAR)
En el contexto de las Estaciones Depuradoras de Aguas Residuales (EDAR), la concentración de oxígeno disuelto (OD) en los procesos de fangos activados es un parámetro de control crítico. La aireación, un proceso esencial para mantener los niveles de OD adecuados, puede representar más del 50% del consumo energético total de una EDAR.
Un grupo de investigación ha desarrollado algoritmos de control basados en lógica difusa para optimizar el consumo energético y mejorar la estabilidad del proceso biológico. Este sistema establece lazos de control independientes para el OD en cada zona aerobia del reactor biológico y para la presión de descarga de las soplantes.
Zonas Aerobias y Control de Aireación
Una zona aerobia se define como un reactor o parte de él equipado con un medidor de oxígeno, difusores de aire y una válvula de control para regular el caudal de aire. El sistema ajusta la apertura de estas válvulas para mantener la concentración de OD en un valor de consigna preestablecido. Simultáneamente, la velocidad de giro de las soplantes se modifica mediante variadores de frecuencia para controlar la presión de descarga de aire.
Control Supervisor y Ahorro Energético
Un algoritmo de control supervisor determina las consignas para los lazos de control. Este supervisor establece la presión mínima necesaria para el correcto funcionamiento del sistema, asegurando que al menos una de las válvulas de control esté abierta al 100%. Al mantener las válvulas en su máximo grado de apertura, se minimizan las pérdidas de carga en el sistema de aireación, lo que se traduce en un ahorro energético considerable.
La capacidad de airear múltiples zonas aerobias con un solo conjunto de soplantes y mantener distintas concentraciones de oxígeno en cada una es una ventaja significativa de este sistema.
Consideraciones sobre el Aire en Bombas de Piscina
El aire en la bomba de una piscina puede generar múltiples problemas, desde una mala recirculación hasta una pérdida de succión. Detectar si la bomba ha cogido aire es esencial para el correcto funcionamiento del sistema de filtrado. Las señales de advertencia incluyen la ausencia de agua en el prefiltro al poner en marcha la bomba, la falta de presión registrada en el manómetro del filtro, o la ausencia de movimiento de agua en las boquillas de impulsión.
Las causas más comunes de que una depuradora de piscina coja aire son conexiones sueltas, juntas defectuosas o un nivel de agua insuficiente en el prefiltro. Para evitar que la bomba se descebe, es fundamental mantener un nivel adecuado de agua en la piscina, inspeccionar regularmente las conexiones y limpiar el prefiltro para evitar obstrucciones.
Procedimiento para Eliminar el Aire de la Bomba de Piscina
Eliminar el aire acumulado en la bomba y el circuito de la piscina es un proceso que requiere seguir una serie de pasos cuidadosamente:
- Parar la depuradora: Asegurarse de que la bomba esté completamente apagada.
- Ajustar las llaves: Abrir únicamente la llave de fondo y cerrar las del skimmer y el limpiafondos.
- Posicionar la válvula selectora: Colocar la válvula selectora en la posición de "Circulación".
- Añadir agua: Cerrar la llave de fondo y llenar el prefiltro con agua hasta el borde.
- Cerrar y sellar la tapa de la bomba.
- Poner en marcha la depuradora: Activar la bomba y abrir gradualmente la llave de fondo hasta que la bomba comience a succionar agua y expulse el aire.
- Abrir la llave del skimmer: Hacerlo lentamente para evitar que la bomba pierda agua, continuando hasta que no se observen burbujas.
- Cebar la llave del limpiafondos: Proceder de manera similar a la llave del skimmer, abriendo gradualmente hasta que esté completamente abierta.
- Ajustar las llaves finales: Dejar la llave de fondo un cuarto abierta, la del skimmer totalmente abierta y la del limpiafondos cerrada.
Si el problema persiste, se recomienda repetir el proceso. Mantener el sistema de circulación de la piscina en óptimas condiciones, incluyendo el mantenimiento de sellos y juntas, es clave para prevenir futuras entradas de aire.
