Los avances en la espectroscopia óptica han revolucionado la forma en que se detectan y analizan eventos biológicos, químicos y físicos en diversas aplicaciones. En el corazón de muchos de estos sistemas, como los lectores de placas para ensayos ELISA y UMELISA, se encuentra un componente crucial: el amplificador de transimpedancia (TIA). Este artículo explora en detalle el diseño, los principios de funcionamiento y las consideraciones técnicas de un TIA con ganancia programable, diseñado específicamente para acondicionar la señal proveniente de un fotodiodo en sistemas de lectura multimodal que combinan la detección de absorbancia y fluorescencia.
La Importancia de los Lectores de Placas en la Investigación Moderna
Los lectores de placas, también conocidos como lectores de microplacas, son instrumentos esenciales en laboratorios de todo el mundo. Permiten la detección y cuantificación de eventos que ocurren en las muestras contenidas en placas de microtitulación. Estos ensayos, como los ELISA (Ensayo por Inmunoabsorción Ligado a Enzimas) y UMELISA (Ultra Micro ELISA), son fundamentales en áreas como el diagnóstico clínico, la vigilancia epidemiológica, la certificación de sangre y la pesquisa neonatal y prenatal.
Estos equipos pertenecen a la categoría de instrumentos de espectroscopia óptica. Su principio de funcionamiento se basa en la medición de fenómenos físicos como la absorción, fluorescencia, fosforescencia, dispersión, emisión y quimioluminiscencia. Las técnicas de espectroscopia óptica, como la espectroscopia de absorción y la espectroscopia de fluorescencia, son métodos experimentales robustos que proporcionan información indirecta sobre las propiedades microscópicas de materiales y dispositivos. Estas técnicas son ampliamente utilizadas para el estudio no invasivo de tejidos, células, materiales inorgánicos y polímeros.
En Cuba, estos métodos tienen una aplicación significativa en campos como el inmunodiagnóstico y la química clínica, apoyando diversos programas de salud. Instrumentos de análisis químico, como los espectrofotómetros UV-VIS y los espectrómetros FT-IR, emplean fotodiodos para la identificación precisa de compuestos químicos.
El Rol Fundamental del Amplificador de Transimpedancia (TIA)
Los fotodiodos, al ser expuestos a la luz, generan una corriente eléctrica. Esta corriente, que puede variar desde unas pocas decenas de picoamperios (pA) hasta varios cientos de nanoamperios (nA) en el contexto de ensayos biológicos específicos, requiere un acondicionamiento cuidadoso para ser medible y utilizable por los sistemas electrónicos posteriores. Aquí es donde entra en juego el amplificador de transimpedancia (TIA).
El TIA es un bloque fundamental para el acondicionamiento de las señales provenientes de un fotodiodo. Su función principal es convertir la pequeña corriente generada por el fotodiodo en un voltaje proporcional a esta corriente. Este voltaje es luego procesado por el convertidor analógico-digital (ADC) del sistema de medición.
Comprendiendo el TIA: Más Allá de la Conversión Corriente-Voltaje
Los amplificadores operacionales (AO) con realimentación de corriente son frecuentemente denominados amplificadores de transimpedancia debido a que su función de transferencia de lazo abierto es una impedancia. Sin embargo, el término TIA también se aplica a circuitos más generales que actúan como convertidores corriente-voltaje (I-V), independientemente del tipo de realimentación utilizada.
Es importante destacar una potencial confusión en la terminología. Si bien los amplificadores operacionales de realimentación en corriente (CFA) a veces se denominan amplificadores de transimpedancia, el AO típicamente utilizado en circuitos de acondicionamiento para fotodiodos es el de realimentación en tensión (VFA).
Métodos de Medición de Luz con Fotodiodos

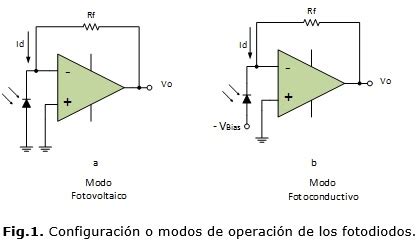

Existen principalmente dos modos de operación para medir la luz incidente con un fotodiodo:
Modo Fotovoltaico: Este modo es preferido en aplicaciones de alta precisión, como la espectroscopia óptica y equipos de análisis químico. Ofrece excelente linealidad, baja dependencia de la temperatura, bajo nivel de ruido y una corriente de oscuridad mínima. En este modo, el fotodiodo opera con un voltaje virtualmente cero. El voltaje de salida del TIA es el producto de la resistencia de realimentación (Rf) por la fotocorriente (Id).
Modo Fotoconductivo: Empleado en aplicaciones de alta velocidad, como equipos de telecomunicaciones con fibra óptica, debido a sus tiempos de respuesta más rápidos. Sin embargo, este modo presenta una corriente de oscuridad elevada y un nivel de ruido superior. Aquí, el fotodiodo se polariza inversamente, y el voltaje de salida también se calcula como Rf * Id.
Para el diseño de un lector de placas multimodal, el modo fotovoltaico es generalmente más adecuado debido a la necesidad de precisión y bajo ruido en la detección de señales de baja intensidad.
Requerimientos Clave para un TIA en Lectores de Placas
El diseño de un TIA para un lector de placas debe considerar varios factores críticos para asegurar un rendimiento óptimo y maximizar el rango dinámico de medición.
Determinación de las Corrientes y Voltajes
Al no disponer de información inicial sobre la cantidad mínima y máxima de energía radiante que llega al fotodiodo, se optó por un método práctico basado en mediciones previas en un Fluorímetro-fotómetro existente. Se analizaron los niveles de voltaje de salida de un circuito acondicionador de señal, que utilizaba un AO AD549 y una resistencia de realimentación (Rf) de 50 MΩ.
La medición clave consistió en determinar la fotocorriente (Ish) que produce la señal fluorescente de un pocillo vacío (la señal más baja a medir) al ser excitado con luz ultravioleta. Se observó un voltaje de salida de aproximadamente 3 mV, lo que, con una Rf de 50 MΩ, se tradujo en una Ish de 60 pA. Para el nuevo diseño, se fijó un voltaje de salida objetivo de 10 mV para este mismo valor de Ish.
El voltaje máximo de salida está limitado por el voltaje de referencia del ADC, que en este caso es de 2.5 V.
Ancho de Banda y Ruido
Las señales fluorescentes típicas en ensayos UMELISA o ELISA son de muy baja frecuencia, esencialmente señales de corriente continua. Por lo tanto, el ancho de banda requerido para el TIA no necesita ser excesivamente alto. Se impuso un requisito de ancho de banda de 20 Hz.
El error total del voltaje de offset (VosTotal) referido a la salida, debe ser inferior a 1 mV a una temperatura de 80 °C. El nivel de ruido total del TIA debe ser menor que 1 LSB (Least Significant Bit) del ADC a emplear, lo que se traduce en menos de 600 µV en este diseño.
Los principales requerimientos para este diseño son:
- Voltaje de Salida (Vout): 10 mV a 2.5 V.
- Ruido Total (NTotal): ≤ 600 µV.
- Error Total de Offset (VosTotal): ≤ 1 mV en el rango de temperatura de 25 °C a 80 °C.
- Ancho de Banda: 20 Hz.
¿Qué es un amplificador de transimpedancia? ¿Diseño de un amplificador de transimpedancia? Convertidor de corriente a voltaje.
Selección de Componentes para un Rendimiento Óptimo
La elección de los componentes es fundamental para cumplir con los exigentes requerimientos del diseño.
Selección del Sensor: Fotodiodo S1227-33BR
Se seleccionó el fotodiodo S1227-33BR para operar en modo fotovoltaico. Este fotodiodo destaca por su excelente respuesta espectral en el rango de longitudes de onda donde muchas sustancias fluorescentes de interés en inmunoensayos absorben la luz (como la 4-metilumbeliferona, la fenilalanina, el NADH). Es ideal para aplicaciones en equipamiento analítico y de mediciones ópticas. Sus características eléctricas clave incluyen una Capacidad Shunt (Csh) de 150 pF y una Resistencia Shunt (Rsh) de 20 GΩ.
Selección del Amplificador Operacional (AO)
La baja corriente generada por el fotodiodo requiere un AO con una corriente de polarización (Ib) extremadamente baja para minimizar los errores de medición. El error se cuantifica multiplicando la Ib por la Rf (Ib * Rf). Por lo tanto, los AO con tecnología FET o CMOS son las mejores opciones, ofreciendo corrientes de polarización inferiores a 0.1 pA en algunos casos.
Otros parámetros cruciales en la selección del AO incluyen:
- Bajo voltaje de offset (Vos) y baja deriva con la temperatura (TC Vos).
- Baja densidad de ruido de voltaje (en).
- Baja densidad de ruido de corriente de entrada (in).
- Baja capacitancia de entrada (Ci).
- Alto producto ganancia-ancho de banda (GBP).
Considerando estos factores, se eligió el amplificador operacional LMP7721 de Texas Instruments. Este AO ofrece especificaciones sobresalientes en cuanto a corriente de polarización ultrabaja, bajo ruido y excelente estabilidad térmica, lo que lo hace ideal para esta aplicación sensible.
Selección de la Resistencia de Realimentación (Rf)
Debido a las corrientes extremadamente pequeñas manejadas, la Rf suele ser de alto valor nominal para maximizar la relación señal-ruido. Sin embargo, valores de Rf excesivamente altos pueden generar problemas. Si Rf se vuelve comparable a la Rsh del fotodiodo, el ruido de entrada del AO y el voltaje de offset se amplifican significativamente (por un factor de 1 + Rf/Rsh), superponiéndose a la señal de salida y aumentando el error.
Las resistencias de alto valor pueden presentar capacidades parásitas que afectan negativamente el ancho de banda del sistema. Para mitigar esto y mantener el ancho de banda deseado, se pueden utilizar varias resistencias de menor valor conectadas en serie. Se recomienda el uso de resistencias de película fina (Thin Film) sobre sustratos cerámicos o de vidrio con aislamiento de vidrio, para reducir las corrientes de fuga.
Para este diseño, se seleccionaron dos valores de Rf para cubrir el rango dinámico:
- Rf1 = 200 MΩ: Garantiza un Vout superior a 10 mV con las señales fluorescentes de baja intensidad (mínima Ish).
- Rf2 = 10 MΩ: Permite obtener un Vout menor, pero cercano al máximo de 2.5 V, para señales de luz que generen una Ish de hasta 250 nA. Esta configuración de ganancia programable es esencial para maximizar el rango dinámico.
Estabilizando el TIA y Minimizando Corrientes de Fuga
La estabilidad del TIA es crucial para evitar oscilaciones o ruido excesivo, especialmente en altas frecuencias. Un fenómeno conocido como "pico de ganancia" puede ocurrir debido a la interacción entre la capacitancia del fotodiodo, la capacitancia de entrada del AO y la Rf.
El Capacitor de Realimentación para la Estabilidad
La estabilidad del sistema se logra añadiendo un capacitor en paralelo a la resistencia de realimentación (Rf). Este capacitor, a menudo denominado capacitor de compensación o de realimentación, ayuda a controlar la pendiente de la curva de ganancia de ruido (NG) en la región de altas frecuencias, previniendo resonancias indeseadas y asegurando un funcionamiento estable. La elección del valor de este capacitor es un compromiso entre la estabilidad y el ancho de banda del sistema.
Minimización de Corrientes de Fuga en el Diseño del PCB
Las corrientes de fuga, incluso del orden de picoamperios o femtoamperios, pueden ser significativas en comparación con las señales de interés y degradar la precisión de la medición. Para minimizar estas corrientes, se deben aplicar cuidadosas técnicas de diseño en la placa de circuito impreso (PCB):
- Diseño de "Guard Rings": Se recomienda rodear los pines de entrada del AO (especialmente el pin inversor) y las pistas de señal de baja corriente con pistas de "guardia" conectadas a un potencial cercano a la señal de entrada. Esto desvía las corrientes de fuga lejos de la entrada sensible del AO.
- Limpieza Rigurosa: La PCB debe ser meticulosamente limpiada después del ensamblaje para eliminar cualquier residuo de flux o contaminante que pueda crear caminos conductores para las corrientes de fuga.
- Materiales del PCB: Utilizar materiales de PCB con bajas constantes dieléctricas y bajas tasas de absorción de humedad puede ayudar a reducir las corrientes de fuga superficiales y de volumen.
- Rutas de Pista: Diseñar las pistas de señal de baja corriente de manera que minimicen la exposición a fuentes de ruido o a potenciales de alta tensión. Evitar que las pistas de alta corriente o de potencia crucen directamente sobre las pistas de señal sensible.
- Componentes de Bajo Fuga: Seleccionar componentes, como resistencias y capacitores, que estén especificados para aplicaciones de bajo nivel de corriente o de alta impedancia.
Estas prácticas de diseño de PCB son tan importantes como la selección de componentes de alta calidad para lograr un TIA de bajo ruido y alta precisión.
Aplicaciones y Beneficios del Diseño Propuesto
El diseño de TIA con ganancia programable presentado es una alternativa novedosa y viable para maximizar el rango dinámico de medición en lectores de placas y otros sistemas de espectroscopia óptica. Al permitir la adaptación de la ganancia según la intensidad de la señal detectada, se logra un equilibrio óptimo entre la amplificación de señales débiles y la prevención de la saturación del ADC con señales fuertes.
Esta solución es particularmente valiosa para la industria biofarmacéutica cubana, ya que proporciona una base sólida para el desarrollo y la producción de equipos de análisis óptico de alto rendimiento, contribuyendo a la autosuficiencia tecnológica en áreas críticas de la salud y la investigación. La capacidad de medir con precisión tanto señales de baja como de alta intensidad sin necesidad de cambiar rangos de forma manual simplifica la operación del equipo y mejora la fiabilidad de los resultados analíticos.
