Guía Completa para la Depuración y Reparación de Fuentes de Alimentación Conmutadas

Las fuentes de alimentación conmutadas (SMPS, por sus siglas en inglés) son componentes esenciales en la electrónica moderna, encargadas de convertir eficientemente la corriente alterna (AC) en corriente continua (DC) regulada. Su omnipresencia en dispositivos que van desde ordenadores y televisores hasta cargadores y equipos industriales subraya su importancia. Sin embargo, como cualquier dispositivo electrónico, las SMPS pueden experimentar fallos. Comprender cómo diagnosticar y reparar estas unidades no solo prolonga la vida útil de nuestros aparatos, sino que también ofrece una gran satisfacción al resolver problemas complejos. Saber reparar fuentes de alimentación conmutadas proporciona una gran satisfacción porque son dispositivos que fallan mucho y son relativamente fáciles de arreglar.

Entendiendo el Funcionamiento Básico de una SMPS

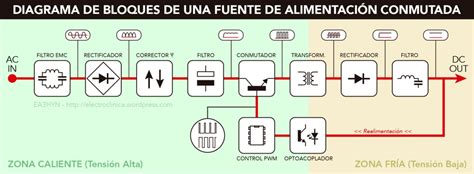

Para abordar la depuración de una fuente de alimentación conmutada, es fundamental comprender su arquitectura y el flujo de energía. Una SMPS típicamente consta de varias etapas clave:

• Rectificador de entrada y filtro de línea: Convierte la corriente alterna de la red eléctrica en corriente continua y la filtra para eliminar rizado.
• Convertidor DC-DC: Esta es la sección "conmutada". Aquí, la tensión de CC no regulada se conmuta a una frecuencia alta (entre 20 kHz y 2 MHz) mediante un transistor o un circuito integrado. La conmutación a alta frecuencia permite el uso de componentes más pequeños y eficientes.
• Transformador y aislamiento: Transfiere la energía del convertidor DC-DC al circuito de salida. Su función principal es adaptar la tensión y la corriente según las necesidades de la carga y proporcionar aislamiento galvánico para la seguridad.
• Rectificador y filtro de salida: Convierte la tensión alterna de alta frecuencia proveniente del transformador de vuelta a una tensión continua. Posteriormente, un filtro se encarga de suavizar esta tensión para eliminar el ruido y las ondulaciones, entregando una CC limpia y regulada a la carga.
• Circuito de control y retroalimentación: Monitorea la tensión de salida y ajusta el ciclo de trabajo del conmutador para mantener la tensión de salida constante, independientemente de las variaciones en la carga o la tensión de entrada.

Identificación de Síntomas de Fallo Comunes

Las fuentes de alimentación conmutadas pueden fallar por una variedad de razones, incluyendo el desgaste natural de los componentes, sobretensiones transitorias, cortocircuitos accidentales, o la acumulación de polvo y humedad. Identificar los síntomas es el primer paso crucial en el diagnóstico:

• Ruidos extraños: Pitidos agudos, zumbidos o chasquidos pueden indicar problemas en los inductores, transformadores o condensadores.
• Parpadeos o apagones en el dispositivo alimentado: Sugiere una tensión de salida inestable o insuficiente.
• Calentamiento excesivo: Componentes que se sobrecalientan pueden ser signo de una carga excesiva, un cortocircuito o un componente defectuoso que consume demasiada energía.
• Humo: Un síntoma grave que generalmente indica un componente quemado, a menudo una resistencia o un semiconductor.
• Arranques intermitentes: La fuente se enciende y apaga repetidamente.
• Voltajes incorrectos en la salida: La SMPS no entrega la tensión especificada.
• Activación de protecciones: Circuitos de protección como sobretensión, sobrecorriente o sobretemperatura pueden activarse.

Consideraciones de Seguridad Fundamentales

La manipulación de una fuente de alimentación conmutada presenta varios riesgos inherentes debido a la presencia de voltajes elevados y la complejidad de su diseño. La seguridad debe ser siempre la máxima prioridad:

• Alto voltaje: Las SMPS pueden operar con voltajes elevados, incluso en los cientos de voltios, tanto en la entrada como en la salida y en diversas partes del circuito interno.
• Energía almacenada: Los condensadores electrolíticos de alto voltaje pueden retener una carga peligrosa durante un tiempo considerable después de apagar la fuente. Descarga los condensadores de almacenamiento antes de tocar cualquier componente. No descargues los condensadores electrolíticos de alto voltaje cortocircuitándolos directamente, ya que puede saltar un buen chispazo y puedes dañar el condensador. Utiliza una resistencia de potencia adecuada para descargarlos de forma segura.
• Cortocircuitos accidentales: Durante la manipulación, un contacto inadvertido con herramientas o partes del circuito puede causar cortocircuitos, dañando el equipo e incluso provocando un incendio.
• Temperatura: Algunos componentes de una SMPS pueden calentarse significativamente durante la operación normal.

Protocolos de Seguridad Esenciales

Antes de iniciar cualquier trabajo de diagnóstico o reparación:

1. Documentación y planificación: Revisa la documentación técnica, el esquemático y las especificaciones del fabricante si están disponibles. Comprender el diseño y los valores de los componentes es crucial.
2. Mediciones en frío: Realiza comprobaciones y mediciones en frío (con la fuente desconectada de la red eléctrica) siempre que sea posible.
3. Herramientas aisladas: Utiliza herramientas con mangos aislados para minimizar el riesgo de cortocircuitos accidentales. Asegúrate de que todas las herramientas y equipos estén en buen estado.
4. Formación y experiencia: No te aventures a trabajar en una SMPS si no tienes la formación o la experiencia necesaria en electrónica. La manipulación incorrecta puede ser peligrosa.

Si no te sientes seguro o cómodo realizando este tipo de trabajos, es recomendable buscar la ayuda de un profesional capacitado.

Diagnóstico Inicial: Inspección Visual y Mediciones Básicas

Una vez tomadas las precauciones de seguridad, el primer paso en el diagnóstico es una inspección visual exhaustiva:

Examen de la Apariencia Física de los Componentes

Examinar la apariencia física de los componentes es una parte importante de la evaluación inicial:

• Resistencias: Busca resistencias quemadas, carbonizadas o con signos evidentes de sobrecalentamiento (cambio de color, abultamiento).
• Condensadores electrolíticos: Son componentes comunes y su fallo es una causa frecuente de mal funcionamiento. Busca signos de fuga (líquido seco o pegajoso en la parte superior o inferior), hinchazón (la parte superior del condensador está abombada), o cualquier daño físico.
• Semiconductores (diodos, transistores, MOSFETs, ICs): Observa si hay signos de sobrecalentamiento, grietas en la carcasa, o marcas de quemaduras.
• Transformador y bobinas: Inspecciona si hay signos de daño físico, deformaciones, o marcas de quemaduras en el bobinado o el núcleo.
• Placa de circuito impreso (PCB): Busca pistas quemadas, decoloración o puntos de soldadura fríos o agrietados.

La apariencia de los componentes puede proporcionar pistas valiosas sobre posibles problemas en la fuente de alimentación.

Casos Comunes de Fallo y Pasos de Diagnóstico

1. La Fuente de Alimentación No Produce Ninguna Salida (Fusible Intacto)

Cuando una SMPS no entrega tensión en su salida, pero el fusible principal está intacto, hay varias posibles causas:

• Comprobación de continuidad en la salida: Utiliza un multímetro en la escala de continuidad o resistencia baja para verificar si hay cortocircuitos directos en los terminales de salida. Un valor de resistencia muy bajo (cercano a cero ohmios) indica un cortocircuito.
• Verificación de diodos rectificadores de salida: Estos diodos son responsables de convertir la CA de alta frecuencia del transformador de salida en CC. Un diodo en cortocircuito o abierto impedirá la salida de tensión. Realiza la prueba con el multímetro en modo diodo (con la fuente desconectada).
• Examen de condensadores de salida y filtro LC: Los condensadores electrolíticos de salida y los filtros LC (inductor-condensador) pueden entrar en cortocircuito o abrirse, afectando la salida. Comprueba su estado visualmente y, si es posible, mide su capacitancia o resistencia equivalente (ESR) con un medidor de ESR.
• Inspección visual del transformador de salida: Busca signos de daño físico, deformaciones o quemaduras. Un transformador en cortocircuito interno o con un bobinado abierto interrumpirá la transferencia de energía.
• Verificación del circuito de control y retroalimentación (PWM): El controlador PWM es el "cerebro" de la SMPS. Si falla, la fuente no oscilará. Examina componentes como optoacopladores, resistencias de bajo valor, condensadores de referencia y el propio IC controlador. Comprueba si el pin de retroalimentación está correctamente conectado y si el optoacoplador está funcionando.
• Examen del circuito de arranque (Startup Circuit): Las SMPS necesitan un circuito de arranque para encender el controlador PWM. Si este circuito falla (a menudo una resistencia de alto valor que se abre o se degrada), el controlador no recibirá la tensión necesaria para operar.
• Circuito de protección: Algunas fuentes de alimentación tienen circuitos de protección integrados (sobretensión, subtensión, protección térmica). Verifica si hay componentes dañados en estos circuitos que puedan estar impidiendo el funcionamiento.

2. El Fusible de la Fuente de Alimentación Está Abierto

Cuando el fusible de una SMPS está abierto (quemado), es una clara indicación de un cortocircuito o una sobrecarga severa en algún lugar del circuito. El fusible actúa como un elemento de protección sacrificial.

• Inspección visual detallada del circuito: Busca inmediatamente componentes que muestren signos de quemaduras, como resistencias carbonizadas, transistores o diodos reventados, o condensadores hinchados. Presta especial atención a la etapa de entrada (rectificador, condensador de filtro principal) y a la etapa de conmutación (MOSFETs, diodos de alta velocidad).
• Verificación de diodos, transistores y otros semiconductores: Utiliza un multímetro en la configuración de medición de resistencia o diodo para verificar la continuidad en diferentes secciones. Un semiconductor en cortocircuito es una causa muy común de fusibles quemados. Comprueba los transistores de potencia (MOSFETs, IGBTs) y los diodos asociados en la etapa de conmutación y en el rectificador de entrada.
• Medición de condensadores: Mide la resistencia y la capacitancia de los condensadores, especialmente el condensador principal del filtro de entrada. Un condensador de filtro de entrada en cortocircuito o con fugas significativas puede quemar el fusible.
• Verificación del transformador y las bobinas: Aunque menos común, un cortocircuito en el bobinado primario del transformador o en alguna bobina del filtro de entrada puede ser la causa.
• Circuito de retroalimentación y controlador: Un fallo en el circuito de control que cause que los transistores de conmutación permanezcan permanentemente encendidos (conducción directa) provocará un cortocircuito y quemará el fusible. Examina el circuito de retroalimentación y el controlador para asegurarte de que estén operando correctamente.

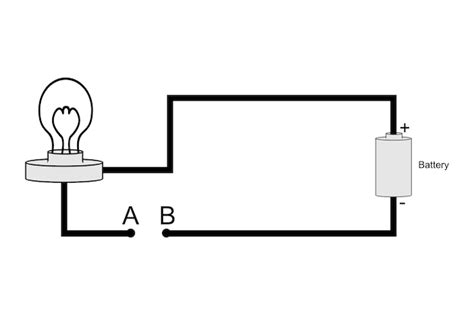

Uso de una Bombilla en Serie como Limitador de Corriente

Una técnica muy útil y segura para diagnosticar fuentes con fusibles quemados es el uso de una bombilla incandescente en serie con la línea de alimentación.

• La bombilla en serie actúa como una resistencia limitadora: En lugar de un cortocircuito directo que quemaría instantáneamente un fusible de repuesto, la bombilla limita la corriente.
• Indicador de cortocircuito: Si hay un cortocircuito significativo en la fuente, la bombilla se iluminará intensamente, actuando como un "fusible" temporal y evitando daños mayores. Si la bombilla permanece apagada o apenas brilla, indica que no hay un cortocircuito severo en la etapa de entrada, y el problema podría estar más adelante en el circuito.
• Implementación: Conecta una bombilla incandescente (de 60 o 100 vatios es comúnmente utilizada) en serie con la línea de alimentación del aparato que estás reparando. Por ejemplo, entre el enchufe de pared y la entrada de la fuente de alimentación.
• Precaución: Esta técnica no sustituye las prácticas de seguridad estándar. Asegúrate de que la bombilla sea del vataje adecuado para la fuente que estás probando y ten cuidado con los voltajes presentes.

Verificación de Condensadores Electrolíticos

La verificación de los condensadores electrolíticos es crucial al diagnosticar problemas en fuentes de alimentación conmutadas. Su fallo es una de las causas más comunes de mal funcionamiento.

• Inspección visual: Como se mencionó, busca signos de fuga, hinchazón o daño.
• Medición de ESR (Resistencia Serie Equivalente): Un condensador electrolítico deteriorado tendrá una ESR más alta de lo normal. Un medidor de ESR es una herramienta invaluable para diagnosticar condensadores que parecen estar bien visualmente pero que han perdido su capacidad de filtrar eficazmente. Busca condensadores con una ESR similar a la especificada por el fabricante o compara con otros condensadores del mismo valor y tipo.
• Prueba de capacitancia: Aunque menos crítico que la ESR para la mayoría de los fallos de SMPS, un medidor de capacitancia puede verificar si el valor del condensador ha caído significativamente.

Reparación y Pruebas

Una vez identificado el componente defectuoso, el proceso de reparación implica:

1. Reemplazo del componente: Utiliza piezas de repuesto de calidad equivalente o superior. Asegúrate de respetar la polaridad de los condensadores electrolíticos y la orientación de los diodos y transistores.
2. Limpieza: Limpia cualquier residuo de soldadura o flux para un mejor contacto y disipación de calor.
3. Revisión de soldaduras: Asegúrate de que las nuevas soldaduras sean limpias y firmes.
4. Pruebas adicionales: Antes de energizar completamente la fuente de alimentación reparada, es recomendable realizar pruebas adicionales. El uso de un "load tester" (probador de carga) o incluso la bombilla en serie puede ser útil para verificar el funcionamiento bajo carga simulada.
5. Uso de un Variac (Transformador de Salida Variable): Un Variac es un aparato muy sencillo pero cumple su función de permitirte aumentar la tensión de alimentación gradualmente. Esto es extremadamente útil para observar el comportamiento de la fuente de alimentación durante el encendido y para detectar problemas que solo aparecen bajo tensión.

Herramientas Esenciales para la Reparación de SMPS

Para abordar la reparación de fuentes de alimentación conmutadas de manera efectiva y segura, se requiere un conjunto de herramientas adecuadas:

• Multímetro digital: Indispensable para medir voltajes, corrientes, resistencias y continuidad.
• Osciloscopio: Crucial para analizar formas de onda y frecuencias de oscilación en puntos críticos del circuito, como la salida del controlador PWM o la forma de onda después del rectificador de salida.
• Soldador y desoldador: Para retirar y reemplazar componentes.
• Pinzas y alicates: Herramientas básicas para manipulación de componentes.
• Medidor de ESR: Altamente recomendado para verificar el estado de los condensadores electrolíticos.
• Fuente de alimentación variable (Variac): Para un encendido controlado y gradual.
• Probador de componentes (Transistor Tester): Útil para verificar diodos y transistores fuera del circuito.
• Herramientas de seguridad: Guantes antiestáticos, gafas de seguridad.

Reparar una SMPS requiere paciencia, habilidades técnicas y una atención constante a la seguridad. Los primeros culpables, sin duda, son los condensadores, pero un diagnóstico metódico que abarque todas las etapas del circuito es la clave para un éxito duradero.
